Γιατί όλο και περισσότεροι πελάτες επιλέγουν το C-GIS;

Τι είναι το C-GIS;

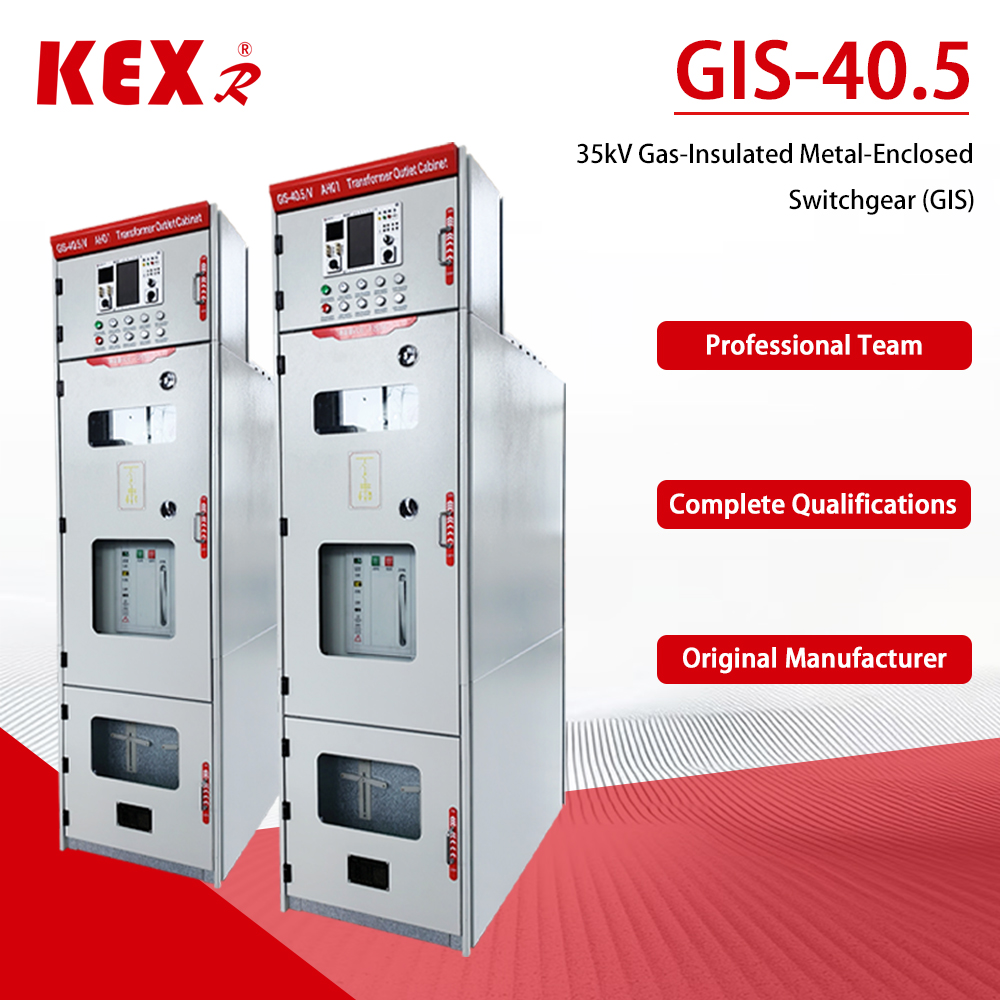

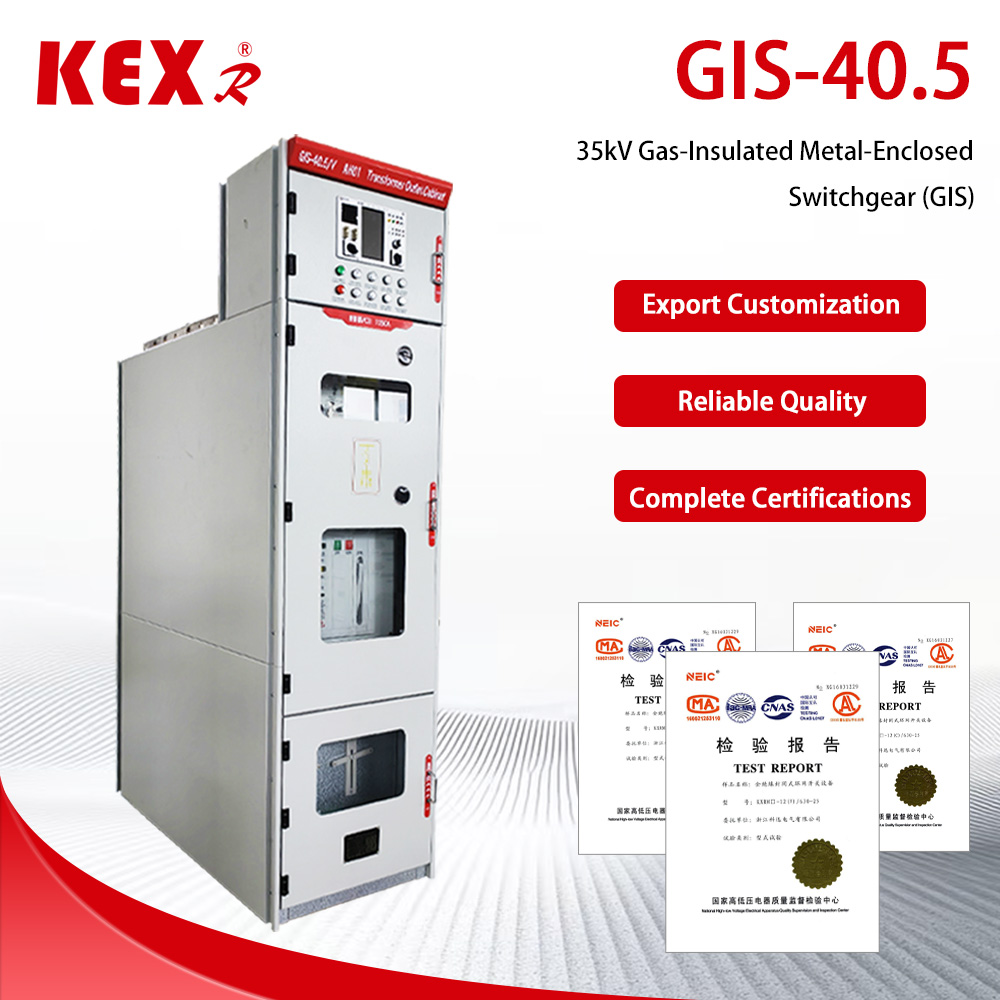

ΟΕρμάριο C-GIS 40,5kV(κοινό σε συστήματα 35kV) είναι μια επιτυχημένη επέκταση της τεχνολογίας GIS στο πεδίο της μέσης τάσης. Η βασική σχεδιαστική του ιδέα είναι η εξής:

1. Πλήρως σφραγισμένη δομή: όλα τα ηλεκτροφόρα μέρη υψηλής τάσης σφραγίζονται σε σφραγισμένο κουτί αερίου συγκολλημένο με πλάκες από ανοξείδωτο χάλυβα, το οποίο είναι πλήρως απομονωμένο από το εξωτερικό περιβάλλον.

2.Μόνωση αερίου: το κουτί αερίου είναι γεμάτο με μονωτικό αέριο για να αντικαταστήσει τον αέρα ως μονωτικό μέσο. Τα κοινά μονωτικά αέρια περιλαμβάνουν:

3.SF (εξαφθοριούχο θείο): το παραδοσιακό mainstream μέσο έχει εξαιρετική απόδοση μόνωσης, αλλά αντιμετωπίζει περιβαλλοντική πίεση λόγω του υψηλού φαινομένου του θερμοκηπίου.

4.Αέριο προστασίας του περιβάλλοντος: Προκειμένου να επιτευχθεί ο στόχος του «διπλού άνθρακα», η αγορά άρχισε να υιοθετεί ξηρό αέρα, άζωτο (Ν) ή νέο αέριο προστασίας του περιβάλλοντος ως εναλλακτικές λύσεις για την προώθηση της πράσινης ανάπτυξης.

5.Διακόπτης κενού: Ο διακόπτης κυκλώματος πυρήνα του συστήματος διανομής συνήθως υιοθετεί διακόπτη κενού για να ολοκληρώσει τη σύνδεση και την αποσύνδεση του κυκλώματος.

6. Αρθρωτό σχέδιο: το προϊόν αποτελείται από πολλές τυπικές μονάδες (όπως μονάδα διακόπτη κυκλώματος και μονάδα διαύλου), οι οποίες μπορούν να συνδυαστούν με ευελιξία στο πεδίο και να επεκταθούν εύκολα.

Βασικά πλεονεκτήματα και εφαρμόσιμα σενάρια

Σε σύγκριση με το παραδοσιακό (αερομονωμένο πάνελ), το 40,5 kV C-GIS έχει τα ακόλουθα εξαιρετικά πλεονεκτήματα, αλλά πρέπει επίσης να προσέξει το υψηλό αρχικό του κόστος:

1. Συμπαγής δομή, εξοικονόμηση χώρου: επειδή η απόδοση μόνωσης αερίου είναι πολύ καλύτερη από τον αέρα, το μέγεθος του ντουλαπιού μειώνεται σημαντικά. Σε σύγκριση με το AIS της ίδιας προδιαγραφής, η έκταση που καταλαμβάνει το C-GIS μπορεί να μειωθεί περισσότερο από 50% ή ακόμη και έως και 76%, κάτι που είναι ιδιαίτερα κατάλληλο για αστικούς υποσταθμούς με περιορισμένους πόρους γης.

2. Ισχυρή περιβαλλοντική προσαρμοστικότητα, ασφάλεια και αξιοπιστία: Ο πλήρως σφραγισμένος σχεδιασμός του επιτρέπει να αντιστέκεται σε σκληρά περιβάλλοντα όπως μεγάλο υψόμετρο, υγρασία, ομίχλη αλατιού, ρύπανση και συμπύκνωση. Τα ηλεκτροφόρα μέρη δεν είναι εκτεθειμένα και η ασφάλεια είναι υψηλή. Ακόμη και υπό μηδενική πίεση μετρητή (διαρροή αερίου), μπορεί να διατηρηθεί ένα συγκεκριμένο επίπεδο μόνωσης.

3. Βασικά χωρίς συντήρηση, μειώνοντας το κόστος λειτουργίας και συντήρησης: επειδή τα εξαρτήματα του πυρήνα είναι απομονωμένα από το εξωτερικό περιβάλλον, βασικά δεν επηρεάζονται από τη σκόνη και την υγρασία, φτάνοντας στο επίπεδο της βασικής συντήρησης.

4.Υψηλότερη αρχική επένδυση: Λόγω της χρήσης πιο εξελιγμένων υλικών και διαδικασιών (όπως ανοξείδωτος χάλυβας, συγκόλληση ρομπότ, ανίχνευση διαρροής ηλίου κ.λπ.), το αρχικό κόστος προμήθειας του C-GIS είναι συνήθως υψηλότερο από το AIS.

Με αυτά τα πλεονεκτήματα, το C-GIS χρησιμοποιείται ευρέως σε σταθμούς ενίσχυσης νέας παραγωγής ενέργειας (φωτοβολταϊκά, αιολική ενέργεια), μετασχηματισμό αστικών δικτύων διανομής, σιδηροδρομικές μεταφορές, πολυώροφα κτίρια, βιομηχανικές και μεταλλευτικές επιχειρήσεις, κέντρα δεδομένων και υποσταθμούς σε σκληρά περιβάλλοντα (όπως μεγάλο υψόμετρο, παράκτιες περιοχές και βιομηχανικές ζώνες υψηλής ρύπανσης).

Δομικά και σχεδιαστικά χαρακτηριστικά

Προκειμένου να διασφαλιστεί η ασφάλεια και η αξιοπιστία του εξοπλισμού σε ολόκληρο τον κύκλο ζωής (έως 30 χρόνια ή και περισσότερο),40,5kV C-GIS έχει τα ακόλουθα χαρακτηριστικά στον δομικό σχεδιασμό και την τεχνολογία κατασκευής:

1.Προστασία υψηλού επιπέδου: Το επίπεδο προστασίας του κιβωτίου αέρα φτάνει γενικά το IP67, το οποίο μπορεί να αντισταθεί στην επίδραση της βραχυπρόθεσμης βύθισης.

2.Διαδικασία συγκόλλησης ακριβείας: το κουτί αερίου είναι συνήθως κατασκευασμένο από πλάκα από ανοξείδωτο χάλυβα 304 με πάχος 3 mm, το οποίο συγκολλάται αυτόματα με λέιζερ από ρομπότ για να διασφαλιστεί η αντοχή και η στεγανότητα της συγκόλλησης.

3.Αυστηρή ανίχνευση διαρροών: μετά την κατασκευή, θα χρησιμοποιηθεί ανιχνευτής διαρροής φασματόμετρου μάζας ηλίου υψηλής ακρίβειας για ανίχνευση για να διασφαλιστεί ότι ο ετήσιος ρυθμός διαρροής αερίου SF είναι ≤0,1% και ορισμένα προϊόντα υψηλής ποιότητας μπορεί να φτάσουν ακόμη και το ≤0,01%.

4. Έξυπνη ολοκλήρωση: Μια νέα γενιά έξυπνου θαλάμου gis διαθέτει ενσωματωμένους αισθητήρες όπως θερμοκρασία, μερική εκφόρτιση, μηχανικά χαρακτηριστικά κ.λπ., που υποστηρίζει παρακολούθηση κατάστασης σε πραγματικό χρόνο, τηλεχειρισμό και έγκαιρη προειδοποίηση σφαλμάτων και αποτελεί σημαντικό μέρος της υλοποίησης του έξυπνου δικτύου.
