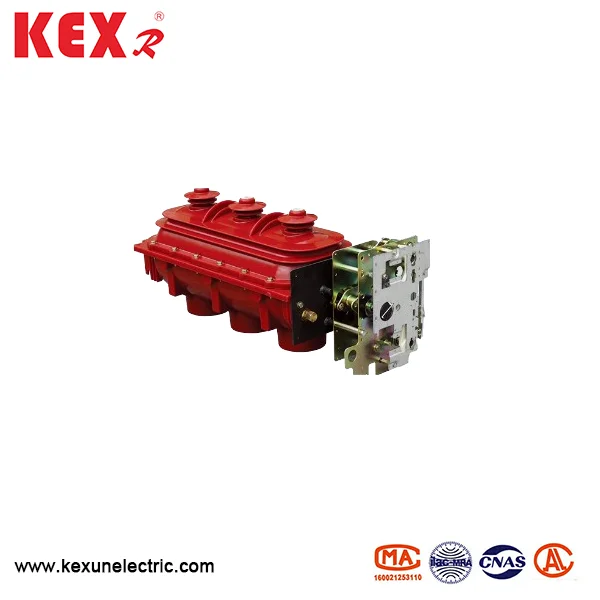

Διακόπτης φόρτωσης τύπου FLRN36-12D τύπου SF6

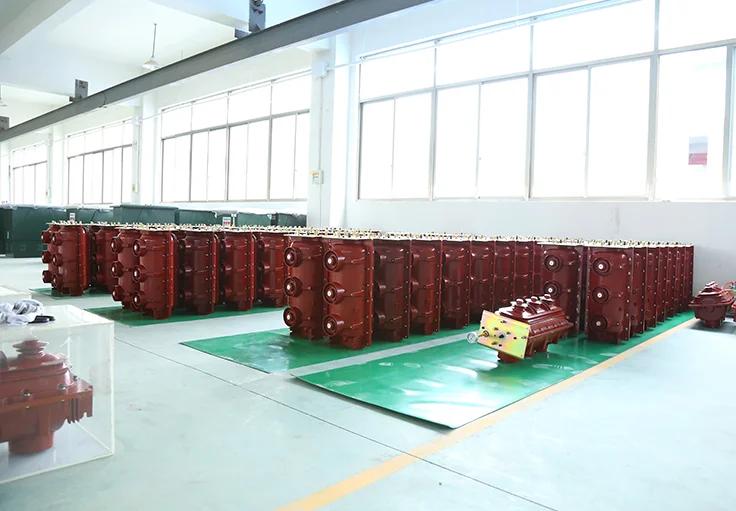

Ο διακόπτης φόρτωσης SF6 FLRN36-12D τύπου SF6 που παράγεται ειδικά από το Kexun στο εργοστάσιο της Κίνας χρησιμοποιεί το αέριο SF6 ως μέσου σβήνοντας και μονωτικό μέσο τόξου και ο ονομαστικός διακόπτης είναι 12KV. Υπάρχουν τρεις σταθμοί στο διακόπτη: κλείσιμο, άνοιγμα και γείωση. Έχει τα χαρακτηριστικά του μικρού όγκου, της βολικής εγκατάστασης και της χρήσης και της ισχυρής προσαρμοστικότητας του περιβάλλοντος.
Μοντέλο: N36-12D
Μάρκα: Kexr

Αποστολή Ερώτησης

περιγραφή προϊόντος

Flrn36 12d Type Sf6 Load Switch

● Area of application

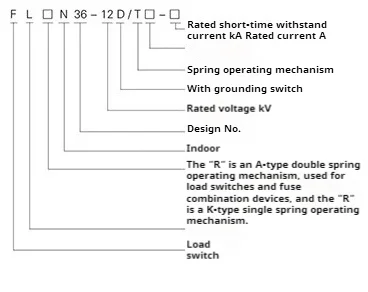

Αυτή η σειρά διακόπτη φορτίου χωρίζεται σε μηχανισμό λειτουργίας FLRN36-12D (K-Type Single Spring) και FLRN36-12D/A (τύπος διπλού μηχανισμού λειτουργίας ελατηρίου). Το FLRN36-12D μπορεί να συνδυαστεί σε έναν διακόπτη φορτίου+συνδυασμένη ηλεκτρική συσκευή με λειτουργίες ελέγχου και προστασίας, οι οποίες μπορούν να χρησιμοποιηθούν για την προστασία και τον έλεγχο της τροφοδοσίας και του υποσταθμού ως ηλεκτρικό εξοπλισμό, ειδικά κατάλληλο για ντουλάπια δικτύου δακτυλίων, κουτιά διανομής καλωδίων και σταθμούς μεταγωγής διανομής.

◆ Γνωρίστε το πρότυπο

IEC60265 、 IEC62271 、 GB3804 、 GB16926 κλπ.

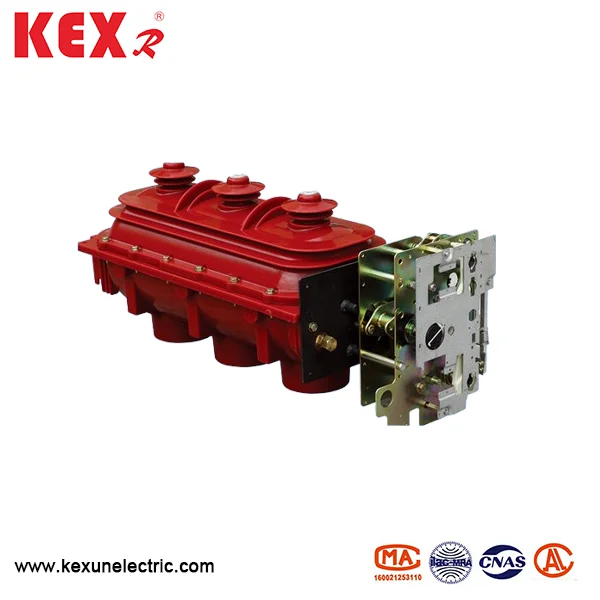

● Δομικά πλεονεκτήματα του διακόπτη φορτίου FLRN36-12D τύπου SF6

▶ Insulating shell: the main circuit and grounding circuit of the The FLRN36-12d type SF6 load switch

σφραγίζονται σε ένα μονωτικό κέλυφος κατασκευασμένο από εποξική ρητίνη με διαδικασία APGI, η οποία έχει τα πλεονεκτήματα της καλής απόδοσης μόνωσης και του περιβάλλοντος κατά της ρύπανσης.

▶ Δομή κελύφους μόνωσης: Το κέλυφος μόνωσης αποτελείται από άνω και χαμηλότερα καλύμματα μόνωσης.

▶ Εσωτερικό αέριο: Το αέριο SF6 με σχετική πίεση 0,4bar γεμίζεται μέσα, έτσι ώστε να εξασφαλίζεται ότι το αέριο SF6 υπερπίεσης ψεκάζεται απευθείας στο πίσω κανάλι του υπουργικού συμβουλίου σε περίπτωση ατυχήματος και για να εξασφαλιστεί προσωπική ασφάλεια.

▶ Protective measures: the lower insulating cover has explosion-proof measures to further ensure safety.

Flrn36 12d Type Sf6 Load Switch

● Using conditions

◆ Θερμοκρασία περιβάλλοντος: θερμοκρασία γύρω από το διακόπτη φόρτωσης SF6 FLRN36-12D τύπου SF6

Πρέπει να είναι -40 ~ 40 ℃

◆ Υγρή: Η μέγιστη μέση σχετική υγρασία είναι ≤ 95% ανά ημέρα και ≤ 100% ανά μήνα.

◆ Υψόμετρο: Ο διακόπτης φόρτωσης FLRN36-12D τύπου SF6 πρέπει να εγκατασταθεί σε υψόμετρο παρακάτω

2000μ.

◆ Σεισμική ικανότητα: ≤8

◆ Ο γύρω αέρας θα πρέπει να είναι απαλλαγμένος από προφανή ρύπανση, όπως διαβρωτικό, εύφλεκτο αέριο και υδρατμούς, και δεν πρέπει να υπάρχει συχνή βίαιη δόνηση.

● Τεχνικές παράμετροι του διακόπτη φόρτωσης SF6 FLRN36-12D τύπου SF6

Είδος	Μονάδα	FLRN36-12D/T630-20 Τύπος	FLRN36-12D/100-50 Τύπος
Ονομαστική τάση	KV	12	12
Ονομαστική συχνότητα	Hz	50	50
Ονομαστικό ρεύμα	A	630	100
Συχνότητα ισχύος 1 λεπτών αντοχής τάσης ενδιάμεση φάση/κάταγμα	KV	42/48	42/48
Ακροβατική ώθηση αντισταθμίστε την τάση τάσης/κάταγμα	KV	75/85	75/85
5 λεπτά 0Gauge ονομαστική συχνότητα ισχύος αντοχή στην τάση	KV	24	24
Ονομαστική θερμική σταθερότητα ρεύμα 3 δευτερόλεπτα /2 δευτερόλεπτα	Ο	20/20	20/20
Ονομασμένο δυναμικό σταθερό ρεύμα (κορυφή）	Ο	50/50	50/50
Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος	Ο	50/50	125/50
Ονομασμένο ρεύμα διακοπής κλειστού βρόχου	A	630
Αξιολογημένο ενεργό ρεύμα διακοπής φορτίου	A	630
Ρεύμα Breaking Curring Cable Cable	A	10	10
Ονομαστικό ρεύμα σπάσιμο βραχυκυκλώματος	Ο		50
Ρεύμα μεταφοράς	A		1700
Τύπος συγχώνευσης			XRNT-12KV/100A
Ο αντίκτυπος της ασφάλειας ρίχνει ενέργεια	J		1 ± 0,5
Μηχανική ζωή	Φορά	5000/2000	3000/2000
Απόσταση μεταξύ φορτισμένων σωμάτων και σχετικής μόνωσης αέρα	mm	≥125	≥125
Πίεση αερίου SF6	μπαρ	0.4	0.4
Συγχρονισμός του ανοίγματος και του κλεισίματος	κ.Κ.	≤2	≤2
Κύρια αντίσταση κυκλώματος	μΩ	≤65	≤65
