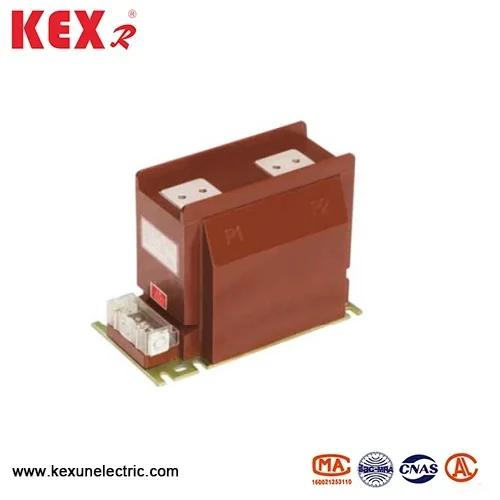

Μετασχηματιστής ρεύματος ισορροπίας πυρήνα γεμάτο με αέριο

● Ανάλυση μοντέλου του μετασχηματιστή ρεύματος ισορροπίας πυρήνα του πυρήνα του καλύμματος:

L: Τρέχων μετασχηματιστής

ZZ: Τύπος ανάρτησης

Β: Τυλίξτε με στάδιο προστασίας

J: Ενισχυμένη μόνωση 9: Σχεδιασμός σειριακός αριθμός

12: Ονομαστική τάση 12kv

● Δομικά χαρακτηριστικά μετασχηματιστή πυρήνα με μετασχηματιστή πυρήνα με αερίου:

 ▶ Λειτουργία μόνωσης: Χύτευση εποξειδικού κενού.

 ▶ Τύπος εγκατάστασης: Εσωτερικός σταθερός τύπος.

 ▶ Διαμόρφωση περιέλιξης: Διπλή περιέλιξη (μέτρηση+προστασία)

 ▶ Προστασία βαθμού: IP54 (ανθεκτική από σκόνη και απόκλιση)

◆ Επίπεδο μόνωσης του μετασχηματιστή ρεύματος ισορροπίας πυρήνα του πυρήνα του πυρήνα του αερίου:

▶ Συχνότητα ισχύος Αντίσταση Τάση: 42kV/1min (Αντίσταση συχνότητας ισχύος).

▶ Επαναφορά αστραπής: 75kv (κορυφή) (Lightning Impulse)

◆ Μηχανικά χαρακτηριστικά του μετασχηματιστή ρεύματος ισορροπίας πυρήνα του πυρήνα του αερίου: ▶ Μέθοδος εγκατάστασης: κάθετη ή οριζόντια εγκατάσταση (που επισημαίνεται από τον κατασκευαστή) σύνδεση

τερματικό

▶ Πρωτογενής πλευρά: σύνδεση M12 Bolt. Δευτερεύουσα πλευρά: τερματικό σταθμό 6mm².

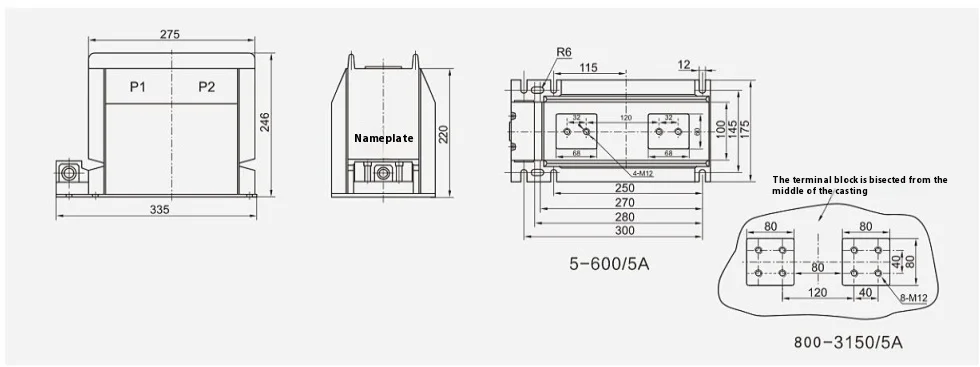

● Συνολικές διαστάσεις του μετασχηματιστή ρεύματος ισορροπίας πυρήνα του αερίου
