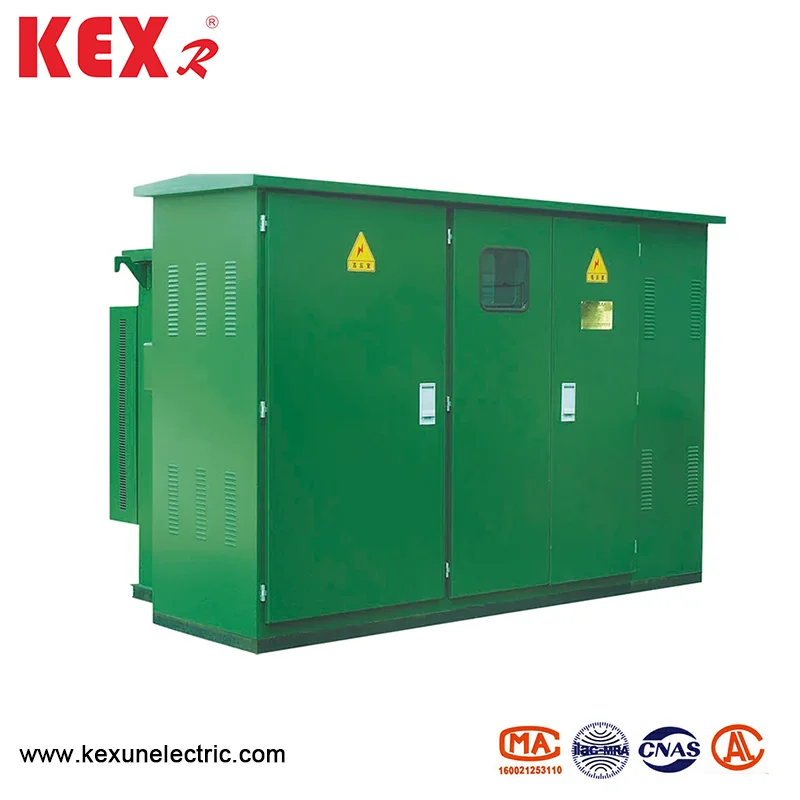

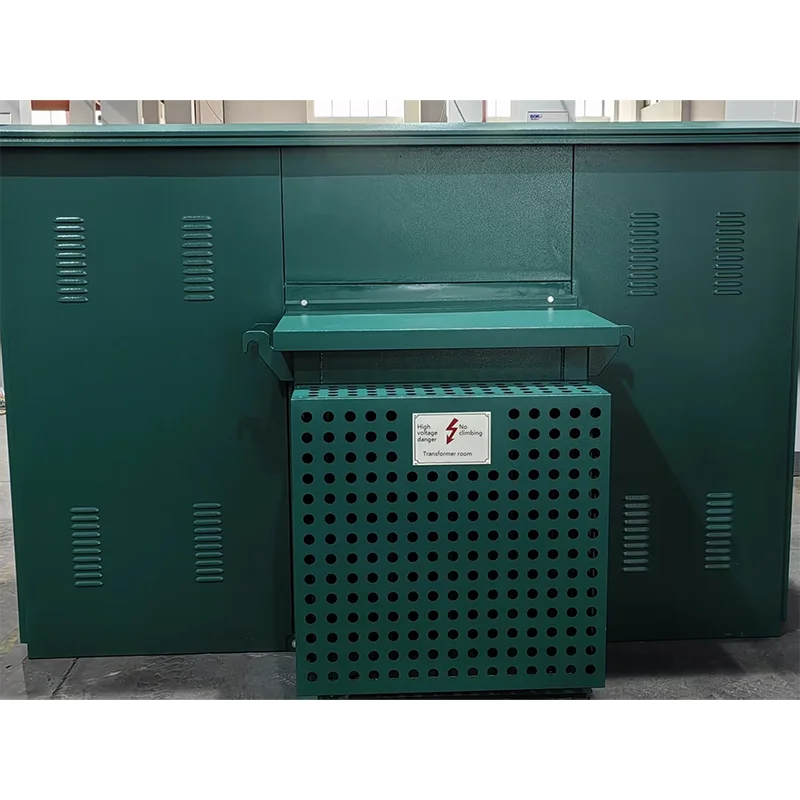

Προεγκατεστημένος αμερικανικός υποσταθμός τύπου κουτιού

● Χαρακτηριστικά δομής προϊόντων

◆ Ο προ-εγκατεστημένος zBW-12 προεγκατεστημένος υπολειτουργικός τύπου κιβωτίου έχει συμπαγή δομή και μικρό όγκο, ο οποίος είναι μόνο περίπου 1/3 ~ 1,5 από εκείνη του εγχώριου ευρωπαϊκού μετασχηματιστή κουτιού με την ίδια χωρητικότητα, μειώνοντας έτσι σημαντικά τον χώρο του δαπέδου.

◆ Ο υποσταθμός υιοθετεί πλήρως σφραγισμένη και πλήρως μονωμένη δομή, χωρίς απόσταση μόνωσης και προστατεύει αξιόπιστα την προσωπική ασφάλεια.

◆ Η καλωδίωση υψηλής τάσης μπορεί να χρησιμοποιηθεί τόσο για το δίκτυο δακτυλίων όσο και για το τερματικό, με εύκαμπτο τρόπο τροφοδοσίας και υψηλή αξιοπιστία.

◆ Εξαιρετική απόδοση μετασχηματιστή: Χαμηλή απώλεια, χαμηλή θόρυβο και άνοδο χαμηλής θερμοκρασίας. Ισχυρή χωρητικότητα υπερφόρτωσης, αντίσταση βραχυκυκλώματος και αντίσταση στην κρούση.

◆ Γνωρίστε όλα τα είδη των απαιτήσεων τροφοδοσίας χαμηλής τάσης, οι οποίες μπορούν να επιλεγούν σύμφωνα με το σχήμα ή να σχεδιαστούν από τον εαυτό σας.

● Πίνακας τεχνικών παραμέτρων

● Συντάγω

Η πλευρά υψηλής τάσης του προεγκατεστημένου υποσταθμού τύπου American Box είναι εφοδιασμένη με προστασία πλήρους εμβέλειας ανά σειρά σύνδεσης ασφαλειών προστασίας αντιγράφων ασφαλείας και πρόσθεσης, η οποία είναι απλή κατ 'αρχήν, οικονομική και αξιόπιστη. Η ασφαλεία προστασίας αντιγράφων ασφαλείας είναι μια ασφαλεία που περιορίζεται από το πετρέλαιο υψηλής τάσης με μεγάλη χωρητικότητα θραύσης. Μόνο όταν ο μετασχηματιστής αποτυγχάνει εσωτερικά, η πρόσθετη ασφάλεια είναι εξοπλισμένη με μια διπλή ευαίσθητη ασφάλεια, η οποία μπορεί να παρέχει διπλή προστασία του ρεύματος και της θερμοκρασίας. Μετά την εκτόξευση της διπλά ευαίσθητης ασφάλειας, ο πυρήνας της ασφάλειας μπορεί εύκολα να αντικατασταθεί στο χώρο του ξενοδοχείου.

● Δομή και ακολουθία λειτουργίας

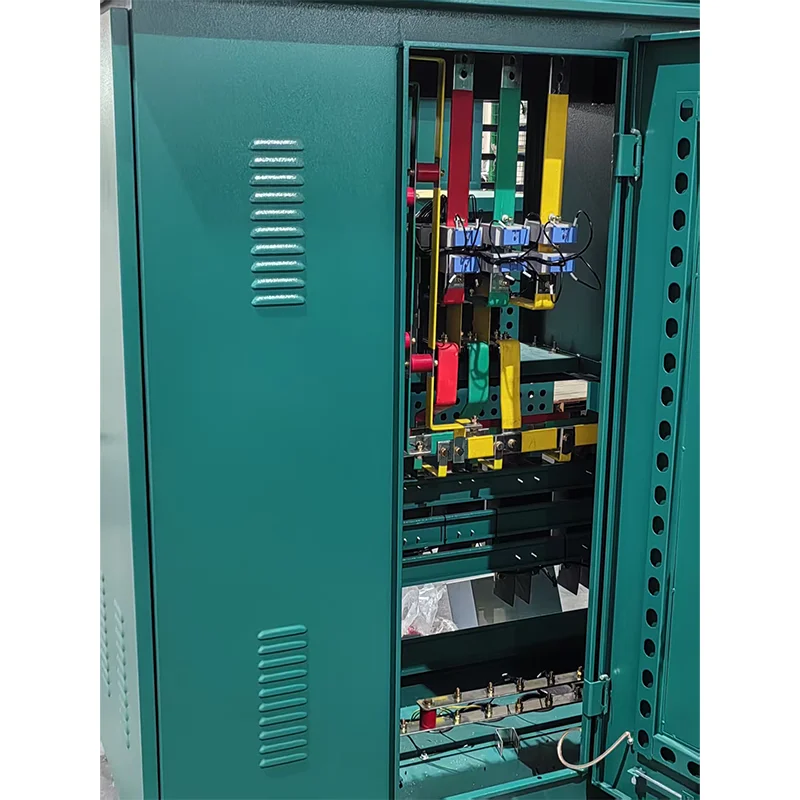

1. Η διάταξη

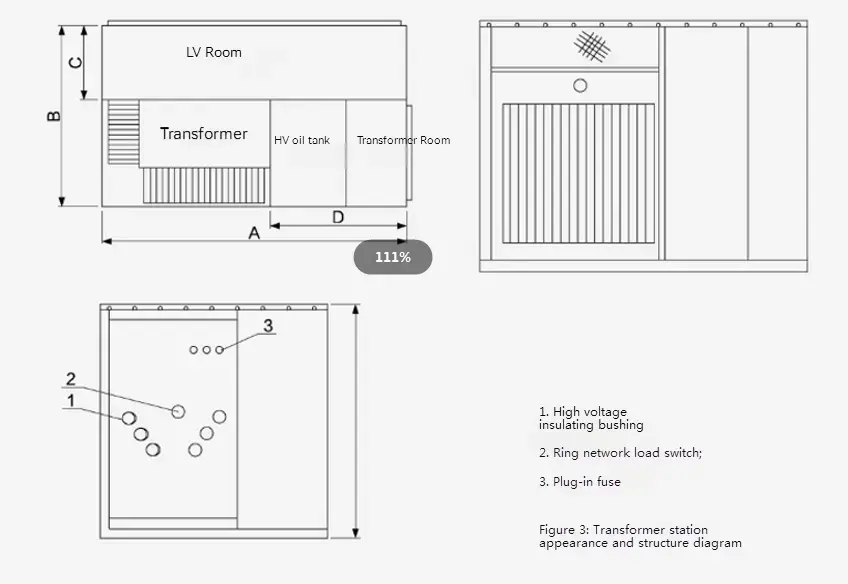

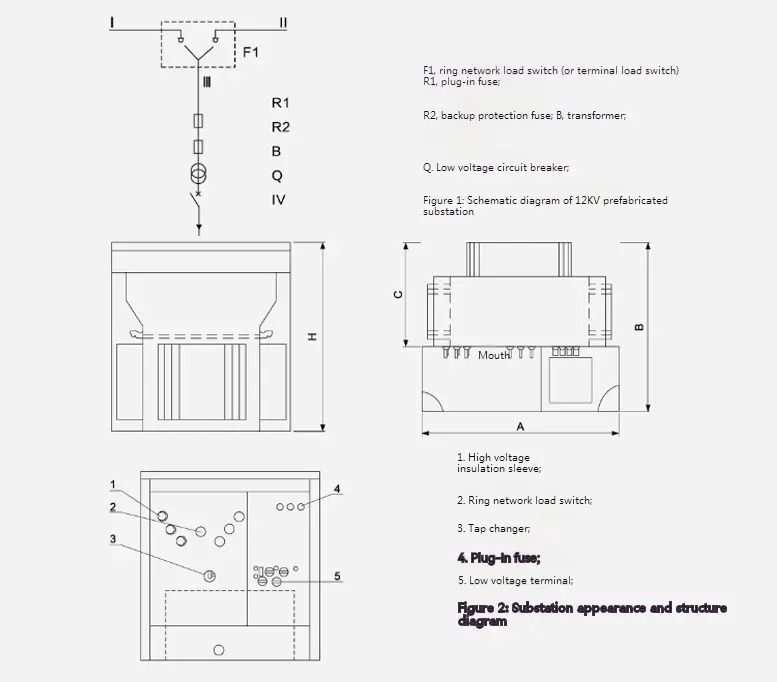

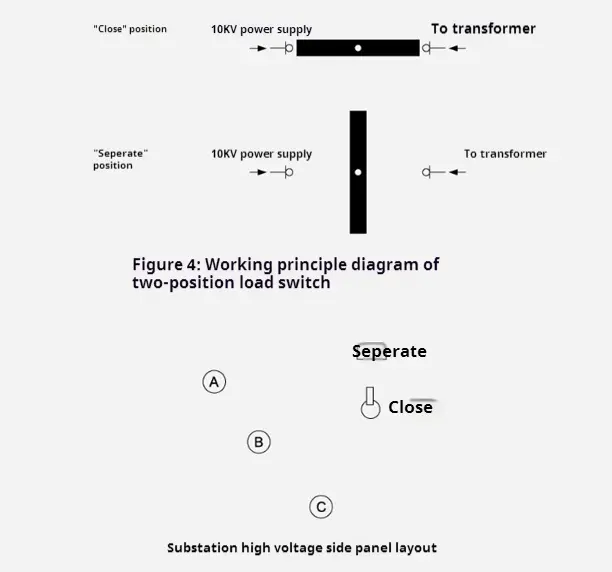

Για το σχήμα και τη δομή του προκαθορισμένου αμερικανικού τύπου zbw-12 του 10kv zbw-12, βλ. Εικόνα 2 και Εικόνα 3. Τα δύο μέρη είναι μόνο ηλεκτρικά συνδεδεμένα, αλλά το λάδι είναι μπλοκαρισμένο. Το σχηματικό διάγραμμα παρουσιάζεται στο σχήμα 1, στο οποίο οι γραμμές "I" και "I" είναι τροφοδότες δικτύου βρόχου ", LL" κλάδους είναι κλάδοι μετασχηματιστών και το "V" είναι έξοδος χαμηλής τάσης. Ο υποσταθμός μπορεί να χρησιμοποιηθεί τόσο στο σύστημα παροχής δικτύου δακτυλίου όσο και στο σύστημα τερματικού και η μετατροπή είναι πολύ βολική. Η τροφοδοσία της γραμμής και του κλάδου "Lⅲ" μετατρέπεται με το διακόπτη φορτίου του δικτύου δακτυλίου. Ταυτόχρονα, ο εισερχόμενος τερματικός σταθμός της πλευράς υψηλής τάσης του μετασχηματιστή είναι εξοπλισμένη με ασφάλειες προστασίας αντιγράφων ασφαλείας και ασφάλειες plug-in για την προστασία του σφάλματος βραχυκυκλώματος και της υπερφόρτωσης και της προστασίας υπερφόρτωσης του κλάδου. Ταυτόχρονα, μπορούν επίσης να εγκατασταθούν συσκευές οθόνης υψηλής τάσης και Lightning. Το άκρο χαμηλής τάσης του μετασχηματιστή εξέρχεται μετά τη διέλευση από ένα μέτρο και έναν διακόπτη κυκλώματος χαμηλής τάσης.

Διαστάσεις και βάρος

2. Ο μετασχηματιστής

Το kexr προ-εγκατεστημένο αμερικανικό κιβώτιο τύπου υποσταθμού υιοθετήστε τους νέους μετασχηματιστές τριών φάσεων της σειράς S9 και S11 έχουν τα πλεονεκτήματα της χαμηλής απώλειας χωρίς φορτίο, της χαμηλής θερμοκρασίας, του χαμηλού θορύβου και του χαμηλού ύψους. Η απώλεια μη φορτίου και η απώλεια φορτίου του μετασχηματιστή είναι χαμηλότερες από αυτές του αρχικού μετασχηματιστή S9, φθάνοντας στο επί του παρόντος στο εγχώριο επίπεδο. Ο μετασχηματιστής είναι πλήρως σφραγισμένης δομής, η οποία απομονώνει αποτελεσματικά την ατμοσφαιρική ρύπανση και την υποβάθμιση της μόνωσης που προκαλείται από την υγρασία. Ένα μαξιλάρι αέρα των 40-90mm αφήνεται στην κορυφή της δεξαμενής λαδιού, η οποία μπορεί να διαδραματίσει το ρόλο της διάχυσης της θερμότητας και της ψύξης μαζί με τις αυλές του κελύφους της δεξαμενής πετρελαίου και μπορεί να μειώσει αποτελεσματικά την εσωτερική πίεση.

Διαστάσεις και βάρος

3. Ασφάλεια προστασίας αντιγράφων ασφαλείας

Συνδέεται σε σειρά με την πρόσθετη ασφάλεια στον κλάδο του μετασχηματιστή (βλ. R1 και R2 στο σχήμα 2) για να σχηματίσουν μια ασφάλεια προστασίας πλήρους εμβέλειας. Φυσάται μόνο όταν υπάρχει σφάλμα βραχυκυκλώματος μέσα στον υποσταθμό, οπότε η πιθανότητα εμφάνισης είναι πολύ χαμηλή. Είναι εγκατεστημένο στην επάνω δεξαμενή λαδιού και η δεξαμενή λαδιού πρέπει να ανοίξει εάν πρόκειται να ενημερωθεί.

4. Ασφάλεια Plug-in

◆ Ο πυρήνας τήξης έχει διπλή ευαισθησία (θερμοκρασία και ρεύμα), δηλαδή λιώνει όταν η πλευρά του φορτίου αποτυγχάνει (υπερφόρτωση ή υπερβολική θερμοκρασία). Η πρόσθετη ασφάλεια και η προστασία αντιγράφων ασφαλείας χρησιμοποιούνται σε σειρά, η οποία μπορεί να προστατεύσει ολόκληρο το εύρος από το μικρό ρεύμα (αρκετές φορές μέσα) έως το μεγάλο ρεύμα (αρκετές δεκάδες kiloamperes) και το μέγιστο ρεύμα θραύσης είναι 50ka.

◆ Η λογική αντιστοίχιση της ασφάλειας αντιγράφων ασφαλείας και της πρόσθετης ασφάλειας επηρεάζει άμεσα την απόδοση ολόκληρου του υποσταθμού. Ανατρέξτε στον παρακάτω πίνακα για ένα μέρος των οδηγιών επιλογής ασφαλειών σε προκαθορισμένο υπογεγραμμένο τύπου αμερικανικού τύπου αμερικανικού κιβωτίου 10kv για αναφορά μόνο. Σημείωση: Δεν είναι κατάλληλο για άλλους τύπους υποσταθμών.

● Περίληψη διάστασης του προεγκατεστημένου υποσταθμού τύπου αμερικανικού κουτιού
