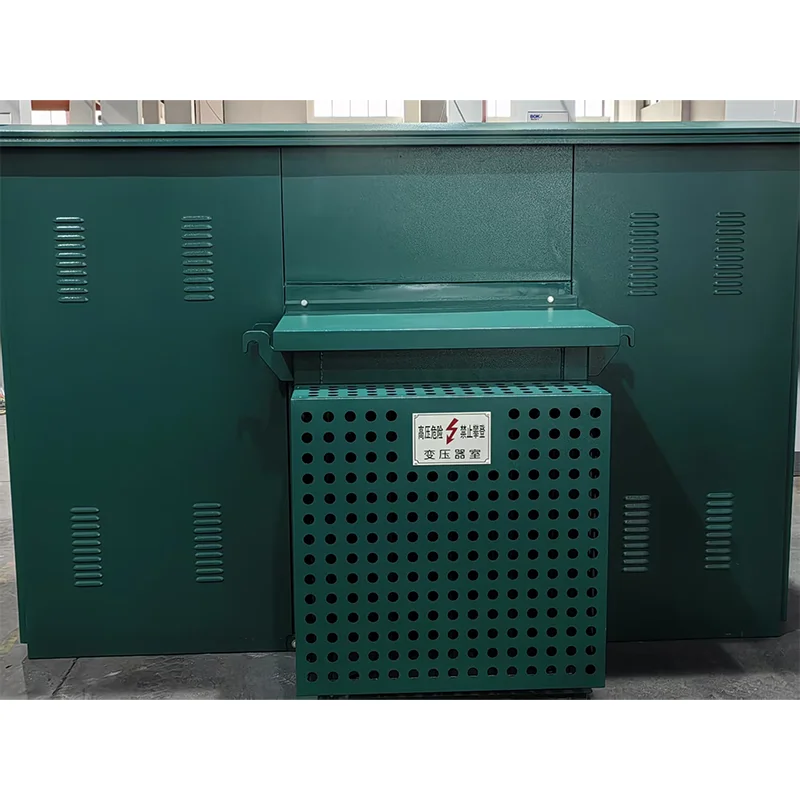

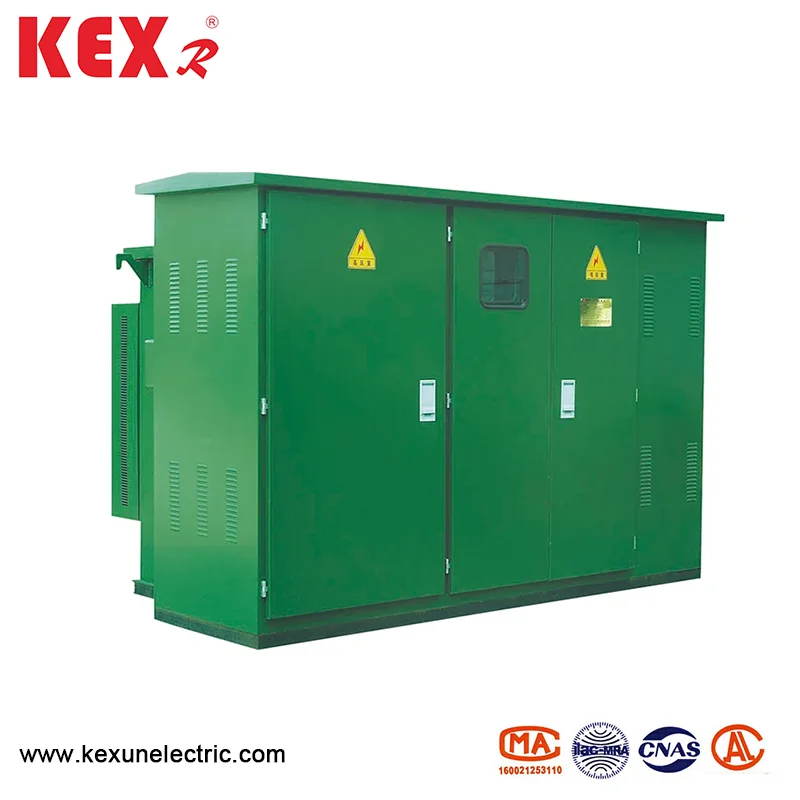

Προεγκατεστημένος αμερικανικός μετασχηματιστής κουτιού

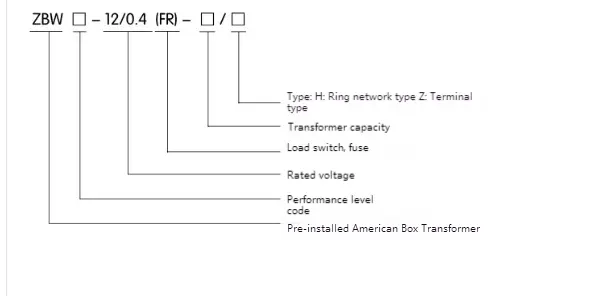

Μοντέλο και νόημα

● Περιβαλλοντικές συνθήκες χρήσης

◆ Θερμοκρασία περιβάλλοντος: Ο προεγκατεστημένος αμερικανικός μετασχηματιστής κουτιού θα πρέπει να χρησιμοποιείται στο περιβάλλον μεταξύ -30 ~ 40 ℃

◆ Υψόμετρο: Κάτω από 4000μ.

◆ Ταχύτητα ανέμου: κάτω από 34m/s

◆ Υγρή: Η μέση ημερήσια σχετική υγρασία δεν υπερβαίνει το 95%. Η μηνιαία σχετική τιμή υγρασίας δεν υπερβαίνει το 95%

◆ Επίπεδο ανάρμοστη σοκ: Η οριζόντια επιτάχυνση δεν είναι μεγαλύτερη από 0,4m/s² και η κατακόρυφη επιτάχυνση δεν υπερβαίνει τα 0,15m/s2

◆ Κλανδία εγκατάστασης: εντός 3 °

◆ Περιβάλλον εγκατάστασης: Ο γύρω αέρας δεν είναι προφανώς μολυσμένος από διαβρωτικά και εύφλεκτα αέρια και δεν υπάρχει βίαιη δόνηση στη θέση εγκατάστασης.

ΣΗΜΕΙΩΣΗ: Κατά την παραγγελία του προεγκατεστημένου αμερικανικού μετασχηματιστή κουτιού πέρα ​​από τις παραπάνω συνθήκες, μπορείτε να διαπραγματευτείτε με την εταιρεία μας.

● Πίνακας τεχνικών παραμέτρων

◆ Μετασχηματιστής

◆ Διακόπτης φόρτωσης

Ο διακόπτης φορτίου του προεγκατεστημένου αμερικανικού μετασχηματιστή κουτιού είναι εμβάπτιση πετρελαίου, τριφασικός διακόπτης σύνδεσης και ελατήριο μηχανισμός λειτουργίας · Μπορεί να ανοίξει και να κλείσει με φορτίο και η ταχύτητα ανοίγματος και κλεισίματος δεν έχει καμία σχέση με τη δύναμη λειτουργίας. Οι τύποι είναι δύο σταθμών, τεσσάρων σταθμών Τ και τύπου τεσσάρων σταθμών V.

◆ Ασφάλεια προστασίας αντιγράφων ασφαλείας

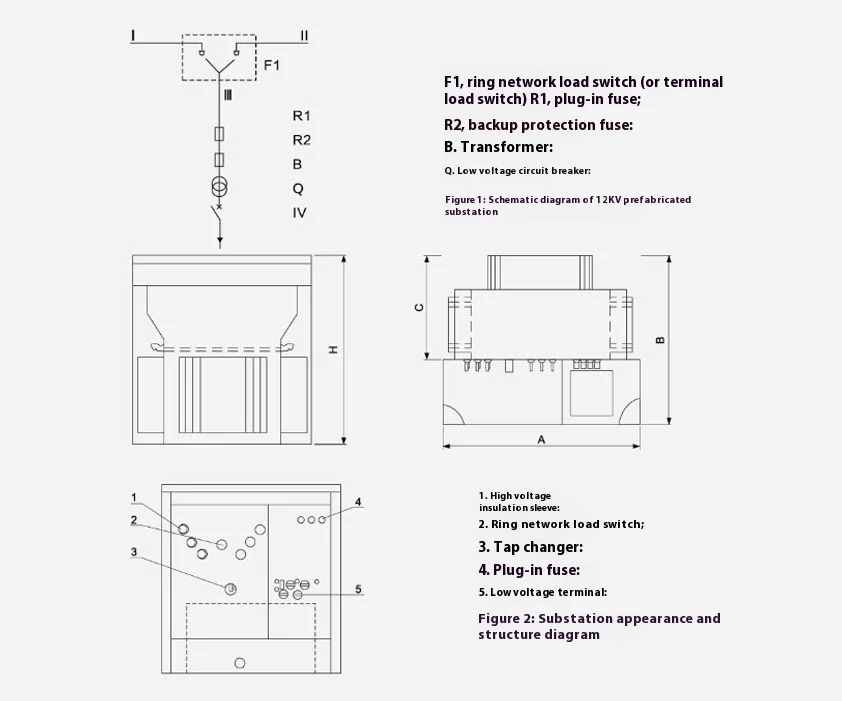

Η ασφάλεια του προεγκατεστημένου αμερικανικού μετασχηματιστή κιβωτίου συνδέεται σε σειρά με την πρόσθετη ασφάλεια στον κλάδο του μετασχηματιστή (βλ. R1 και R2 στο σχήμα 2) για να σχηματίσουν μια ασφάλεια προστασίας πλήρους εμβέλειας. Φυσάται μόνο όταν υπάρχει σφάλμα βραχυκυκλώματος μέσα στον μετασχηματιστή, οπότε η πιθανότητα εμφάνισης είναι πολύ χαμηλή. Είναι εγκατεστημένο στην επάνω δεξαμενή λαδιού και η δεξαμενή λαδιού πρέπει να ανοίξει εάν πρόκειται να ενημερωθεί.

◆ Συνδέστε την ασφάλεια

1. Ο πυρήνας της προεγκατεστημένης αμερικανικής μετασχηματιστή του αμερικανικού κιβωτίου έχει δύο χαρακτηριστικά της θερμοκρασίας και του ρεύματος, δηλαδή η υπερφόρτωση εμφανίζεται στο άκρο του φορτίου ή λιώνει όταν η θερμοκρασία είναι πολύ υψηλή. Χρησιμοποιούνται σε σειρά ασφαλειών προστασίας και αντιγράφων ασφαλείας και αντιγράφων ασφαλείας, η οποία μπορεί να προστατεύσει ολόκληρο το εύρος από αρκετές αμπέρ σε αρκετές χιλιάδες amperes και το μέγιστο ρεύμα θραύσης είναι 50ka.

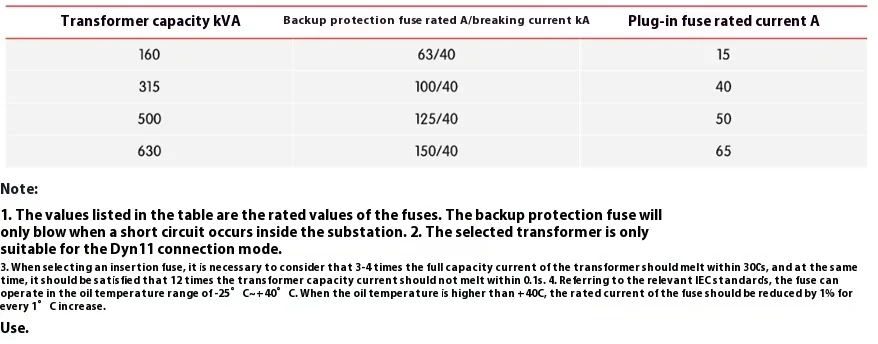

2. Η λογική αντιστοίχιση της ασφάλειας αντιγράφων ασφαλείας και της πρόσθετης ασφάλειας θα επηρεάσει άμεσα την απόδοση ολόκληρου του μετασχηματιστή. Δείτε τον παρακάτω πίνακα για ένα μέρος των οδηγιών επιλογής ασφαλειών σε προ-εγκατεστημένο αμερικανικό μετασχηματιστή κουτιού 10kv για αναφορά.

3. Το Plug-in Fuse είναι ένα στοιχείο που μπορεί να αντικαταστήσει τον πυρήνα ασφάλισης εξωτερικά. Κατά την αντικατάσταση, πρώτα τραβήξτε το δακτύλιο έλξης της βαλβίδας ανακούφισης πίεσης της δεξαμενής άνω καυσίμου για να εξισορροπήσετε την πίεση μέσα και έξω από τη δεξαμενή καυσίμου. Προκειμένου να διασφαλιστεί η ασφάλεια των χειριστών και του εξοπλισμού, οι ασφάλειες προσθήκες θα πρέπει να συνδέονται και να αποσυνδέονται όταν δεν υπάρχει φορτίο. Ως εκ τούτου, ο διακόπτης χαμηλής τάσης θα πρέπει να απενεργοποιηθεί πρώτα για να κόψει το πλήρες φορτίο στην πλευρά χαμηλής τάσης. Στη συνέχεια, η λαβή στο κάθισμα της ασφάλειας θα πρέπει να ξεβιδωθεί με τη λαβή της λειτουργίας και στη συνέχεια να περιστρέφεται κατά περίπου 90 μοίρες για να εξαλείψει την πρόσφυση μεταξύ του φλάντζα και του εξωτερικού τοιχώματος. Το τήγμα της ασφάλειας πρέπει να τραβηχτεί λοξά προς τα πάνω για 70-80mm, και θα πρέπει να παραμείνει για μερικά δευτερόλεπτα. Μετά από κάποιο λάδι στο τήγμα αποστραγγίζεται, το τήγμα πρέπει να τραβηχτεί για να αποφευχθούν σταγονίδια λαδιού από άλλα εξαρτήματα εκτός της δεξαμενής καυσίμου. Σκουπίστε την επιφάνεια του τήγματος με ένα καθαρό βαμβάκι και στη συνέχεια αντικαταστήστε τον πυρήνα. Κατά την αντικατάσταση, φροντίστε να δώσετε προσοχή στις παραμέτρους που αναφέρονται στον τετηγμένο πυρήνα και δεν μπορούν να αντικατασταθούν διαφορετικές παράμετροι. Δείτε το συνημμένο 3 για βήματα αντικατάστασης. Τοποθετήστε τον τετηγμένο πυρήνα μετά την αντικατάσταση στην υποστήριξη της ασφάλειας και όταν η λαβή στον τετηγμένο πυρήνα στρέφεται προς τη θέση κλειδώματος, βεβαιωθείτε ότι το πλυντήριο ανοξείδωτου χάλυβα είναι κοντά στην υποστήριξη της ασφάλειας και η λαβή είναι λυγισμένη στο αφεντικό για να εξασφαλίσει ότι ο υποσταθμός είναι πλήρως σφραγισμένη και απαλλαγμένη από υγρασία. Στη συνέχεια, ο διακόπτης χαμηλής τάσης είναι κλειστός και πάλι και η τροφοδοσία μπορεί να επαναληφθεί αυτή τη στιγμή.

4. Επειδή ο προεγκατεστημένος αμερικανικός μετασχηματιστής κιβωτίου είναι ένα τριφασικό σύστημα, είτε πρόκειται για ασφάλεια εφεδρικής προστασίας είτε για ασφάλιση plug-in, όταν λιώνει το τήγμα ενός φάσης, το τριφασικό τήγμα πρέπει να αντικατασταθεί γενικά, εκτός εάν μπορεί να προσδιοριστεί ότι μόνο ένα τήγμα φάσης έχει περάσει το ρεύμα σφάλματος.
