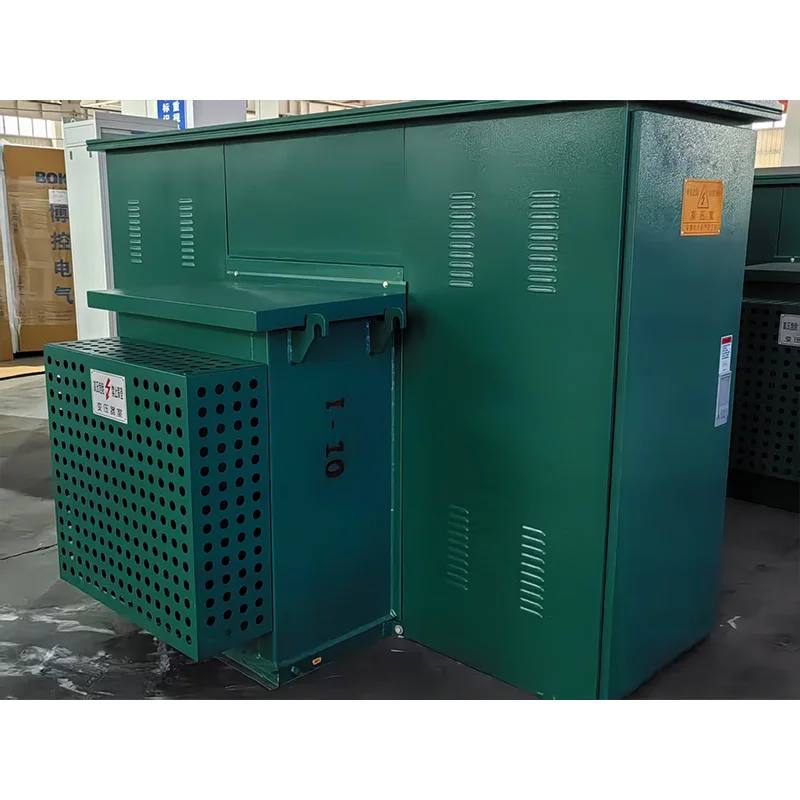

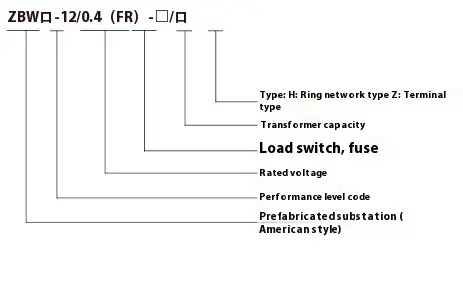

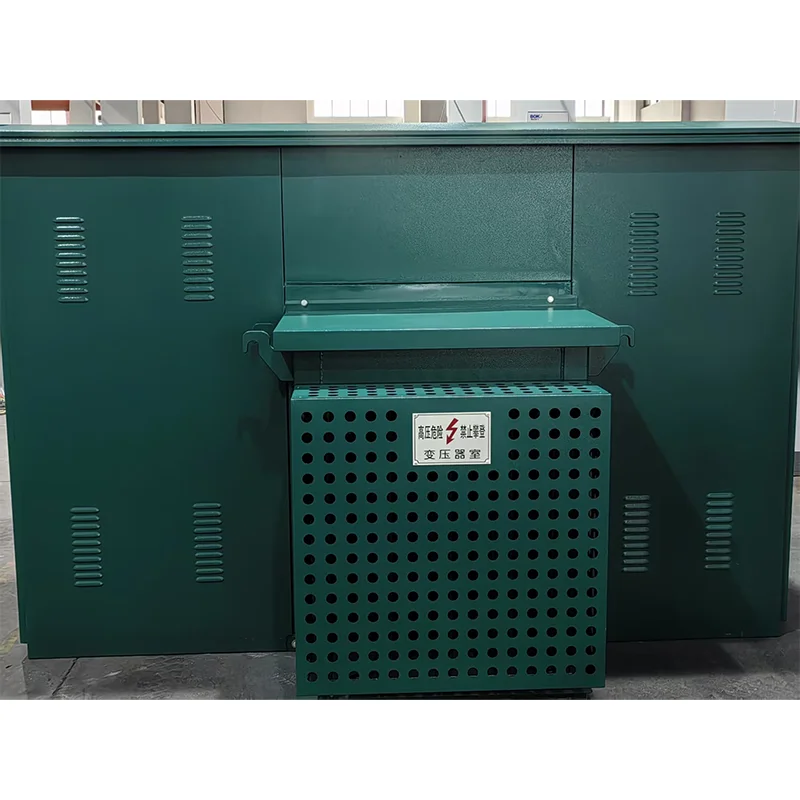

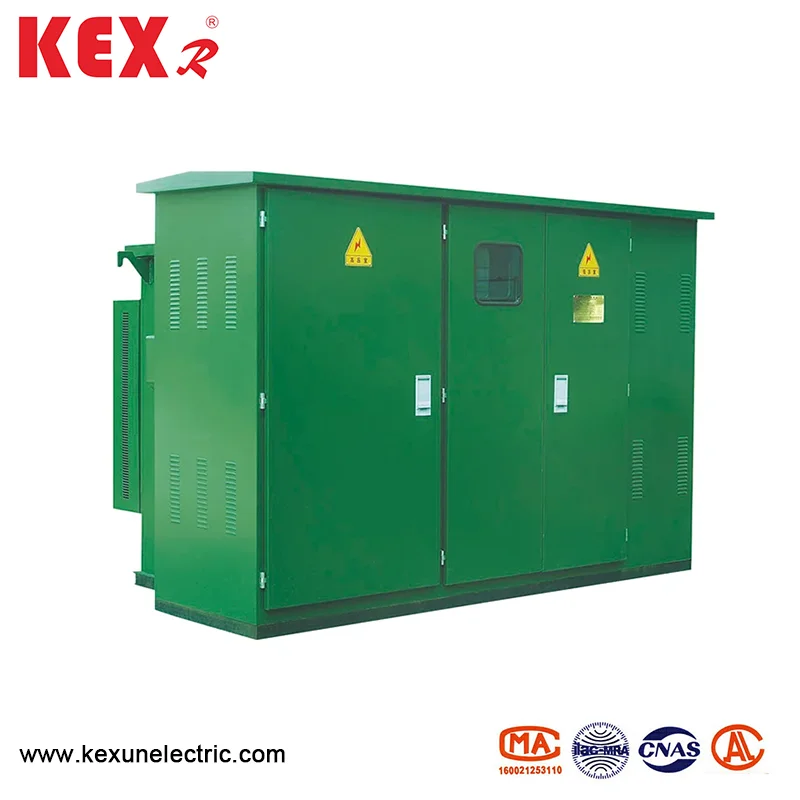

Προεγκατεστημένο αμερικανικό κουτί τύπου κουτιού

● Πλεονεκτήματα προϊόντων

1. Το προεγκατεστημένο αμερικανικό ντουλάπι τύπου κουτιού έχει συμπαγή και τυπική δομή, μικρό χώρο δαπέδου, πολύ λιγότερο από τον ευρωπαϊκό τύπο με την ίδια χωρητικότητα.

2. Σφραγισμένη, μονωμένη δομή, ισχυρή ασφάλεια.

3. Ο προεγκατεστημένος αμερικανικός υπουργός τύπου κουτιού υιοθετεί μετασχηματιστές με χαμηλή απώλεια, χαμηλή θόρυβο, χαμηλή θερμοκρασία, ισχυρή χωρητικότητα υπερφόρτωσης, αντοχή στο βραχυκύκλωμα και ισχυρή αντοχή στην κρούση εξασφαλίζει την υψηλή απόδοση του προϊόντος.

4. Αποδεχτείτε διάφορες λύσεις για την κάλυψη των προσαρμοσμένων αναγκών των πελατών και την αντιμετώπιση διαφορετικών σεναρίων χρήσης.

● Δομή του ντουλαπιού

◆ Συνολική διάταξη

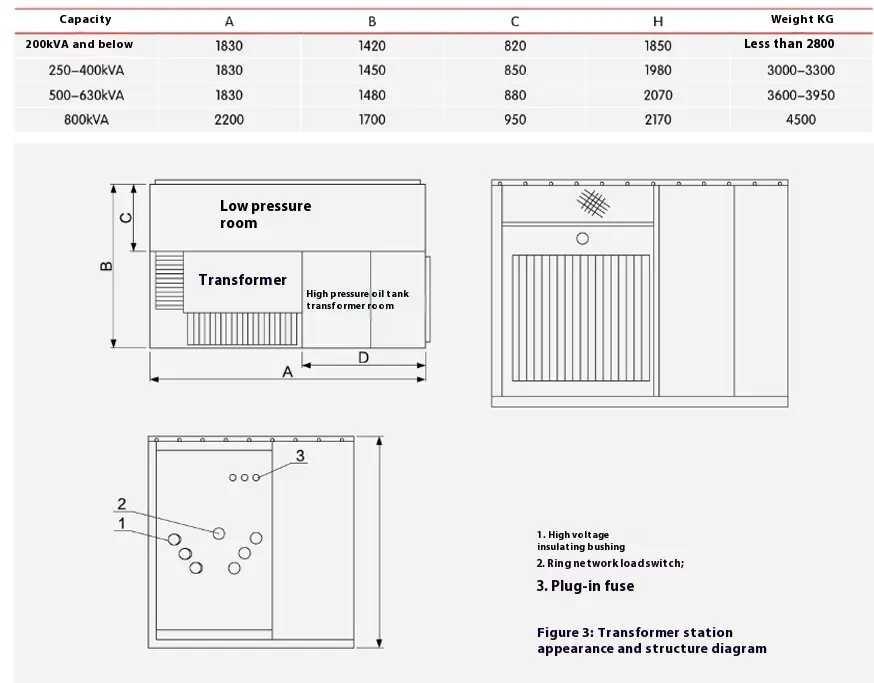

Η εμφάνιση και η δομή του προ-εγκατεστημένου αμερικανικού κιβωτίου του αμερικανικού κιβωτίου 10kv παρουσιάζονται στα Σχήματα 2 και 3. Η δεξαμενή λαδιού χωρίζεται σε δύο μέρη, το επάνω μέρος είναι η δεξαμενή λαδιού υψηλής πίεσης και το κάτω μέρος είναι η δεξαμενή λαδιού μετασχηματιστή. Τα δύο μέρη είναι μόνο ηλεκτρικά συνδεδεμένα και το λάδι είναι μπλοκαρισμένο. Το σχηματικό διάγραμμα παρουσιάζεται στο σχήμα 1, στο οποίο οι γραμμές "I" και "I" είναι τροφοδότες δικτύου βρόχου ", LL" κλάδους είναι κλάδοι μετασχηματιστών και το "V" είναι έξοδος χαμηλής τάσης. Το υπουργικό συμβούλιο μπορεί να χρησιμοποιηθεί τόσο στο σύστημα τροφοδοσίας δικτύου δακτυλίου όσο και στο σύστημα τερματικού και η μετατροπή είναι πολύ βολική. Η τροφοδοσία της γραμμής και του κλάδου "Lⅲ" μετατρέπεται με το διακόπτη φορτίου του δικτύου δακτυλίου. Ταυτόχρονα, ο εισερχόμενος τερματικός σταθμός της πλευράς υψηλής τάσης του μετασχηματιστή είναι εξοπλισμένη με ασφάλειες προστασίας αντιγράφων ασφαλείας και ασφάλειες plug-in για την προστασία του σφάλματος βραχυκυκλώματος και της υπερφόρτωσης και της προστασίας της θερμοκρασίας του κλάδου. Ταυτόχρονα, μπορούν επίσης να εγκατασταθούν συσκευές οθόνης υψηλής τάσης και Lightning. Το άκρο χαμηλής τάσης του μετασχηματιστή εξέρχεται μετά τη διέλευση από ένα μέτρο και έναν διακόπτη κυκλώματος χαμηλής τάσης.

◆ Μετασχηματιστής

Προ-εγκατεστημένο αμερικανικό υπουργικό συμβούλιο τύπου Box, υιοθετημένη S11 σειρές τριφασικού μετασχηματιστή με πετρέλαιο με χαμηλή απώλεια, αύξηση χαμηλής θερμοκρασίας και υιοθετείται χαμηλού θορύβου. Η πλήρως σφραγισμένη δομή απομονώνει αποτελεσματικά την υποβάθμιση της ατμοσφαιρικής ρύπανσης και της μόνωσης που προκαλείται από την υγρασία. Το κυματοειδές φύλλο του κελύφους δεξαμενής λαδιού έχει τις λειτουργίες της διάχυσης και της ψύξης θερμότητας και μειώνει αποτελεσματικά την εσωτερική πίεση.

◆ Διακόπτης φορτίου τερματικού σταθμού δύο σταθμών

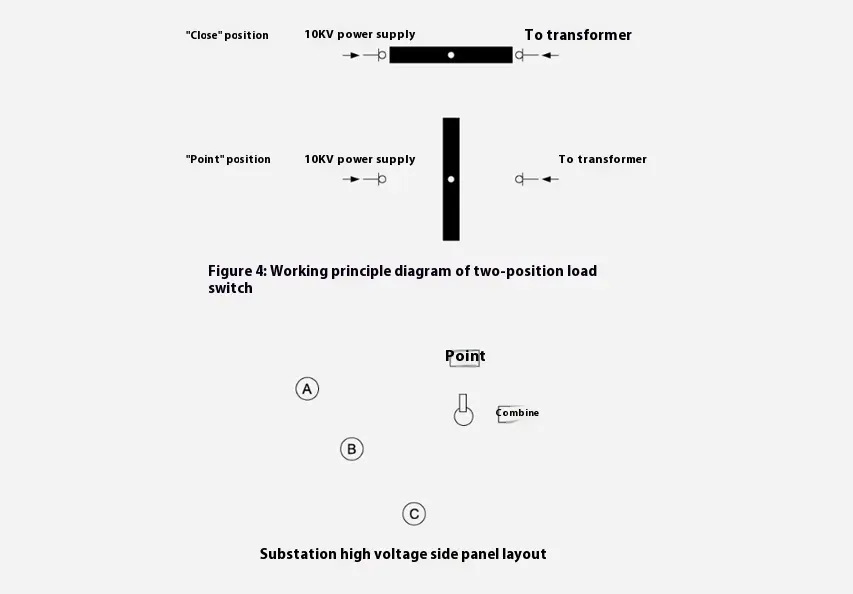

Το δομικό του διάγραμμα παρουσιάζεται στο σχήμα 4, στο οποίο "εγώ" συνδέεται με τον εισερχόμενο τερματικό υψηλής τάσης. Κατά τη διάρκεια της λειτουργίας, ο χρήστης εισάγει την ειδική λαβή λειτουργίας στον περιστρεφόμενο άξονα του διακόπτη φορτίου και τον περιστρέφει 90 μοίρες αριστερόστροφα και ο διακόπτης φορτίου μετατρέπεται στη θέση "off". Ο διακόπτης φορτίου τερματικού κόβει μόνο τον κλάδο του μετασχηματιστή στη λειτουργία τροφοδοσίας τερματικού ή λειτουργεί κατά την αντικατάσταση του πυρήνα ασφάλισης plug-in, οπότε ο διακόπτης αρνητικού φορτίου τερματικού έχει μόνο δύο θέσεις OFF και ON και η δύναμη λειτουργίας είναι επίσης μικρός λόγω του μικρού μεγέθους του. Προκειμένου να μειωθεί η ρύπανση του πετρελαίου στη δεξαμενή λαδιού, προτείνεται ο χρήστης να απενεργοποιήσει τον διακόπτη χαμηλής τάσης πριν από τη λειτουργία του διακόπτη φόρτωσης για να μειώσει το πλευρικό φορτίο πίεσης.

◆ Ασφάλεια προστασίας

Η ασφάλεια προστασίας του προεγκατεστημένου αμερικανικού ντουλαπιού τύπου κιβωτίου συνδέεται σε σειρά με την πρόσθετη ασφάλεια στον κλάδο του μετασχηματιστή (βλ. R1 και R2 στο σχήμα 2) για να σχηματίσει μια ασφάλεια προστασίας πλήρους εμβέλειας. Φυσάει μόνο όταν υπάρχει σφάλμα βραχυκυκλώματος μέσα στο ντουλάπι, οπότε η πιθανότητα εμφάνισης είναι πολύ χαμηλή. Είναι εγκατεστημένο στην επάνω δεξαμενή λαδιού και η δεξαμενή λαδιού πρέπει να ανοίξει εάν πρόκειται να ενημερωθεί.

◆ Εισαγάγετε ασφάλεια τύπου

Ο πυρήνας τήξης έχει διπλή ευαισθησία (θερμοκρασία και ρεύμα), δηλαδή, λιώνει όταν η πλευρά του φορτίου αποτυγχάνει (υπερφόρτωση ή υπερβολική θερμοκρασία). Η πρόσθετη ασφάλεια και η προστασία αντιγράφων ασφαλείας χρησιμοποιούνται σε σειρά, η οποία μπορεί να προστατεύσει ολόκληρο το εύρος από το μικρό ρεύμα (αρκετές φορές μέσα) έως το μεγάλο ρεύμα (αρκετές δεκάδες kiloamperes) και το μέγιστο ρεύμα θραύσης είναι 50ka.

Σημείωμα:

1. Όλοι που αναφέρονται στον πίνακα είναι αξιολογήσεις ασφάλισης. Η ασφάλεια αντιγράφων ασφαλείας ανατινάξει μόνο όταν υπάρχει σφάλμα βραχυκυκλώματος μέσα στο προεγκατεστημένο αμερικανικό κουτί τύπου κουτιού.

2. Ο επιλεγμένος μετασχηματιστής είναι κατάλληλος μόνο για τη λειτουργία σύνδεσης του Dyn11.

3. Κατά την επιλογή της εισαγόμενης ασφάλειας, θα πρέπει να θεωρηθεί ότι 3-4 φορές το πλήρες ρεύμα χωρητικότητας του μετασχηματιστή θα πρέπει να λιώσει εντός των 300 και ταυτόχρονα, θα πρέπει να ικανοποιηθεί ότι 12 φορές το πλήρες ρεύμα χωρητικότητας του μετασχηματιστή δεν πρέπει να λιώσει όταν χρησιμοποιείται 0,1S.

4. Σύμφωνα με τα πρότυπα IEC, η ασφάλεια μπορεί να λειτουργήσει στην πολιτική περιοχή -25 ℃+40 ℃. Όταν η θερμοκρασία λαδιού είναι υψηλότερη από +40 ℃, το ονομαστικό ρεύμα της ασφάλειας πρέπει να μειωθεί κατά 1% για κάθε 1 ℃ αύξηση.

◆ Τύπος αγκώνα και κεφαλή καλωδίου τύπου "T"

Οι εισερχόμενες και εξερχόμενες γραμμές υψηλής τάσης των 12KV προεγκατεστημένων αμερικανικών κουτιού τύπου Cabine υιοθετούν τις εισερχόμενες και εξερχόμενες γραμμές των καλωδίων και η τροφοδοσία υψηλής τάσης οδηγείται από τη δεξαμενή λαδιού με μονωτικά μανίκια εποξειδικής χύτευσης. Προκειμένου να διευκολυνθεί η δοκιμή του εργοστασίου και η δοκιμή αποδοχής του χρήστη, τα μονωτικά μανίκια έχουν τη δυνατότητα να αντέχουν στην τάση αντοχής αντοχής σε 10kV και στην τάση αντοχής. Πριν εγκαταστήσετε την κεφαλή του καλωδίου, είναι απαραίτητο να γνωρίζετε αν ο χρήστης απαιτεί τραυματισμούς αστραπής. Εάν είναι απαραίτητο, ένα σύνολο μονωτικών μανικιών στις εισερχόμενες και εξερχόμενες γραμμές του βρόχου υιοθετεί τον τύπο διπλής διέλευσης και το άλλο σετ υιοθετεί τύπο μονής διέλευσης.

Επιλέξτε μια κεφαλή καλωδίου αγκώνα ή σχήματος Τ που ταιριάζει με το τμήμα καλωδίου, καθαρίστε τις εσωτερικές και εξωτερικές επιφάνειες του και την επιφάνεια του μονωτικού μανικιού με άνυδρη αιθανόλη, εφαρμόστε μια μικρή 7501 λίπος σιλικόνης κενού στην επιφάνεια του μανίκι και εγκαταστήστε το σύμφωνα με τις ειδικές προδιαγραφές εγκατάστασης της περιοχής καλωδιακής εργασίας. Στο άλλο άκρο του μονωτικού μανίκι διπλής διέλευσης, εγκαταστήστε έναν ειδικό πλήρως σφραγισμένο υπάκουο οξειδίου ψευδαργύρου με τον ίδιο τρόπο. Δείτε τις οδηγίες για την εγκατάσταση της κεφαλής καλωδίων.

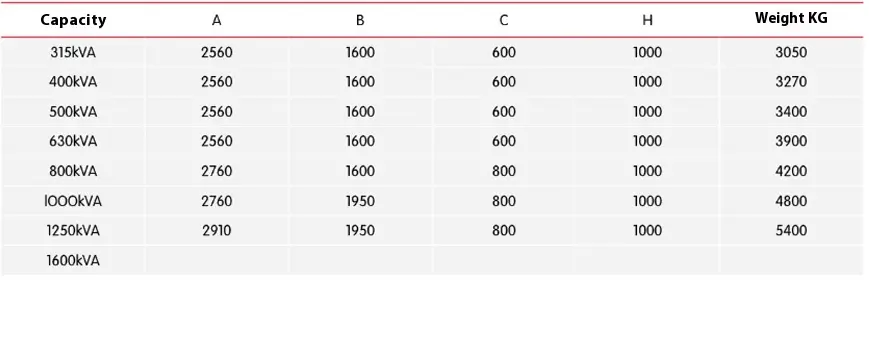

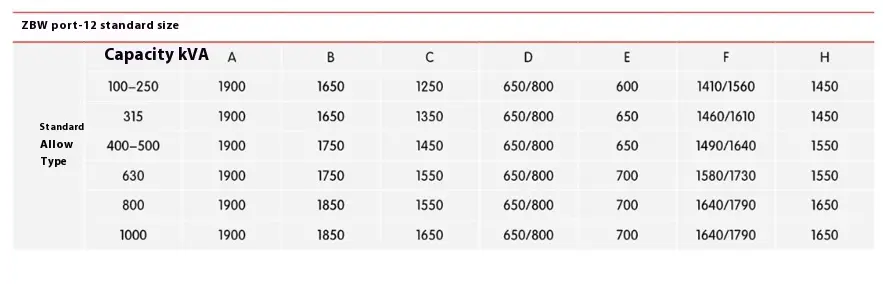

● Διαστάσεις του προεγκατεστημένου αμερικανικού τύπου κουτιού
