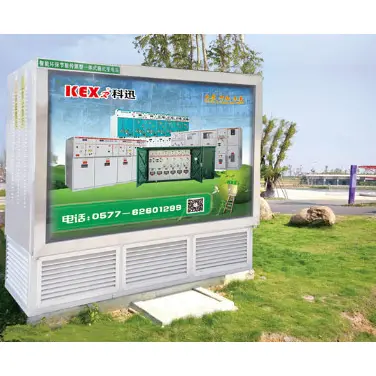

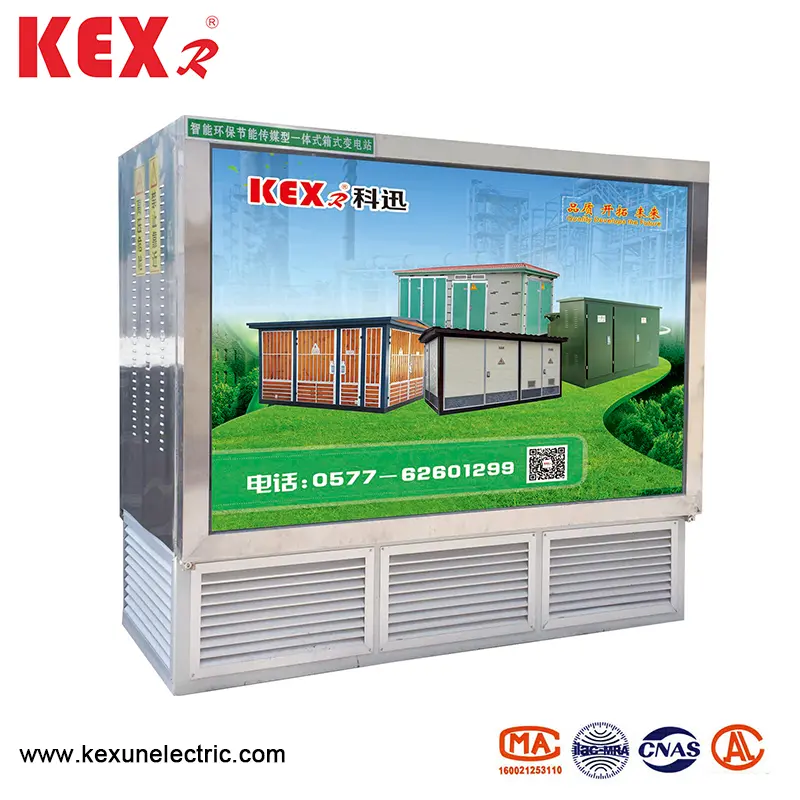

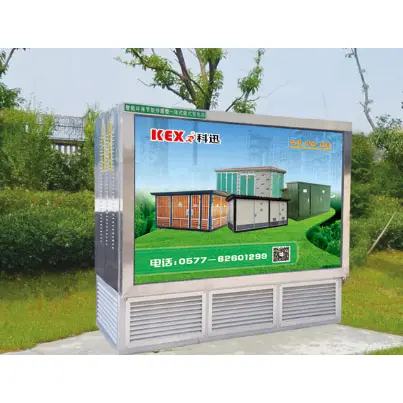

Μετασχηματιστής κουτιού με τοπίο θαμμένο κουτί

Ο μετασχηματιστής Box Box του YBD-12 είναι ένα είδος συμπαγούς εξοπλισμού μετασχηματισμού και διανομής, ο οποίος εν μέρει ή πλήρως καταστρέφει τους διακόπτες υψηλής τάσης, τους μετασχηματιστές, τις συσκευές κατανομής χαμηλής τάσης και άλλου σημαντικού ηλεκτρικού εξοπλισμού υπόγεια. Συνδυάζει τα λειτουργικά πλεονεκτήματα του παραδοσιακού μετασχηματιστή τύπου κιβωτίου με τα χαρακτηριστικά εξοικονόμησης χώρου της υπόγειας εγκατάστασης και χρησιμοποιείται ευρέως σε δίκτυα αστικής διανομής, περιοχές τοπίου, οικιστικά τετράγωνα και σε άλλα μέρη με υψηλές απαιτήσεις για όμορφο περιβάλλον, έλεγχο θορύβου και αξιοποίηση του χώρου.

◆ Στοιχεία προϊόντος

Το YBD-12 ο μετασχηματιστής του κιβωτίου YBD-12 αποτελείται συνήθως από τα ακόλουθα μέρη.

1. Υπόγειο μέρος

▶ Χρησιμοποιείται συνήθως θαμμένος μετασχηματιστής: μετασχηματιστής ξηρού μετασχηματιστή ή μετασχηματιστή με λάδι (απαιτείται ειδική σφράγιση και αδιάβροχη σχεδίαση).

▶ Μονάδα υψηλής τάσης: συμπεριλαμβανομένου του εισερχόμενου υπουργικού συμβουλίου υψηλής τάσης, του διακόπτη φόρτωσης, της ασφάλειας κ.λπ. και μέρος του σχεδιασμού υιοθετεί πλήρως μονωμένη και πλήρως σφραγισμένη δομή.

▶ Μονάδα χαμηλής τάσης: συμπεριλαμβανομένου του υπουργικού συμβουλίου διανομής χαμηλής τάσης, του έξυπνου συστήματος παρακολούθησης κ.λπ. και ορισμένα μοντέλα ενσωματώνουν συσκευές αυτόματης προστασίας.

2. Τμήμα εδάφους

▶ Υπουργικό συμβούλιο διανομής ισχύος (προαιρετικά): Ορισμένα μοντέλα διατηρούν το γραφείο διανομής χαμηλής τάσης χαμηλής τάσης για εύκολη λειτουργία και συντήρηση.

▶ Αξίνος φρεατίου/εξαερισμού: Χρησιμοποιείται για συντήρηση εξοπλισμού, διάχυση θερμότητας και πρόσβαση καλωδίων.

◆ Το κέλυφος τοπίου (προαιρετικό): Μπορεί να προσαρμοστεί ως πράσινο κουτί, καλλιτεχνική μοντελοποίηση κ.λπ. και ενσωματωμένη στο περιβάλλον.

◆ Βασικά χαρακτηριστικά

YBD-12 Τοπίο μετασχηματιστής κουτιού Τα κύρια χαρακτηριστικά είναι τα εξής

◆ Τυπικά σενάρια εφαρμογής

▶ Αστικός δημόσιος χώρος: Πάρκα, τετράγωνα, δρόμοι πεζών και άλλες περιοχές τοπίου.

◆ Η κατοικία/εμπορική περιοχή: Επίλυση του προβλήματος που ο παραδοσιακός μετασχηματιστής κουτιού καταλαμβάνει μια μεγάλη περιοχή και επηρεάζει την εμφάνιση.

▶ Εγκαταστάσεις μεταφοράς: Σταθμός μετρό, σταθμός φόρτισης, διανομή λαμπτήρων δρόμου κ.λπ.

▶ Προσωρινή κατανάλωση ενέργειας: εργοτάξια, εκθέσεις και άλλες περιπτώσεις που χρειάζονται ταχεία ανάπτυξη.

◆ Τα θέματα που χρειάζονται προσοχή στην επιλογή τύπου

▶ Γεωλογικές συνθήκες: Για να αποφευχθεί η περιοχή όπου το επίπεδο των υπόγειων υδάτων είναι πολύ υψηλό ή το έδαφος είναι μαλακό, απαιτείται αδιάβροχη αξιολόγηση.

▶ Χωρητικότητα μετασχηματιστή: Η χωρητικότητα μετασχηματιστή μετασχηματιστή του τοπίου είναι γενικά κατάλληλη για 50kva ~ 1600kva και η απορρόφηση θερμότητας θα πρέπει να ενισχυθεί για μεγάλη χωρητικότητα.

▶ Συντήρηση ευκολίας: Η πρόσβαση στη συντήρηση και ο χώρος ανύψωσης θα πρέπει να διατηρούνται κατά τη διάρκεια του σχεδιασμού.

◆ Σε σύγκριση με τον παραδοσιακό μετασχηματιστή κουτιού

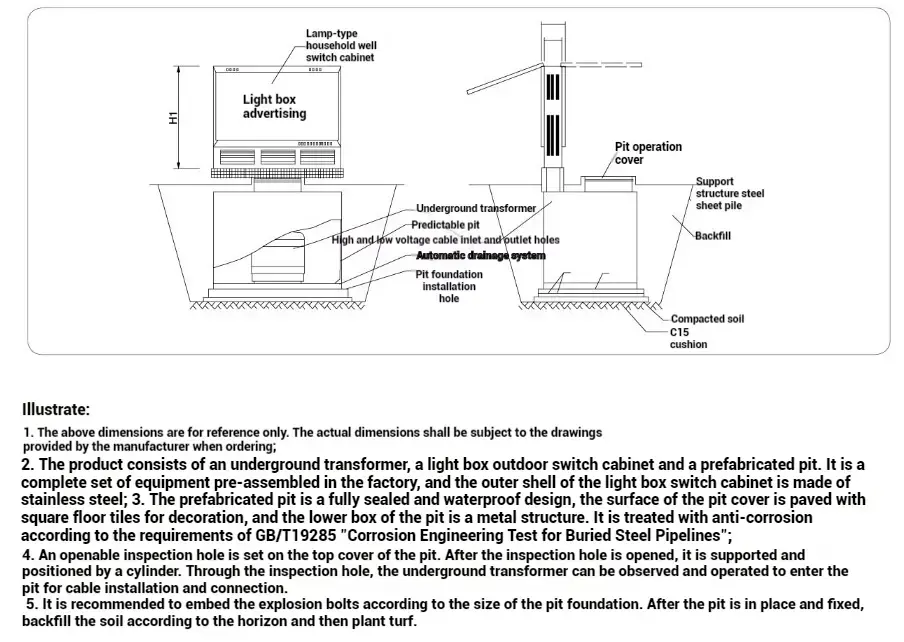

● Σχέδιο εγκατάστασης και διάστασης

Σε γενικές γραμμές, ο μετασχηματιστής του Box Box του τοπίου είναι μια εντατική, έξυπνη και φιλική προς το περιβάλλον λύση διανομής, η οποία είναι ιδιαίτερα κατάλληλη για τη ζήτηση της εξαιρετικής αστικής κατασκευής και της ανάπτυξης πράσινης και χαμηλής άνθρακα. Το βασικό πλεονέκτημά του έγκειται στην εξοικονόμηση χώρου, στη βελτίωση της αισθητικής και στη μείωση του θορύβου, αλλά πρέπει να επιλεγεί διεξοδικά σύμφωνα με τις γεωλογικές συνθήκες, τις απαιτήσεις λειτουργίας και συντήρησης και το κόστος. Με την ανάπτυξη των έξυπνων πόλεων στο μέλλον, ο θαμμένος υποσταθμός κουτιού θα γίνει μια από τις σημαντικές επιλογές για την αναβάθμιση του δικτύου διανομής.
