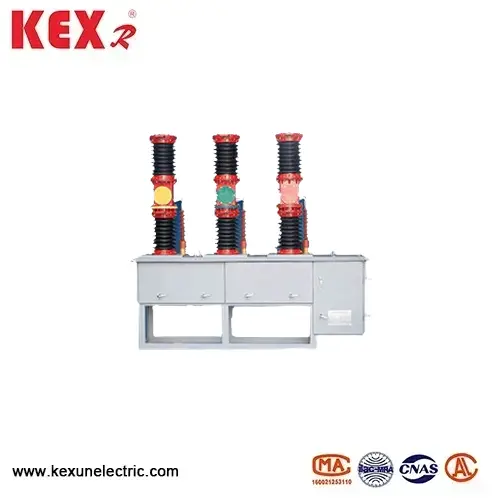

Zw7a υπαίθρια υψηλής τάσης
Η ZW7A υπαίθρια υψηλής τάσης AC Vacuum Interrupter που παράγεται από την KEXR, κατασκευαστή στην Κίνα, είναι ένα υπαίθριο σύστημα υψηλής τάσης και έχει το χαρακτηριστικό της διατήρησης και της διατήρησης και της ευφυούς ελέγχου, η οποία είναι κατάλληλη για την εξερχόμενη γραμμή, τη διανομή των επιχειρήσεων και την εξόρυξη και το νέο σύστημα παραγωγής ενέργειας και είναι κατάλληλα για την εξερχόμενη γραμμή, τη διατήρηση και την εξόρυξη και τον ευφυτό έλεγχο, σκληρό εξωτερικό περιβάλλον.
Μοντέλο: ZW7A-40.5
Μάρκα: Kexr
Μοντέλο: ZW7A-40.5
Μάρκα: Kexr
● zw7a υπαίθρια υψηλής τάσης
◆ Σχεδιασμός υψηλής τάσης
Η ονομαστική τάση του υπαίθρου ZW7A υπαίθρια υψηλής τάσης AC Vacuum Interupter είναι 40,5kv, η οποία είναι κατάλληλη για συστήματα ισχύος 35KV (όπως η αιολική ενέργεια και τα φωτοβολταϊκά ενισχυτικά σταθμούς). Τεχνολογία σβήνοντας τόξο κενού, χωρίς πετρέλαιο, χωρίς SF, προστασία από το περιβάλλον και χωρίς συντήρηση.
◆ Εξωτερική πλήρως σφραγισμένη δομή
Το υπαίθριο zw7a υπαίθρια υψηλής τάσης AC Vacuum Interupter υιοθετεί μανίκι από καουτσούκ σιλικόνης, ανθεκτικό στην υπεριώδη ακτινοβολία, αντιρρύπευση, προστασία βαθμού IP67 (Dustproof και αδιάβροχο). Στερεό πόλο σφράγισης (προαιρετικό): Η εποξική ρητίνη χύνεται για να ενισχύσει την απόδοση της μόνωσης, η οποία είναι κατάλληλη για περιοχές υψηλής υγρασίας και αλάτι ομίχλης.
◆ Ευφυής έλεγχος (προαιρετικό)
Συσκευή προστασίας βάσει μικροϋπολογιστών: Υποστηρίζει προστασία υπερέντασης, γρήγορης διάλειμης και μηδενικής αλληλουχίας. Αυτόματη ανάκτηση (ρυθμιζόμενη για 1 ~ 3 φορές) για να βελτιωθεί η αξιοπιστία της τροφοδοσίας. Διεπαφή επικοινωνίας: Υποστήριξη υπαίθριων υπαίθριων υψηλής τάσης ZW7A Υποστήριξη 4G/GPRS και RS485 και συνδεθείτε με το σύστημα SCADA.
◆ Μηχανισμός λειτουργίας υψηλής αξιοπιστίας
Μηχανισμός αποθήκευσης ενέργειας ελατηρίου (ηλεκτρική+χειροκίνητη λειτουργία):
Ηλεκτρική αποθήκευση ενέργειας: Προαιρετικό DC220V/AC220V. Χειροκίνητη απελευθέρωση φρένου: Μηχανική ανάκτηση σε περίπτωση έκτακτης ανάγκης. Μηχανική ζωή: ≥10.000 φορές, Ηλεκτρική ζωή ≥5.000 φορές (ονομασμένο ρεύμα)
● Τυπικά σενάρια εφαρμογής του ZW7A υπαίθρια υψηλής τάσης AC Vacuum Interrupter
◆ Υποσταγμός 35kV: ZW7A Εξωτερική διαταραχή υψηλής τάσης AC AC Vacuum Interrupter είναι κατάλληλος για εξερχόμενο διακόπτη κυκλώματος και προστασία διατομής.
◆ Νέα παραγωγή ενέργειας ενέργειας: Διακόπτες που συνδέονται με το δίκτυο αιολικής ενέργειας και φωτοβολταϊκών σταθμών αναμνηστικών.
◆ Βιομηχανικές και εξορυκτικές επιχειρήσεις: Προστασία μεγάλων κινητήρων και μετασχηματιστών υψηλής τάσης.
◆ Τροφοδοσία έλξης σιδηροδρόμου: 35kV Σύστημα διανομής ηλεκτροκίνητου σιδηροδρόμου.
● Τεχνικές παράμετροι του υπαίθριου zw7a υπαίθρια διακόπτη κενού AC AC
|
Αριθμός |
Είδος |
Μονάδα |
Δεδομένα |
|
|
1 |
Ονομαστική τάση |
KV |
40.5 |
|
|
2 |
Ονομαστική συχνότητα |
Hz |
1250, 1600,2000 |
|
|
3 |
Ονομαστικό ρεύμα |
A |
20,25,31,5 |
|
|
4 |
Ονομαστικό ρεύμα διάλειμμα βραχυκυκλώματος |
Ο |
50,63,80 |
|
|
5 |
Βαθμολογημένη αντοχή ρεύματος (κορυφή) |
20,25,31,5 |
||
|
6 |
Βαθμολογημένο βραχυπρόθεσμο ρεύμα |
31.5 |
||
|
7 |
Ρεύμα κλεισίματος βραχυκυκλώματος ονομαστικού βραχυκυκλώματος |
80 |
||
|
8 |
Ονομαστική ακολουθία λειτουργίας |
|
O-0.3S-CO-180S-CO |
|
|
9 |
Μηχανική ζωή |
Φορά |
10000 |
|
|
10 |
Ονομασμένοι βραχυπρόθεσμοι χρόνοι θραύσης βραχυκυκλώματος |
Φορά |
20 |
|
|
11 |
Συχνότητα εργασίας 1 λεπτών αντοχής σε τάση αντοχής |
(υγρό) φάση έως φάση/γείωση |
KV |
80 |
|
(ξηρή) φάση έως φάση/γείωση |
KV |
95 |
||
|
12 |
ΦΩΤΙΣΜΟΣ ΦΩΤΙΣΜΟΥ ΑΝΤΙΠΡΟΣΩΠΟΥ |
KV |
180 |
|
|
13 |
Επιτρεπόμενο πάχος φθοράς δυναμικών και στατικών επαφών |
mm |
3 |
|
|
14 |
Καθαρό βάρος |
κιλά |
Περίπου 600 |
|
|
15 |
Απόσταση επαφής |
mm |
22 ± 2 |
|
|
16 |
Επικοινωνήστε με το εγκεφαλικό επεισόδιο |
mm |
4 ± 1 |
|
|
17 |
Μέση ταχύτητα ανοίγματος |
m/s |
1.3 ~ 1.8 |
|
|
18 |
Μέση ταχύτητα κλεισίματος |
m/s |
1.0 ~ 1.7 |
|
|
19 |
Επικοινωνήστε με το κλείσιμο χρόνου αναπήδησης |
κ.Κ. |
≤3 |
|
|
20 |
Συγχρονισμός του τριφασικού ανοίγματος και του κλεισίματος |
κ.Κ. |
≤3 |
|
|
21 |
Κύρια αντίσταση κυκλώματος |
μΩ |
≤100 |
|
|
22 |
Χρόνος κλεισίματος |
κ.Κ. |
≤150 |
|
|
23 |
Ώρα έναρξης |
κ.Κ. |
≤60 |
|
