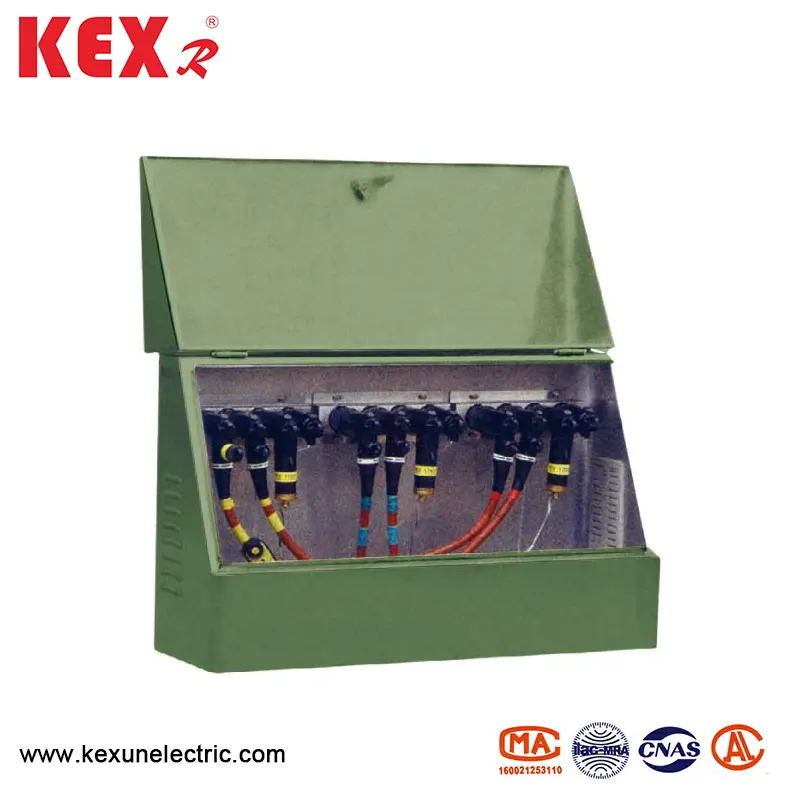

25kv αμερικανικό κιβώτιο καλωδίων

● Συνθήκες χρήσης

Το κιβώτιο καλωδίων 25kv αμερικανικού καλωδίου είναι κατάλληλο για χρήση κάτω από τις ακόλουθες συνθήκες.

▶ Θερμοκρασία περιβάλλοντος: Μεταξύ -30 και 40 ℃

▶ Ταχύτητα ανέμου: κάτω από 34m/s (λιγότερο από 700pa)

▶ Υγρασία: Ημερήσια μέση υγρασία μικρότερη από 95%, μηνιαία μέση υγρασία μικρότερη από 90%

◆ Η οριζόντια επιτάχυνση δεν είναι μεγαλύτερη από 0,4m/s και η κατακόρυφη επιτάχυνση δεν υπερβαίνει τα 0,15m/s.

▶ Κεφάλαιο της τοποθεσίας εγκατάστασης: λιγότερο από 3 °

▶ Περιβάλλον εγκατάστασης: Ο γύρω αέρας του κιβωτίου του DFW τύπου 25kv αμερικανικού καλωδίου δεν πρέπει να μολύνεται προφανώς από διαβρωτικό, εύφλεκτο αέριο, υδρατμούς κλπ. Και δεν υπάρχει βίαιη δόνηση στη θέση εγκατάστασης.

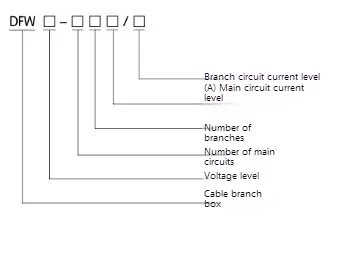

● Σημασία μοντέλου

● Τεχνική παράμετρος

● Παράδειγμα διάγραμμα του κιβωτίου καλωδιακής καλωδίωσης 25kv

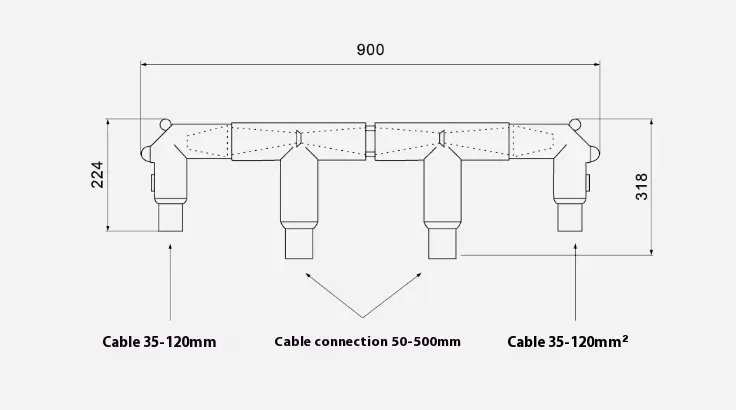

Εάν δεν μπορεί να τοποθετηθεί το κιβώτιο καλωδίων 25kv αμερικανικού καλωδίου λόγω του περιορισμού της τοποθεσίας, μπορεί να συνδυαστεί άμεσα από τις αρθρώσεις καλωδίων για να σχηματίσουν πολλαπλά κλαδιά καλωδίων (οι ράβδοι διαύλου δεν απαιτούνται και η μέθοδος σύνδεσης εμφανίζεται στο ακόλουθο παράδειγμα) και τοποθετείται στην τάφρο καλωδίων ή σε άλλα μέρη. Παράδειγμα 1 Κάθε ομάδα τεσσάρων εισερχόμενων και εξερχόμενων γραμμών (2 × 600A+2 × 200A) αποτελείται από δύο συνδετήρες καλωδίων T-II, δύο συνδετήρες αγκώνα και έναν ενδιάμεσο σύνδεσμο. Η σύνδεση καλωδίου T-ⅱ συνδέεται με τον σύνδεσμο καλωδίου αγκώνα (η άλλη πλευρά συνδέεται με τον ενδοπηλεία οξειδίου του μόνωση).

Δείτε το παρακάτω σχήμα για παραδείγματα μεγέθους:

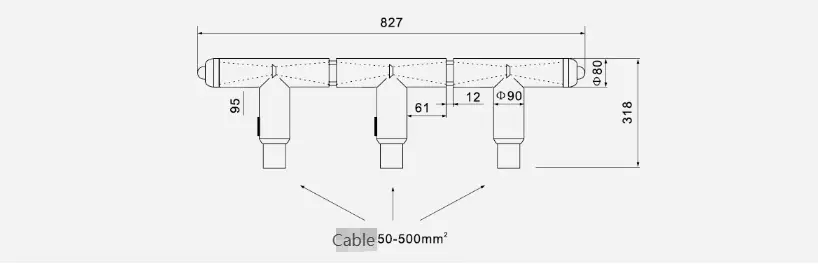

Παράδειγμα 2 Τρεις γραμμές πρόσβασης (3x600A) Κάθε φάση αποτελείται από τρεις συνδέσμους καλωδίων σε σχήμα Τ και δύο ενδιάμεσους συνδετήρες σύνδεσης. Δείτε το παρακάτω σχήμα για διαστάσεις και παραδείγματα:

● Παράδειγμα διάγραμμα
