ΚΑΤΑΛΟΓΟΣ ΚΑΘΑΡΙΣΜΟΥ ΧΩΡΟ ΚΑΤΑΣΤΗΜΑΤΟΣ

● Επισκόπηση προϊόντων

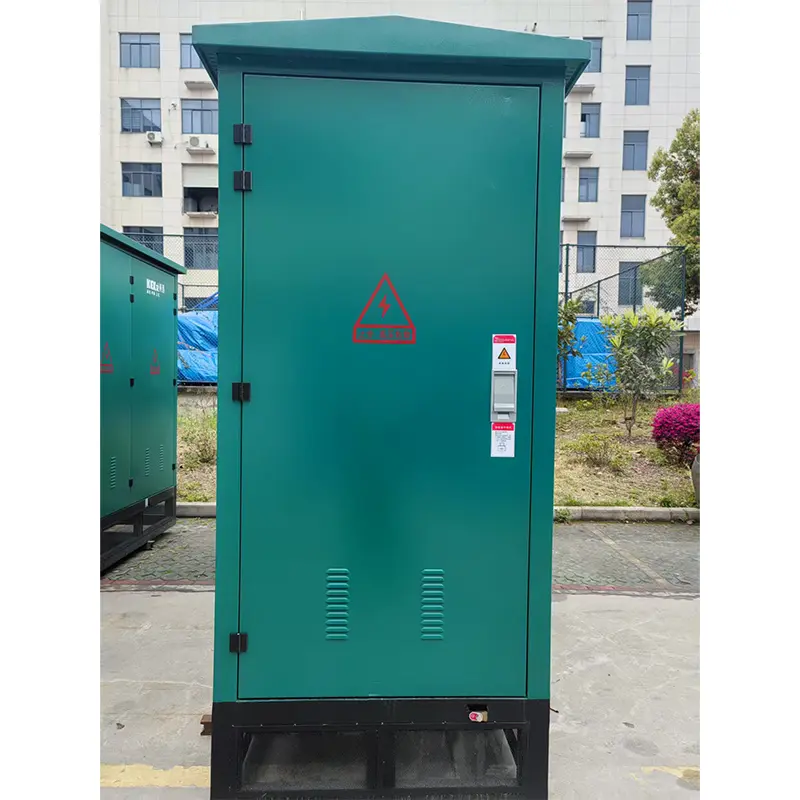

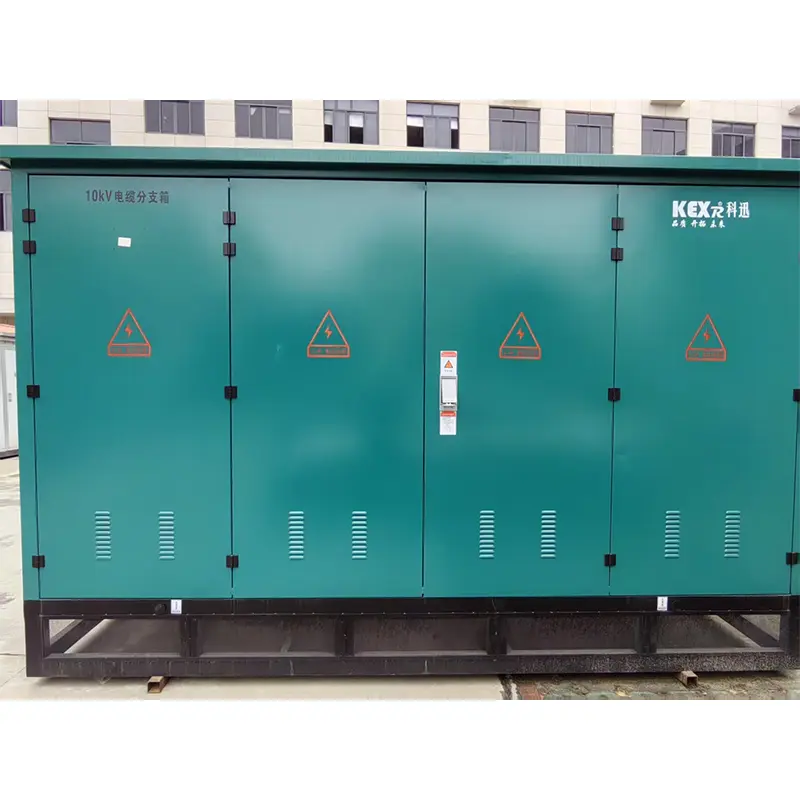

Το κλάδο του καλωδίου φορτίου DFW Switch, συναρμολογείται με διακόπτη φορτίου SF6 τριών σταθμών, με έξυπνο διαχωρισμό αριστερά και δεξιά εισερχόμενες και εξερχόμενες γραμμές, ελάχιστο δομικό σχεδιασμό και ισχυρότερη λειτουργία διαμόρφωσης καλωδίων, με έως και 8 εισερχόμενες και εξερχόμενες γραμμές. Το κιβώτιο υποκαταστημάτων δεν διατηρεί μόνο τα πλεονεκτήματα του παραδοσιακού κιβωτίου βρύσης, αλλά έχει επίσης κάποια πλεονεκτήματα του υπουργικού συμβουλίου του δικτύου δακτυλίων, οπότε είναι ένας ιδανικός εξοπλισμός για την ανασυγκρότηση των αστικών δικτύων. Μικρό μέγεθος, χωρίς συντήρηση, καλή τεχνική οικονομία, υψηλή αξιοπιστία, απλή εγκατάσταση και βολική χρήση. Το κουτί του κλάδου καλωδίου με διακόπτη φορτίου SF6 χαρακτηρίζεται από το γεγονός ότι υπάρχουν τρία διαμερίσματα στο κουτί, ένα από τα οποία είναι σφραγισμένο και το σφραγισμένο διαμέρισμα γεμίζει με αέριο εξαφθορίδη από μικρο-πίεσης, στο οποίο περισσότεροι από μία ομάδες φορτίων απενεργοποιούνται ταυτόχρονα. Ο μηχανισμός λειτουργίας του διακόπτη φορτίου βρίσκεται στο διαμέρισμα της μονάδας λειτουργίας και υπάρχουν καλωδιακές θέσεις και ακροδέκτες καλωδίων στο διαμέρισμα καλωδίων και οι ακροδέκτες καλωδίων συνδέονται με τον διακόπτη φορτίου. Οι διακόπτες φορτίου στο κλειστό διαμέρισμα του διακόπτη φορτίου είναι δυναμικοί και στατικοί διακόπτες φορτίου του περιστροφικού πίνακα και ο περιστρεφόμενος άξονας κάθε διακόπτη φορτίου είναι σταθερός σε συμμετρικό τομέα γύρω από τον άξονα με τρία στρώματα. Τα καλώδια στο διαμέρισμα καλωδίων ομαδοποιούνται σε τρεις φάσεις και οι τρεις ακροδέκτες καλωδίων σε κάθε ομάδα κατανέμονται παράλληλα και λοξά προς τα κάτω. Κάθε ακροδέκτης καλωδίων είναι κατακόρυφα συνδεδεμένο με τη γραμμή σωρού καλωδίου και οι τρεις γραμμές σωληνώσεων καλωδίων είναι παράλληλες μεταξύ τους. Το κλειστό διαμέρισμα διαθέτει αγωγό ανακούφισης πίεσης.

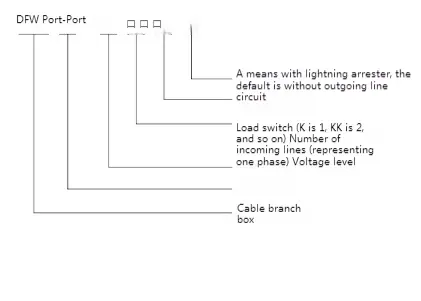

● Σημασία μοντέλου

● Τεχνική παράμετρος

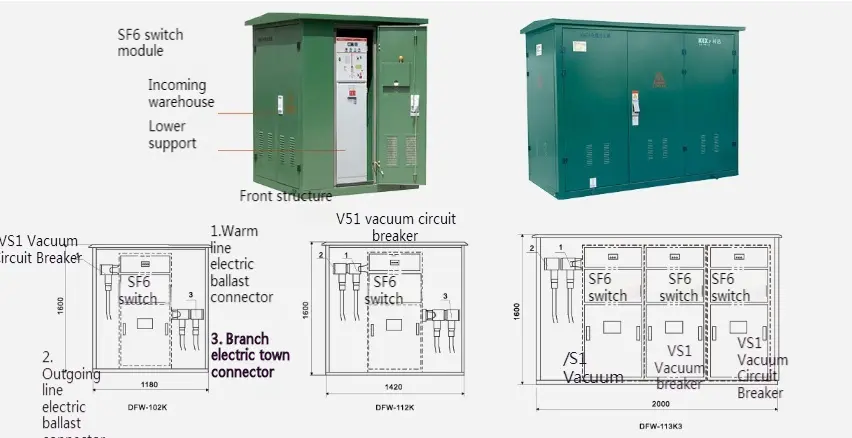

● Διάγραμμα περιγράμματος

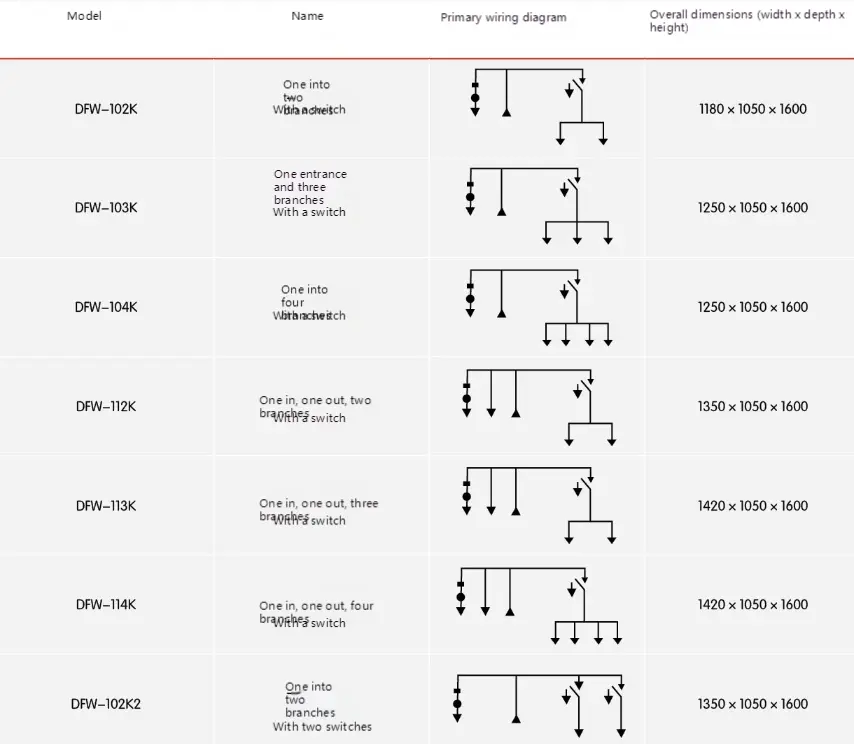

● Τυπικό διάγραμμα σχήματος καλωδίωσης

● Σχηματικό διάγραμμα του πλαισίου κλάδου καλωδίου με διακόπτη φόρτωσης SF6

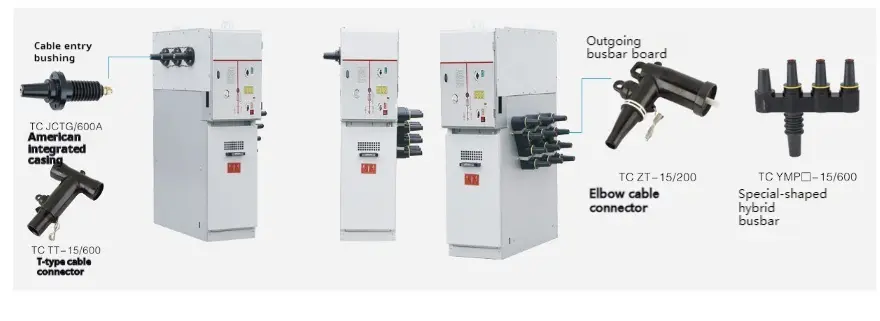

● Λήψη καλωδίου διακόπτη φόρτωσης με διακόπτη φόρτωσης κενού (διακόπτης κυκλώματος κενού)

Υιοθετημένη εγχώρια συγκρότημα διακόπτη φορτίου κενού υψηλής ποιότητας, διαχωρίζετε έξυπνα την αριστερή και τη δεξιά εισερχόμενες και εξερχόμενες γραμμές, τον μικρότερο δομικό σχεδιασμό, την ισχυρότερη λειτουργία διαμόρφωσης καλωδίων και τις εισερχόμενες και εξερχόμενες γραμμές μπορούν να φτάσουν στα 8 κανάλια. Το κιβώτιο υποκαταστημάτων δεν διατηρεί μόνο τα πλεονεκτήματα του παραδοσιακού κιβωτίου βρύσης, αλλά έχει επίσης κάποια πλεονεκτήματα του υπουργικού συμβουλίου του δικτύου δακτυλίων, οπότε είναι ένας ιδανικός εξοπλισμός για την ανασυγκρότηση των αστικών δικτύων. Μικρό μέγεθος, χωρίς συντήρηση, καλή τεχνική οικονομία, υψηλή αξιοπιστία, απλή εγκατάσταση και βολική χρήση. Το πλαίσιο του κλάδου καλωδίου με διακόπτη φορτίου κενού (διακόπτης κυκλώματος κενού) χαρακτηρίζεται από το ότι υπάρχουν τρία διαμερίσματα στο κουτί, ένα από τα οποία είναι σφραγισμένο και ο μηχανισμός λειτουργίας του διακόπτη φορτίου βρίσκεται ακριβώς μπροστά από το κιβώτιο κλάδου, ο οποίος μπορεί να πραγματοποιήσει χειροκίνητη ή ηλεκτρική λειτουργία. Υπάρχουν πονταρίσματα καλωδίων και ακροδέκτες καλωδίων στο διαμέρισμα καλωδίων και οι ακροδέκτες καλωδίων συνδέονται με τον διακόπτη φορτίου. Τα διαμερίσματα των καλωδίων μπορούν να προστατευθούν με ασφάλειες, εάν απαιτείται από το σχέδιο σχεδιασμού και το σχέδιο σχεδιασμού είναι διαφοροποιημένο, το οποίο μπορεί να συνειδητοποιήσει τις λειτουργίες της τηλεμετρίας, του τηλεχειριστηρίου και της απομακρυσμένης επικοινωνίας.

◆ Τεχνική παράμετρο

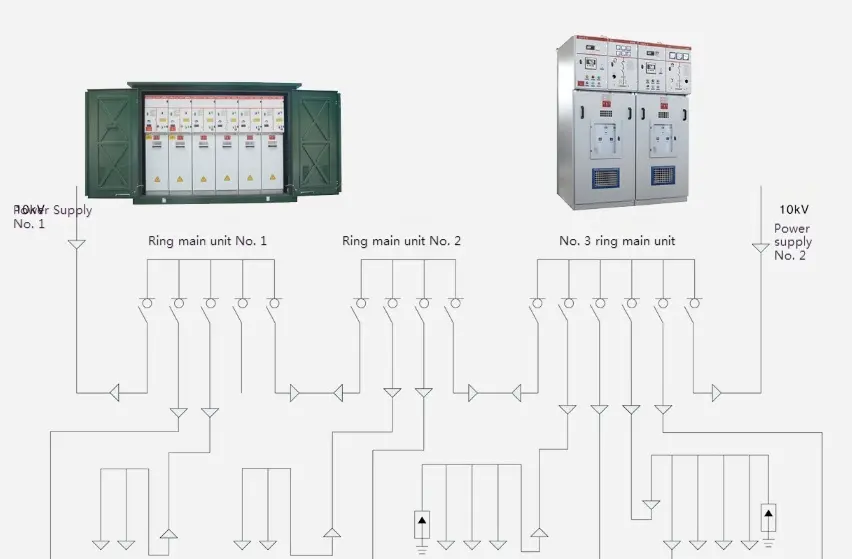

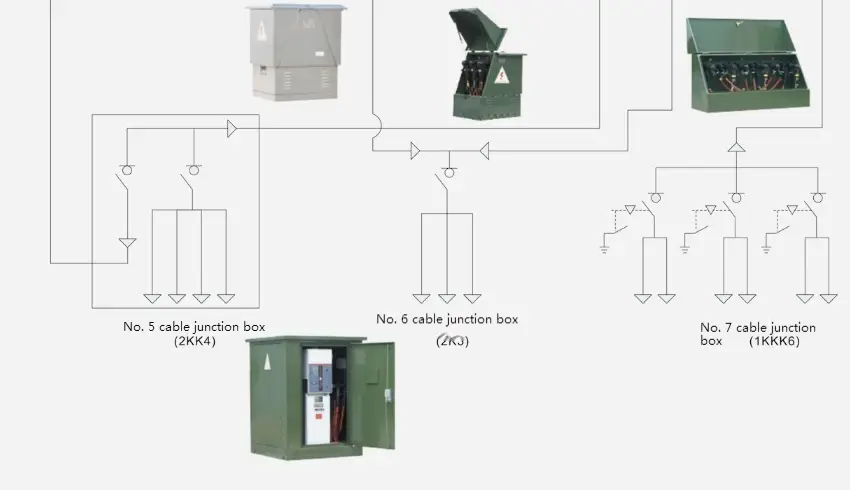

● Τυπικό διάγραμμα πρωτογενούς συστήματος
