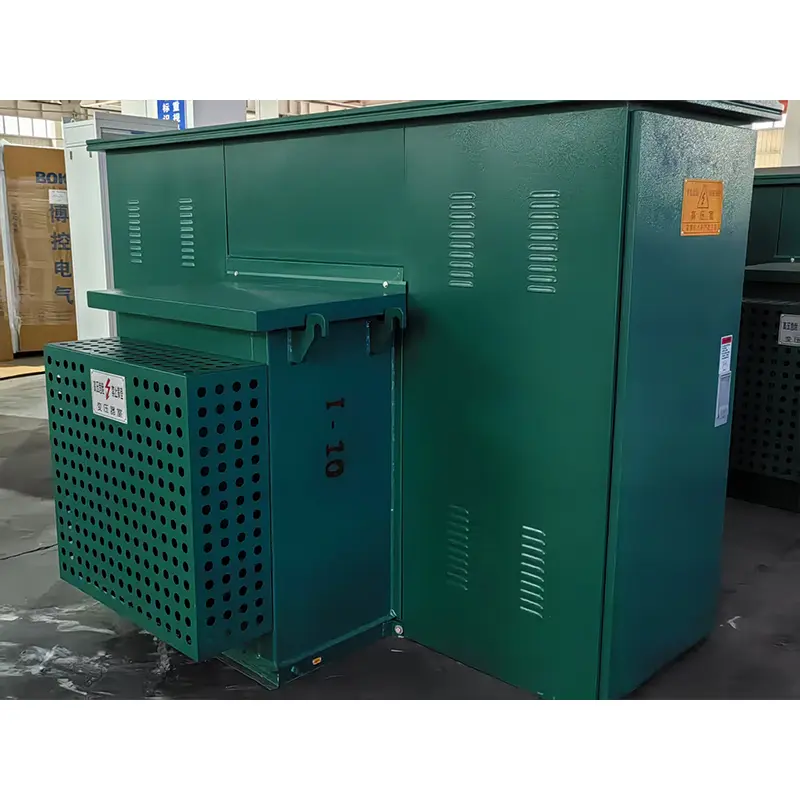

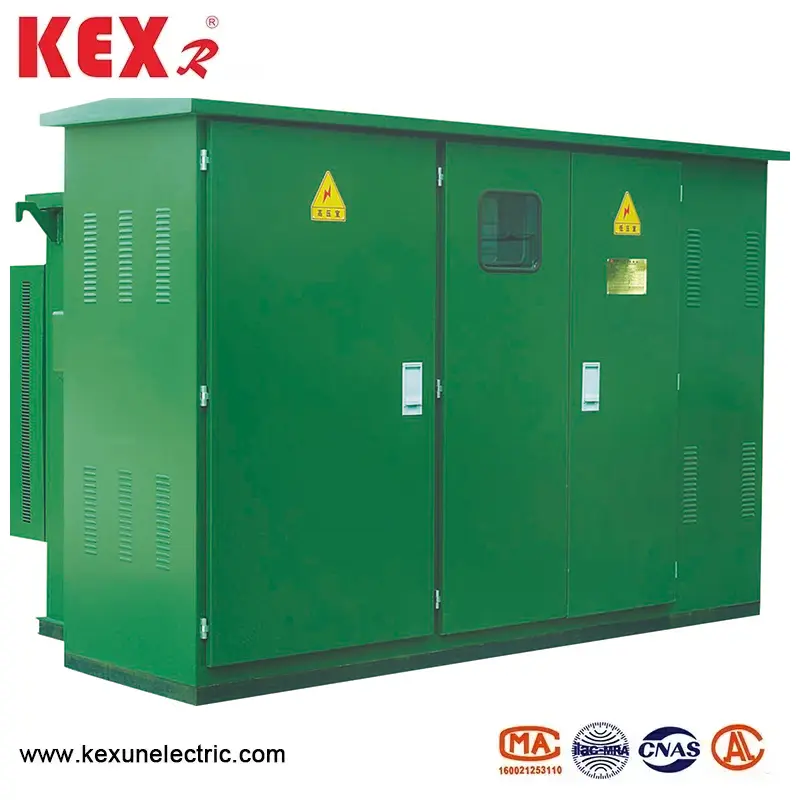

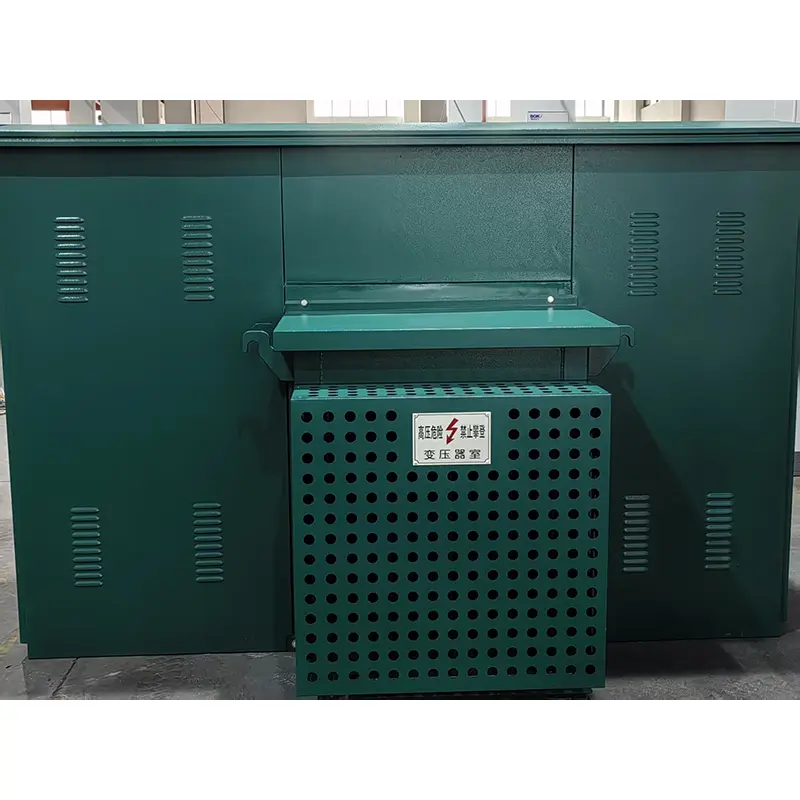

Αμερικανός τύπος συμπαγής μετασχηματιστής
Ο αμερικανικός τύπος μετασχηματιστής είναι ένας συμπαγής υποσταθμός που παράγεται από τον Kexr, προμηθευτή εξοπλισμού μετάδοσης και διανομής ισχύος στην Κίνα. Έχει τα χαρακτηριστικά του μικρού μεγέθους, πλήρως σφραγισμένου και πλήρως μονωμένης δομής και δεν χρειάζεται απόσταση μόνωσης, προστατεύοντας έτσι αξιόπιστα την προσωπική ασφάλεια.
Μοντέλο: ZBW-12
Μάρκα: Kexr
Μοντέλο: ZBW-12
Μάρκα: Kexr
● Ανάλυση μοντέλου του αμερικανικού τύπου μετασχηματιστή Compact
－Z: συνδυασμένος τύπος
－B: υποσταθμός
－W: υπαίθρια
－12: Ονομαστική τάση 12KV
● Τύπος μετασχηματιστής αμερικανικού τύπου μετασχηματιστή:
◆ Ολοκληρωμένη λύση διανομής υπαίθριων συμπαγών
◆ Κατάλληλο για δίκτυα αστικής διανομής, βιομηχανικά πάρκα και νέα ενεργειακά έργα.
◆ Συμμορφωθείτε με το πρότυπο GB/T 17467 (ισοδύναμο με το IEC 62271-202).
◆ Θάλαμος υψηλής τάσης
● Δομικά χαρακτηριστικά
Σχεδιασμός κουτιού:
◆ Ο Αμερικανός τύπος συμπαγής μετασχηματιστής υιοθετεί πλάκα διπλού στρώματος αντιοξρωτική χάλυβα (πάχος ≥2mm)
◆ Η θερμική μόνωση (αφρός πολυουρεθάνης, θερμική αγωγιμότητα ≤ 0,025 β/m k)
▶ Προστασία βαθμού IP34D (Προστασία βροχής/Προστασία μικρών ζώων)
Βελτιστοποίηση διάταξης:

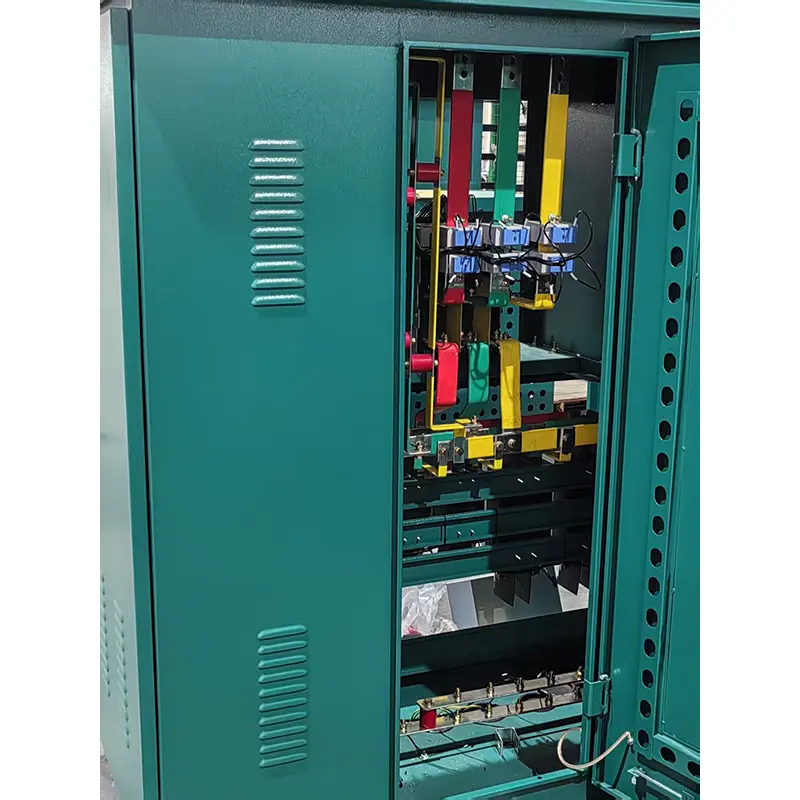

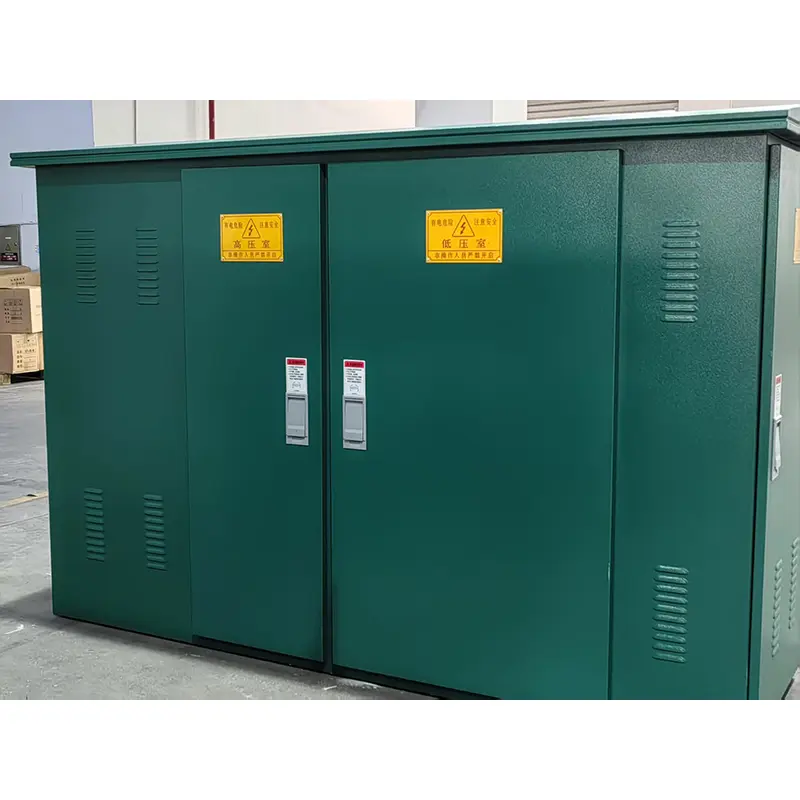

▶ Ανεξάρτητα διαμερίσματα για θάλαμο υψηλής τάσης, θάλαμο μετασχηματιστή και θάλαμο χαμηλής τάσης.
▶ Πλάτος καναλιού συντήρησης ≥800mm
▶ Κορυφαία σύστημα εξαναγκασμένου εξαερισμού (εκκίνηση και διακοπή ελέγχου θερμοκρασίας)
● Περιβαλλοντικές συνθήκες του αμερικανικού τύπου συμπαγούς μετασχηματιστή χρησιμοποιώντας
◆ Θερμοκρασία περιβάλλοντος: Μέγιστη θερμοκρασία +40 ℃, ελάχιστη θερμοκρασία-30 ℃;
◆ Υψόμετρο: Ο τύπος ZBW-12 τύπου American Type Compact Transformer θα πρέπει να εγκατασταθεί στη θέση κάτω από 4000m.
◆ Ταχύτητα ανέμου: ισοδύναμο με 34m/s (όχι μεγαλύτερη από 700pa).
◆ Υγρή: Η μέση ημερήσια σχετική υγρασία δεν υπερβαίνει το 95%. Η μηνιαία σχετική αξία υγρασίας δεν υπερβαίνει το 95%.
◆ Σκοντή: Η οριζόντια επιτάχυνση δεν είναι μεγαλύτερη από 0,4m/s2 και η κατακόρυφη επιτάχυνση δεν υπερβαίνει τα 0,15m/s² ；;
◆ Κλάση της τοποθεσίας εγκατάστασης: Η θέση εγκατάστασης κλίσεως του αμερικανικού τύπου μετασχηματιστή Compact πρέπει να είναι μικρότερη από.
◆ Περιβάλλον εγκατάστασης: Ο γύρω αέρας του αμερικανικού τύπου συμπαγούς μετασχηματιστή δεν είναι προφανώς μολυσμένος από διαβρωτικά και καύσιμα αέρια και δεν υπάρχει βίαιη δόνηση στη θέση εγκατάστασης.
◆ Κατά την παραγγελία αυτού του προϊόντος πέρα από τις παραπάνω συνθήκες, μπορείτε να διαπραγματευτείτε με την εταιρεία μας.
◆ Τεχνικές παραμέτρους μετασχηματιστή αμερικανικού τύπου Compact
|
Χωρητικότητα (KVA) |
Τάση9 (KV) |
Ομάδα σύνδεσης |
No-φορτίο ρεύμα% |
Χωρίς απώλεια φορτίου % |
Τάση αντίστασης% |
Απώλεια φόρτωσης (W) |
|||||
|
HV |
Lv |
S9 |
S10 |
S1 |
S9 |
S10 |
S1 |
||||
|
160 |
10 ± 5 OR2*± 2,5 |
0.4 |
Dyn11 Yyn0 |
1.4 |
1.4 |
0.2 |
400 |
320 |
255 |
4.0 |
2200 |
|
200 |
1.3 |
1.3 |
0.2 |
480 |
380 |
305 |
2600 |
||||
|
250 |
1.2 |
1.2 |
0.2 |
560 |
450 |
360 |
3050 |
||||
|
315 |
1.1 |
1.1 |
0.2 |
670 |
530 |
425 |
3650 |
||||
|
400 |
1.0 |
1.0 |
0.15 |
800 |
650 |
505 |
4300 |
||||
|
500 |
1.0 |
1.0 |
0.15 |
960 |
750 |
605 |
5100 |
||||
|
630 |
0.9 |
0.9 |
0.15 |
1200 |
910 |
755 |
6200 |
||||
|
800 |
0.8 |
0.8 |
0.15 |
1400 |
1080 |
980 |
4.5 |
7500 |
|||
|
1000 |
0.7 |
0.7 |
— |
1700 |
1260 |
— |
10300 |
||||
|
1250 |
0.6 |
0.6 |
— |
1950 |
— |
— |
12000 |
||||
