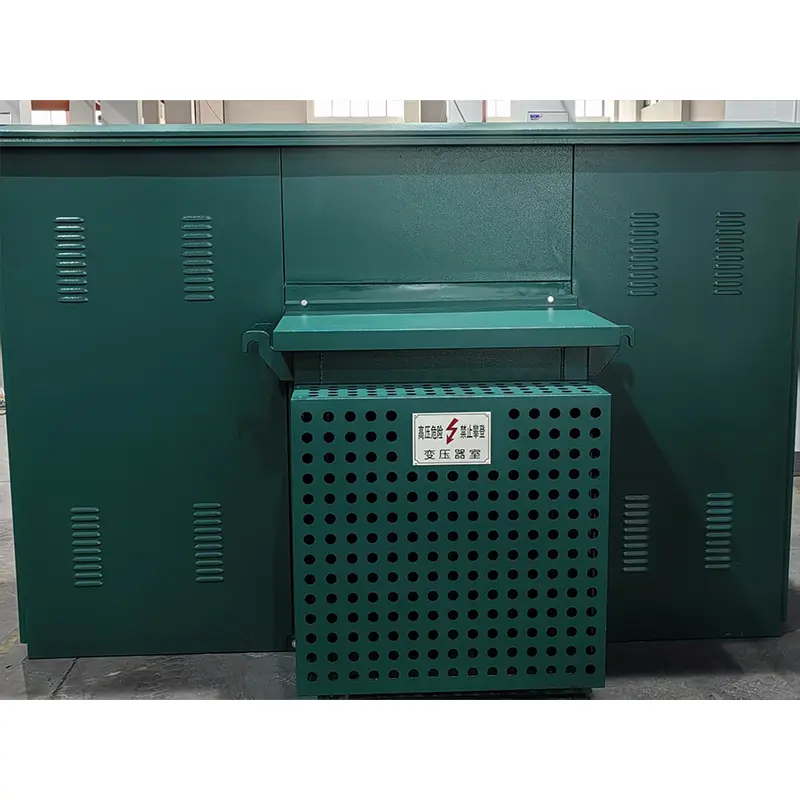

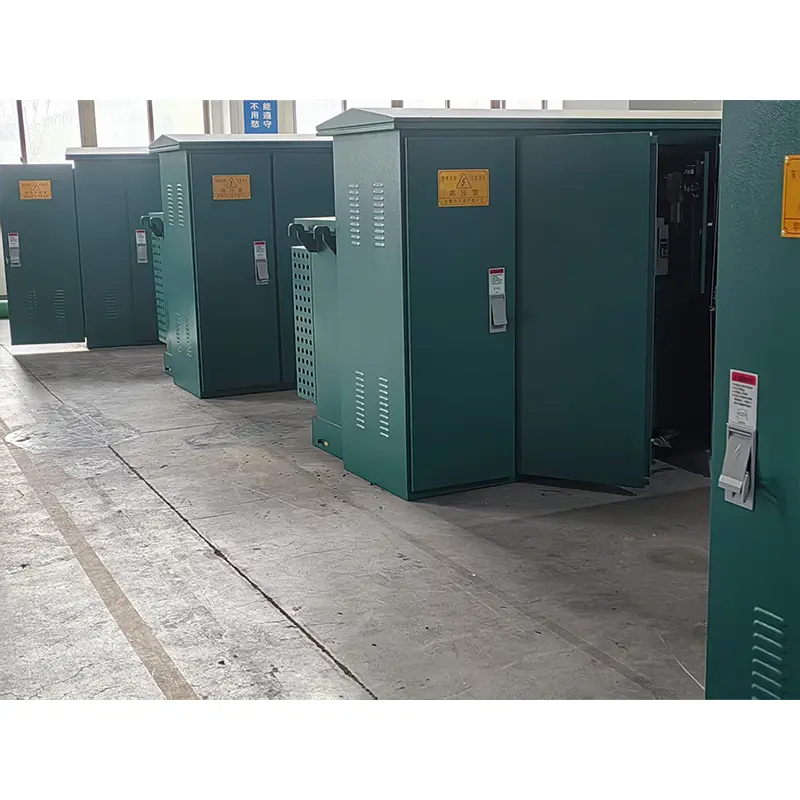

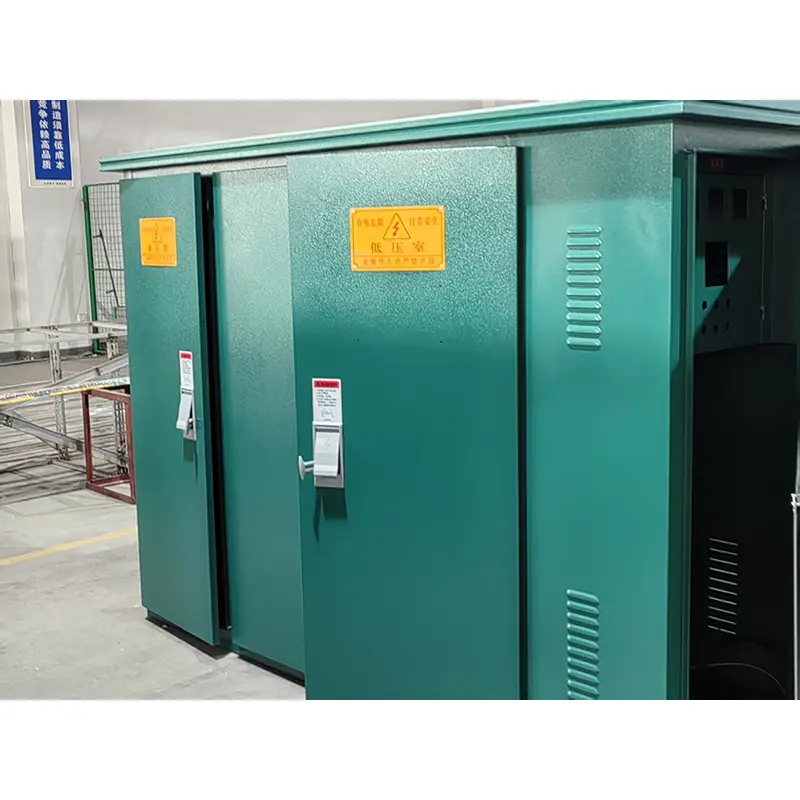

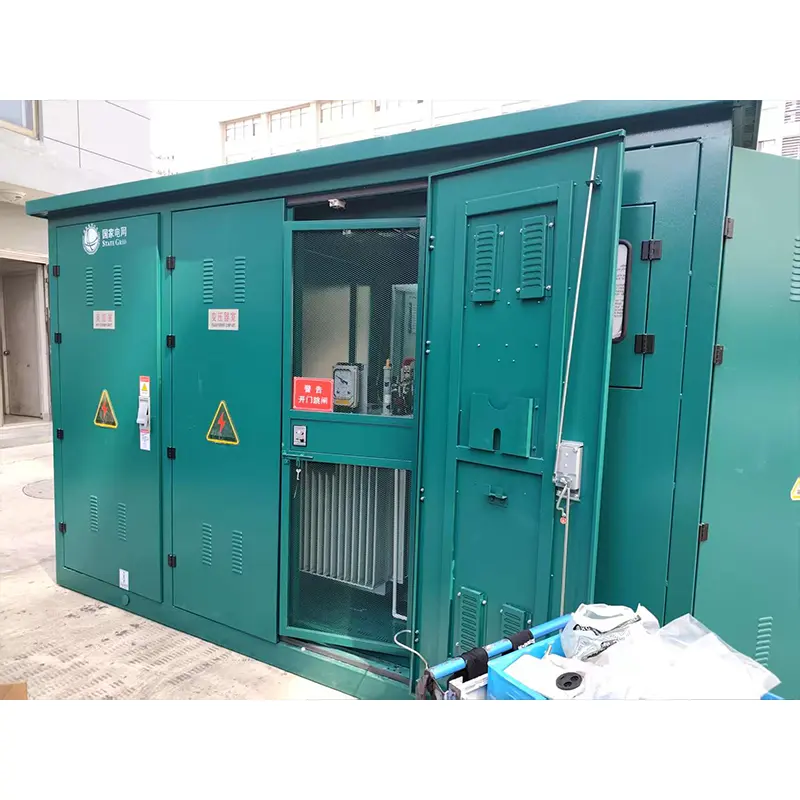

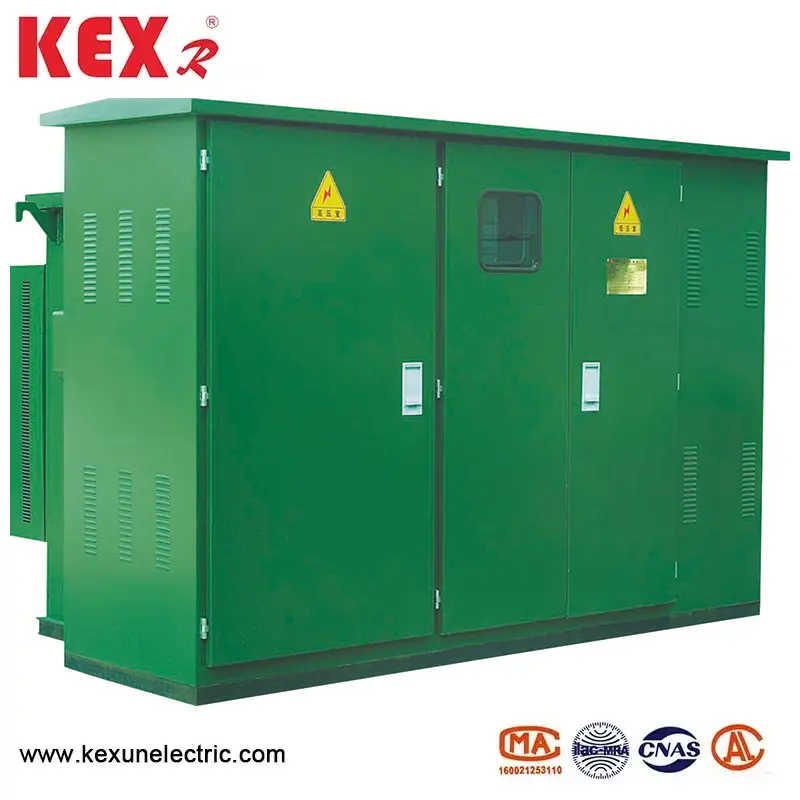

Αμερικανός τύπος κλειστού μετασχηματιστή

Ο αμερικανικός τύπος μετασχηματιστής, ο οποίος παράγεται από το KEXR, έναν προμηθευτή εξοπλισμού μετάδοσης και διανομής ισχύος στην Κίνα, είναι ένας κοινός υποσταθμός, ο οποίος χρησιμοποιείται κυρίως στο σύστημα διανομής 10KV και έχει τα χαρακτηριστικά της συμπαγής δομής, της βολικής εγκατάστασης, του υψηλού επιπέδου προστασίας και της βολικής συντήρησης.
Μοντέλο: ZBW-12
Μάρκα: Kexr

Αποστολή Ερώτησης

περιγραφή προϊόντος

● Βασικά στοιχεία του αμερικανικού τύπου κλειστού μετασχηματιστή Περιγραφή

◆ Μονάδα υψηλής τάσης

Διακόπτης φορτίου με εμβάπτιση πετρελαίου: Η λειτουργία τριών σταθμών (γήπεδο κλεισίματος) μηχανική ζωή είναι 2000 φορές.

Προστατευτική ασφάλεια: Προαιρετικό τύπο Bay-O-O-Net (διπλή ευαίσθητη ασφάλεια) ή τύπου ηλεκτρονικού ρυθμού.

Προστασία πλήρους εμβέλειας (υπερφόρτωση+βραχυκύκλωμα)

◆ Μετασχηματιστής

Ο αμερικανικός τύπος μετασχηματιστής υιοθετεί τον τύπο βύθισης αμερικανικού τυπικού πετρελαίου (ορυκτέλαιο ή βιο-πετρέλαιο προαιρετικό)

Σύνδεση περιέλιξης: △/y (Προαιρετικά για 208Y/120V ή 480Y/277V)

Όριο αύξησης θερμοκρασίας: ≤ 65k (σε θερμοκρασία 55 ℃ περιβάλλοντος)

◆ Μονάδα χαμηλής τάσης

Διαμορφώστε τον κύριο διακόπτη κυκλώματος (σύμφωνα με το NEMA AB1)

Τυπικό κύκλωμα κλάδου:

225Α Κύριος διακόπτης

8-12 Road 20-100A Κύκλωμα υποκαταστημάτων

● Αμερικανικός τύπος μετασχηματιστής χρησιμοποιώντας συνθήκες

◆ Θερμοκρασία περιβάλλοντος: Η θερμοκρασία περιβάλλοντος του κλειστού μετασχηματιστή του αμερικανικού τύπου πρέπει να είναι -30 ~ 40 ℃

◆ Υψόμετρο: Ο Τύπος Τύπος ZBW-12 θα πρέπει να εγκατασταθεί λιγότερο από 4000μ.

◆ Ταχύτητα ανέμου: ισοδύναμο με 34m/s (όχι περισσότερο από 700pa)

◆ Υγρή: Η μέση ημερήσια σχετική υγρασία δεν υπερβαίνει το 95%. Η μηνιαία σχετική τιμή υγρασίας δεν υπερβαίνει το 95%

◆ Σκοντή: Η οριζόντια επιτάχυνση δεν υπερβαίνει τα 0,4m/s² και η κατακόρυφη επιτάχυνση δεν υπερβαίνει τα 0,15m/s2

◆ Εγκατάσταση της εγκατάστασης του αμερικανικού τύπου κλειστού μετασχηματιστή: όχι περισσότερο από 3

◆ Περιβάλλον εγκατάστασης: Ο γύρω αέρας δεν είναι προφανώς μολυσμένος από διαβρωτικά και εύφλεκτα αέρια και δεν υπάρχει βίαιη δόνηση στον ιστότοπο εγκατάστασης

◆ Κατά την παραγγελία αυτού του προϊόντος πέρα από τις παραπάνω συνθήκες, μπορείτε να διαπραγματευτείτε με την εταιρεία μας.

● Τεχνικός πίνακας παραμέτρων του αμερικανικού τύπου κλειστού μετασχηματιστή

Αύξων αριθμός	Είδος	Μονάδα	Τεχνικές παραμέτρους
1	Ονομαστική τάση	kV	10/0,4
2	Μέγιστη τάση λειτουργίας	kV	12
3	Ονομαστική συχνότητα	Hz	50
4	Ονομαστική χωρητικότητα	kVa	150-1600
5	Τάση αντοχής 1 λεπτών ισχύος	kV	35
6	Τάση ώθησης αστραπής	kV	75
7	Μέθοδος ψύξης		Φραγκοστάφυλος
8	Σπάζοντας το ρεύμα αντιγράφων ασφαλείας υψηλής τάσης	ο	50
9	Σπάζοντας το ρεύμα του plug-in ασφαλειών	ο	2.5
10	Θερμοκρασία περιβάλλοντος	℃	-35 ~ 40
11	Επιτρεπόμενη αύξηση της θερμοκρασίας του πηνίου	℃	65
12	Ρύθμιση τάσης χωρίς φορτίο		± 5% ή ± 2*2,5%
13	Επίπεδο θορύβου	ϋΒ	50
14	Πτυχίο IP		IP43

● Διάσταση περιγράμματος του αμερικανικού τύπου κλειστού μετασχηματιστή

ZBW-12 Αμερικανός τύπος κλειστούς μετασχηματιστές πρότυπες διαστάσεις
Χωρητικότητα (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
