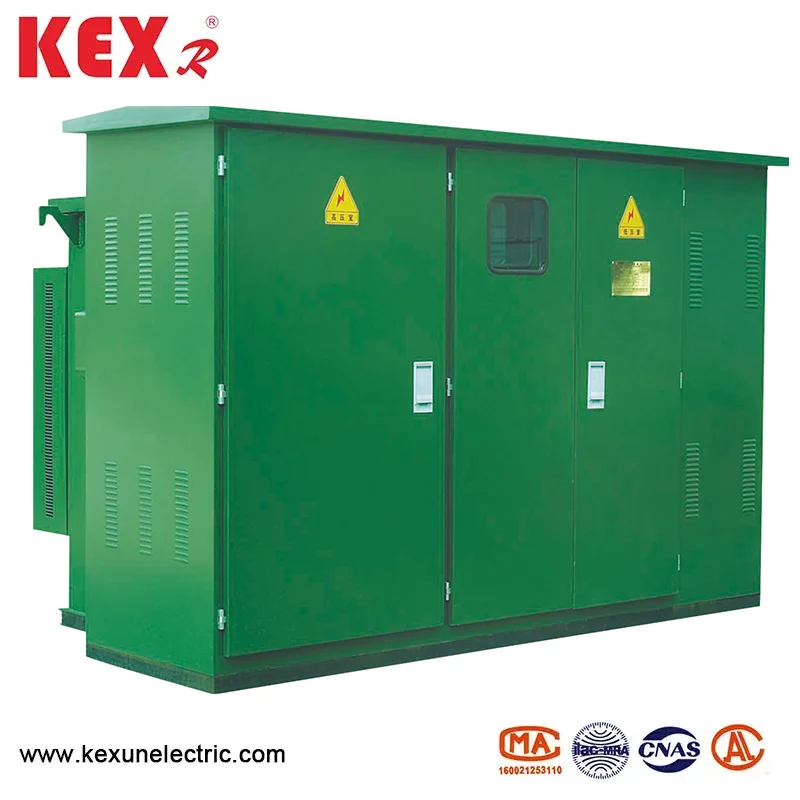

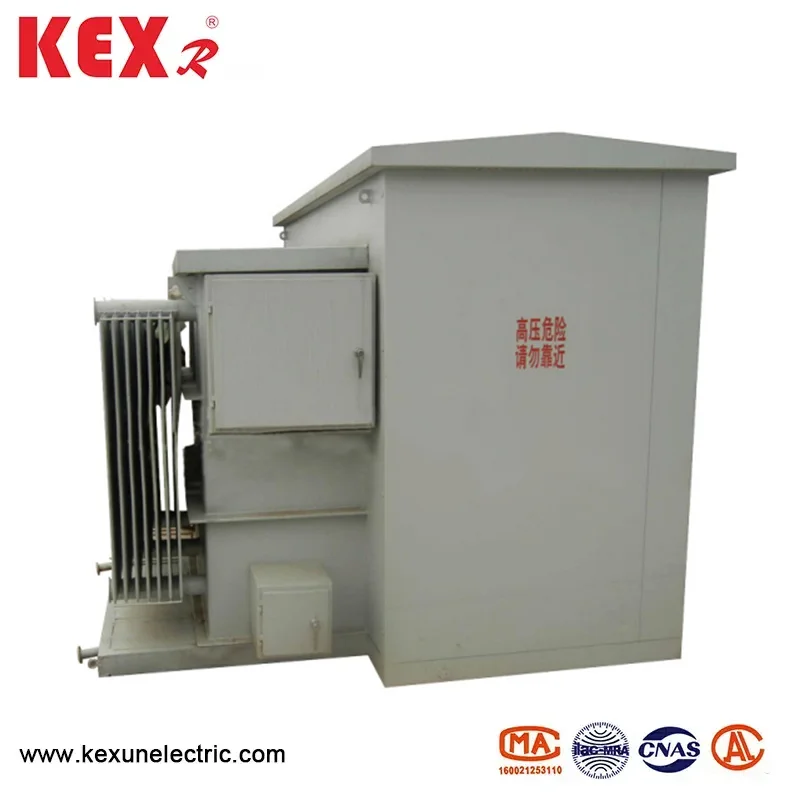

Αμερικανός μετασχηματιστής τύπου Pad-τοποθετημένο

Ο αμερικανικός μετασχηματιστής που παράγεται από την China Manufacture Kexun είναι ένας ολοκληρωμένος και αρθρωτός μετασχηματιστής μικρών διανομής, ο οποίος έχει τα χαρακτηριστικά της συμπαγής δομής, της βολικής εγκατάστασης και της καλής προστασίας και χρησιμοποιείται ευρέως σε δίκτυα αστικής διανομής, κατοικημένες περιοχές, εμπορικές περιοχές και βιομηχανική κατανάλωση ενέργειας.
Μοντέλο: ZBW-12
Μάρκα: Kexr

Αποστολή Ερώτησης

περιγραφή προϊόντος

Ο Αμερικανός μετασχηματιστής που έχει τοποθετηθεί στο TypePad έχει τα ακόλουθα κύρια χαρακτηριστικά.

◆ Compact Design

Μικρό μέγεθος, λιγότερο χώρο δαπέδου, κατάλληλος για μέρη με περιορισμένο χώρο.

Η αμερικανική δομή μετασχηματιστή τύπου Box υιοθετείται, η οποία είναι συνήθως εγκατεστημένη σε ένα σκυρόδεμα τοποθετημένο.

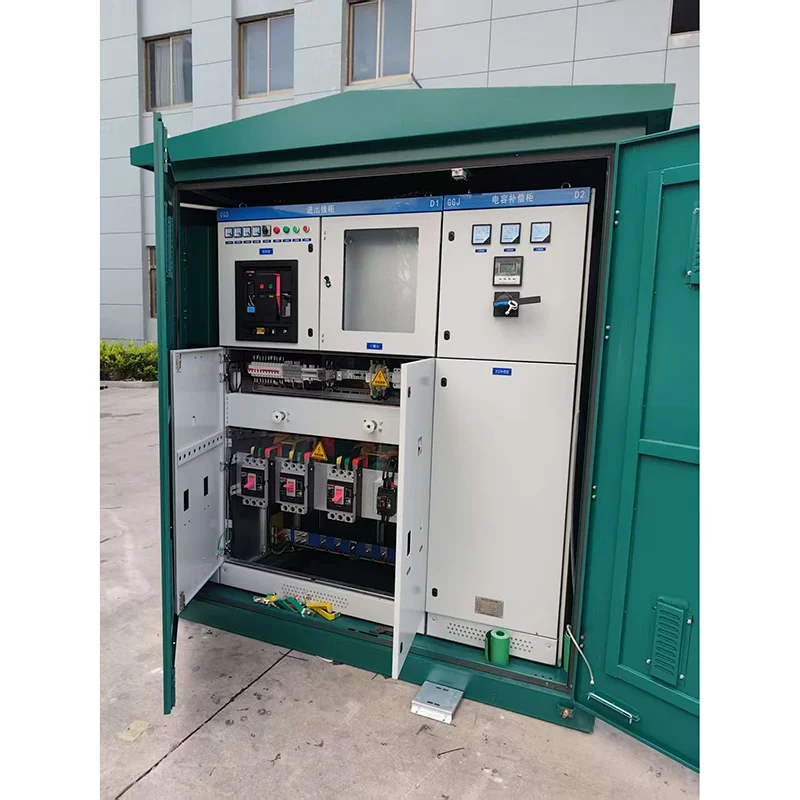

◆ Προ-συναρμολογημένη δομή

Συμπληρώστε την ενσωμάτωση των διακόπτη υψηλής και χαμηλής τάσης, μετασχηματιστές και συσκευές προστασίας πριν εγκαταλείψετε το εργοστάσιο για να μειώσετε τον φόρτο εργασίας της εγκατάστασης επιτόπου.

Υιοθετήστε πλήρως σφραγισμένη δομή, ανθεκτική από την υγρασία, ανθεκτική σε σκόνη και απόδειξη διάβρωσης.

◆ Ασφαλής και αξιόπιστα

Υιοθετήστε τον πλήρη σχεδιασμό μόνωσης για να μειώσετε τον κίνδυνο ηλεκτρικής σοκ.

Έχει τις λειτουργίες της υπερφόρτωσης, της προστασίας βραχυκυκλώματος και της θερμοκρασίας και τρέχει σταθερά.

◆ Εύκολη συντήρηση

Η αμερικανική κεφαλή καλωδίου (κεφαλή καλωδίου αγκώνα) υιοθετείται, η οποία είναι βολική για γρήγορη εγκατάσταση και αντικατάσταση. Ο σχεδιασμός της πόρτας πρόσβασης είναι λογικός και βολικός για τη λειτουργία και τη συντήρηση.

◆ Ισχυρή προσαρμοστικότητα

Ο μετασχηματιστής που έχει τοποθετηθεί στο αμερικανικό τύπο είναι κατάλληλος για υπαίθριο περιβάλλον, το επίπεδο προστασίας φτάνει συνήθως IP67.

Ο προσαρμόσιμος σχεδιασμός μπορεί να πληροί διαφορετικά επίπεδα τάσης (όπως 10kv/0.4kv) και απαιτήσεις χωρητικότητας (όπως 50kva ~ 1600kva) ◆

● Κοινά σενάρια εφαρμογής του μετασχηματιστή που έχει τοποθετηθεί σε αμερικανικό τύπο

Δίκτυο διανομής: Είναι κατάλληλο για τη μετασχηματισμό της διανομής ενέργειας των δρόμων και των κοινοτήτων και μειώνει την κατεχόμενη περιοχή.

✅ Residential Area: ήσυχο σχέδιο, κατάλληλο για τροφοδοσία σε κατοικημένες περιοχές.

✅ Commercial Center: Όμορφο και συμπαγές, χωρίς να επηρεάζεται η εμφάνιση της πόλης.

✅ Industrial Park: Προσαρμοσμένο σε σκληρό περιβάλλον με υψηλή αξιοπιστία.

Η κατανάλωση ενέργειας: όπως τα εργοτάξια, οι εκθέσεις κ.λπ., που είναι βολικό για ταχεία ανάπτυξη.

● Τεχνικές παραμέτρους μετασχηματιστή που χρησιμοποιούνται από τον αμερικανικό μετασχηματιστή που έχει τοποθετηθεί στο PAD

Αύξων αριθμός	Είδος	Μονάδα	Τεχνικές παραμέτρους
1	Ονομαστική τάση	kV	10/0,4
2	Μέγιστη τάση λειτουργίας	kV	12
3	Ονομαστική συχνότητα	Hz	50
4	Ονομαστική χωρητικότητα	kVa	150-1600
5	Τάση αντοχής 1 λεπτών ισχύος	kV	35
6	Τάση ώθησης αστραπής	kV	75
7	Μέθοδος ψύξης		Φραγκοστάφυλλο
8	Σπάζοντας το ρεύμα αντιγράφων ασφαλείας υψηλής τάσης	ο	50
9	Σπάζοντας το ρεύμα του plug-in ασφαλειών	ο	2.5
10	Θερμοκρασία περιβάλλοντος	℃	-35 ~ 40
11	Επιτρεπόμενη αύξηση της θερμοκρασίας του πηνίου	℃	65
12	Ρύθμιση τάσης χωρίς φορτίο		± 5% ή ± 2*2,5%
13	Επίπεδο θορύβου	ϋΒ	50
14	Πτυχίο IP		IP43

◆ Σύγκριση της απώλειας διαφορετικών τύπων μετασχηματιστών

Χωρητικότητα (KVA)	Τάση9 (KV)		Ομάδα σύνδεσης	No-φορτίο ρεύμα%			Χωρίς απώλεια φορτίου %			Τάση αντίστασης%	Απώλεια φόρτωσης (W)
Χωρητικότητα (KVA)	HV	Lv	Ομάδα σύνδεσης	S9	S10	S1	S9	S10	S1	Τάση αντίστασης%	Απώλεια φόρτωσης (W)
160	10 ± 5 OR2*± 2,5	0.4	Dyn11 Yyn0	1.4	1.4	0.2	400	320	255	4.0	2200
200				1.3	1.3	0.2	480	380	305		2600
250				1.2	1.2	0.2	560	450	360		3050
315				1.1	1.1	0.2	670	530	425		3650
400				1.0	1.0	0.15	800	650	505		4300
500				1.0	1.0	0.15	960	750	605		5100
630				0.9	0.9	0.15	1200	910	755		6200
800				0.8	0.8	0.15	1400	1080	980	4.5	7500
1000				0.7	0.7	—	1700	1260	—		10300
1250				0.6	0.6	—	1950	—	—		12000

◆ Πίνακας τεχνικών παραμέτρων του διακόπτη φορτίου που υιοθετήθηκε

Είδος	Ονομα	Μονάδα	315α	630α
Ονομαστική τάση		KV	12	12
Μέγιστο ρεύμα		A	315	630
Ονομαστική συχνότητα		Hz	50	50
Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος		Ο	31.5	50
Βαθμολογημένο βραχυπρόθεσμο ρεύμα		Ο	12.5	50
Βαθμολογημένος βραχυπρόθεσμος χρόνος αντοχής		S	2	2
Μηχανική ζωή		Φορά	2000	2000
Δοκιμή ώθησης αστραπής	Φάση στη γείωση	KV	75	75
Δοκιμή ώθησης αστραπής	Κάταγμα απομόνωσης		85	85
Συχνότητα εργασίας 1 λεπτών αντοχής σε τάση αντοχής	Φάση στη γείωση		42	42
Συχνότητα εργασίας 1 λεπτών αντοχής σε τάση αντοχής	Κάταγμα απομόνωσης		48	48
Ονομαστική κορυφή ρεύμα αντοχής		Ο	31.5	50

◆ Διαστάσεις του μετασχηματιστή που τοποθετείται αμερικανικός τύπος μετασχηματιστή

American Type Pad Mounted Transformer

ZBW-12 προεγκατεστημένο αμερικανικό κουτί τύπου πρότυπα διαστάσεις
Χωρητικότητα (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
