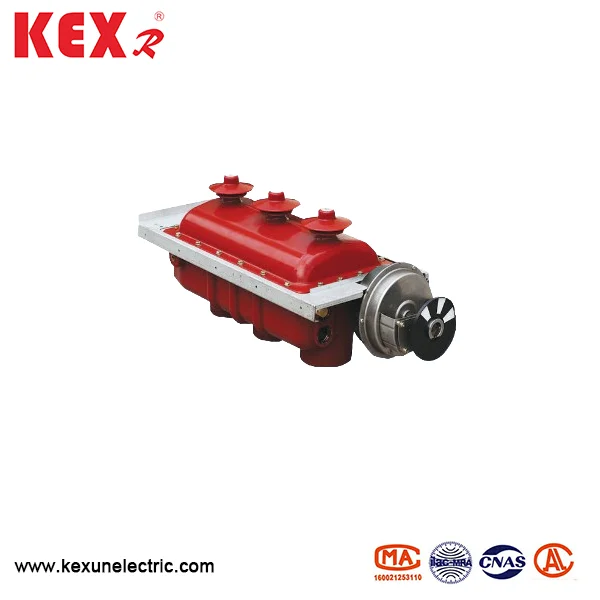

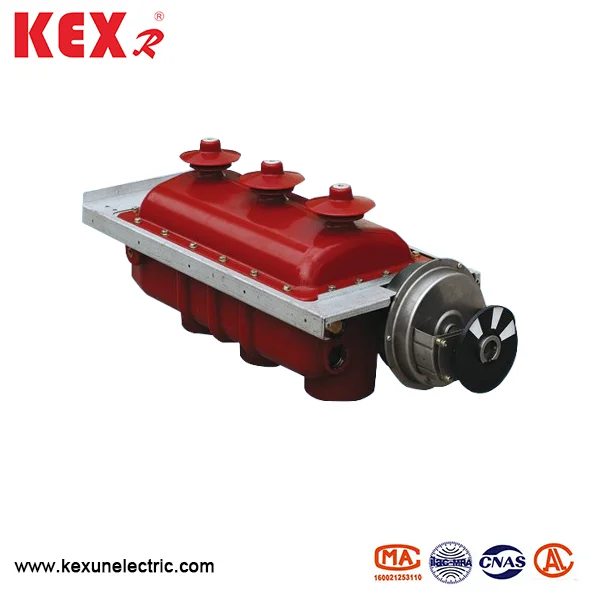

Διακόπτης φόρτωσης τύπου FLRN48-12D τύπου SF6

Ο διακόπτης φορτίου FLRN48-12D τύπου SF6 είναι ένα προϊόν διακόπτη φορτίου που αναπτύχθηκε ανεξάρτητα από το Kexun στο Factory China το 2008, το οποίο εφαρμόζεται στην κεντρική μονάδα δακτυλίου XGN15-12SF6. Έχει υψηλή οικονομία, ασφάλεια και αξιοπιστία, απλή δομή, ευέλικτη λειτουργία, αξιόπιστη αλληλογραφία και βολική εγκατάσταση.
Μοντέλο: FLRN48-12D
Μάρκα: Kexr

Αποστολή Ερώτησης

περιγραφή προϊόντος

Flrn48 12d Type Sf6 Load Switch

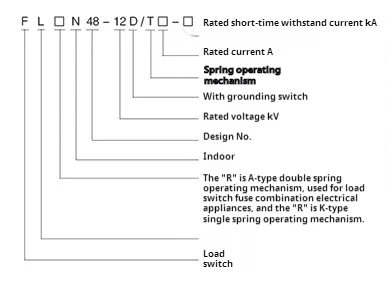

● Σημασία μοντέλου

Flrn48 12d Type Sf6 Load Switch

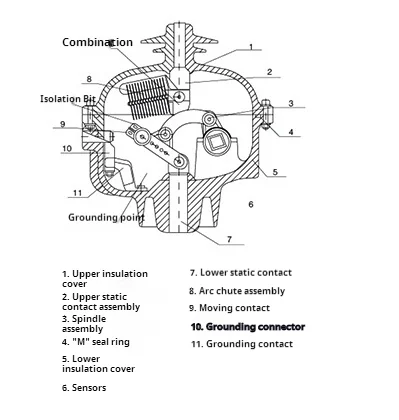

● Δομή και αρχή

Το κύριο κύκλωμα και το κύκλωμα γείωσης του διακόπτη φορτίου FLRN48-12D τύπου SF6 σφραγίζονται σε ένα μονωτικό κέλυφος από εποξειδική ρητίνη με διαδικασία APGI, η οποία έχει τα πλεονεκτήματα της καλής απόδοσης μόνωσης και του περιβάλλοντος κατά της ρύπανσης. Το μονωτικό κέλυφος αποτελείται από ένα ανώτερο μονωτικό κάλυμμα και ένα χαμηλότερο μονωτικό κάλυμμα, το οποίο είναι γεμάτο με αέριο SF6 με σχετική πίεση 0,4bar. Η χαμηλότερη μονωτική κάλυψη υιοθετεί τα τοπικά μέτρα μεμβράνης από την απόδειξη της έκρηξης, έτσι ώστε να εξασφαλιστεί ότι σε περίπτωση ατυχήματος, η πίεση της υπερπίεσης των σταγόνων αερίων SF6 μετά από τη διάσπαση του φιλμ ασφαλείας και το αέριο ψεκάζεται απευθείας στο πίσω μέρος του υπουργικού συμβουλίου για να εξασφαλιστεί η προσωπική ασφάλεια.

Flrn48 12d Type Sf6 Load Switch

◆ Γνωρίστε το πρότυπο

IEC60265 、 IEC62271 、 GB3804 、 GB16926 κλπ.

● Χρήση συνθηκών

◆ Θερμοκρασία περιβάλλοντος: Θερμοκρασία γύρω από το διακόπτη φόρτωσης SF6 FLRN48-12D τύπου SF6

Πρέπει να είναι -40 ~ 40 ℃

◆ Υγρή: Η μέγιστη μέση σχετική υγρασία είναι ≤ 95% ανά ημέρα και ≤ 100% ανά μήνα.

◆ Υψόμετρο: Ο διακόπτης φόρτωσης FLRN48-12D τύπου SF6 πρέπει να εγκατασταθεί σε υψόμετρο παρακάτω

2000μ.

◆ Σεισμική ικανότητα: ≤8

◆ Ο γύρω αέρας θα πρέπει να είναι απαλλαγμένος από προφανή ρύπανση, όπως διαβρωτικό, εύφλεκτο αέριο και υδρατμούς, και δεν πρέπει να υπάρχει συχνή βίαιη δόνηση.

● Τεχνικές παράμετροι του διακόπτη φόρτωσης FLRN48-12D τύπου SF6

Είδος	Μονάδα	FLRN36-12D/T630-20 Τύπος	FLRN36-12D/100-50 Τύπος
Ονομαστική τάση	KV	12	12
Ονομαστική συχνότητα	Hz	50	50
Ονομαστικό ρεύμα	A	630	100
Συχνότητα ισχύος 1 λεπτών αντοχής τάσης ενδιάμεση φάση/κάταγμα	KV	42/48	42/48
Ακροβατική ώθηση αντισταθμίστε την τάση τάσης/κάταγμα	KV	75/85	75/85
5 λεπτά 0Gauge ονομαστική συχνότητα ισχύος αντοχή στην τάση	KV	24	24
Ονομαστική θερμική σταθερότητα ρεύμα 3 δευτερόλεπτα /2 δευτερόλεπτα	Ο	20/20	20/20
Ονομασμένο δυναμικό σταθερό ρεύμα (κορυφή）	Ο	50/50	50/50
Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος	Ο	50/50	125/50
Ονομασμένο ρεύμα διακοπής κλειστού βρόχου	A	630
Αξιολογημένο ενεργό ρεύμα διακοπής φορτίου	A	630
Ρεύμα Breaking Curring Cable Cable	A	10	10
Ονομαστικό ρεύμα σπάσιμο βραχυκυκλώματος	Ο		50
Ρεύμα μεταφοράς	A		1700
Τύπος συγχώνευσης			XRNT-12KV/100A
Ο αντίκτυπος της ασφάλειας ρίχνει ενέργεια	J		1 ± 0,5
Μηχανική ζωή	Φορά	5000/2000	3000/2000
Απόσταση μεταξύ φορτισμένων σωμάτων και σχετικής μόνωσης αέρα	mm	≥125	≥125
Πίεση αερίου SF6	μπαρ	0.4	0.4
Συγχρονισμός του ανοίγματος και του κλεισίματος	κ.Κ.	≤2	≤2
Κύρια αντίσταση κυκλώματος	μΩ	≤65	≤65
