Στη σφαίρα της ηλεκτρικής υποδομής, οι υποσταθμοί τύπου κουτιού (BTS) έχουν αναδειχθεί ως ακρογωνιαίος λίθος αποτελεσματικής, αξιόπιστης κατανομής ισχύος. Αυτές οι συμπαγείς, προκατασκευασμένες μονάδες ενσωματώνουν συσκευές μετασχηματιστών, διανομής και συσκευών προστασίας σε μία ενιαία, κλειστή δομή, προσφέροντας μια εξορθολογημένη εναλλακτική λύση στους παραδοσιακούς υποσταθμούς. Καθώς η αστικοποίηση επιταχύνεται, η υιοθέτηση των ανανεώσιμων πηγών ενέργειας αυξάνεται και οι βιομηχανίες απαιτούν πιο ευέλικτες λύσεις ενέργειας, κατανοώντας γιατίΥποσταθμοί τύπου πλαισίουΈχουν γίνει απαραίτητο είναι το κλειδί. Αυτός ο οδηγός διερευνά το ρόλο τους στα σύγχρονα συστήματα ισχύος, τα βασικά χαρακτηριστικά, τις λεπτομερείς προδιαγραφές των μοντέλων που οδηγούν στη βιομηχανία και τις απαντήσεις σε κοινά ερωτήματα, επισημαίνοντας την αξία τους για τις επιχειρήσεις κοινής ωφέλειας, τις βιομηχανίες και τις κοινότητες.
Η αποδοτικότητα του χώρου και η ταχεία ανάπτυξη
Οι παραδοσιακοί υποσταθμοί απαιτούν μεγάλους, αφοσιωμένους χώρους και χρονοβόρα χρονοδιαγράμματα κατασκευής, καθιστώντας τους ανέφικτες για αστικές περιοχές ή έργα με αυστηρές προθεσμίες. Οι υποσταθμοί τύπου πλαισίου, αντίθετα, είναι προ-μηχανικοί και προ-συναρμολογημένοι στα εργοστάσια, φτάνουν στο χώρο του χώρου ως ενιαία μονάδα. Ο συμπαγής σχεδιασμός τους-συχνά στεγάζεται σε ακροδέκτες ανθεκτικών στις καιρικές συνθήκες-κατευθύνει 30-50% λιγότερο χώρο από τους συμβατικούς υποσταθμούς, καθιστώντας τους ιδανικούς για πολυσύχναστες πόλεις, βιομηχανικά πάρκα ή απομακρυσμένες τοποθεσίες με περιορισμένη γη. Η εγκατάσταση είναι επίσης ταχύτερη: ένας υποσταθμός τύπου κουτιού μπορεί να λειτουργήσει μέσα σε λίγες μέρες, σε σύγκριση με εβδομάδες ή μήνες για παραδοσιακές κατασκευές. Αυτή η ταχύτητα είναι ανεκτίμητη για αποκατάσταση ισχύος έκτακτης ανάγκης, εργοτάξια ή συμβάντα που απαιτούν προσωρινή ισχύ.
Βελτιωμένη ασφάλεια και αξιοπιστία
Η ασφάλεια είναι πρωταρχικής σημασίας στα ηλεκτρικά συστήματα και οι υποσταθμοί τύπου κουτιού σχεδιάζονται με πολλαπλές διασφαλίσεις. Εξασφαλισμένοι σε ισχυρά, γειωμένα περιβλήματα, προστατεύουν τα εσωτερικά συστατικά από τους περιβαλλοντικούς κινδύνους (σκόνη, βροχή, βανδαλισμό) και αποτρέπουν την μη εξουσιοδοτημένη πρόσβαση, μειώνοντας τον κίνδυνο ατυχημάτων. Οι προηγμένες συσκευές προστασίας - όπως οι διακόπτες κυκλώματος, οι ασφάλειες και οι συγκρατητές των υπερτάσεων - ενσωματώνονται για την ανίχνευση και απομόνωση των ελαττωμάτων, την ελαχιστοποίηση του χρόνου διακοπής και την πρόληψη ζημιών σε συνδεδεμένο εξοπλισμό. Για βιομηχανίες όπως η κατασκευή ή η υγειονομική περίθαλψη, όπου οι διακοπές εξουσίας μπορεί να έχουν σοβαρές συνέπειες, αυτή η αξιοπιστία δεν είναι διαπραγματεύσιμη.
Ευελιξία για διάφορες εφαρμογές
Οι υποσταθμοί τύπου πλαισίου είναι εξαιρετικά προσαρμόσιμοι, προσαρμόσιμα σε ένα ευρύ φάσμα απαιτήσεων τάσης (από χαμηλή έως μέση τάση) και δυναμικότητες ισχύος. Αυτή η ευελιξία τα καθιστά κατάλληλα για διάφορες εφαρμογές: αστικές κατοικημένες περιοχές, εμπορικά συγκροτήματα, βιομηχανικές εγκαταστάσεις, εκμεταλλεύσεις ανανεώσιμων πηγών ενέργειας (ηλιακή ενέργεια, άνεμος) και απομακρυσμένη υποδομή (πύργοι τηλεπικοινωνιών, χώροι εξόρυξης). Μπορούν επίσης να ρυθμιστούν για συγκεκριμένες ανάγκες, όπως η εξωτερική ή εσωτερική χρήση, η αρθρωτή επέκταση ή η ενσωμάτωση με τεχνολογίες έξυπνων δικτύων για απομακρυσμένη παρακολούθηση. Αυτή η προσαρμοστικότητα διασφαλίζει ότι παραμένουν σχετικές καθώς οι απαιτήσεις εξουσίας εξελίσσονται.
Κόστος-αποτελεσματικότητα κατά τη διάρκεια ζωής
Ενώ η αρχική επένδυση σε υποσταθμό τύπου κουτιού μπορεί να είναι συγκρίσιμη με έναν παραδοσιακό υποσταθμό, το κόστος του κύκλου ζωής τους είναι σημαντικά χαμηλότερο. Η εργοστασιακή συναρμολόγηση μειώνει τα επιτόπια έξοδα εργασίας και ελαχιστοποιεί τις καθυστερήσεις των κατασκευών, μειώνοντας το κόστος εγκατάστασης. Ο συμπαγής σχεδιασμός τους μειώνει επίσης το κόστος απόκτησης και συντήρησης της γης - τα εξαρτήματα FEWER σημαίνουν απλούστερες επιθεωρήσεις και επισκευές. Επιπλέον, η ανθεκτικότητά τους (ανθεκτική στη διάβρωση, τις ακραίες θερμοκρασίες και το μηχανικό στρες) επεκτείνει την επιχειρησιακή τους ζωή, συχνά υπερβαίνει τα 20 χρόνια με ελάχιστη συντήρηση. Για επιχειρήσεις κοινής ωφέλειας και επιχειρήσεις που αναζητούν μακροπρόθεσμη αξία, οι υποσταθμοί τύπου κουτιού προσφέρουν μια οικονομικά αποδοτική λύση.
Ισχυρός σχεδιασμός περιβλήματος
Το περίβλημα είναι η πρώτη γραμμή άμυνας, προστατεύοντας τα εσωτερικά εξαρτήματα από εξωτερικές συνθήκες. Τα περιβλήματα υψηλής ποιότητας είναι κατασκευασμένα από γαλβανισμένο χάλυβα ή ανοξείδωτο χάλυβα, με σφραγίδες που είναι ανθεκτικές στις καιρικές συνθήκες (IP54 ή υψηλότερη βαθμολογία) για να αντισταθούν στη σκόνη και την εισροή νερού. Για σκληρά περιβάλλοντα (παράκτιες περιοχές, βιομηχανικές ζώνες) εφαρμόζονται, εφαρμόζονται ανθεκτικές στη διάβρωση. Το περίβλημα θα πρέπει επίσης να περιλαμβάνει συστήματα εξαερισμού για την πρόληψη των θυρών πρόσβασης για την υπερθέρμανση και την κλειδαριά για ασφαλή συντήρηση.
Αποτελεσματική ολοκλήρωση μετασχηματιστή
Ο μετασχηματιστής είναι η καρδιά του υποσταθμού, υπεύθυνος για τη μετατροπή της τάσης. Αναζητήστε μετασχηματιστές με βαθμολογίες υψηλής απόδοσης (IE2 ή υψηλότερη) για να ελαχιστοποιήσετε την απώλεια ενέργειας. Τα συστήματα ψύξης-που έχουν πυκνωμένα για μικρότερες μονάδες, πετρελαιοκηλίδες ή αναγκαστικά-αέρα για μεγαλύτερες δυνατότητες-η μετασχηματιστή λειτουργεί σε ασφαλείς περιοχές θερμοκρασίας. Για περιοχές ευαίσθητες στο θόρυβο (γειτονιές κατοικιών), οι μετασχηματιστές χαμηλής ήχου (κάτω από 65 dB) είναι ιδανικές.
Προχωρημένος διακόπτης και προστασία
Τα χειριστήρια διακόπτη, προστατεύουν και απομονώνουν ηλεκτρικά κυκλώματα. Οι υποσταθμοί τύπου κιβωτίου υψηλής ποιότητας περιλαμβάνουν διακόπτες κυκλώματος κενού (VCBS) ή με μοχώματα από αέρα (AIS) για αξιόπιστη λειτουργία. Συσκευές προστασίας, όπως ρελέ υπερέντασης, ρελέ σφαλμάτων γείωσης και διασταυρώσεις που διασφαλίζονται κατά των υπερφόρτωσης, βραχυκυκλώματα και αιχμές τάσης. Οι σύγχρονες μονάδες μπορούν επίσης να ενσωματώσουν ρελέ ψηφιακής προστασίας για ακριβή ανίχνευση σφαλμάτων και απομακρυσμένη λειτουργία.
Συμβατότητα έξυπνων δικτύων
Όλο και περισσότερο, οι υποσταθμοί τύπου κουτιού είναι εξοπλισμένοι με έξυπνες τεχνολογίες για απομακρυσμένη παρακολούθηση και έλεγχο. Χαρακτηριστικά όπως η συμβατότητα SCADA (εποπτικός έλεγχος και απόκτηση δεδομένων), αισθητήρες IoT και θύρες επικοινωνίας (Ethernet, 4G/5G) επιτρέπουν στους χειριστές να παρακολουθούν τα επίπεδα τάσης, τη ροή ρεύματος και την κατάσταση του εξοπλισμού σε πραγματικό χρόνο. Αυτό επιτρέπει την προγνωστική συντήρηση, μειώνει το χρόνο διακοπής και βελτιστοποιεί την κατανομή ενέργειας - κρίσιμη για τις έξυπνες πόλεις και τα σύγχρονα δίκτυα.
Συμμόρφωση με τα διεθνή πρότυπα

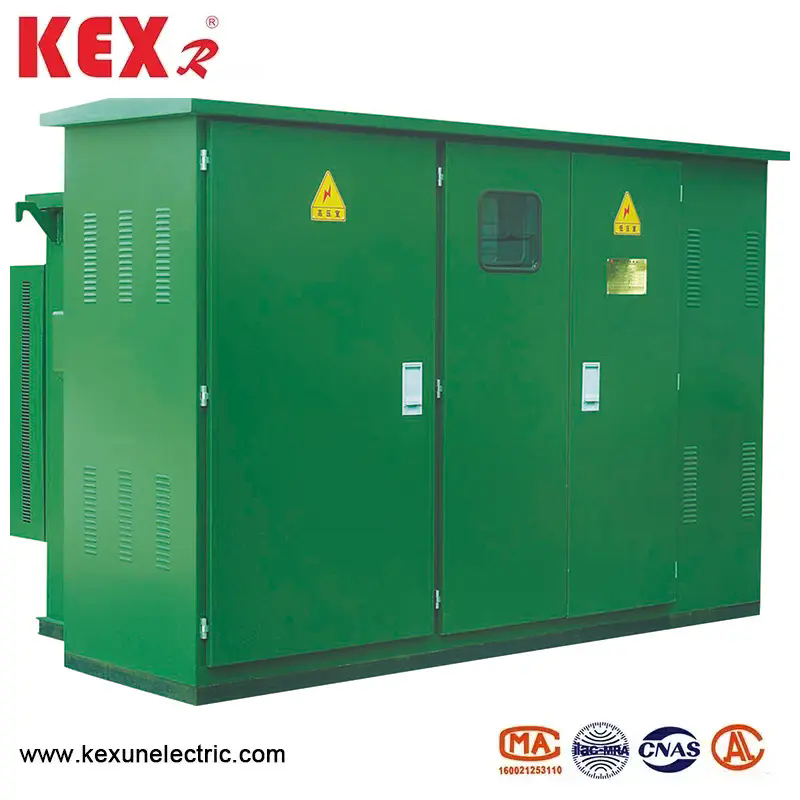

WΕ ειδικεύεται σε υποσταθμούς τύπου κουτιού κατασκευής που συνδυάζουν την ανθεκτικότητα, την αποτελεσματικότητα και την έξυπνη λειτουργικότητα. Οι μονάδες μας είναι σχεδιασμένες για διάφορες εφαρμογές, από αστικά δίκτυα έως βιομηχανικές εγκαταστάσεις και έργα ανανεώσιμων πηγών ενέργειας. Παρακάτω είναι οι προδιαγραφές των μοντέλων μας με τις καλύτερες πωλήσεις:
Χαρακτηριστικό
|
Compact Urban BTS (KX-100)
|
Βιομηχανικό BTS βαρέως τύπου (KX-500)
|
Ανανεώσιμες πηγές ενέργειας BTS (KX-300)
|
Βαθμολογία τάσης
|
Πρωτοβάθμια: 10kv; Δευτερεύουσα: 0.4kv
|
Πρωτοβάθμια: 35kv; Δευτερεύουσα: 10kv/0.4kv
|
Πρωτοβάθμια: 10kv; Δευτερεύουσα: 0.4kv/35kv
|
Ικανότητα ρεύματος
|
1000KVA
|
5000kva
|
3000KVA
|
Τύπος μετασχηματιστή
|
Αποδοχή πετρελαίου, απόδοση IE2, χαμηλού θορύβου (<60dB)
|
Αποδέσμευση πετρελαίου, απόδοση IE3, ψύξη αναγκαστικού αέρα
|
Ξηρός τύπος (εποξειδική ρητίνη), απόδοση IE3, ανθεκτική σε σκόνη
|
Υλικό περιβλήματος
|
Γαλβανισμένο χάλυβα με επικάλυψη σκόνης (IP55 βαθμολογημένη)
|
304 από ανοξείδωτο χάλυβα με επικάλυψη κατά της διάσπασης (ονομαστική IP65)
|
Γαλβανοποιημένος χάλυβας με επικάλυψη ανθεκτικής στην υπεριώδη ακτινοβολία (βαθμολογία IP65)
|
Διακόπτης
|
Οι διακόπτες κυκλώματος κενού (VCB) για την πρωτογενή. MCCB για δευτεροβάθμια
|
SF6 μόνωση SwitchGear (πρωτεύουσα); VCB (δευτεροβάθμια)
|
VCB (πρωτεύουσα); Smart MCCB με μέτρηση ενέργειας (δευτεροβάθμια)
|
Χαρακτηριστικά προστασίας
|
Υπερογκεύσεις, σφάλμα γης και προστασία υπερτάσεων
|
Υπερογκεκριμένο, σφάλμα γης, διαφορική προστασία, παρακολούθηση θερμοκρασίας
|
Υπεροδείκτης, αντίστροφη ισχύς, ρύθμιση τάσης, προστασία κύματος
|
Έξυπνες δυνατότητες
|
Βασική ενσωμάτωση SCADA, παρακολούθηση απομακρυσμένης κατάστασης
|
Advanced SCADA, αισθητήρες IoT, συνδεσιμότητα 4G/5G, ειδοποιήσεις πρόβλεψης συντήρησης
|
Παρακολούθηση ηλιακής/αιολικής ενέργειας, συγχρονισμός δικτύου, τηλεχειριστήριο
|
Διαστάσεις (L × W × H)
|
2.5m x 1.8m x 2.2m
|
4.5m x 2.5m x 3.0m
|
3.5m x 2.0m x 2.5m
|
Βάρος
|
2500 κιλά
|
8000 κιλά
|
4500 κιλά
|
Περιβάλλον εγκατάστασης
|
Εσωτερική/εξωτερική (αστικές, κατοικημένες περιοχές)
|
Υπαίθρια (βιομηχανικές ζώνες, βαρέως μηχανήματα)
|
Υπαίθρια (ηλιακά αγροκτήματα, αιολικά πάρκα, απομακρυσμένες ανανεώσιμες περιοχές)
|
Συμμόρφωση
|
IEC 62271, GB 50060, πιστοποιημένο CE
|
IEC 62271, ANSI C37.20, UL
|
IEC 62271, IEEE 1547 (διασύνδεση δικτύου), πιστοποιημένη Tüv
|
Εγγύηση
|
5ετής εγγύηση για το περίβλημα και τον μετασχηματιστή
|
Εγγύηση 7 ετών για περίβλημα και μετασχηματιστή
|
6ετή εγγύηση για περίβλημα και μετασχηματιστή
|
