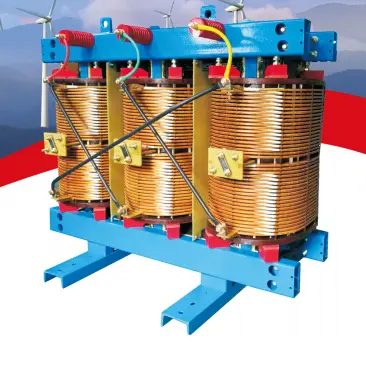

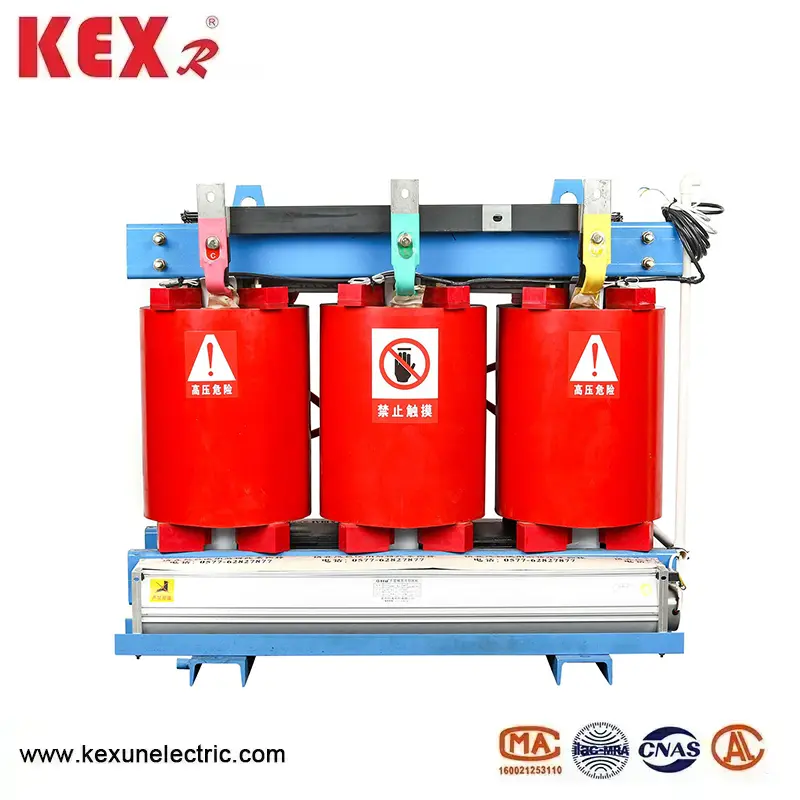

Μετασχηματιστής ξηρού τύπου φιλικού προς το περιβάλλον

◆ πυρήνας του μετασχηματιστή ξηρού τύπου SGB10 τύπου SGB10

Ο πυρήνας του σιδήρου είναι κατασκευασμένος από εισαγόμενα σιτηρά υψηλής ποιότητας υψηλής ποιότητας μαγνητικής αγωγιμότητας φύλλα πυριτίου που στοιβάζονται μαζί. Η πλήρως κεκλιμένη δομή άρθρωσης 45 ° υιοθετεί μια ελαστική συσκευή στερέωσης μεταξύ της περιέλιξης και του πυρήνα του σιδήρου, η οποία επιτρέπει στον μετασχηματιστή να έχει χαμηλή απώλεια χωρίς φορτίο. ένα σύνολο. Η περιέλιξη σταθεροποιείται με ελαστικά μαξιλαράκια και η δομή buffering μπορεί να μειώσει το επίπεδο των κραδασμών και τον θόρυβο της περιέλιξης.

◆ πηνία υψηλής και χαμηλής τάσης

Τα πηνία υψηλής και χαμηλής τάσης είναι κατασκευασμένα από υλικό μόνωσης Nomex και επανειλημμένα εμποτίζονται με εμποτισμένο χρώμα χωρίς διαλύτη χρησιμοποιώντας εξοπλισμό πίεσης κενού VPL και στη συνέχεια ψήνονται και θεραπεύονται σε υψηλές θερμοκρασίες πολλές φορές. Το πηνίο υψηλής τάσης υιοθετεί μια συνεχή δομή με υψηλή μηχανική αντοχή και καλές συνθήκες διάχυσης της θερμότητας, αποφεύγοντας τα μειονεκτήματα της υψηλής τάσης μεταξύ των στρώσεων, της κακής ικανότητας διάχυσης θερμότητας, της εύκολης θερμικής διάσπασης και της χαμηλής μηχανικής αντοχής των κυλινδρικών κυλινδρικών πηνίων, βελτιώνοντας έτσι την αξιοπιστία της λειτουργίας του προϊόντος. Το πηνίο χαμηλής τάσης υιοθετεί ένα αλουμινόχαρτο ή διαμήκης δομής υψηλού ρεύματος αεραγωγών. Το εμποτισμένο πηνίο έχει εξαιρετική αντοχή στην υγρασία και μπορεί να αντέξει τις επιπτώσεις πιο αποτελεσματικά, δεν έχει ρωγμές ή μερική απόρριψη και είναι εύκολο να στεγνώσει, να αποσυντίθεται και να ανακυκλώσει μετά τη διάρκεια ζωής του, προστατεύοντας το περιβάλλον.

◆ Shell

Εάν χρειαστεί, το Kexun Electric μπορεί να παρέχει κελύφη με επίπεδα προστασίας IP20 ή IP23. Η έννοια του επιπέδου προστασίας περιβλήματος LP20 είναι ότι τα στερεά ξένα αντικείμενα με διάμετρο 12mm δεν επιτρέπεται να εισέλθουν.

◆ Προστασία υπερθέρμανσης

Για να ληφθούν προστατευτικά μέτρα κατά της υπερθέρμανσης του πηνίου, ο μετασχηματιστής ξηρού τύπου SGB10 τύπου SGB10 του 315KVA και άνω είναι εξοπλισμένος με μια συσκευή προστασίας θερμοκρασίας. Αυτή η συσκευή χρησιμοποιεί στοιχεία ανίχνευσης θερμοκρασίας ενσωματωμένα στην περιέλιξη χαμηλής τάσης ως πηγή σήματος για το ψηφιακό όργανο οθόνης. Όταν αλλάζει η θερμοκρασία μέσα στην κάλυψη της χαμηλής τάσης, το ψηφιακό όργανο εμφάνισης της ανίχνευσης θερμοκρασίας εμφανίζει μια νέα τιμή θερμοκρασίας και εκτελεί λειτουργίες ελέγχου και συναγερμού με βάση αυτή την τιμή θερμοκρασίας για την προστασία του μετασχηματιστή.

◆ Χωρητικότητα υπερφόρτωσης

Ο μετασχηματιστής ξηρού τύπου τύπου SGB10 που είναι φιλικός προς το περιβάλλον, υιοθετεί μια νέα δομή, νέα υλικά και νέες διαδικασίες, με καλές συνθήκες διάχυσης θερμότητας, μακρά θερμική διάρκεια ζωής και εξαιρετικά ισχυρή ικανότητα υπερφόρτωσης, μπορεί να λειτουργήσει με ασφάλεια και αξιόπιστη για μεγάλο χρονικό διάστημα κάτω από 120%υπερφόρτωση. Στο παλιό περιβάλλον 23, δεν υπάρχει ανάγκη για ψύξη ανεμιστήρων και μπορεί ακόμα να λειτουργεί σε πλήρες φορτίο για μεγάλο χρονικό διάστημα.

◆ Ασφάλεια

Ο μετασχηματιστής ξηρού τύπου τύπου SGB10 είναι ο μετασχηματιστής ξηρού τύπου υψηλότερης ασφάλειας που διατίθεται σήμερα, όλα τα υλικά μόνωσης είναι μη εύφλεκτα, αυτοαποκαλούμενοι, μη τοξικοί και περιέχουν λιγότερο από το 10% των εύφλεκτων ουσιών σε σύγκριση με τα εποξειδικά προϊόντα χύτευσης. Epoxy Cast Transformers. Το SG (b) 10 νέο προϊόν επιδεικνύει ανώτερη απόδοση σε εφαρμογές με υψηλές απαιτήσεις ασφαλείας, υγρές και καυτές συνθήκες και φτωχό αερισμό, όπως δύναμη, μετρό, πλοίο, χημικά και μεταλλουργικές βιομηχανίες.

◆ Εξαιρετική αντίσταση υγρασίας

Το σύστημα μόνωσης NOMEX του μετασχηματιστή ξηρού τύπου τύπου SGB10 είναι ικανός να αντέξει την εισβολή της υγρασίας. Η τοποθέτηση του προχωρημένου εξοπλισμού VPL και της τεχνολογίας εμποτισμού κενού.

◆ Μικρότερος όγκος και ελαφρύτερο βάρος

Ο μετασχηματιστής ξηρού τύπου τύπου SGB10 χρησιμοποιεί το DuPont Nomex@ Paper ως κύριο υλικό μόνωσης και το χρησιμοποιεί ως ένα υβριδικό σύστημα μόνωσης στο πιο καυτό σημείο του μετασχηματιστή, μειώνοντας το μέγεθος και το βάρος του σε σύγκριση με την εποξειδική ρητίνη σε μετασχηματιστές της ίδιας ικανότητας.

◆ Προστασία του περιβάλλοντος

Ο μετασχηματιστής ξηρού τύπου τύπου SGB10 μπορεί να αποσυντεθεί και να ανακυκλωθεί μετά τη διάρκεια ζωής του, ξεπερνώντας το ελάττωμα της εποξειδικής ρητίνης μετασχηματιστές ξηρού τύπου που δεν μπορούν να αποσυντεθούν και να μολύνουν τη βαφή του περιβάλλοντος στη στερεοποίηση και τη σύντηξη ρητίνης και γυάλινης ίνας σε μια συνολική διάρκεια ζωής.

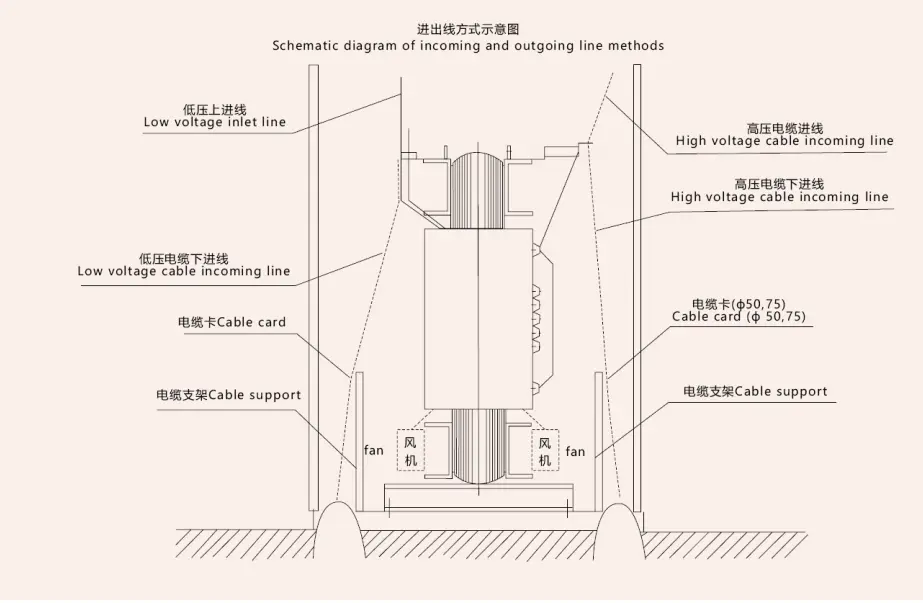

◆ καλωδίου μολύβδου

Ο ακροδέκτης εξόδου υψηλής τάσης είναι σταθερός στο πάνω μέρος της περιέλιξης και η βρύση βρίσκεται στη μέση της περιέλιξης. Σε περίπτωση διακοπής ρεύματος, η βρύση αλλάζει μέσω ενός τεμαχίου σύνδεσης για να ρυθμίσει την τάση εξόδου. Το εξερχόμενο τερματικό χαμηλής τάσης είναι ένας αγώνας τύπου πλάκας, η οποία συνδέεται αξιόπιστα με την εξερχόμενη λωρίδα μέσα από τα μπουλόνια.

◆ Σχετικά πρότυπα

GB1094.11-2007 "Μετασχηματιστές ξηρού τύπου"

GB/T10228-1997 "Τεχνικές παράμετροι και

Απαιτήσεις για μετασχηματιστές ισχύος ξηρού τύπου "

GB/T17211-1998 "Οδηγός φόρτωσης για μετασχηματιστές ισχύος ξηρού τύπου"

JB/T10088-2004 "Επίπεδο ήχου 6-220kv μετασχηματιστών ισχύος"

GB4208-1993 "βαθμοί προστασίας που παρέχονται από περιβλήματα (κωδικός LP)"

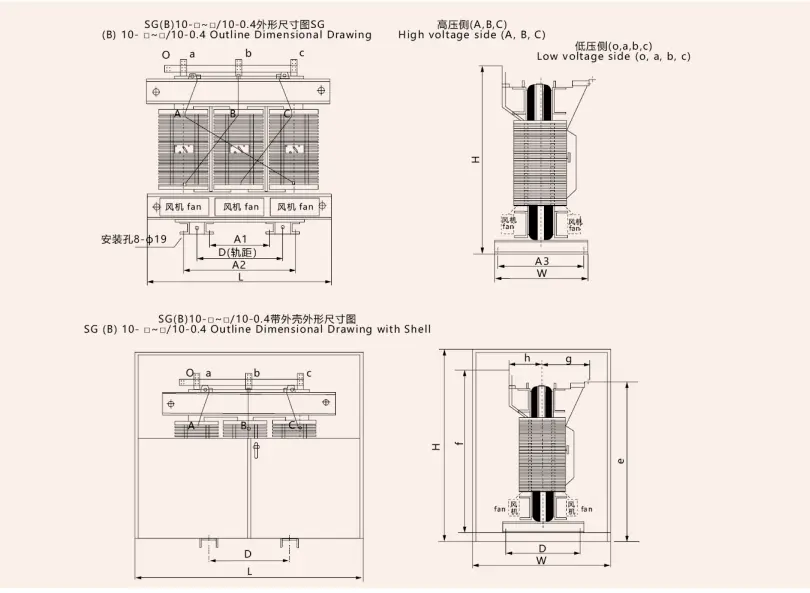

◆ Διαστάσεις εμφάνισης και εγκατάστασης του μετασχηματιστή ξηρού τύπου SGB10

◆ Τεχνικές παράμετροι του 10KV SGB10 Τύπος προς το περιβάλλον μετασχηματιστή ξηρού τύπου
