Κύρια μονάδα δακτυλίου

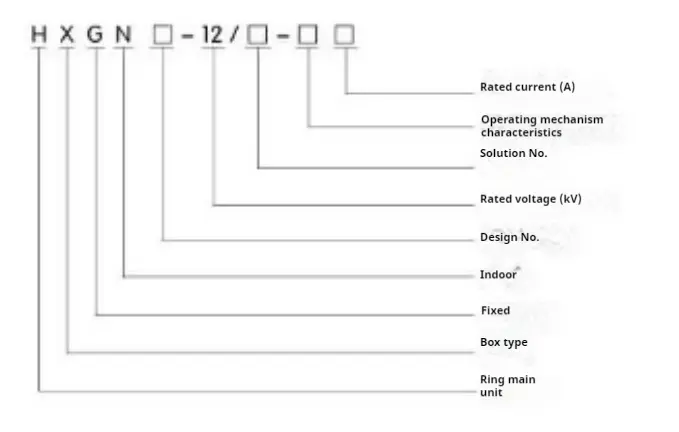

○ Σημασία μοντέλου

○ Κύριες χρήσεις και πεδίο εφαρμογής της κεντρικής μονάδας τύπου HXGH-12 Τύπος

Η κύρια μονάδα δακτυλίου δακτυλίου είναι κατάλληλη για εσωτερικές πλήρεις σύνολα 3,6-12kV τριφασικού εναλλασσόμενου ρεύματος με ενιαίο τμήμα διαύλου 50Hz, το οποίο χρησιμοποιείται για τη λήψη και τη διανομή ηλεκτρικής ενέργειας και έχει τις λειτουργίες ελέγχου, προστασίας και παρακολούθησης του κυκλώματος. Μπορεί να εφαρμοστεί σε διάφορους τύπους σταθμών ηλεκτροπαραγωγής, υποσταθμών, βιομηχανικών και εξορυκτικών επιχειρήσεων, πολυώροφων κτιρίων και άλλων τόπων και μπορεί επίσης να συνδυαστεί με ντουλάπια δικτύου δακτυλίων που θα χρησιμοποιηθούν σε σταθμούς μεταγωγής.

○ Κύρια δομή και χαρακτηριστικά της κεντρικής μονάδας τύπου HXGH-12 Τύπος

▶ Η κύρια μονάδα δακτυλίου είναι συγκολλημένη με χάλυβα γωνίας υψηλής ποιότητας.

▶ Η αίθουσα διακόπτη βρίσκεται στο μεσαίο (κάτω) μέρος του υπουργικού συμβουλίου, το οποίο είναι βολικό για εγκατάσταση, εντοπισμό σφαλμάτων και συντήρησης. Το πρότυπο είναι εξοπλισμένο με διακόπτη κυκλώματος ZN63AIVS1-12) και υπάρχει κανάλι απελευθέρωσης πίεσης για την εξασφάλιση προσωπικής ασφάλειας.

▶ Προηγμένος και αξιόπιστος περιστροφικός αποσύνδεσης μπορεί να χρησιμοποιηθεί για να εισέλθει με ασφάλεια στην αίθουσα διακόπτη για συντήρηση όταν χρεώνεται ο κύριος δίαυλος. Ο προχωρημένος και αξιόπιστος περιστρεφόμενος αποσυνδεδετής μπορεί να εισέλθει με ασφάλεια στην αίθουσα διακόπτη για συντήρηση όταν ο κύριος δίαυλος είναι ηλεκτρισμένος.

▶ Το επίπεδο προστασίας της κεντρικής μονάδας δακτυλίου είναι IP2X.

▶ Εξοπλισμένο με αξιόπιστη και πλήρως λειτουργική υποχρεωτική μηχανική συσκευή κλειδώματος, η οποία μπορεί να πληροί τις απαιτήσεις των "πέντε προφυλάξεων" απλά και αποτελεσματικά.

◆ Έχετε ένα υπαιτιώδες σύστημα γείωσης.

▶ Η πόρτα είναι εξοπλισμένη με ένα παράθυρο παρατήρησης, το οποίο μπορεί να παρατηρήσει σαφώς την κατάσταση εργασίας των εξαρτημάτων του υπουργικού συμβουλίου.

▶ Ο μηχανισμός λειτουργίας είναι κλειδωμένος από μια μηχανική κλειδαριά που είναι πιο αξιόπιστη από το XGN66-12.

▶ Τα εισερχόμενα και εξερχόμενα καλώδια είναι χαμηλότερα από το μπροστινό μέρος του πυθμένα του υπουργικού συμβουλίου, το οποίο είναι βολικό για τους χρήστες να συνδεθούν.

○ Χρήση περιβαλλοντικών συνθηκών της κεντρικής μονάδας τύπου HXGH-12 Τύπος

1. Το ανώτατο όριο της θερμοκρασίας περιβάλλοντος είναι +40 ℃ και το κατώτερο όριο είναι -10 ℃.

2. Το υψόμετρο της κεντρικής μονάδας δακτυλίου θα πρέπει να είναι μικρότερο από 1000 μέτρα.

3. Η ημερήσια μέση τιμή της σχετικής υγρασίας του αέρα δεν υπερβαίνει το 95%και η μηνιαία μέση τιμή δεν υπερβαίνει το 90%. Η ημερήσια μέση τιμή των υδρατμών δεν είναι μεγαλύτερη από 2,2x10-3MPa και η μηνιαία μέση τιμή είναι 1,8x10-3MPa.

● Κύρια τεχνική παράμετρος της κεντρικής μονάδας HXGN □ -12 τύπου Modular Ring
