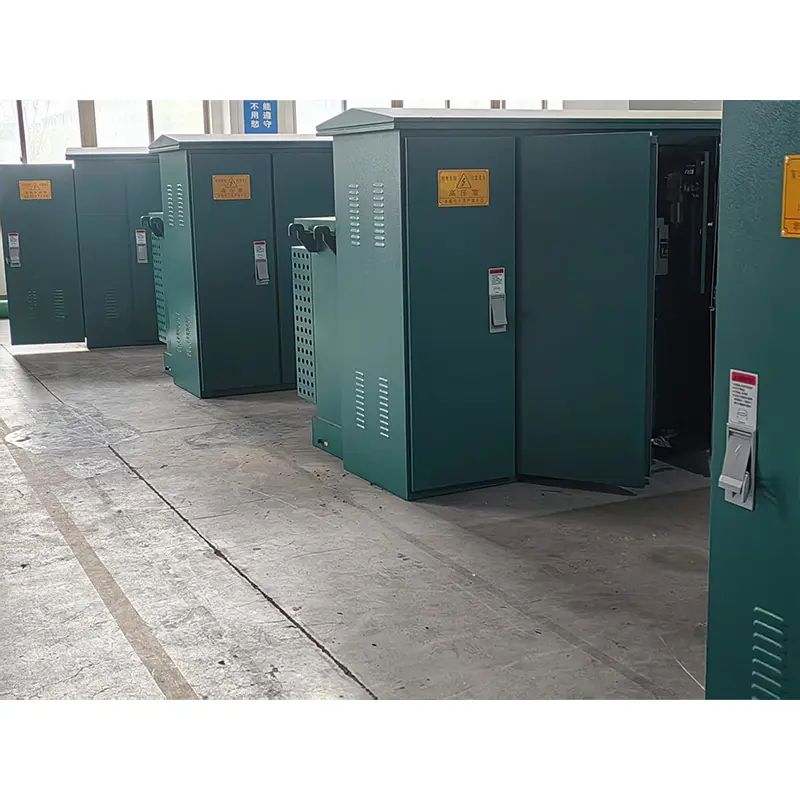

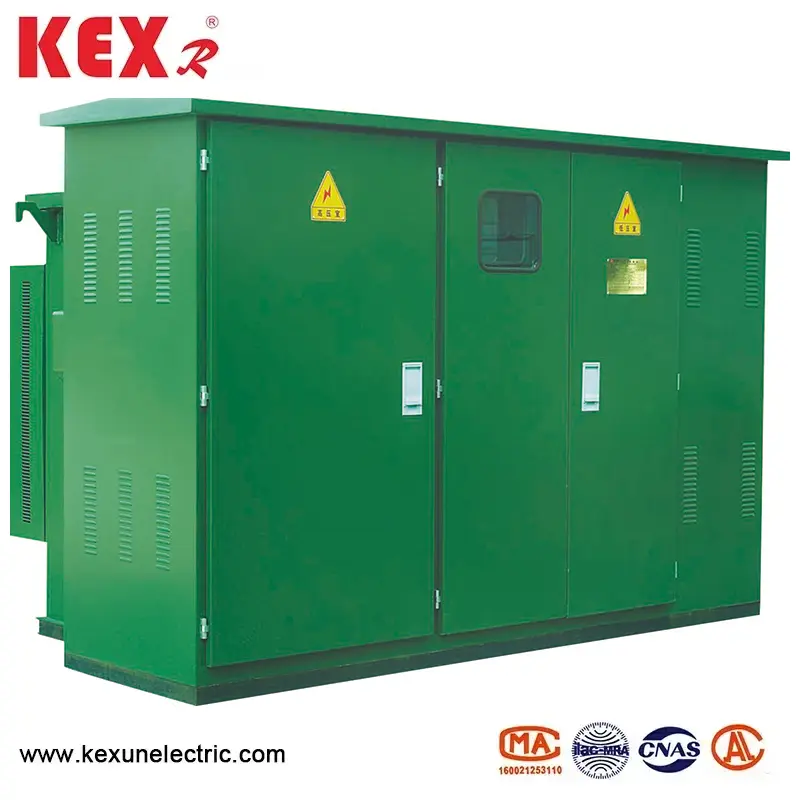

Αμερικανικός τύπος κλειστός υποσταθμός

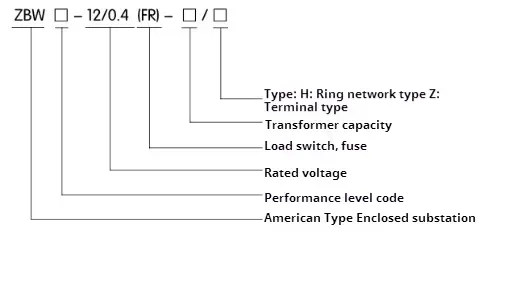

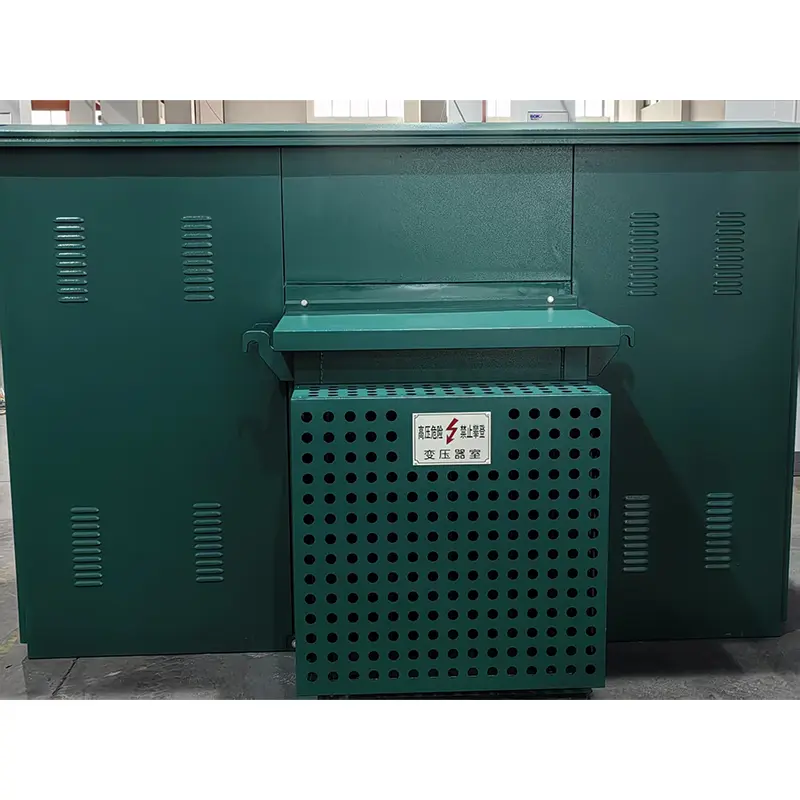

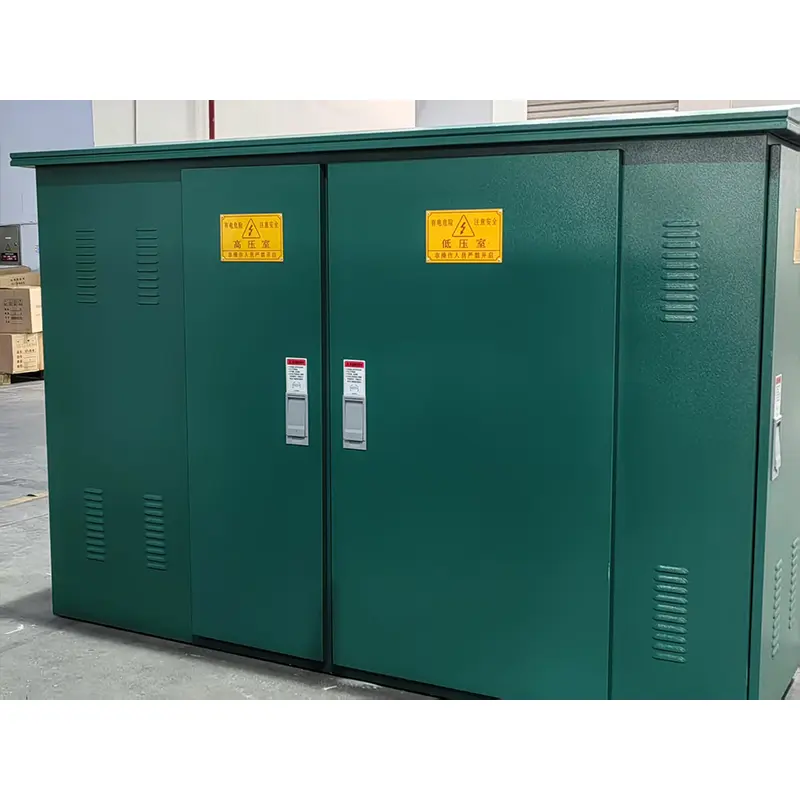

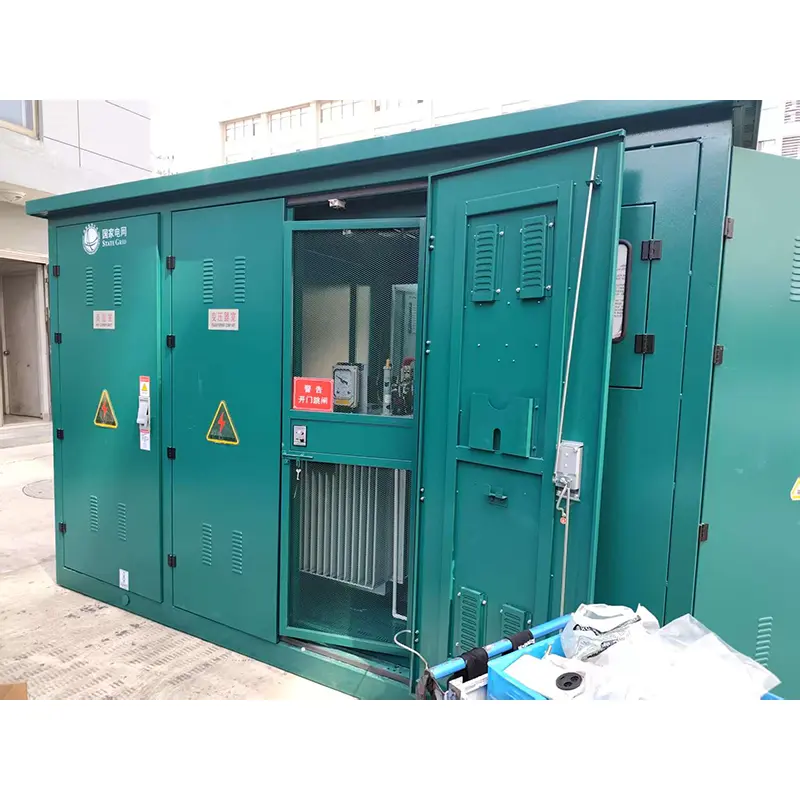

● Μοντέλο έννοια του κλειστού υποσταθμού τύπου ZBW-12

● Χαρακτηριστικά της δομής του αμερικανικού τύπου

1. Ο αμερικανικός τύπος κλειστού υποσταθμού υιοθετεί τη συμπαγής δομή, μικρό όγκο, μόνο περίπου 1/3 ~ 1,5 του εγχώριου ευρωπαϊκού μετασχηματιστή κουτιού με την ίδια χωρητικότητα, μειώνοντας σημαντικά τον χώρο του δαπέδου.

2. Πλήρως σφραγισμένη και πλήρως μονωμένη δομή, δεν απαιτείται απόσταση μόνωσης και προστατεύεται αξιόπιστα η προσωπική ασφάλεια.

3. Αμερικανικός τύπος κλειστού υποσταθμού χρησιμοποιώντας καλωδίωση υψηλής τάσης τόσο για το δίκτυο δακτυλίων όσο και για το τερματικό, με εύκαμπτο τρόπο τροφοδοσίας και υψηλή αξιοπιστία.

4. Εξαιρετική απόδοση μετασχηματιστή: χαμηλή απώλεια, χαμηλή θόρυβο και αύξηση χαμηλής θερμοκρασίας. Ισχυρή χωρητικότητα υπερφόρτωσης, αντίσταση βραχυκυκλώματος και αντίσταση στην κρούση.

5. Γνωρίστε όλα τα είδη των απαιτήσεων τροφοδοσίας χαμηλής τάσης, οι οποίες μπορούν να επιλεγούν σύμφωνα με το σχήμα ή να σχεδιαστούν από τον εαυτό σας.

6. Υπάρχουν δύο τύποι κεφαλών καλωδίων: βύσμα αγκώνα 200A και 600 A "T" σταθερός σύνδεσμος καλωδίου, οι οποίες μπορούν να εξοπλιστούν με πλήρως μονωμένους υπαλλήλους οξειδίου του ψευδαργύρου. Η κεφαλή καλωδίου τύπου 200α μπορεί να συνδεθεί και να αποσυνδεθεί με φορτίο και μπορεί επίσης να παίξει το ρόλο του διακόπτη απομόνωσης.

● Συντάγω

Η πλευρά υψηλής τάσης του κλειστού υποσταθμού του αμερικανικού τύπου είναι εφοδιασμένη με προστασία πλήρους εμβέλειας ανά σειρά σύνδεσης ασφαλειών προστασίας αντιγράφων ασφαλείας και ασφαλειών προστασίας, η οποία είναι απλή κατ 'αρχήν, οικονομική και αξιόπιστη. Η ασφαλεία προστασίας αντιγράφων ασφαλείας είναι μια ασφαλεία που περιορίζεται από το πετρέλαιο υψηλής τάσης με μεγάλη χωρητικότητα θραύσης. Μόνο όταν ο μετασχηματιστής αποτυγχάνει εσωτερικά, η πρόσθετη ασφάλεια είναι εξοπλισμένη με μια διπλή ευαίσθητη ασφάλεια, η οποία μπορεί να παρέχει διπλή προστασία του ρεύματος και της θερμοκρασίας. Μετά την εκτόξευση της διπλά ευαίσθητης ασφάλειας, ο πυρήνας της ασφάλειας μπορεί εύκολα να αντικατασταθεί στο χώρο του ξενοδοχείου.

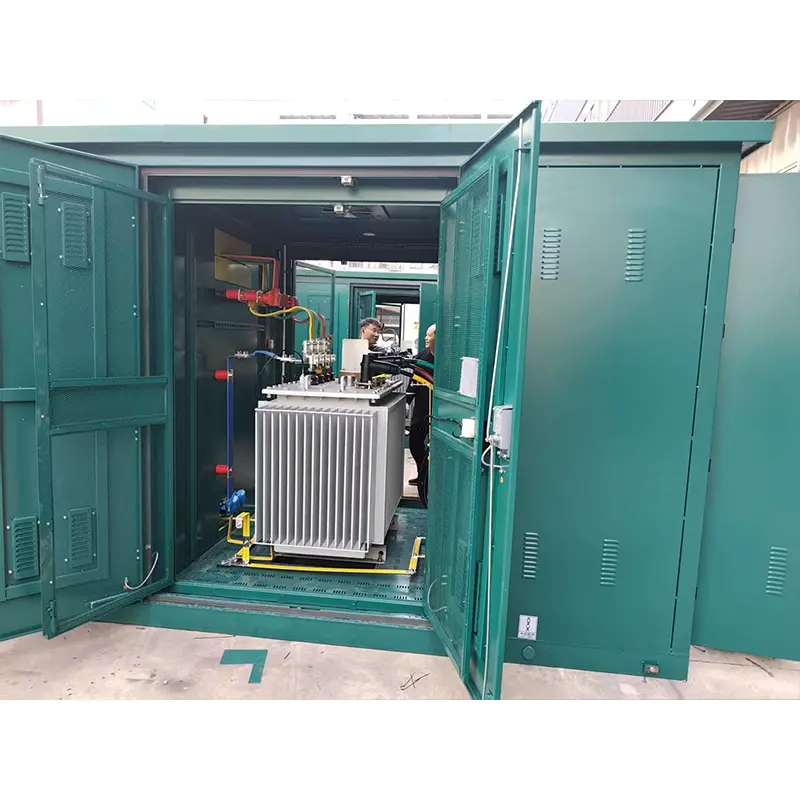

● Δομή και ακολουθία λειτουργίας

1. Η διάταξη

Για το σχήμα και τη δομή του κλειστού υποσταθμού 10KV ZBW-12, βλ. Σχήμα 2 και Εικόνα 3. Η δεξαμενή λαδιού χωρίζεται σε δύο μέρη: το επάνω μέρος είναι η δεξαμενή λαδιού υψηλής τάσης και το κάτω μέρος είναι η δεξαμενή λαδιού μετασχηματιστή. Τα δύο μέρη είναι μόνο ηλεκτρικά συνδεδεμένα, αλλά το λάδι είναι μπλοκαρισμένο. Το σχηματικό διάγραμμα παρουσιάζεται στο σχήμα 1, στο οποίο οι γραμμές "I" και "I" είναι τροφοδότες δικτύου βρόχου ", LL" κλάδους είναι κλάδοι μετασχηματιστών και το "V" είναι έξοδος χαμηλής τάσης. Ο υποσταθμός μπορεί να χρησιμοποιηθεί τόσο στο σύστημα παροχής δικτύου δακτυλίου όσο και στο σύστημα τερματικού και η μετατροπή είναι πολύ βολική. Η τροφοδοσία της γραμμής και του κλάδου "Lⅲ" μετατρέπεται με το διακόπτη φορτίου του δικτύου δακτυλίου. Ταυτόχρονα, ο εισερχόμενος τερματικός σταθμός της πλευράς υψηλής τάσης του μετασχηματιστή είναι εξοπλισμένη με ασφάλειες προστασίας αντιγράφων ασφαλείας και ασφάλειες plug-in για την προστασία του σφάλματος βραχυκυκλώματος και της υπερφόρτωσης και της προστασίας υπερφόρτωσης του κλάδου. Ταυτόχρονα, μπορούν επίσης να εγκατασταθούν συσκευές οθόνης υψηλής τάσης και Lightning. Το άκρο χαμηλής τάσης του μετασχηματιστή εξέρχεται μετά τη διέλευση από ένα μέτρο και έναν διακόπτη κυκλώματος χαμηλής τάσης.

● Διαστάσεις και βάρος του κλειστού υποσταθμού του αμερικανικού τύπου ZBW-12

2. Ασφάλεια προστασίας αντιγράφων ασφαλείας

Συνδέεται σε σειρά με την πρόσθετη ασφάλεια στον κλάδο του μετασχηματιστή (βλ. R1 και R2 στο σχήμα 2) για να σχηματίσουν μια ασφάλεια προστασίας πλήρους εμβέλειας. Φυσάει μόνο όταν υπάρχει σφάλμα βραχυκυκλώματος μέσα στον υποσταθμό, οπότε η πιθανότητα εμφάνισης είναι πολύ χαμηλή. Είναι εγκατεστημένο στην επάνω δεξαμενή λαδιού και η δεξαμενή λαδιού πρέπει να ανοίξει εάν πρόκειται να ενημερωθεί.

3. Πλούσια ασφάλεια

◆ Ο πυρήνας τήξης έχει διπλή ευαισθησία (θερμοκρασία και ρεύμα), δηλαδή λιώνει όταν η πλευρά του φορτίου αποτυγχάνει (υπερφόρτωση ή υπερβολική θερμοκρασία). Η πρόσθετη ασφάλεια και η προστασία αντιγράφων ασφαλείας χρησιμοποιούνται σε σειρά, η οποία μπορεί να προστατεύσει ολόκληρο το εύρος από το μικρό ρεύμα (αρκετές φορές μέσα) έως το μεγάλο ρεύμα (αρκετές δεκάδες kiloamperes) και το μέγιστο ρεύμα θραύσης είναι 50ka.

◆ Η λογική αντιστοίχιση της ασφάλειας αντιγράφων ασφαλείας και της πρόσθετης ασφάλειας επηρεάζει άμεσα την απόδοση ολόκληρου του υποσταθμού. Δείτε τον ακόλουθο πίνακα για ένα μέρος των οδηγιών επιλογής ασφαλειών σε 10kv αμερικανικό τύπο κλειστού υποσταθμού μόνο για αναφορά. Σημείωση: Δεν είναι κατάλληλο για άλλους τύπους υποσταθμών.
