Φωτοβολταϊκό κουτί διασταύρωσης

Το φωτοβολταϊκό κιβώτιο διασταύρωσης που παράγεται από το Kexun στο εργοστάσιο της Κίνας είναι κατάλληλο για το σύστημα παραγωγής ηλεκτρικής ενέργειας φωτοβολταϊκής διαδοχικής παραγωγής, το οποίο αναλαμβάνει το σημαντικό μέρος προστασίας της ισχύος του συστήματος μετατροπέα και ηλεκτρικού δικτύου. Υιοθετεί τη δευτερεύουσα προστασία από αστραπή και το επίπεδο προστασίας είναι IP65, το οποίο χρησιμοποιείται για υπαίθρια εγκατάσταση για να ικανοποιήσει τις απαιτήσεις της αδιάβροχης, της υπεριώδους, της υπεριώδους προστασίας και της διάβρωσης του ψεκασμού αλατιού.
Μοντέλο: KXHLX
Μάρκα: Kexr

Αποστολή Ερώτησης

περιγραφή προϊόντος

● Χαρακτηριστικά κουτιού φωτοβολταϊκής διασταύρωσης KXHLX

Η εσωτερική δομή του κιβωτίου φωτοβολταϊκής διασταύρωσης είναι απλή και καθαρή και η καλωδίωση είναι τακτοποιημένη και λογική. Υψηλή αξιοπιστία και απλή συντήρηση. Εξωτερική εγκατάσταση που τοποθετείται τοίχο μπορεί να προσαρμοστεί σε διάφορα σκληρά περιβάλλοντα. Εκτός από τα τυπικά υλικά και τα μεγέθη, μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του χρήστη.

● Τεχνικές παράμετροι του κουτιού φωτοβολταϊκής διασταύρωσης τύπου KXHLX

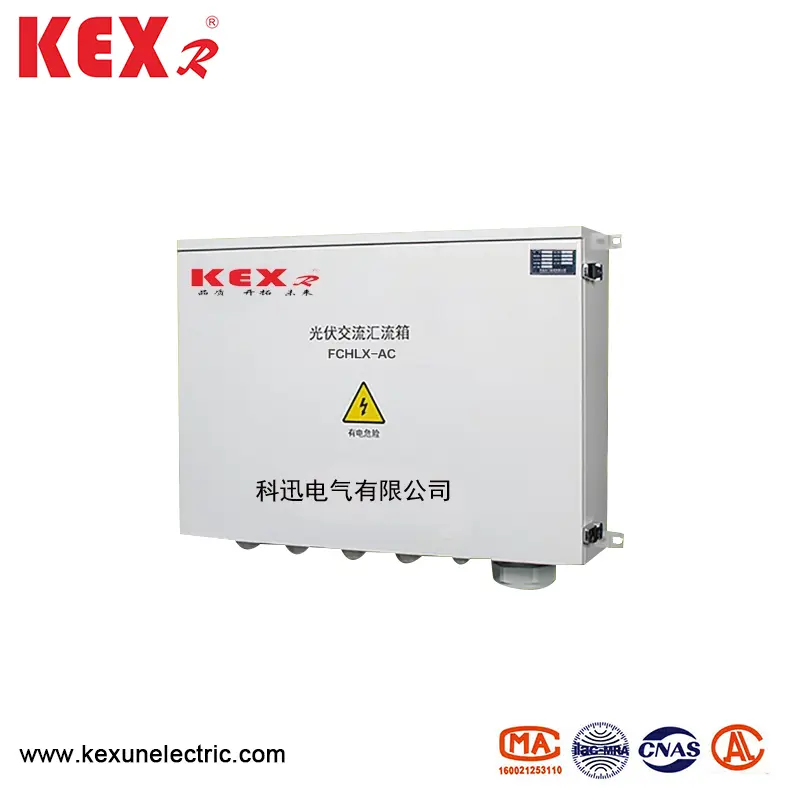

◆ Τύπος AC Φωτοβολταϊκό κουτί διασταύρωσης

Είδος	KXHLX-AC4	KXHLX-AC4	KXHLX-AC8
Γραμμές εισόδου	1 ~ 4	5 ~ 6	7 ~ 8
Μέγιστη τάση εισόδου	690V
Ρεύμα εισόδου γραμμών	0 ~ 100α
Ρεύμα μέγιστης εξόδου	250α	400α	630α
Ονομαστική τάση	480VAC
Επίπεδο προστασίας τάσης	480VAC
Ονομαστική χωρητικότητα ροής (8/20μs)	20ka (αντιστοίχιση σύμφωνα με τις απαιτήσεις των πελατών)
Μέγιστη χωρητικότητα ροής (8/20μs)	40ka (αντιστοίχιση σύμφωνα με τις απαιτήσεις των πελατών)
Χρόνος απόκρισης	＜ 25ms
Θερμοκρασία και υγρασία	Θερμοκρασία εργασίας: -40 ~ 85 ℃, 95%, χωρίς συμπύκνωση και διαβρωτικό αέριο
Υψόμετρο	Λιγότερο από 4000μ.
Υλικό υπουργικού συμβουλίου	Hot Dip γαλβανισμένο χάλυβα πλάκα/ανοξείδωτο χάλυβα/κρύο έλασης χάλυβα πλάκα/πλαστικά μηχανικής
Πτυχίο IP	IP65
Πτυχίο σύνδεσης καλωδίου IP	IP66
Διαστάσεις σύνδεσης καλωδίου: WHD	800600200 mm	800800200 mm	8001000200 mm

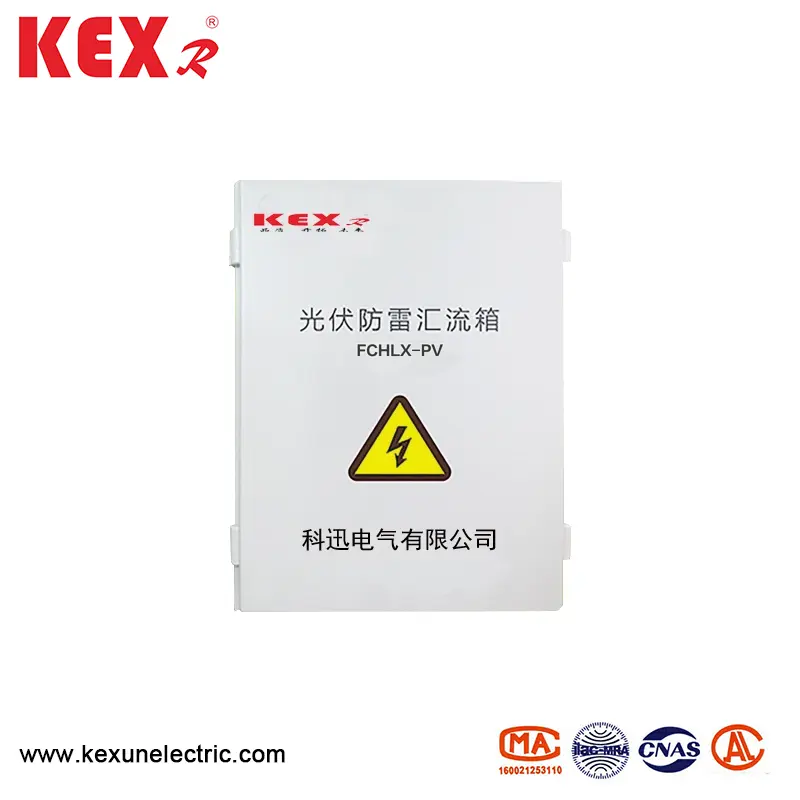

◆ DC Τύπος φωτοβολταϊκής διασταύρωσης

Είδος		Buchhlx-pv6 / 2	Buchhlx-pv6 / 3	Buchhlx-pv6 / 4
Ηλεκτρική παράμετρος	Μέγιστη τάση συστήματος DC	1000	1000	1000
	Max κάθε ρεύμα εισόδου γραμμής	20α	20α	20α
	Μέγιστες γραμμές εισόδου	6	6	8
	Ρεύμα διακόπτη μέγιστης εξόδου	32Α/40Α	20Α/32Α	20Α/32Α
	Μετατροπέας MPPT ποσότητα	2	3	2
	Γραμμές εξόδου	2	3	2
Προστασία από αστραπή	Τύπος δοκιμής	Δευτερεύουσα προστασία	Δευτερεύουσα προστασία	Δευτερεύουσα προστασία
	Ονομαστικό ρεύμα απαλλαγής	20KA	20KA	20KA
	Μέγιστο ρεύμα απαλλαγής	40 κάθη	40 κάθη	40 κάθη
	Επίπεδο προστασίας τάσης	3.8KV	3.8KV	3.8KV
	Μέγιστη συνεχή τάση εργασίας	1050V	1050V	1050V
	Πόλοι	3ρ	3ρ	3ρ
	Χαρακτήρες δομής	Μονάδα προσθήκης
Χαρακτηριστικά προστασίας από αστραπή	Πτυχίο IP	IP65
	Διακόπτης εξόδου	DC Circuit Breaker/DC Rotary Disconnector
	SMC4 αδιάβροχο σύνδεσμο	τυπική διαμόρφωση
	PV DC FUSE	τυπική διαμόρφωση
	Συσκευή προστασίας PV DC DC	τυπική διαμόρφωση
	Μονάδα παρακολούθησης	N
	Διόδους αντιλήψεως	N
	Υλικό πλαισίου	PVC
	Μέθοδος εγκατάστασης	Τύπος κρέμονται τοίχο
	Θερμοκρασία εργασίας	-25 ~ 55 ℃
	Υψόμετρο	2000μ.
	Επιτρεπόμενη υγρασία	0 ~ 95 ％, μη συμπύκνωση
	Πλάτος ύψος βάθος (mm)	400300160	500400190	500400190
