Φωτοβολταϊκό μετασχηματιστή κουτιού βήμα-up

● Βασική σύνθεση του φωτοβολταϊκού κουτιού τύπου YB-12

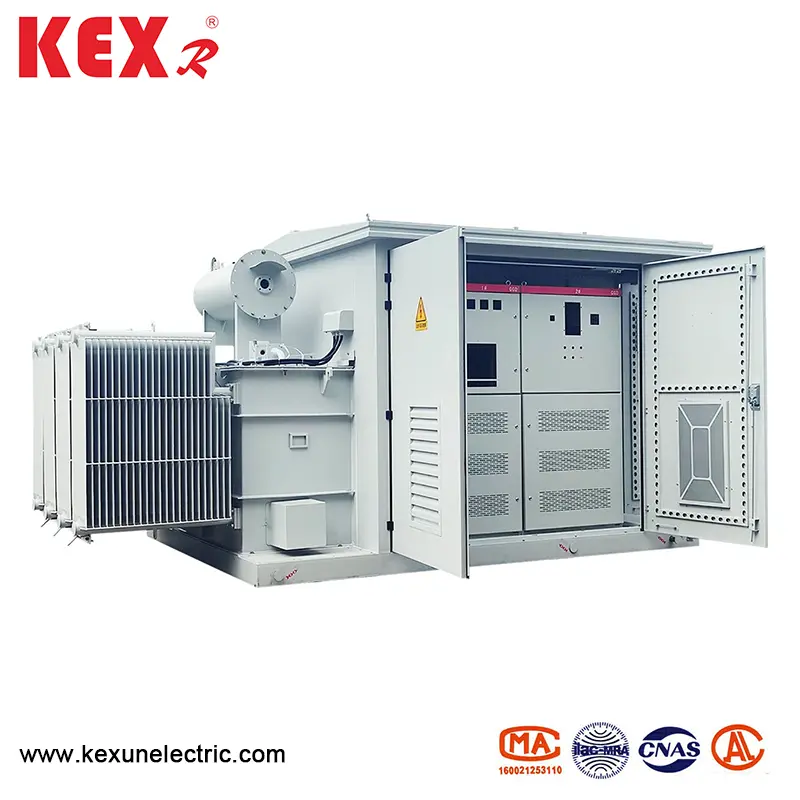

Ο μετασχηματιστής του φωτοβολταϊκού κιβωτίου ταχυτήτων είναι συνήθως ενσωματωμένος σε ένα κουτί με τα ακόλουθα τρία μέρη: ◆ Φωτοβαταϊκός μετατροπέας (προαιρετικό μέρος): Μετατρέψτε την έξοδο του άμεσου ρεύματος (DC) από το ρεύμα των φωτοβολταϊκών ρεύματος. Επίπεδο τάσης που απαιτείται από το δίκτυο ηλεκτρικής ενέργειας (όπως 10kV και 35kV).

◆ Διακόπτης υψηλής τάσης: συμπεριλαμβανομένων των διακόπτη κυκλώματος, των αποσυνδεδετών, των προστατευτικών συσκευών κ.λπ., που χρησιμοποιούνται για τον έλεγχο και την προστασία του συστήματος που συνδέονται με το δίκτυο. Σημείωση: Ορισμένοι μετασχηματιστές κουτιού ενδέχεται να μην περιλαμβάνουν μετατροπείς, αλλά μόνο μετασχηματιστές ώθησης και διακόπτες υψηλής τάσης (που ονομάζονται "μετασχηματιστές καθαρού κουτιού").

● Λειτουργίες πυρήνα του φωτοβολταϊκού μετασχηματιστή κουτιού βημάτων

◆ Ενίσχυση τάσης: πληρούν τις απαιτήσεις του δικτύου ηλεκτρικής ενέργειας για τάση συνδεδεμένη με το δίκτυο.

◆ Απομόνωση ηλεκτρικής ενέργειας: Το φωτοβολταϊκό σύστημα απομονώνεται ηλεκτρικά από το ηλεκτρικό δίκτυο μέσω του μετασχηματιστή.

◆ Λειτουργία προστασίας: υπερ-ρεύμα, υπερβολική τάση, βραχυκύκλωμα, προστασία των νησιών κ.λπ.

◆ Παρακολούθηση και έλεγχος: Υποστήριξη απομακρυσμένης παρακολούθησης και συλλογή δεδομένων όπως τάση, ρεύμα και ισχύς σε πραγματικό χρόνο.

● Φωτοβολταϊκά Τεχνικά χαρακτηριστικά μετασχηματιστή κουτιού

◆ Η αποτελεσματική διάχυση της θερμότητας: ο εξαερισμός ή η εξαναγκασμένη διάχυση θερμότητας (όπως οι ανεμιστήρες και τα κλιματιστικά) θα πρέπει να λαμβάνονται υπόψη στο σχεδιασμό του κιβωτίου για να αποφευχθεί η υψηλή θερμοκρασία που επηρεάζει τη διάρκεια ζωής του εξοπλισμού.

◆ Βαθμός προστασίας: Συνήθως IP54 ή υψηλότερη, ανθεκτική σε σκόνη, ανθεκτική από υγρασία και αλάτι ομίχλης (κατάλληλο για περιοχές παράκτιων ή υψηλών υψομέτρων).

◆ Μετασχηματιστής χαμηλής απώλειας: Το άμορφο κράμα ή η εξοικονόμηση ενέργειας από πυριτίου χάλυβα χρησιμοποιείται για τη μείωση της απώλειας χωρίς φορτίο.

◆ Ευφυής σύνδεση πλέγματος: Λειτουργίες υποστήριξης όπως αντισταθμιστική αντιστάθμιση ισχύος (SVG) και αρμονική καταστολή και συμμορφώνονται με τις προδιαγραφές του δικτύου ηλεκτρικής ενέργειας.

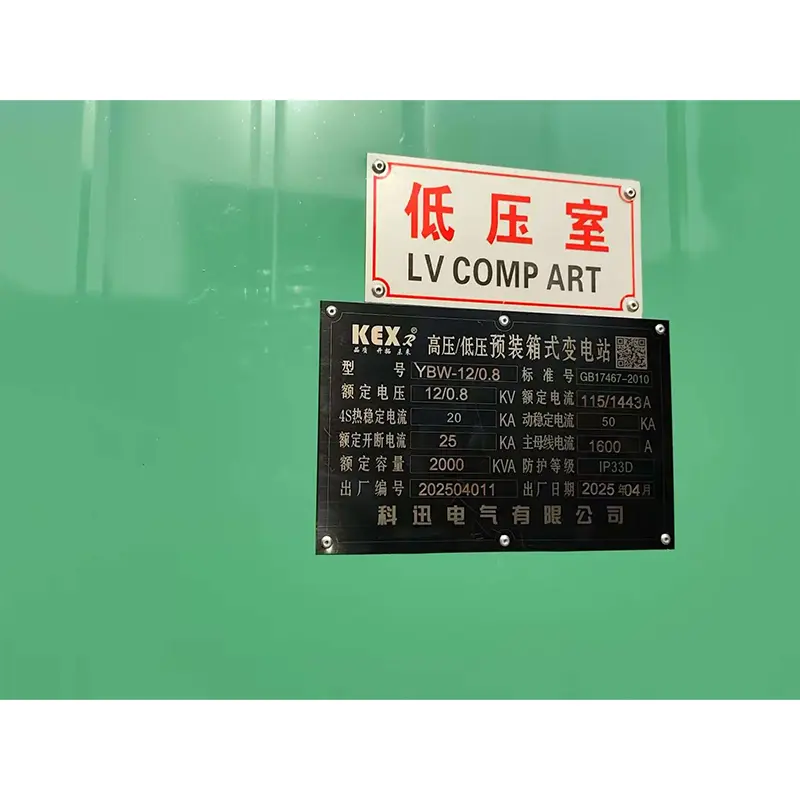

● Τεχνικές παράμετροι

Ονομασμένα επίπεδα τάσης: 35kV και 10kV και κάτω.  Συχνότητα: 50;  Επίπεδο μόνωσης (βλ. Πίνακα παρακάτω).
