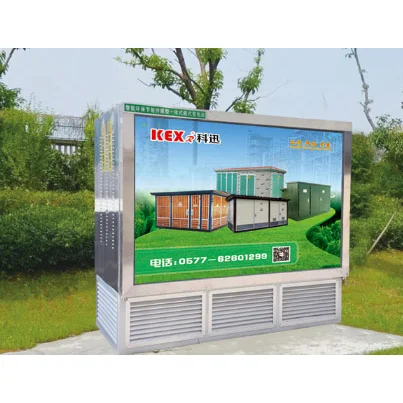

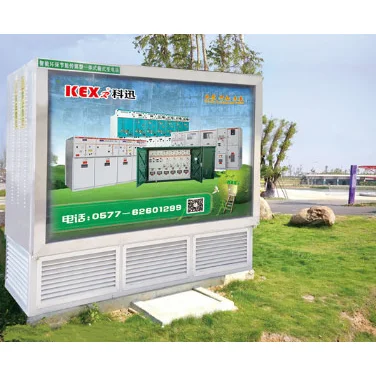

Υπόγεια μετασχηματιστής

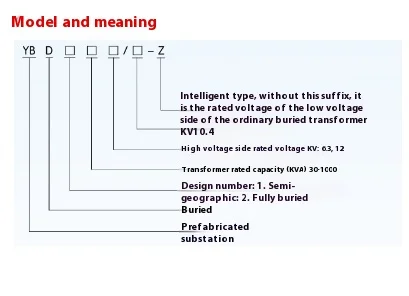

● Περιγραφή μοντέλου

● Κύρια χαρακτηριστικά

▶ Κρυφισμένος σχεδιασμός: Ο κύριος εξοπλισμός ισχύος του υπόγειου μετασχηματιστή τύπου YBD-12

είναι θαμμένος υπόγεια για να μειώσει την κατοχή του εδάφους.

▶ Ενσωμάτωση τοπίου: Το τμήμα της επιφάνειας του υπόγειου μετασχηματιστή τύπου YBD-12 είναι διακοσμημένο με πράσινο, γλυπτό ή τέχνη για να συντονιστεί με το περιβάλλον.

▶ Υψηλή ασφάλεια: Η υπόγεια δομή παρέχει καλύτερη προστασία και μειώνει τον κίνδυνο ανθρωπογενούς ζημιάς.

▶ Προστασία του περιβάλλοντος και μείωση του θορύβου: Η υπόγεια διάταξη μπορεί να μειώσει αποτελεσματικά την επίδραση του θορύβου της λειτουργίας του μετασχηματιστή στη γύρω περιοχή.

▶ Βελτιστοποίηση διαρροής θερμότητας: Υιοθετήστε τον ειδικό σχεδιασμό διάχυσης θερμότητας για να εξασφαλίσετε την κανονική θερμοκρασία λειτουργίας του υπόγειου εξοπλισμού.

● Σενάρια εφαρμογών

Το Underground Transformer είναι πολύ κατάλληλο για τις επόμενες περιπτώσεις:

◆ Κέντρο πόλης

◆ Επιχειρηματική περιοχή

◆ Δημόσιοι χώροι όπως πάρκα και τετράγωνα.

◆ Κοινότητα υψηλής ποιότητας

◆ Ιστορική και πολιτιστική προστασία

◆ Τουριστικό αξιοθέατο

● Δομική σύνθεση του υπόγειου μετασχηματιστή

1. κάτω μέρος:

◆ Σώμα μετασχηματιστή

◆ Διακόπτης υψηλής και χαμηλής τάσης

◆ Σύστημα σύνδεσης καλωδίων

◆ Εξαερισμός και σύστημα διάχυσης θερμότητας

◆ Οι εγκαταστάσεις αποστράγγισης και υγρασίας

2. Ground μέρος:

◆ Διακόσμηση τοπίου (πράσινο, γλυπτό, εγκατάσταση τέχνης κ.λπ.)

◆ Εξαερισμός (κρυμμένος σχεδιασμός)

◆ Είσοδος επιθεώρησης

◆ ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΑΣΦΑΛΕΙΑΣ

● Πλεονεκτήματα του υπόγειου μετασχηματιστή τύπου YBD-12

◆ Βελτιώστε την ποιότητα του αστικού τοπίου

◆ Αποθήκευση χώρου δαπέδου

◆ Μειώστε την επίδραση της ηλεκτρομαγνητικής ακτινοβολίας

◆ Επεκτείνετε τη διάρκεια ζωής του εξοπλισμού (πιο σταθερό υπόγειο περιβάλλον)

◆ Μειώστε την οπτική ρύπανση

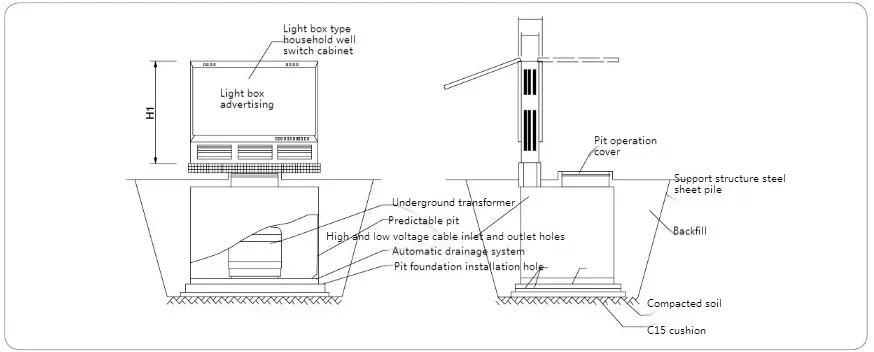

● Διάγραμμα εγκατάστασης του υπόγειου μετασχηματιστή YBD-12

● Σχέδια σχεδίων δύο τυπικών συστημάτων

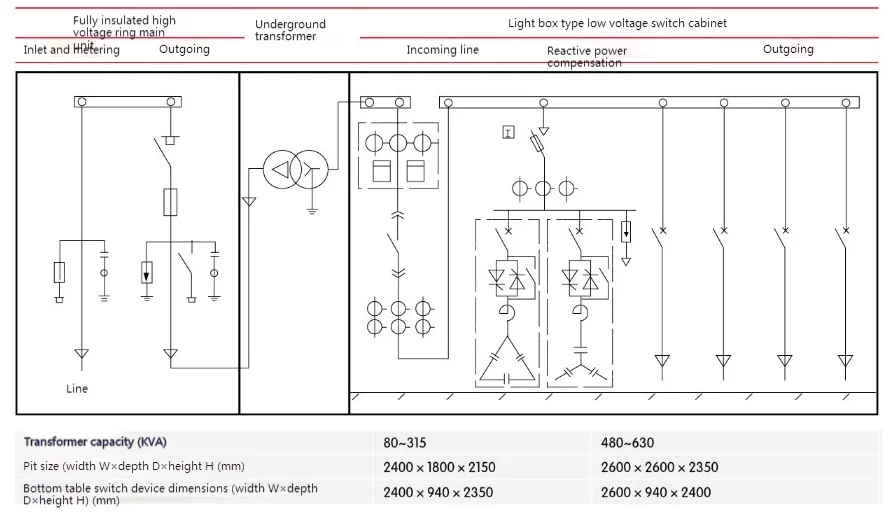

◆ HV δακτυλιοειδών δικτύου+υπόγεια μετασχηματιστής+μέτρηση χαμηλής τάσης:

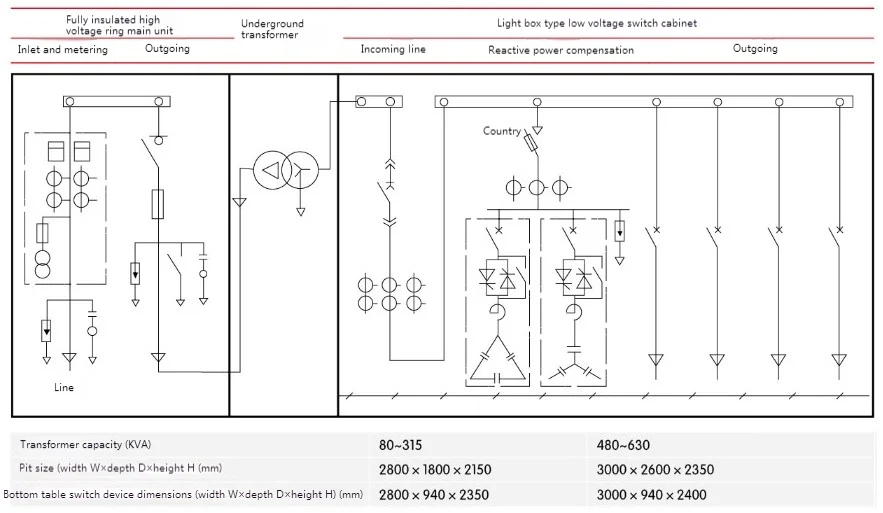

◆ HV δακτυλιοειδών δικτύου Cabinet+μέτρηση υψηλής τάσης+υπόγεια μετασχηματιστής+τροφοδότος LV:
