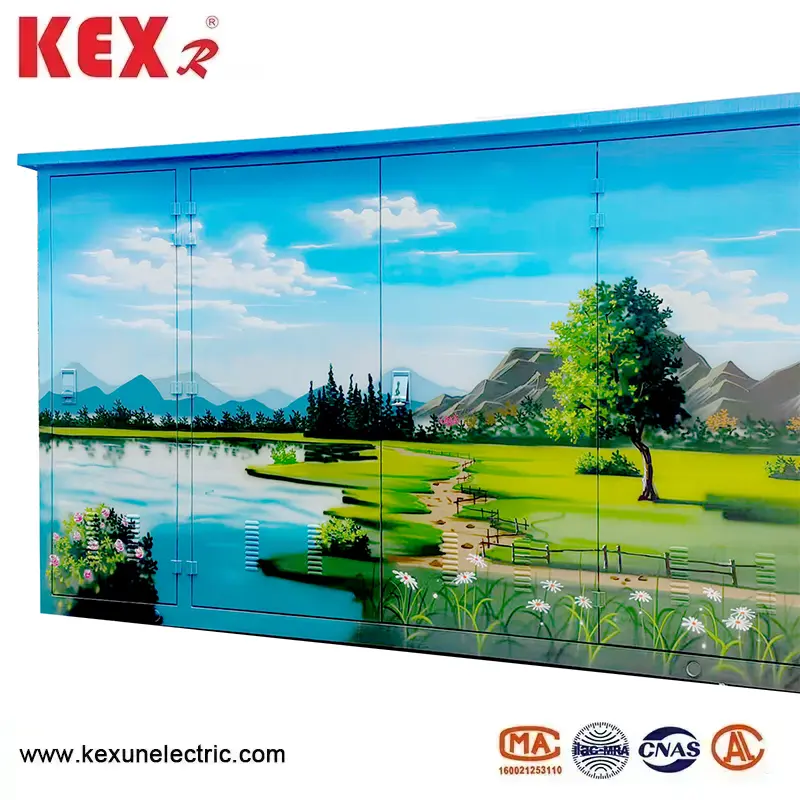

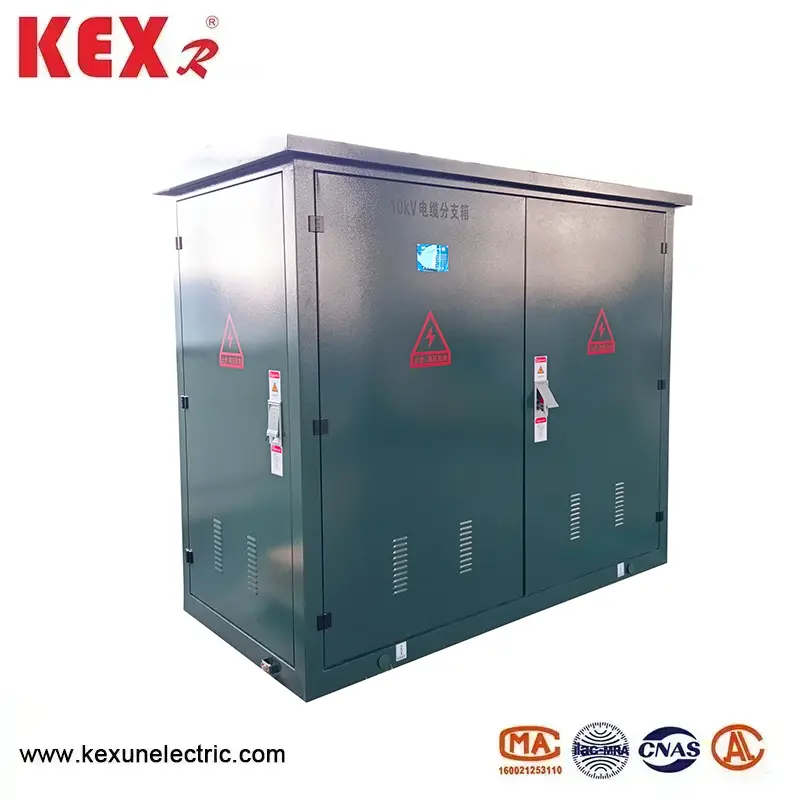

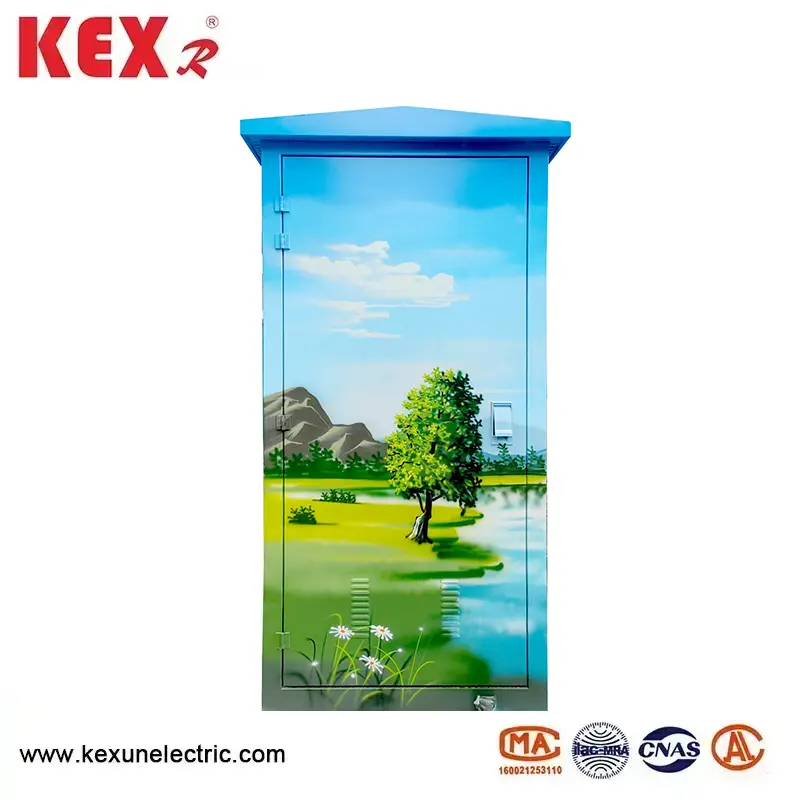

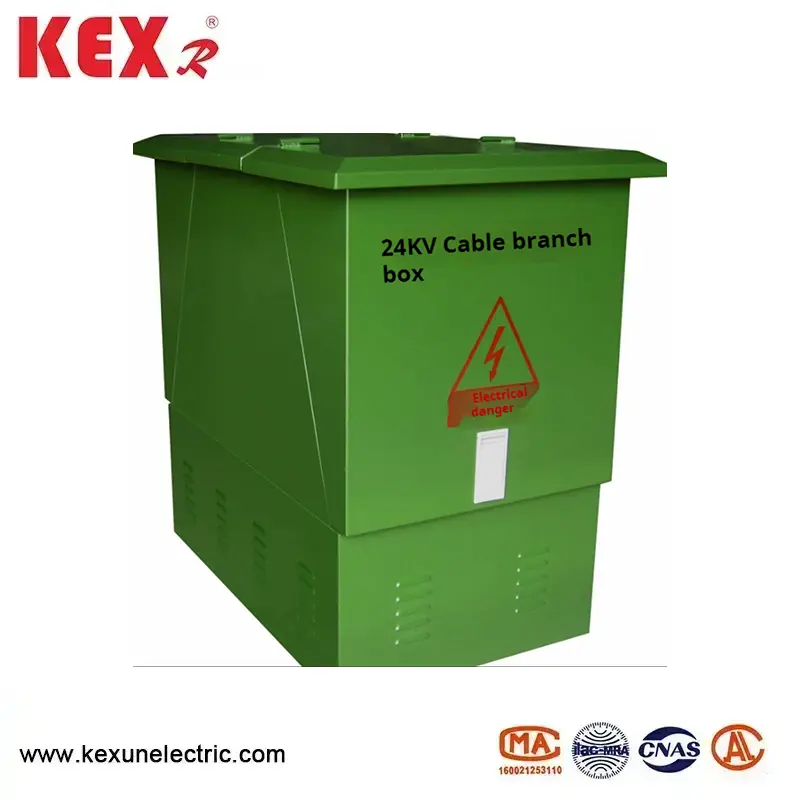

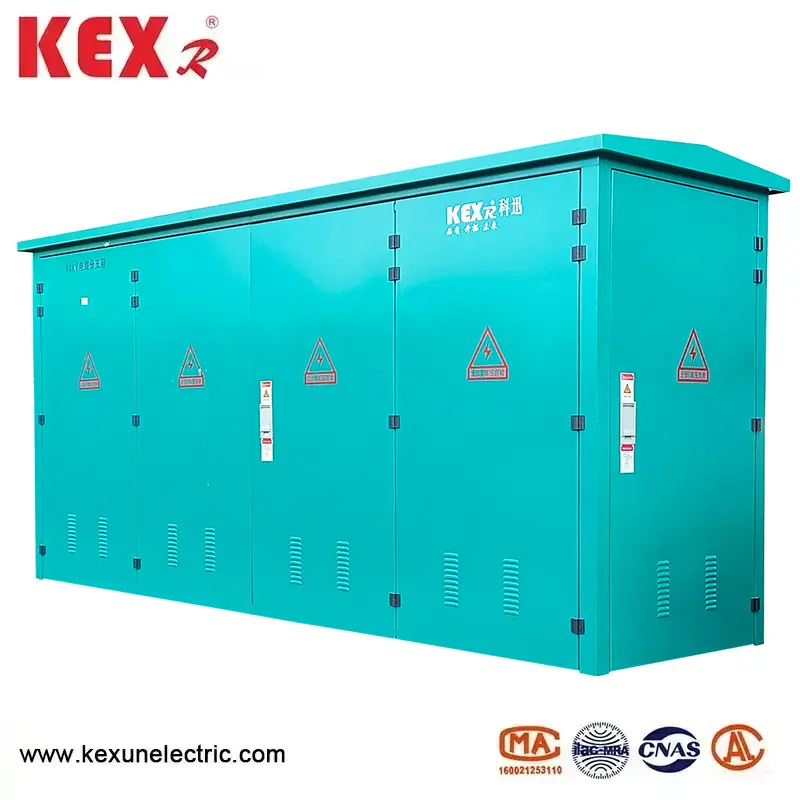

Πλαίσιο διάσπασης καλωδίων 24kv

● Βασικά χαρακτηριστικά του πλαισίου διάσπασης καλωδίων 24KV

▶ Βαθμός τάσης: 24kV Κουτί διάσπασης καλωδίων Η τάση είναι 24kV (συμμορφούμενη με το πρότυπο IEC 62271-200 ή GB/T 11022).

▶ Πλήρως μονωμένη σφράγιση: Τα ζωντανά μέρη είναι μονωμένα με στερεή μόνωση ή αέριο SF6, χωρίς εκτεθειμένο αγωγό, ανθεκτικό σε σκόνη και αδιάβροχη (IP65/IP67).

▶ Τεχνολογία plug-in ευρωπαϊκού τύπου: Τύπος Τ ή αγκώνα Τύπος Οι θωρακισμένες συνδετήρες καλωδίων είναι στάνταρ και υποστηρίζεται το live plug-in (απαιτούνται ειδικά εργαλεία).

◆ Η αρθρωτή επέκταση: οι τυπικές μονάδες (όπως 1 in, 4 out, 2 in και 6 out) μπορούν να συνδυαστούν με ευελιξία για να υποστηρίξουν την επεκτατική επέκταση της χωρητικότητας.

● Το πλαίσιο διάσπασης καλωδίων 24kv τυπικού δομικού

▶ Το κουτί είναι κατασκευασμένο από ανοξείδωτο χάλυβα /SMC, το οποίο είναι ανθεκτικό στη διάβρωση και υπαίθρια σχεδιασμός (-40 ℃ ~+70 ℃).

▶ Ο μονωμένος δίαυλος είναι κατασκευασμένος από χαλκό ή αλουμίνιο, τυλιγμένο με στρώμα μόνωσης σιλικόνης /EPDM και το επίπεδο μόνωσης είναι ≥50KV (τάση αντοχής συχνότητας ισχύος).

▶ Σύνδεση καλωδίων

24kV θωρακισμένος σύνδεσμος plug-in (όπως ο τύπος RIP και η μόνωση EPDM) με σημείο δοκιμής (προαιρετικό).

▶ Η συσκευή προστασίας μπορεί να είναι εξοπλισμένη με ένδειξη σφάλματος βραχυκυκλώματος, ζωντανή οθόνη και εναλλαγή αστραπής.

ΣΥΣΤΗΜΑ ΕΓΚΑΤΑΣΤΑΣΗΣ ΣΥΣΤΗΜΑΤΟΣ ΣΥΣΤΗΜΑΤΟΣ ΤΕΧΝΟΝΤΙΚΟΣ+CABRE CARPER SHIELD, ΑΝΤΙΣΤΑΣΗ ΓΥΝΑΙΚΗΣ ≤4Ω.

● Τυπικά σενάρια εφαρμογής του πλαισίου διαίρεσης καλωδίων 24kv τυπικό δομικό

▶ Νέος ενεργειακός σταθμός ηλεκτροπαραγωγής: υπεράκτια αιολική ενέργεια 24kv Συλλέκτη Γραμμή.

▶ Βιομηχανικό Πάρκο: Καλωδιακό κλάδο ή μετασχηματιστής υψηλής τάσης.

Κειται στο πεδίο ορυχείου/πετρελαίου: κιβώτιο κλάδου 24KV από την έκρηξη (Ex D IIC T4).

▶ Δίκτυο διανομής υψηλής τάσης αστικής τάσης: ένα εναλλακτικό σχήμα για το γραφείο δικτύου δακτυλίου καλωδίων (χώρος εξοικονόμησης)

● Χρήση των συνθηκών του πλαισίου διάσπασης καλωδίων 24KV ευρωπαϊκού τύπου

Θερμοκρασία περιβάλλοντος του πλαισίου διανομής καλωδίων 10kv ευρωπαϊκού τύπου: -30 ~ 40 ℃

Ταχύτητα ανέμου: ισοδύναμο με 34m/sl και όχι περισσότερο από 700pal

Υγρασία: Η μέση ημερήσια σχετική υγρασία δεν υπερβαίνει το 95%

Η μέση μηνιαία σχετική υγρασία δεν υπερβαίνει το 95%

 Shockproof: Η οριζόντια επιτάχυνση δεν είναι μεγαλύτερη από 0,4m/s² και η κατακόρυφη επιτάχυνση δεν υπερβαίνει τα 0,15m/s2

Κεφάλαιο Εγκατάσταση του ευρωπαϊκού καλωδίου Τύπου Τύπος Εγκατάσταση: Λιγότερο από 3

Περιβάλλον εγκατάστασης: Ο γύρω αέρας δεν πρέπει να είναι προφανώς μολυσμένος από διαβρωτικό, καύσιμο αέριο, υδρατμούς κλπ. Και ο χώρος εγκατάστασης δεν πρέπει να δονείται βίαια.

● Τεχνική παράμετρος του πλαισίου διαίρεσης καλωδίου 24KV ευρωπαϊκού τύπου

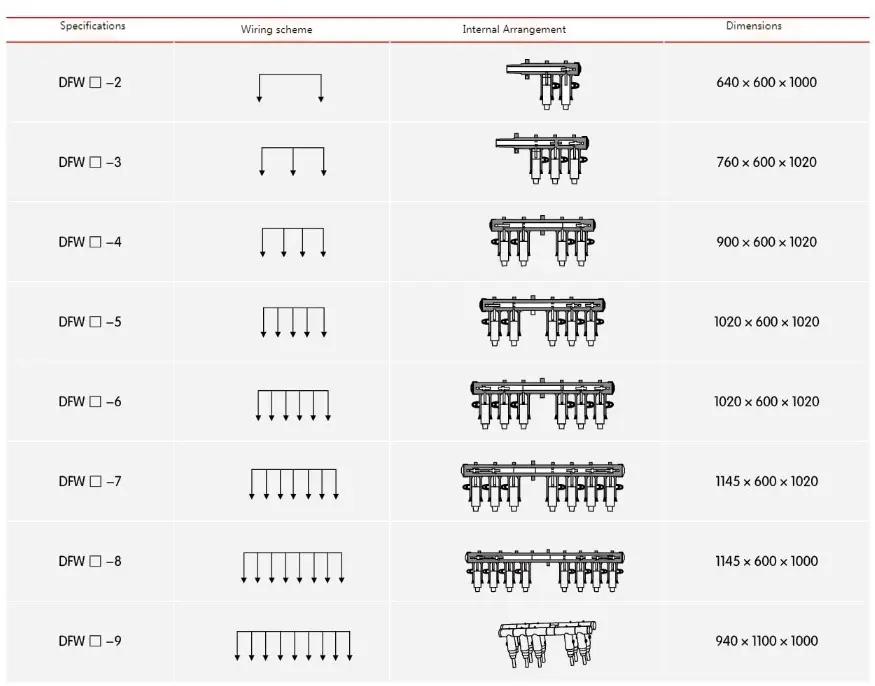

● 24kv Ευρωπαϊκό κουτί διαχωρισμού καλωδίου Περιγραφή Περιγραφή
