Κουτί διασταύρωσης καλωδίων 35kv

○ Κύριο χαρακτηριστικό του πλαισίου διασταύρωσης καλωδίων 35kv

▶ Ονομαστική τάση: 35kV (συμμορφούμενη με τα πρότυπα IEC 62271-200 και GB/T 11022).

▶ Η πλήρης μόνωση και η πλήρης σφράγιση: η στερεή μόνωση (όπως η εποξική ρητίνη και το καουτσούκ σιλικόνης) ή η μόνωση αερίου SF6 υιοθετείται και δεν υπάρχει αγωγός γυμνού, με βαθμό προστασίας IP65/IP67.

▶ Ευρωπαϊκή τεχνολογία plug-in: Τυποποιημένες θωρακισμένες συνδέσεις καλωδίων (Υποστήριξη ζωντανής λειτουργίας (απαιτούνται ειδικά εργαλεία).

▶ Modular Design: Οι εισερχόμενες και εξερχόμενες γραμμές μπορούν να επεκταθούν με ευελιξία (όπως 1 in, 3 out, 2 in και 4 out).

◆ Η έξυπνη επιλογή: Ο δείκτης βλάβης, ο αισθητήρας θερμοκρασίας, η DTU (ακροδέκτης διανομής) μπορεί να ενσωματωθεί.

○ Τυπική δομική σύνθεση του πλαισίου διασταύρωσης καλωδίων 35KV

▶ Πλαίσιο

Το σύνθετο υλικό από ανοξείδωτο χάλυβα /SMC είναι ανθεκτικό στη διάβρωση και κατάλληλο για υπαίθρια χρήση (-40 ℃ ~+70 ℃).

▶ Μονωμένο λεωφορείο

Αγωγός χαλκού ή αλουμινίου, μόνωση από καουτσούκ σιλικόνης /EPDM, συχνότητα ισχύος αντισταθμίζει τάση ≥70kV, Lightning Impulse 170KV.

▶ Σύνδεση καλωδίων

35kV θωρακισμένες συνδέσεις plug-in (όπως τύπου Τ και αγκώνα) με σημεία δοκιμής (προαιρετικά).

▶ Προστατευτική συσκευή

Μπορεί να επιλεγεί ο υπεύθυνος αστραπής, ο δείκτης βλάβης βραχυκυκλώματος και η ζωντανή οθόνη.

▶ Σύστημα γείωσης

Το κιβώτιο και το στρώμα θωράκισης καλωδίων είναι αξιόπιστα γειωμένα (αντίσταση γείωσης ≤4ω).

○ Εγκατάσταση και συντήρηση πλαισίου και συντήρησης καλωδίου καλωδίου 35kv

 ◆ Απαιτήσεις εγκατάστασης

Απόκτηση και κοπή καλωδίου: Ακριβώς ταιριάζει με τις προδιαγραφές των αρθρώσεων (σφάλμα 1 mm) για να αποφευχθεί η καταστροφή του στρώματος μόνωσης.

▶ Εγκατάσταση σύνδεσης: Καθαρίστε την επιφάνεια επαφής και εφαρμόστε γράσο σιλικόνης για να αποφύγετε την οξείδωση. Σφίξτε με ένα κλειδί ροπής (για παράδειγμα, οι ανάγκες T-άρθρωσης χρειάζεται 35 ~ 40n m).

▶ Γείωση: Το κουτί και η ασπίδα του καλωδίου πρέπει να είναι αξιόπιστα γειωμένες (αντίσταση γείωσης ≤4ω).

◆ Ασφαλής λειτουργία

▶ Ελέγξτε την ηλεκτρική ενέργεια μετά από βλάβη ρεύματος και φορέστε μονωτικά γάντια και γυαλιά όταν λειτουργεί.

▶ Βεβαιωθείτε ότι ο διακόπτης γείωσης είναι κλειστός (εάν υπάρχει) πριν από τη σύνδεση και την αποσύνδεση του συνδετήρα.

◆ Πρόταση συντήρησης

▶ Ετήσια επιθεώρηση: μέτρηση θερμοκρασίας υπέρυθρης ακτινοβολίας (εστιάζοντας στην παρακολούθηση της αύξησης της θερμοκρασίας των αρθρώσεων).

▶ Επιθεώρηση σφράγισης: Αντικαταστήστε το δακτύλιο στεγανοποίησης μία φορά κάθε πέντε χρόνια (υγρασία και απόδειξη σκόνης).

▶ Δοκιμή μόνωσης: Διεξαγωγή δοκιμής τάσης αντοχής κάθε 3 χρόνια.

● Τεχνική παράμετρος του πλαισίου σύνδεσης καλωδίου ευρωπαϊκού τύπου 35KV

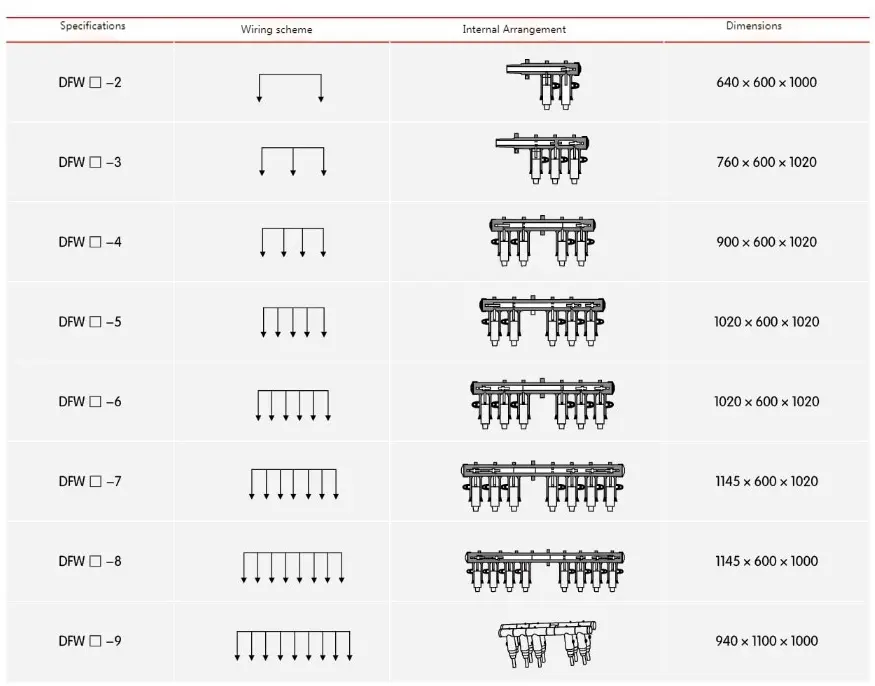

● Περιγραφή αριθμού παραγγελίας καλωδίου 35KV Ευρωπαϊκού τύπου
