Υπόγεια υποσταθμός

● Επισκόπηση προϊόντων

Ο υπόγειος υποσταθμός τύπου YBD-12 συμμορφώνεται με την έννοια του αστικού οικολογικού σχεδιασμού, καταλαμβάνει μια μικρή περιοχή και ομορφιά το περιβάλλον. Είναι κατάλληλο για δρόμους αστικής κυκλοφορίας, οικιστικές περιοχές, αεροδρόμια, σταθμούς, εκτός δρόμου και άλλα μέρη και θα γίνει η τάση του μετασχηματισμού του εξοπλισμού δικτύου αστικής διανομής.

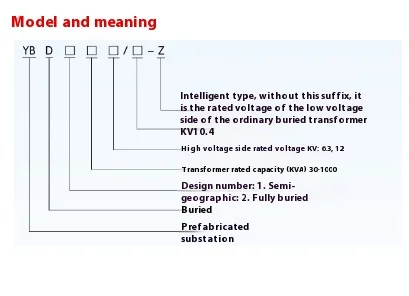

● Μοντέλο Επεξήγηση του υπόγειου υποσταθμού τύπου YBD-12

Σε σύγκριση με τον παραδοσιακό υποσταθμό του κουτιού, ο υπόγειος υποσταθμός έχει τα ακόλουθα προφανή πλεονεκτήματα:

▶ Αισθητική και περιβαλλοντική αρμονία

Ο συνηθισμένος υποσταθμός κουτιού καταλαμβάνει μια μεγάλη περιοχή, η οποία δεν μπορεί να συντονιστεί με το περιβάλλον καλά, και ο υπόγειος υποσταθμός έχει ένα μικρό κουτί διανομής, το οποίο δεν θα επηρεάσει το περιβάλλον.

▶ Εξοικονόμηση ενέργειας

Η εξοικονόμηση ενέργειας και η μείωση της κατανάλωσης έχουν γίνει η συναίνεση ολόκληρης της κοινωνίας. Οι μετασχηματιστές που προτιμούν για το υπόγειο υπόγειο υπογεγραμμένο τύπου YBD-12 είναι μετασχηματιστές χαμηλής απώλειας όπως η σειρά S11, η σειρά S13 και η σειρά SBH15 μπορούν να επιλεγούν σύμφωνα με τη ζήτηση και την προσφορά χρηστών.

▶ Μείωση θορύβου

Ο θόρυβος του μετασχηματιστή προέρχεται από τον πυρήνα του σιδήρου και το ύψος από το έδαφος στον μετασχηματιστή κοινού κιβωτίου είναι γενικά περίπου 1,2 μ., Το οποίο επηρεάζει εύκολα τον ύπνο των ανθρώπων. Ο υπόγεια υπόγεια υπόγειας τοπίου YBD-12 εγκαθίσταται υπόγεια στο σύνολό του και ο θόρυβος του μπορεί να μειωθεί προφανώς, γεγονός που έχει μικρή επίδραση στους κατοίκους.

▶ Δημιουργήστε αξία για τους πελάτες

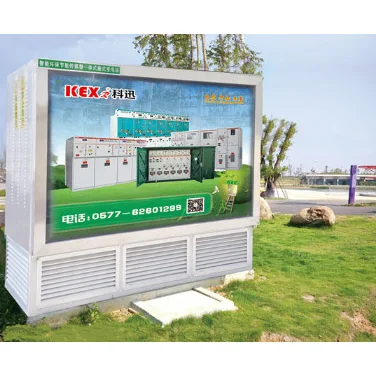

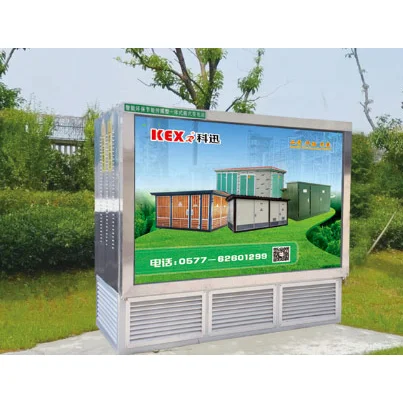

Ο υπόγειος υποσταθμός τοπίου μπορεί να προκατασκευαστεί πλήρως στο Kexun, με σύντομο κύκλο παραγωγής, μικρές επενδύσεις και γρήγορη επίδραση. Ο υπόγειος υποσταθμός που είναι εγκατεστημένος σε αστικούς κεντρικούς δρόμους και αυτοκινητόδρομους είναι μια διαφημιστική συσκευή διακόπτη φωτός στο έδαφος και η θέση του διαφημιστικού φωτός θα προσφέρει διαφημιστικά οφέλη για τους πελάτες για μεγάλο χρονικό διάστημα.

▶ Υψηλή αυτοματοποίηση

Ο υπόγειος υποσταθμός τύπου YBD-12 μπορεί να αναφέρει την κατάσταση λειτουργίας της υψηλής τάσης και του διακόπτη χαμηλής τάσης στον ελεγκτή μέσω της ολοκληρωμένης συσκευής μέτρησης και ελέγχου χρησιμοποιώντας την τεχνολογία ασύρματου δικτύου GPRS, η οποία διευκολύνει σε μεγάλο βαθμό τη λειτουργία και τη χρήση του υποσταθμού.

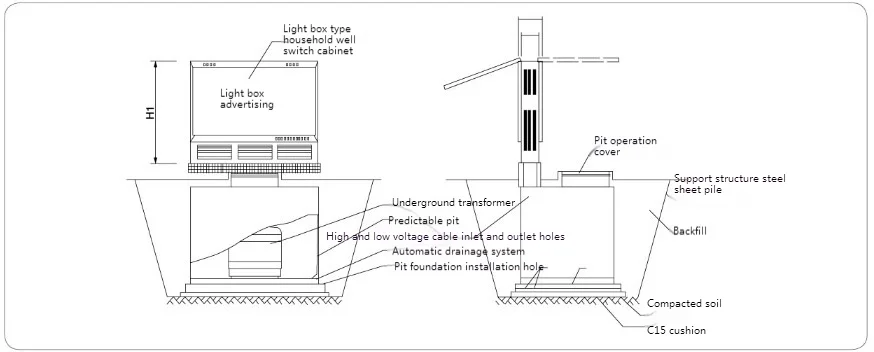

● Διάγραμμα εγκατάστασης του υπόγειου υποσταθμού τύπου YBD-12

Σημείωμα:

1. Οι παραπάνω διαστάσεις είναι μόνο για αναφορά. Ανατρέξτε στα σχέδια που παρέχονται από τον κατασκευαστή κατά την παραγγελία των πραγματικών διαστάσεων.

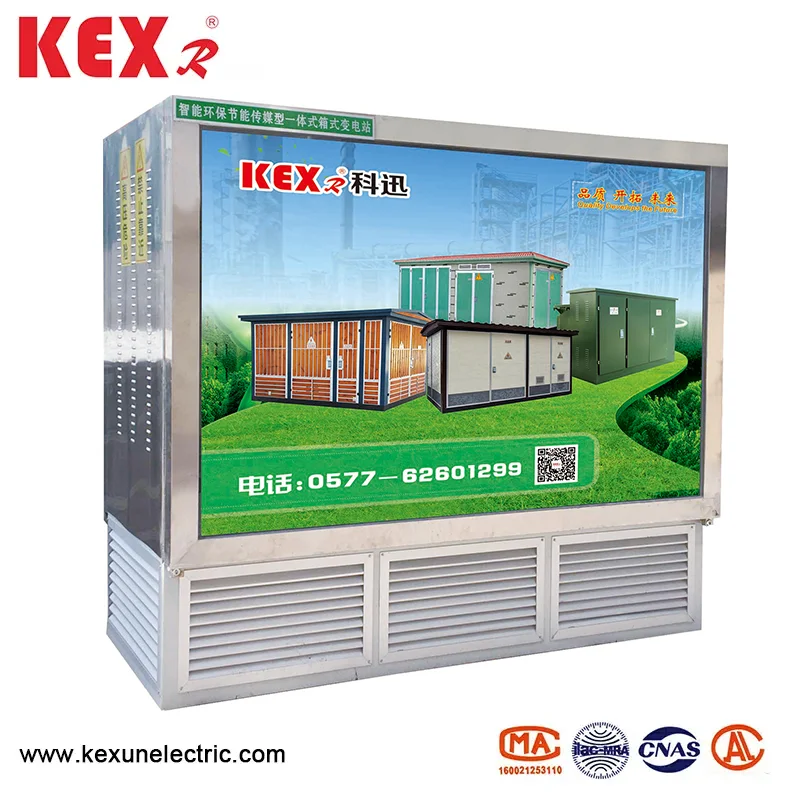

2. Το προϊόν αποτελείται από υπόγεια μετασχηματιστή, ελαφρύ κουτί υπαίθριο διακόπτη και προκατασκευασμένο λάκκο. Πρόκειται για ένα πλήρες σύνολο εξοπλισμού προ-συναρμολογημένο στο εργοστάσιο, και το κέλυφος του διακόπτη φωτός του φωτός είναι κατασκευασμένο από ανοξείδωτο χάλυβα.

3. Το προκατασκευασμένο λάκκο είναι πλήρως σφραγισμένο και αδιάβροχο, η επιφάνεια του ανώτερου καλύμματος του λάκκου είναι διακοσμημένη με πλακάκια τετραγωνικών δαπέδου και το κάτω κουτί του λάκκου είναι κατασκευασμένο από μεταλλικό κεραμικό, το οποίο υποβάλλεται σε θεραπεία κατά της διάσπασης ανάλογα με τις απαιτήσεις του GB/T19285 "επιθεώρηση για τη μηχανική διόρθωσης των θαμμένων αγωγών χάλυβα".

4. Το άνω κάλυμμα του λάκκου είναι εφοδιασμένο με ανοιχτό φρεάτιο. Αφού ανοίξει το φρεάτιο, υποστηρίζεται και τοποθετείται από έναν κύλινδρο. Μέσα από το φρεάτιο, ο υπόγειος εργαζόμενος μετασχηματιστής μπορεί να παρατηρηθεί και να λειτουργήσει για να εισέλθει στο λάκκο για σύνδεση ασφαλείας καλωδίων.

5. Προτείνεται ότι τα μπουλόνια ανατίναξης θα πρέπει να ενσωματωθούν ανάλογα με το μέγεθος του ιδρύματος του λάκκου. Αφού το λάκκο είναι στη θέση του και σταθερό, το έδαφος backfill σύμφωνα με τον ορίζοντα, και στη συνέχεια φυτέψτε χλοοτάπητα.

● Σχέδια σχεδίων δύο τυπικών συστημάτων

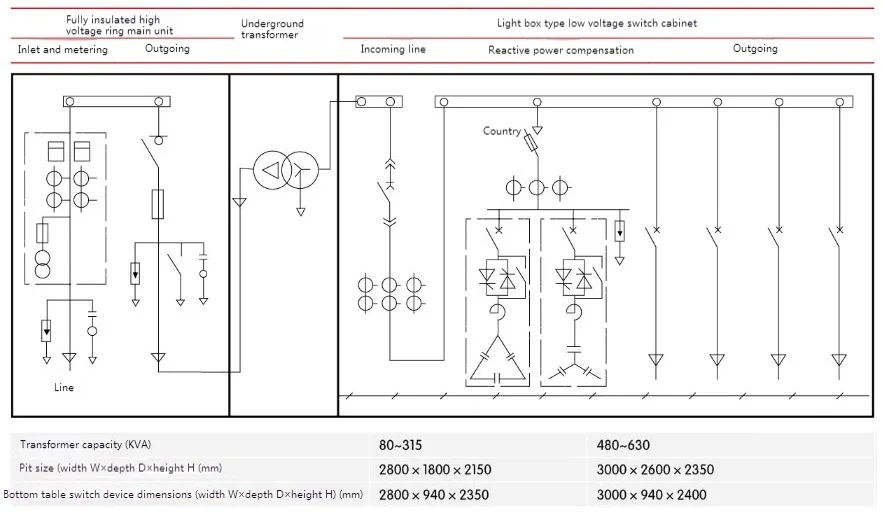

◆ HV Ring Main Uniy+Υπόγεια μετασχηματιστής+Μέτρηση χαμηλής τάσης:

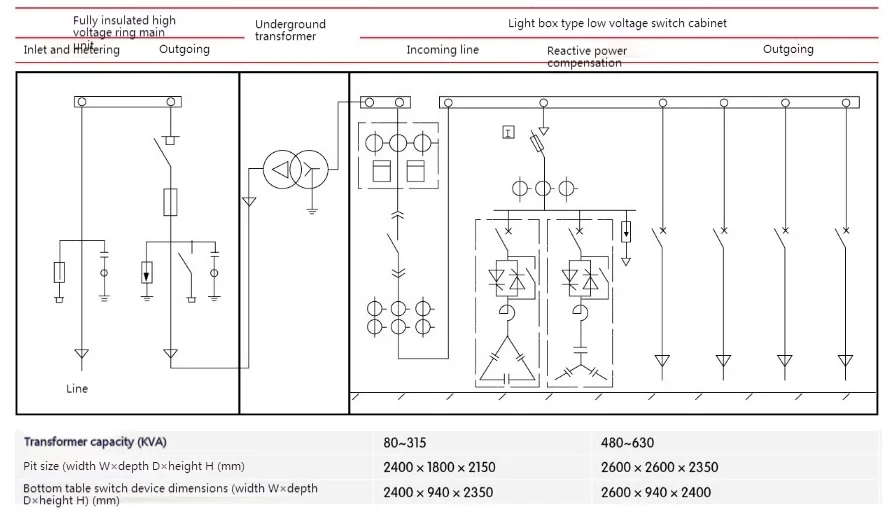

◆ Κύρια μονάδα δακτυλίου HV+μέτρηση υψηλής τάσης+υπόγεια μετασχηματιστής+τροφοδότος LV:
