Σύνδεσμος καλωδίου

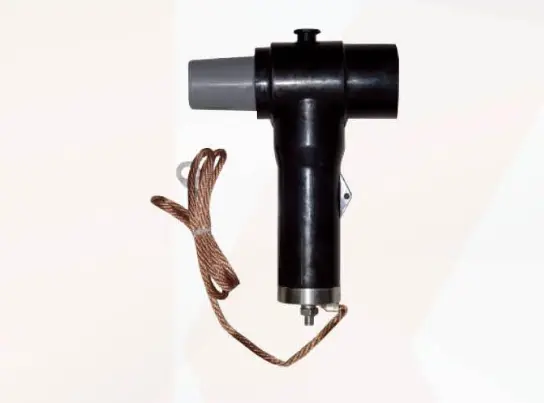

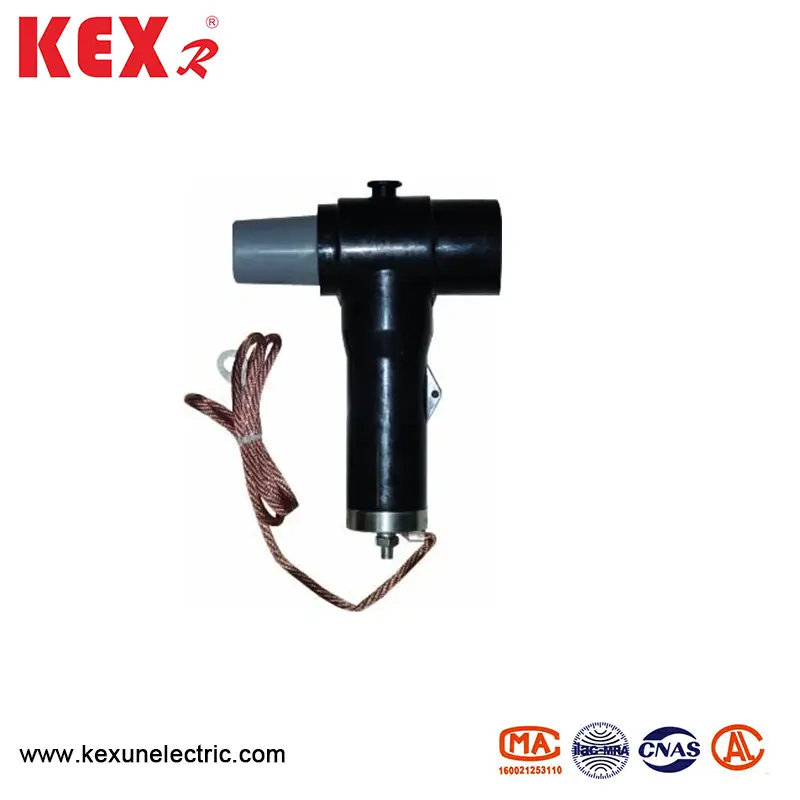

● Εικόνα προϊόντος

◆ Επισκόπηση προϊόντων

Ως κοινός σύνδεσμος καλωδίων, ο οπίσθιος υπάλληλος εγκαθίσταται απευθείας στον εμπρόσθιο/οπίσθιο σύνδεσμο 10kv για να παρέχει προστασία υπέρτασης για ηλεκτρικό εξοπλισμό. Ο οπίσθιος υπάλληλος είναι πλήρως μονωμένος και σφραγισμένος.

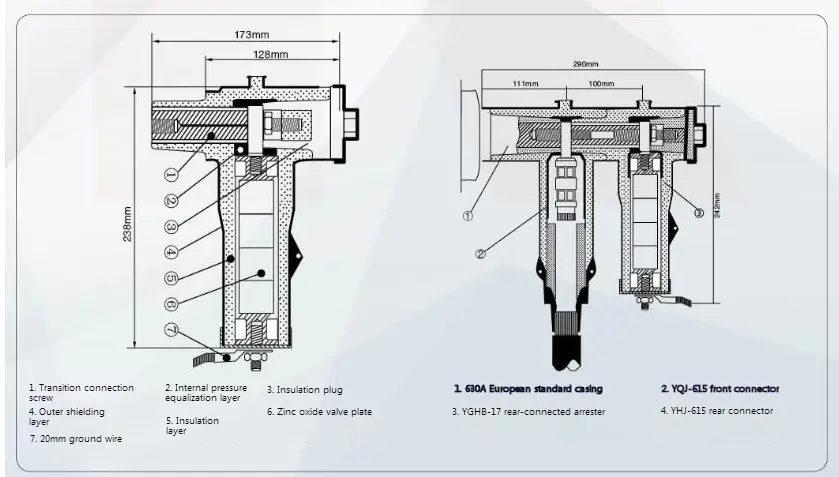

◆ Σχέδιο διαστάσεων

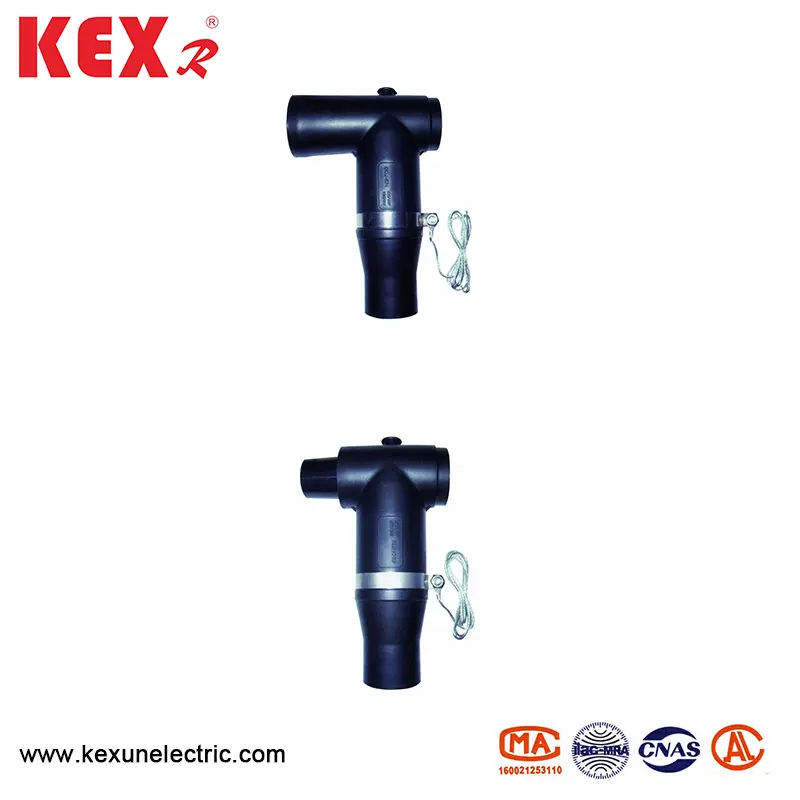

● Εικόνα προϊόντος

◆ Επισκόπηση προϊόντων

Ο σύνδεσμος καλωδίου 15KV Touchable έχει σχεδιαστεί σύμφωνα με το πρότυπο του EN50181-1997, με εξαιρετική εμφάνιση και μπορεί να εφαρμοστεί στο ντουλάπι δικτύου δακτυλίου 10kv, στο κύριο σύστημα δικτύου του καλωδίου κιβωτίου κλάδου ή του δακτυλίου δικτύου του μετασχηματιστή κουτιού ως εισερχόμενα και εξερχόμενα καλώδια. Συνδέοντας τον πίσω σύνδεσμο YHJ-615 ή την προστασία του BL-17, μπορεί να υλοποιηθεί η προστασία πολλαπλών καναλιών ή υπερπολλίας. Το ονομαστικό ρεύμα του συνδετήρα καλωδίου 15kV είναι 630A. Είναι κατάλληλο για καλώδια ισχύος XLPE με διατομή 35-400mm².

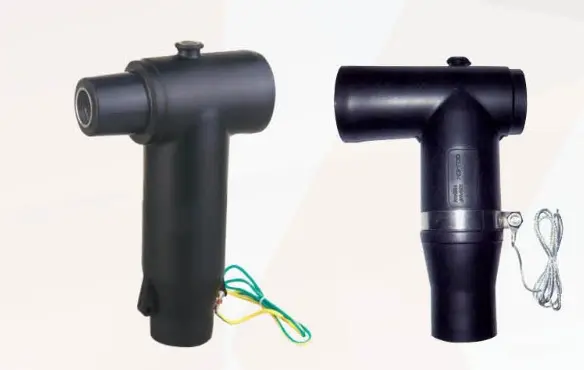

● Εικόνα προϊόντος

◆ Επισκόπηση προϊόντων

Ο σύνδεσμος καλωδίου 24KV του 24KV έχει σχεδιαστεί σύμφωνα με το πρότυπο του EN50181-1997, με εξαιρετική εμφάνιση και μπορεί να εφαρμοστεί στο ντουλάπι δικτύου δακτυλίου 24KV, στο κύριο σύστημα δικτύου καλωδίου κιβωτίου κλάδου ή στο σύστημα δικτύου δακτυλίου του μετασχηματιστή κουτιού ως πρόσβαση. Σύνδεση καλωδίων και καλωδίων. Συνδέοντας το πίσω σύνδεσμο YHJ-625 ή την προστασία του BL-30, μπορεί να πραγματοποιηθεί η προστασία πολλαπλών καναλιών ή υπερνυσκείας. Το ονομαστικό ρεύμα του συνδετήρα που μπορεί να είναι 630a, το οποίο είναι κατάλληλο για το καλώδιο τροφοδοσίας XLPE με διατομή 35 ~ 400mm².

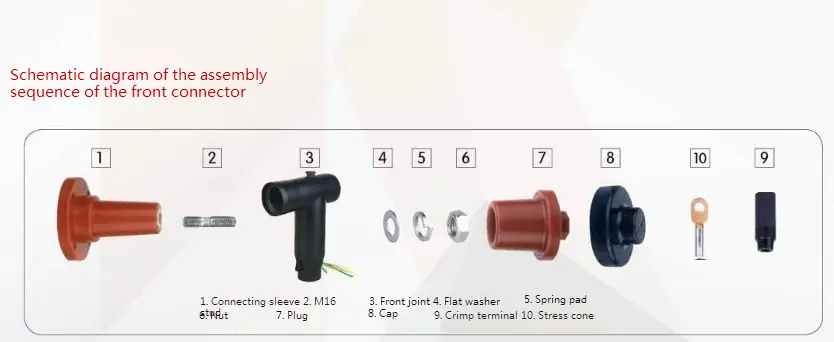

◆ Σχηματικό διάγραμμα της αλληλουχίας συναρμολόγησης μπροστινής άρθρωσης

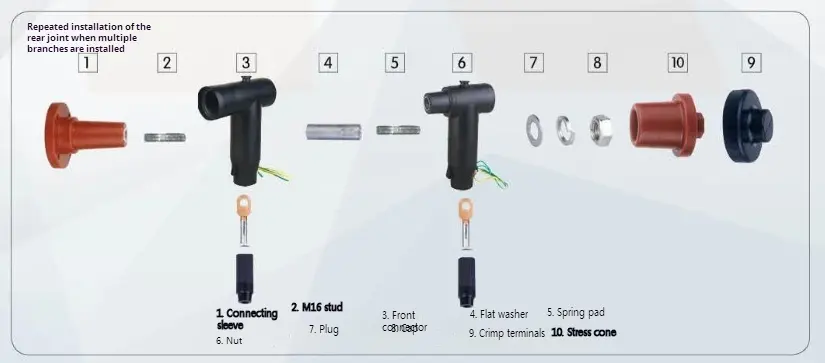

◆ Σχηματικό διάγραμμα της αλληλουχίας συναρμολόγησης της εμπρόσθιας άρθρωσης και της οπίσθιας άρθρωσης
