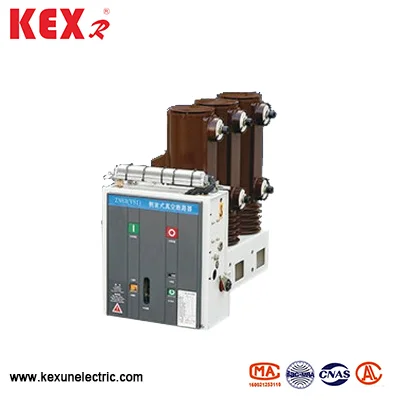

Διακόπτης κυκλώματος κενού υψηλής τάσης με πλευρική τοποθεσία Υψηλής τάσης
Ο διακόπτης κυκλώματος κενού υψηλής τάσης που παράγεται από το κινεζικό εργοστάσιο Kexun χρησιμοποιείται κυρίως για κυκλώματα προστασίας και ελέγχου. Είναι κατάλληλο για θέσεις με ονομαστική τάση 12kV και συχνότητα 50Hz όπου απαιτείται συχνή λειτουργία ή διακοπή ρεύματος κυκλώματος. Μπορεί να εγκατασταθεί σε σταθερό διακόπτη ή να χρησιμοποιηθεί μόνη της.
Μοντέλο: VS1
Μάρκα: Kexr
Μοντέλο: VS1
Μάρκα: Kexr
● Δομικά χαρακτηριστικά του διακόπτη κυκλώματος κενού υψηλής τάσης με πλάγια τοποθετημένη εσωτερική τάση
▶ Μηχανισμός πλευρικής λειτουργίας
▶ Εποξυτική ρητίνη μονωμένο πόλο
▶ Λειτουργικό σύστημα ελατηρίου χωρίς ταξίδι
▶ Τερματισμούς εμπρός/πίσω καλωδίων
● Διακόπτης κυκλώματος κενού υψηλής τάσης με πλευρική τοποθεσία χρησιμοποιώντας συνθήκες
▶ Εύρος θερμοκρασίας περιβάλλοντος: Η θερμοκρασία περιβάλλει την πλαϊνή τοποθετημένη εσωτερική διακόπτη κενού υψηλής τάσης θα πρέπει να είναι -15 ~ 40 ℃
▶ Υψόμετρο: Ο διακόπτης κυκλώματος κενού υψηλής τάσης που έχει τοποθετηθεί με πλάγια τοποθετημένη θα πρέπει να εγκατασταθεί μικρότερη από 1000 μέτρα.
▶ Σχετική υγρασία: Ο ημερήσιος μέσος όρος δεν υπερβαίνει το 95%, ο μηνιαίος μέσος όρος δεν υπερβαίνει το 90%, ο ημερήσιος μέσος όρος της πίεσης των κορεσμένων ατμών δεν υπερβαίνει τα 2,2 × 10-3MPa και ο μηνιαίος μέσος όρος δεν υπερβαίνει το 1,8 × 10-3MPa.
▶ Ένταση σεισμού: λιγότερο από 8 μοίρες
▶ Τοποθεσίες χωρίς πυρκαγιά, έκρηξη, σοβαρή ρύπανση, χημική διάβρωση και σοβαρή δόνηση.
● Τεχνικές παράμετροι του διακόπτη κυκλώματος κενού υψηλής τάσης με πλάγια τοποθετημένη εσωτερική τάση
|
Είδος |
Μονάδα |
Δεδομένα |
||||
|
Ονομαστική τάση |
KV |
12 |
||||
|
Ονομαστικό ρεύμα |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
Ρεύμα διάλειμμα βραχυκυκλώματος |
Ο |
20 |
25 |
31.5 |
||
|
Ρεύμα κλεισίματος βραχυκυκλώματος ονομαστικού βραχυκυκλώματος |
Ο |
50 |
63 |
80 |
||
|
Ονομαστική κορυφή ρεύμα αντοχής |
Ο |
50 |
63 |
80 |
||
|
4s βραχυκύκλωμα ρεύμα αντοχής (κορυφή） |
Ο |
20 |
25 |
31.5 |
||
|
Βαθμολογημένο επίπεδο απομόνωσης |
Εργασία Τάση αντοχής |
KV |
42 (48） |
|||
|
Αντίκτυπο αντοχή στην τάση |
75 (85) |
|||||
|
Ονομαστική ακολουθία λειτουργίας |
|
Break-0.3s-close-180s-close |
||||
|
Μηχανική ζωή |
Φορά |
10000 |
||||
|
Ονομασμένη διακοπή ρεύματος βραχυκυκλώματος |
Φορά |
50 |
||||
|
Ονομαστική τάση ανοίγματος του μηχανισμού λειτουργίας (DC） |
V |
110,220 |
||||
|
Απόσταση τερματικών επαφών |
mm |
11 ± 1 |
||||
|
Overtravel (Επικοινωνήστε με το μήκος συμπίεσης ελατηρίου) |
mm |
35 ± 0,5 |
||||
|
Three-phase separation and closing bounce time |
κ.Κ. |
≤2 |
||||
|
Επικοινωνήστε με το κλείσιμο χρόνου αναπήδησης |
κ.Κ. |
≤2 |
||||
|
Μέση ταχύτητα ανοίγματος |
m/s |
1,1 ± 0,2 |
||||
|
Μέση ταχύτητα κλεισίματος |
m/s |
0,6 ± 0,2 |
||||
|
Ώρα έναρξης |
Μέγιστη τάση λειτουργίας |
s |
≤0.05 |
|||
|
Ελάχιστη τάση λειτουργίας |
≤0.08 |
|||||
|
Χρόνος κλεισίματος |
s |
0.1 |
||||
|
Επιτρεπόμενο πάχος συσσώρευσης φθοράς δυναμικών και στατικών επαφών |
mm |
3 |
||||
