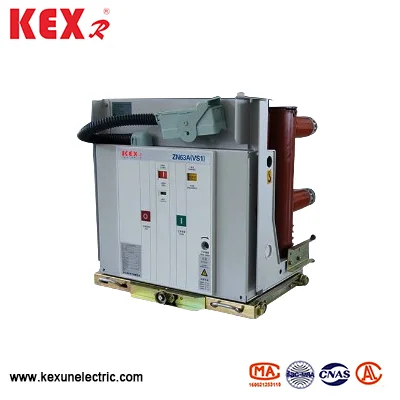

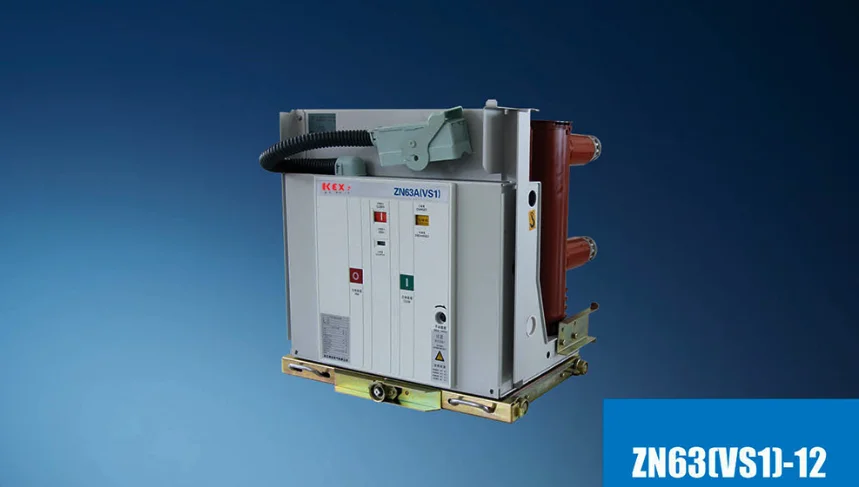

ZN63 VS1 Εσωτερική υψηλή τάση VCB
ZN63 VS1 Εσωτερική υψηλής τάσης VCB που παράγεται από την Kexun, γνωστή κατασκευαστή στην Κίνα, είναι κατάλληλος για ηλεκτρικό εξοπλισμό με ονομαστική τάση 12kV και τριφασικών AC 50Hz και χρησιμοποιείται συχνά για τον έλεγχο και την προστασία των βιομηχανικών και ορυχείων επιχειρήσεων, των ηλεκτροπαραγωγής, των υποσταθμών και των ηλεκτρικών εγκαταστάσεων.
Μοντέλο: ZN63 VS1
Μάρκα: Kexr
Μοντέλο: ZN63 VS1
Μάρκα: Kexr
● Σχεδιασμός λειτουργίας
Το ZN63 VS1 εσωτερικού χώρου υψηλής τάσης VCB υιοθετεί την ενσωμάτωση του μηχανισμού λειτουργίας του κτηνιάτρου και του σώματος του διακόπτη κυκλώματος, το οποίο μπορεί να σχεδιαστεί ως σταθερή μονάδα εγκατάστασης ή μια μονάδα χειρός με ειδικό μηχανισμό πρόωσης. Το κύριο τμήμα του κυκλώματος μπορεί να υιοθετήσει ενσωματωμένο σφραγισμένο πόλο για να συνειδητοποιήσει τη μικροσκοπική, υψηλή αξιοπιστία και χωρίς συντήρηση του διακόπτη κυκλώματος. Μπορεί να χρησιμοποιηθεί με το KYN28A-12 (GZS) και το άλλο κεντρικό Handcart Switchgear και μπορεί επίσης να χρησιμοποιηθεί με σταθερό διακόπτη XGN.
● Χρήση συνθηκών
▶. Να θερμοκρασία: ZN63 VS1 Εσωτερική υψηλής τάσης VCB θα πρέπει να λειτουργεί σε -10 ~ 40 ℃ (επιτρέπεται η αποθήκευση και η μεταφορά στα -30 ℃).
▶ Υψόμετρο: ZN63 VS1 Εσωτερική τάση υψηλής τάσης VCB θα πρέπει να εγκατασταθεί σε υψόμετρο μικρότερο από 1000m.
▶ Σχετική υγρασία: Η ημερήσια μέση τιμή δεν υπερβαίνει το 95%, η ημερήσια μέση τιμή της πίεσης κορεσμένων ατμών δεν υπερβαίνει τα 2,2x10-MPa και η μηνιαία μέση τιμή δεν είναι μεγαλύτερη από 1,8x10-MPA
ΣΗΜΕΙΩΣΗ: Το ZN63 VS1 εσωτερικού χώρου υψηλής τάσης VCB πρέπει να εργάζεται σε ένα μέρος χωρίς πυρκαγιά, έκρηξη, σοβαρή ρύπανση, χημική διάβρωση και βίαιη δόνηση.
◆ Γνωρίστε το πρότυπο
IEC60265 、 IEC62271 、 GB3804 、 GB16926 κλπ.
● Τεχνικές παράμετροι του ZN63 VS1 Εσωτερική τάση VCB
|
Είδος |
Μονάδα |
Δεδομένα |
|||
|
Ονομαστική τάση |
KV |
12 |
|||
|
Βαθμολογημένο επίπεδο απομόνωσης |
Ονομαστική ώθηση αστραπής αντιστέκονται τάση (κορυφή） |
KV |
75 |
||
|
Ονομαστική συχνότητα |
1 λεπτό Τάση αντοχής εργασίας |
42 |
|||
|
Ρεύμα διάλειμμα βραχυκυκλώματος |
Ο |
20/25 |
31.5 |
40 |
|
|
Ονομαστικό ρεύμα |
A |
630 |
630 1250 |
1250 1600 |
|
|
1250 |
1600 2000 |
2000 2500 |
|||
|
|
2500 3150 |
3150 4000 |
|||
|
Ονομαστικό ρεύμα θερμικής σταθερότητας (εικονική τιμή) |
Ο |
20/25 |
31.5 |
40 |
|
|
Ονομασμένο δυναμικό σταθερό ρεύμα (κορυφή） |
50/63 |
80 |
100 |
||
|
Ονομασμένο ρεύμα κλεισίματος βραχυκυκλώματος (κορυφή) |
50/63 |
80 |
100 |
||
|
Αξιολογείται βραχυκύκλωμα τρέχουσες χρονικές στιγμές |
Φορά |
50 |
|||
|
Συχνότητα ισχύος Αντίσταση Τάση δευτερογενούς κυκλώματος (1 λεπτά) |
V |
2000 |
|||
|
Ονομαστική ακολουθία λειτουργίας |
|
O-0.3S-CO-180S-CO |
|||
|
O-180S-CO-180S-CO |
|||||
|
Χρόνος θερμικής σταθερότητας |
S |
|
|||
|
Ονομαστικό ρεύμα σπασίματος της τράπεζας πυκνωτών μεμονωμένα/back-to-back |
A |
630/400 800/400 (40ka) |
|||
|
Μηχανική ζωή |
Φορά |
10000 |
|||
Hot Tags: ZN63 VS1 Εσωτερική υψηλή τάση VCB
