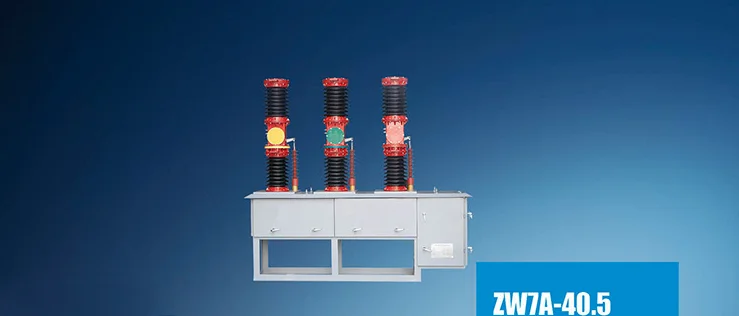

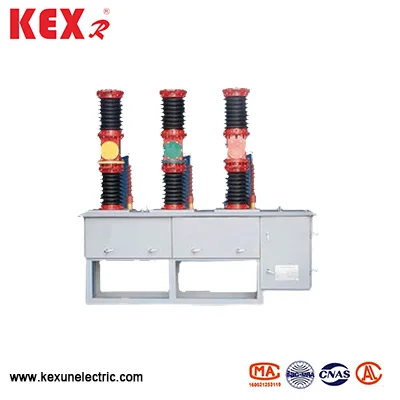

Zw7a υπαίθρια υψηλής τάσης AC VCB

Το ZW7A υπαίθρια υψηλής τάσης AC VCB είναι μια ονομαστική τάση 40,5kv, η οποία παράγεται ειδικά από το Kexun στο εργοστάσιο της Κίνας. 50Hz τριών φάσεων μετασχηματιστή ρεύματος AC Εξωτερικός εξοπλισμός εξωτερικής διανομής, ο οποίος είναι κατάλληλος για προστασία και έλεγχο στο σύστημα υποσταθμού και διανομής βιομηχανικών και εξορυκτικών επιχειρήσεων.
Μοντέλο: ZW7A
Μάρκα: Kexr

Αποστολή Ερώτησης

περιγραφή προϊόντος

Zw7a Outdoor High Voltage Ac Vcb

● Σημασία μοντέλου

ZW7A-40.5

W = εξωτερικός τύπος

Z = διακόπτης κυκλώματος κενού

7Α = Σχεδιασμός σειριακός αριθμός (βελτίωση της 7ης γενιάς της Κίνας)

40.5 = ονομαστική τάση (40.5kv, σύμφωνα με το πρότυπο IEC)

● Περιοχή εφαρμογής

Το ZW7A υπαίθρια υψηλής τάσης AC VCB δεν είναι μόνο κατάλληλο για προστασία και έλεγχο σε υποσταθμούς και συστήματα διανομής βιομηχανικών και εξορυκτικών επιχειρήσεων, αλλά και κατάλληλα για αγροτικά δίκτυα ηλεκτρικής ενέργειας και θέσεις με συχνές λειτουργίες, ειδικά για τις ανάγκες της ανακατασκευής αστικής και αγροτικής ηλεκτρικής ενέργειας.

◆ Γνωρίστε το πρότυπο

IEC60265 、 IEC62271 、 GB3804 、 GB16926 κλπ.

● Τεχνικές παράμετροι της υπαίθριας τάσης ZW7A AC VCB

Αριθμός	Είδος		Μονάδα	Δεδομένα
1	Ονομαστική τάση		KV	40.5
2	Ονομαστική συχνότητα		Hz	1250, 1600,2000
3	Ονομαστικό ρεύμα		A	20,25,31,5
4	Ονομαστικό ρεύμα διάλειμμα βραχυκυκλώματος		Ο	50,63,80
5	Βαθμολογημένη αντοχή ρεύματος (κορυφή)			20,25,31,5
6	Βαθμολογημένο βραχυπρόθεσμο ρεύμα			31.5
7	Ρεύμα κλεισίματος βραχυκυκλώματος ονομαστικού βραχυκυκλώματος			80
8	Ονομαστική ακολουθία λειτουργίας			O-0.3S-CO-180S-CO
9	Μηχανική ζωή		Φορά	10000
10	Ονομασμένοι βραχυπρόθεσμοι χρόνοι θραύσης βραχυκυκλώματος		Φορά	20
11	Συχνότητα εργασίας 1 λεπτών αντοχής σε τάση αντοχής	(υγρό) φάση έως φάση/γείωση	KV	80
11	Συχνότητα εργασίας 1 λεπτών αντοχής σε τάση αντοχής	(ξηρή) φάση έως φάση/γείωση	KV	95
12	ΦΩΤΙΣΜΟΣ ΦΩΤΙΣΜΟΥ ΑΝΤΙΠΡΟΣΩΠΟΥ		KV	180
13	Επιτρεπόμενο πάχος φθοράς δυναμικών και στατικών επαφών		mm	3
14	Καθαρό βάρος		κιλά	Περίπου 600
15	Απόσταση επαφής		mm	22 ± 2
16	Επικοινωνήστε με το εγκεφαλικό επεισόδιο		mm	4 ± 1
17	Μέση ταχύτητα ανοίγματος		m/s	1.3 ~ 1.8
18	Μέση ταχύτητα κλεισίματος		m/s	1.0 ~ 1.7
19	Επικοινωνήστε με το κλείσιμο χρόνου αναπήδησης		κ.Κ.	≤3
20	Συγχρονισμός του τριφασικού ανοίγματος και του κλεισίματος		κ.Κ.	≤3
21	Κύρια αντίσταση κυκλώματος		μΩ	≤100
22	Χρόνος κλεισίματος		κ.Κ.	≤150
23	Ώρα έναρξης		κ.Κ.	≤60
