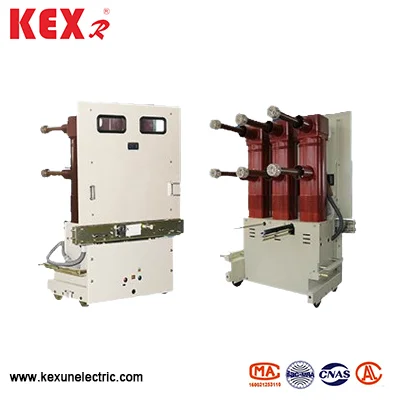

ZN85 εσωτερική υψηλής τάσης VCB
ZN85 Εσωτερική υψηλής τάσης VCB που παράγεται από την Kexun, γνωστή κατασκευαστή μετάδοσης και διανομής ισχύος στην Κίνα, είναι κατάλληλος για τριφασικά συστήματα ισχύος AC 50Hz με ονομαστική τάση 40,5kV και μπορεί να χρησιμοποιηθεί ως ρεύμα φορτίου, ρεύμα υπερφόρτωσης και ρεύμα σφάλματος για βιομηχανικές επιχειρήσεις και εξορυκτικές επιχειρήσεις, μονάδες ηλεκτροπαραγωγής. Χρήση
Μοντέλο: ZN85
Μάρκα: Kexr
Μοντέλο: ZN85
Μάρκα: Kexr
● Δομικά χαρακτηριστικά
ZN85 εσωτερική τάση υψηλής τάσης VCB και ο μηχανισμός λειτουργίας είναι διατεταγμένοι προς τα πάνω και προς τα κάτω, γεγονός που μειώνει αποτελεσματικά το βάθος του διακόπτη του κυκλώματος. Το τριφασικό τόξο σβήνει το θάλαμο και ότι το φορτισμένο σώμα που συνδέεται με τρεις ανεξάρτητους κυλίνδρους μόνωσης εποξειδικής ρητίνης, για να σχηματίσει μια σύνθετη δομή μόνωσης, το ZN85 εσωτερική τάση υψηλής τάσης VCB πληροί τις απαιτήσεις της απόστασης αέρα και της απόστασης αναρρίχησης κάτω από συνθήκες λειτουργίας. Και μειώνει αποτελεσματικά τον δικό του όγκο. Διακόπτης κενού και δυναμική και στατική του κύριου ηλεκτρικού κυκλώματος Η αγώγιμη σύνδεση εγκαθίσταται στον μονωτικό κύλινδρο, έτσι ώστε η απόσταση φάσης να είναι μόνο 300 mm. Ηλεκτρική σύνδεση του κύριου κυκλώματος υιοθετεί σταθερή σύνδεση, η οποία έχει υψηλή αξιοπιστία. Ο μονωτικός κύλινδρος είναι εγκατεστημένος στο πλαίσιο διακόπτη του κυκλώματος. Πάνω από το ράφι. ZN85 Εσωτερικός μηχανισμός VCB υψηλής τάσης έχει απλό σχεδιασμό, καλύτερη καμπύλη εξόδου και απόδοση. Τα χαρακτηριστικά και οι απαιτήσεις των 40,5kv διακόπτη κυκλώματος κενού ισχύουν. Η συνολική διάταξη είναι λογική, όμορφη και συνοπτική. Μικρό μέγεθος, ευέλικτη λειτουργία, μεγάλη διάρκεια ζωής, βολική συντήρηση και μηχανισμός χωρίς συντήρηση. Ο διακόπτης κυκλώματος είναι κατάλληλος για συχνή λειτουργία, διάφορες περιπτώσεις και θέσεις με σκληρές συνθήκες λειτουργίας.
● Τεχνικές παράμετροι της εσωτερικής τάσης ZN85 VCB
|
Αριθμός |
Είδος |
Μονάδα |
Δεδομένα |
|
1 |
Ονομαστική τάση |
KV |
40.5 |
|
2 |
Ονομαστικό ρεύμα |
A |
2000 |
|
3 |
Ονομαστική συχνότητα |
Hz |
50 |
|
4 |
Ονομαστικό ρεύμα διάλειμμα βραχυκυκλώματος |
Ο |
31.5 |
|
5 |
Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος |
80 |
|
|
6 |
4S Βαθμολογημένο βραχυκύκλωμα ρεύμα (κορυφή) |
31.5 |
|
|
7 |
Βαθμολογημένη αντοχή ρεύματος (κορυφή) |
80 |
|
|
8 |
1 λεπτό εργαζόμενη τάση |
KV |
95 |
|
9 |
Φωτισμός ώθησης αντοχή (κορυφή) |
185 |
|
|
10 |
Ονομαστική ακολουθία λειτουργίας |
Φορά |
O-0.3S-CO-180S-CO |
|
11 |
Ονομασμένοι βραχυπρόθεσμοι χρόνοι θραύσης βραχυκυκλώματος |
20 |
|
|
12 |
Μηχανική ζωή |
10000 |
|
|
13 |
Χρόνος θραύσης |
κ.Κ. |
≤80 |
|
14 |
Τρέχουσα τράπεζα τραπεζών μεμονωμένων πυκνωτών |
A |
630 |
|
15 |
Ρεύμα διακοπής της τράπεζας πυκνωτή back-to-back |
A |
400 |
|
16 |
Ονομαστική τάση λειτουργίας |
V |
-110/~ 110, -220/~ 220 |
Hot Tags: ZN85 εσωτερική υψηλής τάσης VCB
