Μετασχηματιστής εξόρυξης ξηρού τύπου
Ο μετασχηματιστής εξόρυξης ξηρού τύπου KSG, ο οποίος παράγεται ειδικά από το Kexun Electric στο εργοστάσιο της Κίνας, είναι κατάλληλος για κεντρικό υποσταθμό, ναυπηγείο, κύριο αγωγό εισόδου αέρα και κύριο αγωγό εισόδου αέρα στο υπόγειο ανθρακωρυχείο και είναι επίσης κατάλληλο για το υγρό περιβάλλον της σήραγγας ως μετασχηματιστής ισχύος για ορυχείο ή ηλεκτρική έλξη.
Μοντέλο: KSG
Μάρκα: Kexr
Μοντέλο: KSG
Μάρκα: Kexr
● Χρήση συνθηκών του μετασχηματιστή εξόρυξης ξηρού τύπου KSG
▶ Υψόμετρο: Δεν υπερβαίνει τα 1500 μέτρα, οι ειδικές περιστάσεις θα εξηγηθούν ξεχωριστά.
▶ Περιβαλλοντική θερμοκρασία: Μέγιστη θερμοκρασία+40 "C, μέγιστη μηνιαία μέση θερμοκρασία+25 *C, ελάχιστη θερμοκρασία -20 *C
▶ Η σχετική υγρασία του αέρα δεν υπερβαίνει το 95% (στους+25 ° C).
▶ σε περιβάλλον αερίου ή ατμού που δεν βλάπτει τη μόνωση.
▶ Εγκαταστάθηκε σε υπόγεια ορυχεία όπου υπάρχει σκόνη άνθρακα και αέριο, αλλά δεν υπάρχει κίνδυνος έκρηξης.
▶ Η κυματομορφή της τάσης τροφοδοσίας είναι περίπου ένα ημιτονοειδές κύμα.
● Μετασχηματιστής εξόρυξης ξηρού τύπου KSG πληροί τα παρακάτω πρότυπα
GB/T12173-2008 Γενική ηλεκτρική quipment για εξόρυξη
GB1094.11-2007 Μετασχηματιστές τροφοδοσίας ξηρού τύπου
GB/T10228-2015 Τεχνικές παραμέτρους και απαιτήσεις για μετασχηματιστές ισχύος ξηρού τύπου
GB/T3955-2006 Μετασχηματιστές Γενικών Ισχύος Εξόρυξης
GB4208-2008 Επίπεδο προστασίας κελύφους
GB/T17211-1998 Οδηγός φόρτωσης για μετασχηματιστές τροφοδοσίας ξηρού τύπου
GB3836.1-2010 Ηλεκτρικός εξοπλισμός για εκρηκτικά περιβάλλοντα αερίου Μέρος 1: Γενικές απαιτήσεις
GB3836.2-2010 Ηλεκτρικός εξοπλισμός για ατμόσφαιρα εκρηκτικού αερίου Μέρος 2: ΕΚΔΗΛΩΣΗ ΤΥΠΟΥ "D Σχεδιασμός, Κατασκευή και επιθεώρηση σχετικών προτύπων όπως GB1094.1-2013 Μετασχηματιστές ισχύος Μέρος 1 Γενικές διατάξεις.
● Χαρακτηριστικά μετασχηματιστή εξόρυξης ξηρού τύπου KSG
KSG εξόρυξη Γενικών μετασχηματιστών ξηρού τύπου έχουν ισχυρή ικανότητα από την υγρασία, καλή επιβράδυνση της φλόγας και μόνωσης υλικά με αυτόματα χαρακτηριστικά πυροδότησης, δεν παράγουν επιβλαβή αέρια όταν αντιμετωπίζουν μια πηγή πυρκαγιάς, μην μολύνουν το περιβάλλον και είναι εύκολο να διατηρηθούν.
Το πηνίο υψηλής τάσης του μετασχηματιστή ξηρού τύπου εξόρυξης είναι κατασκευασμένο από εκκαθάριση καλωδίων υψηλής ποιότητας και η περιέλιξη χυτεύεται με υψηλής ποιότητας εποξειδική ρητίνη υπό κενό. Το πηνίο χαμηλής τάσης είναι κατασκευασμένο από περιέλιξη αλουμινίου και ρητίνη προκαθορισμένη περιέλιξη στρώματος μόνωσης. Ο πυρήνας του σιδήρου υιοθετεί υψηλής ποιότητας υψηλής μαγνητικής αγωγιμότητας αγωγιμότητας ψυχρής έλασης με κόκκους σιλικόνης με μικρή επέκταση υστέρησης από την ίδια παρτίδα. Υιοθετήστε εποξειδική συγκόλληση για να σφραγίσει και να αποφευχθεί η διάβρωση. Χωρητικότητα υπερφόρτωσης του μετασχηματιστή ξηρού τύπου εξόρυξης: Υπό φυσικές συνθήκες ψύξης (AN), η χωρητικότητα υπερφόρτωσης επιτρέπεται να πληροί τις απαιτήσεις στον ακόλουθο πίνακα (θερμοκρασία περιβάλλοντος 20 ° C):
|
Υπερένταση% |
20 |
30 |
40 |
50 |
60 |
70 |
|
Χρόνος εκτέλεσης (m) |
Συνεχής |
120 |
60 |
20 |
50 |
1 |
Το σύστημα ελέγχου θερμοκρασίας για τον μετασχηματιστή εξόρυξης ξηρού τύπου KSG αποτελείται από έναν ελεγκτή θερμοκρασίας και ένα στοιχείο μέτρησης θερμοκρασίας που είναι εγκατεστημένο στην κορυφή της περιέλιξης χαμηλής τάσης, το οποίο είναι το πιο καυτό σημείο του προϊόντος. Το 1T συνειδητοποιεί τον έλεγχο της θερμοκρασίας του μετασχηματιστή και εμφανίζει τη θερμοκρασία του καυτού σημείου των περιελίξεων Α, Β και C κατά τη λειτουργία του μετασχηματιστή. Εάν η θερμοκρασία της περιέλιξης του μετασχηματιστή είναι πολύ υψηλή λόγω λειτουργίας ή σφάλματος υπερφόρτωσης, ο ελεγκτής θερμοκρασίας θα εκδώσει συναγερμό και ταξίδι και το σύστημα ελέγχου θερμοκρασίας θα έχει παθητικές επαφές για συναγερμό και ταξίδι. Όταν χρησιμοποιείτε ψύξη αναγκαστικής αέρα, ο ελεγκτής θερμοκρασίας καθορίζει την είσοδο ή τη μετατροπή του ανεμιστήρα πιστοποίησης του συστήματος περιβάλλοντος ψύξης με βάση τη θερμοκρασία περιέλιξης. Μια διεπαφή επικοινωνίας RS485 μπορεί επίσης να εγκατασταθεί προαιρετικά για απομακρυσμένη διαχείριση. Το περίβλημα προϊόντων έχει επίπεδο προστασίας P21 ή υψηλότερο

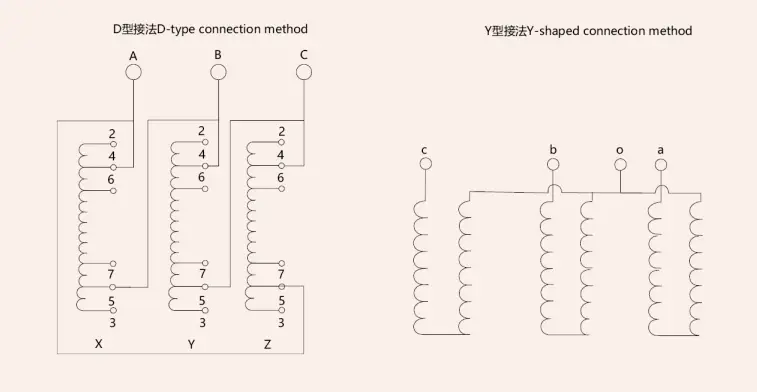

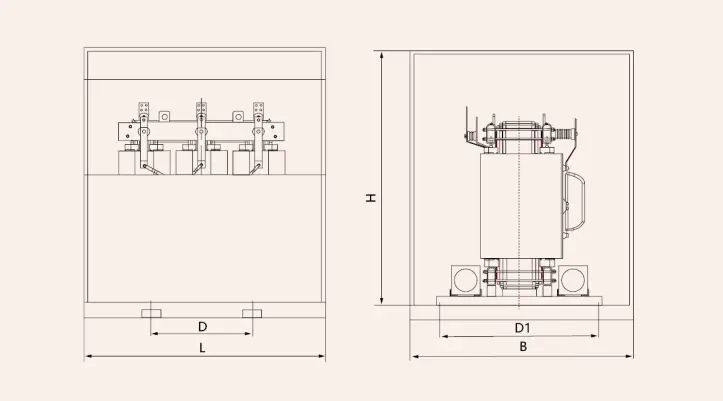

● Σχηματικό διάγραμμα και διαστάσεις εγκατάστασης του μετασχηματιστή εξόρυξης ξηρού τύπου KSG
◆ Τεχνικές παράμετροι του μετασχηματιστή εξόρυξης ξηρού τύπου KSG
|
Ονομαστική χωρητικότητα (KVA) |
Συνδυασμός τάσης και εύρος βρύσης (%) |
Αριθμός ομάδας |
Χωρίς απώλεια φορτίου |
Απώλεια φόρτωσης |
Χωρίς ρεύμα φορτίου (%) |
Αντίσταση βραχυκυκλώματος (%) |
Βάρος (kg) |
Διαστάσεις l*w*χμμ |
||
|
HV (KV) |
HV Last Range |
LV (KV) |
||||||||
|
50 |
6 Ή 10
|
2* ± 2,5 Ή ± 5 |
1.2 0.69 0.4 |
DY11 YD11 |
0.27 |
1 |
2 |
4
|
450 |
1000X900X1050 |
|
80 |
0.37 |
1.38 |
1.5 |
600 |
1050x950x1100 |
|||||
|
100 |
0.4 |
1.57 |
1.5 |
650 |
1100x950x1200 |
|||||
|
125 |
0.47 |
1.85 |
1.3 |
700 |
1250x1000x1300 |
|||||
|
160 |
0.54 |
2.13 |
1.3 |
850 |
1300x1050x1350 |
|||||
|
200 |
0.62 |
2.53 |
1.1 |
1000 |
1300x1100x1500 |
|||||
|
250 |
0.72 |
2.76 |
1.1 |
1150 |
1300x1100x1550 |
|||||
|
315 |
0.88 |
3.47 |
1 |
1300 |
1400x1150x1550 |
|||||
|
400 |
0.98 |
3.99 |
1 |
1500 |
1450x1200x1600 |
|||||
|
500 |
1.16 |
4.88 |
1 |
1700 |
1450x1200x1700 |
|||||
|
630 |
1.3 |
5.96 |
0.85 |
6 |
1800 |
1550x1200x1700 |
||||
|
800 |
1.52 |
6.96 |
0.85 |
2100 |
1600X1200X1800 |
|||||
|
1000 |
1.77 |
8.13 |
0.85 |
2500 |
1700x1250x1800 |
|||||
|
1250 |
2.09 |
9.69 |
0.85 |
2950 |
1750x1250x1900 |
|||||
|
1600 |
2.45 |
11.7 |
0.85 |
3500 |
1800x1400x2000 |
|||||
