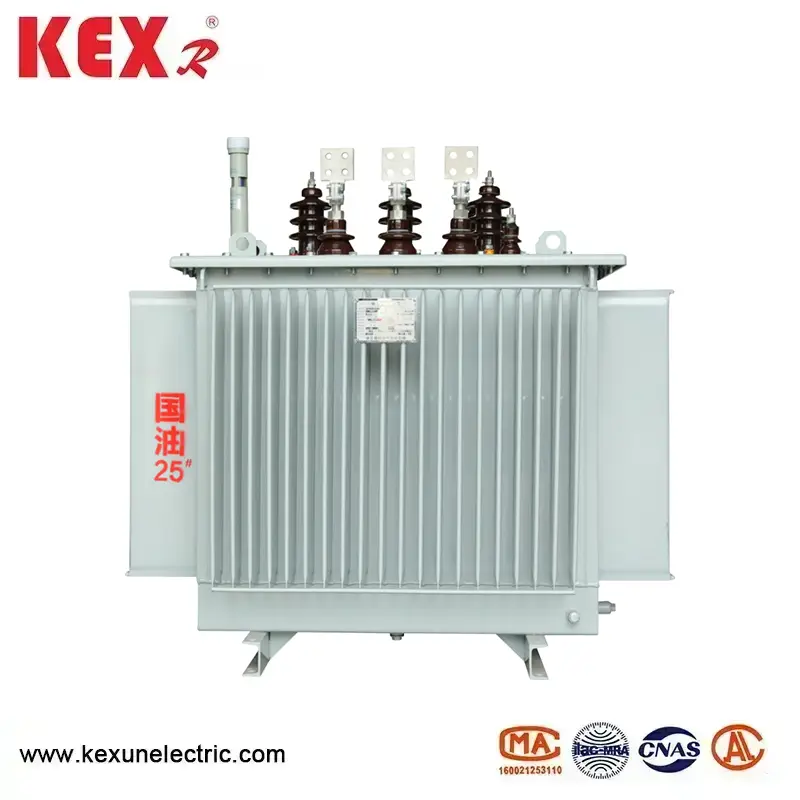

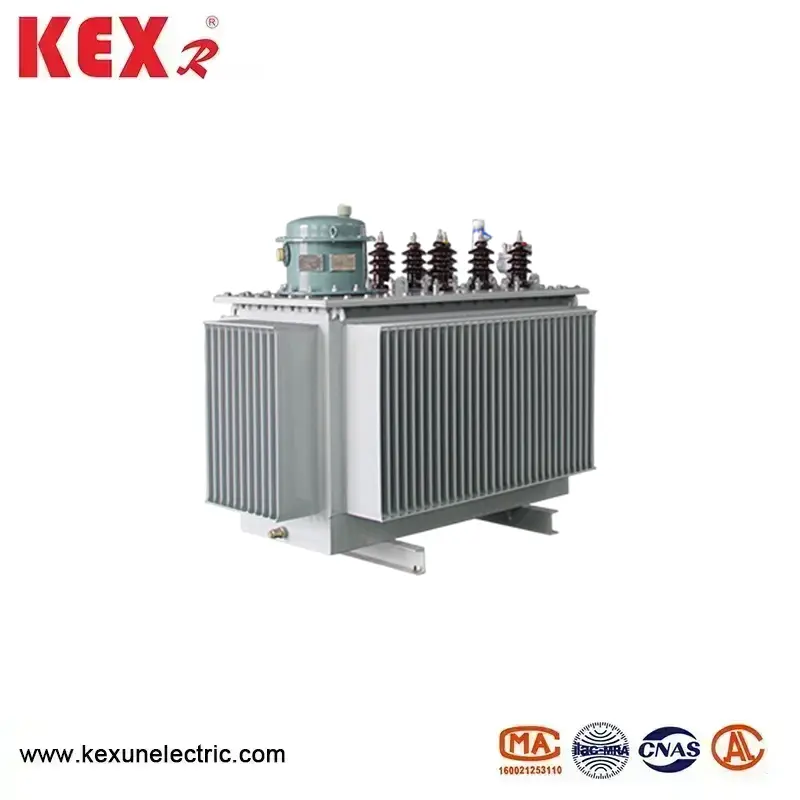

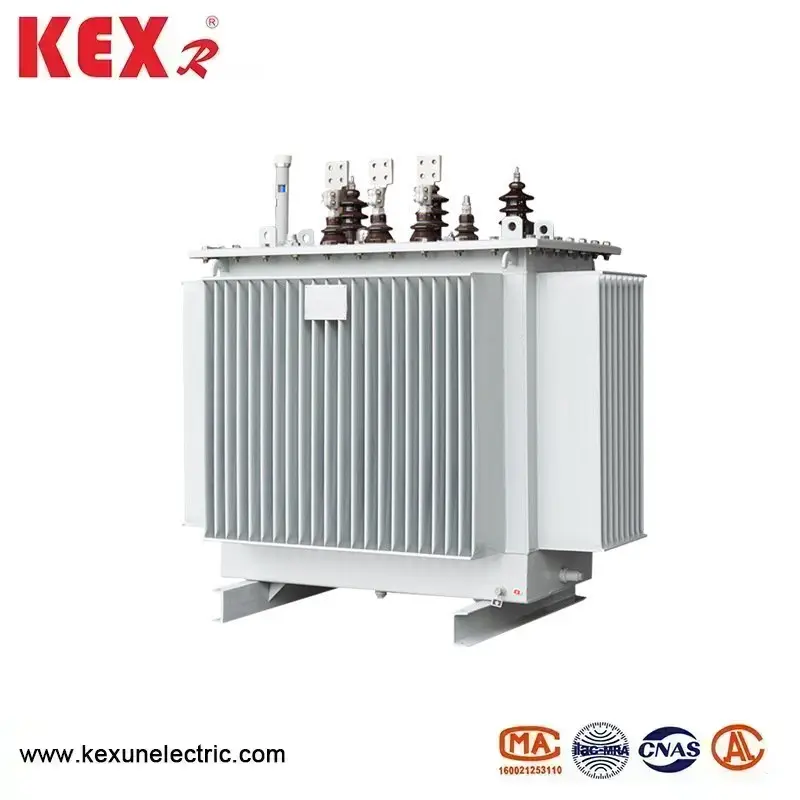

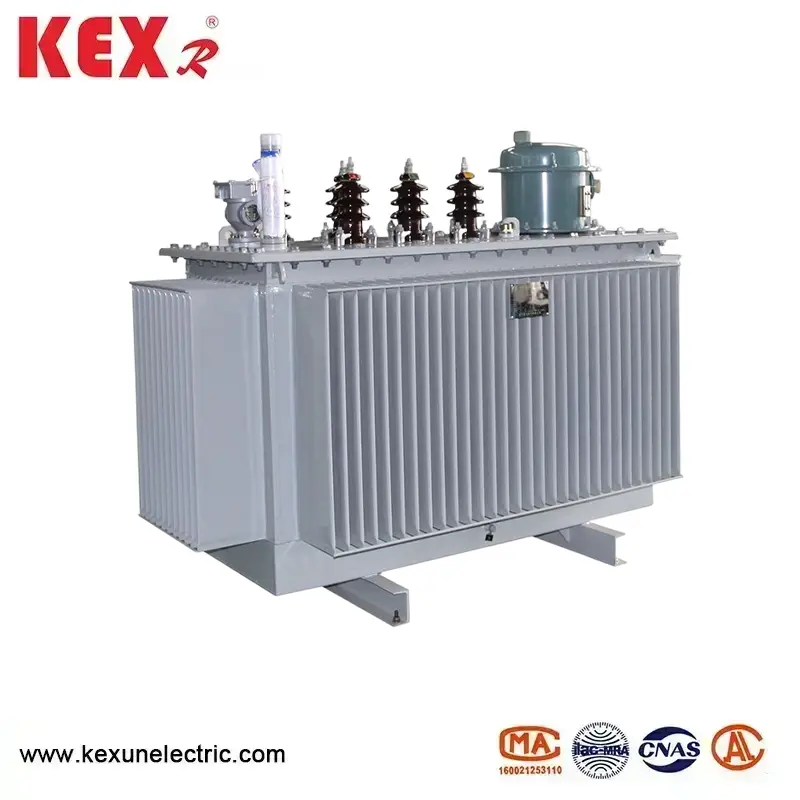

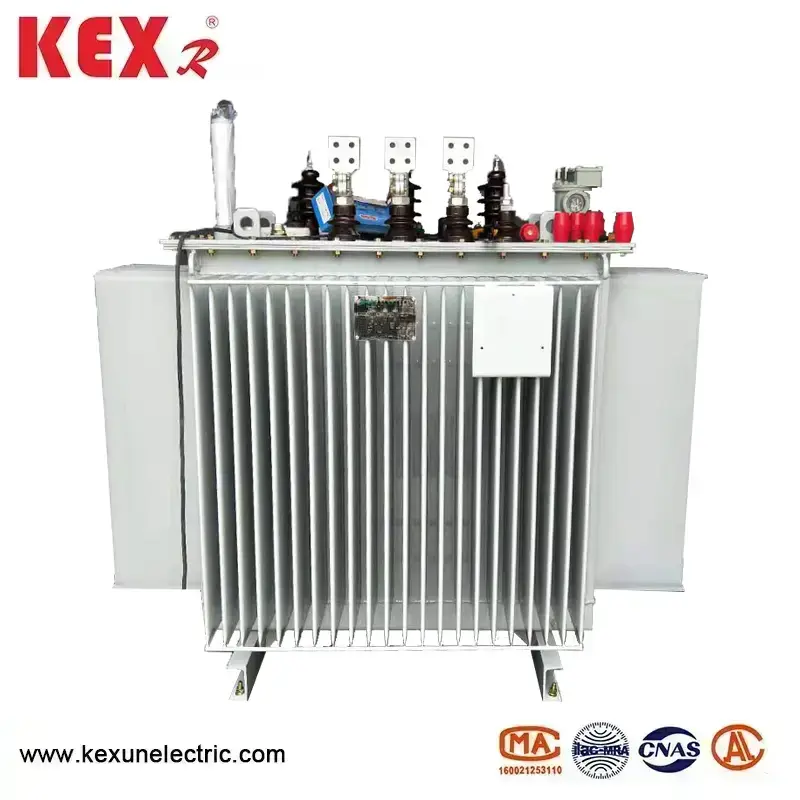

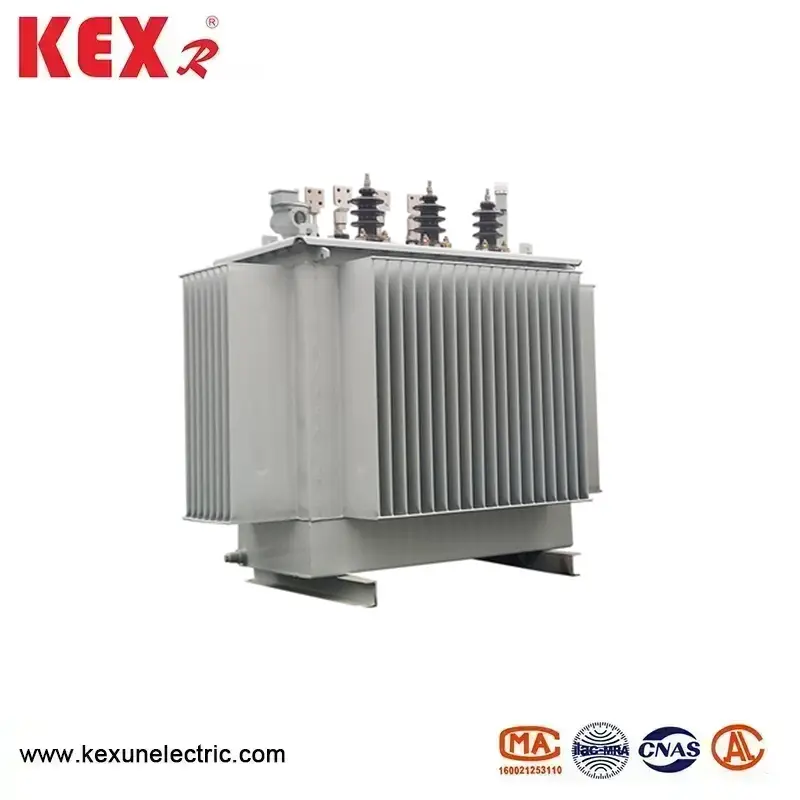

Μετασχηματιστής βυθισμένος σε λάδι

●Χρήση συνθηκών του μετασχηματιστή βυθισμένου σε λάδι

▶Υψόμετρο που δεν υπερβαίνει τα 1000 μέτρα.

▶Θερμοκρασία περιβάλλοντος:

▶Μέγιστη θερμοκρασία +40 'C;

▶Η μέση θερμοκρασία του πιο ζεστού μήνα είναι + 30 "Co Μέγιστη μέση ετήσια θερμοκρασία+20°▶Η ελάχιστη εξωτερική θερμοκρασία είναι -25C

● Ο μετασχηματιστής βυθισμένος στο λάδι πληροί τα πρότυπα

GB1094.2-1996

GB1094.5-2003

GB/T7595-1987

JB/T10088-2004

GB/T10237-1988

GB/T3837-2010

◆ Επιλογή υλικών υψηλής ποιότητας

▶Ο μετασχηματιστής βυθισμένος στο λάδι επιλέγει χάλκινο σύρμα οξυγόνου με χαμηλότερη  αντίσταση και υποβάλλεται σε μια σειρά πρόσθετων επεξεργασιών επιφανειών για να γίνει  πιο ομαλή ，χωρίς γρέζια ή αιχμηρές γωνίες, με αποτέλεσμα χαμηλότερη απώλεια φορτίου και πιο αξιόπιστη ηλεκτρική απόδοση του μετασχηματιστή. e Επιλέξτε υψηλής ποιότητας χάλυβα και σιλικόνη. χαμηλότερη απώλεια μονάδας για να μειωθεί η απώλεια χωρίς φορτίο των μετασχηματιστών.

▶Επιλέξτε εξαρτήματα μόνωσης από πλαστικοποιημένο ξύλο υψηλής ποιότητας που δεν θα σπάσουν ποτέ, ακόμη και υπό τη δράση ρεύματος βραχυκυκλώματος,

θα παραμείνει άθικτο.

▶Επιλέξτε λάδι μετασχηματιστή που έχει φιλτραριστεί βαθιά, με χαμηλότερα επίπεδα νερού, αερίου και ακαθαρσιών, καθιστώντας τη λειτουργία του μετασχηματιστή πιο αξιόπιστη.

▶Επιλέξτε υλικά σφράγισης από καουτσούκ για την αποτελεσματική πρόληψη της γήρανσης και την εξάλειψη της διαρροής.* Όλες οι πρώτες ύλες υποβάλλονται σε ποιοτικό έλεγχο και όλοι οι κατασκευαστές πρώτων υλών υποβάλλονται σε αυστηρό έλεγχο σύμφωνα με το εθνικό πρότυπο IS09000.

◆ Αποτελεσματική από πλευράς κόστους

Ο μετασχηματιστής βυθισμένος σε λάδι της σειράς s9 μείωσε τις απώλειες χωρίς φορτίο, τις απώλειες φορτίου και τα ρεύματα χωρίς φορτίο κατά 10%, 24% και 46% αντίστοιχα σε σύγκριση με τη σειρά S7, με αποτέλεσμα τη μείωση του λειτουργικού κόστους κατά 19%. Με βάση τη σειρά s9, τα προϊόντα της σειράς S11 μείωσαν τη μέση απώλεια χωρίς φορτίο κατά 30%. Το ρεύμα χωρίς φορτίο μειώνεται κατά 70-85% σε σύγκριση με το S9. Η μέση άνοδος της θερμοκρασίας μειώνεται κατά 10 K και η διάρκεια ζωής του προϊόντος υπερδιπλασιάζεται. Ακόμη και σε συνθήκες υπερφόρτωσης 20%, μπορεί να λειτουργήσει για μεγάλο χρονικό διάστημα. Η μέση μείωση θορύβου κατά τη λειτουργία του προϊόντος είναι 2-4 ντεσιμπέλ.

◆ Πλήρως σφραγισμένο

Το "M" στο S11 (M) R αντιπροσωπεύει ότι η δεξαμενή λαδιού υιοθετεί μια πλήρως στεγανή δομή, σε σύγκριση με τους συνηθισμένους μετασχηματιστές βυθισμένου σε λάδι, οι πλήρως σφραγισμένοι μετασχηματιστές διανομής εξαλείφουν τις δεξαμενές αποθήκευσης λαδιού και αντικαθιστούν τους σωλήνες λαδιού με κυματοειδές πτερύγια ως συστατικά ψύξης και απαγωγής θερμότητας. Η δεξαμενή κυματοειδούς λαδιού είναι κατασκευασμένη από υψηλής ποιότητας λεπτές πλάκες ψυχρής έλασης σε μια αποκλειστική γραμμή παραγωγής και τα κυματοειδές πτερύγια μπορούν να διαστέλλονται και να συστέλλονται με τον όγκο του μετασχηματιστή oi, απομονώνοντας έτσι τον μετασχηματιστή από την ατμόσφαιρα, αποτρέποντας και επιβραδύνοντας την υποβάθμιση του λαδιού και την υγρασία της μόνωσης, βελτιώνοντας την αξιοπιστία λειτουργίας και την κανονική λειτουργία χωρίς συντήρηση.

Η επιφάνεια της δεξαμενής κυματοειδούς λαδιού υποβάλλεται σε επεξεργασία με απολίπανση, αφαίρεση σκουριάς και φωσφοροποίηση προτού επικαλυφθεί με ένα τρίπτυχο χρώμα, το οποίο είναι κατάλληλο για χρήση σε μεταλλουργικά, πετροχημικά, ορυχεία και άλλα περιβάλλοντα.

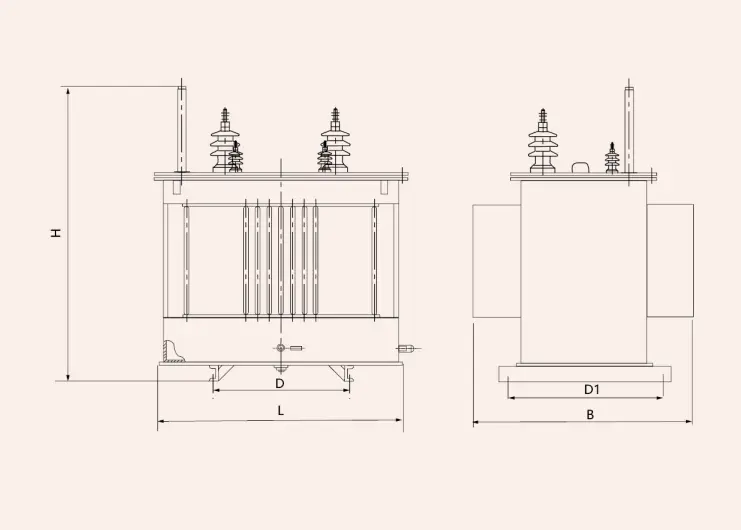

◆ Εμφάνιση και διαστάσεις εγκατάστασης Μετασχηματιστή βυθισμένου σε λάδι

◆Τεχνικές παράμετροι μετασχηματιστή διανομής βυθισμένου σε λάδι σειράς 10kV D11
