Μετασχηματιστής ρυθμίσεων υψηλής τάσης

● Χαρακτηριστικά μετασχηματιστών υψηλής τάσης

▶ Η συνολική συσκευή έχει μεγάλη χωρητικότητα, χαμηλή απώλεια, μικρό μέγεθος και είναι εύκολο να εγκατασταθεί και να διατηρηθεί.

▶ Προσαρμόστε αυτόματα το γρανάζι της τριφασικής μεταβολής φορτίου με αλλαγές τάσης παρακολούθησης, με αξιόπιστη λειτουργία και ακρίβεια ρύθμισης υψηλής τάσης

▶ Η αναφορά τάσης, η καθυστέρηση δράσης, το επιτρεπόμενο εύρος και το όριο συχνότητας μπορούν να ρυθμιστούν ανάλογα με τις ανάγκες και οι ρυθμίσεις παραμέτρων είναι ευέλικτες και βολικές.

▶ Εμφάνιση του αριθμού των ενεργειών γραναζιών και του τρέχοντος εργαλείου του SVR στο φορτίο TAP changer, με ενδείξεις για την υψηλότερη και τη χαμηλότερη ταχύτητα

▶ Εξοπλισμένο με προστασία από άνω και κατώτατο όριο γραναζιών, λειτουργία χρονικού ορίου δράσης, βελτιώνοντας αποτελεσματικά την αξιοπιστία του προϊόντος

▶ Ο ελεγκτής έχει πάνω από την τάση και κάτω από τις λειτουργίες προστασίας τάσης. Όταν η γραμμή βρίσκεται σε τάση πάνω από την τάση ή κάτω από την κατάσταση τάσης. Ο ελεγκτής κλειδώνει αυτόματα. Εξασφαλίστε την ασφαλή λειτουργία των μεταφορέων φορτίου

▶ Ο ελεγκτής υιοθετεί μάρκες ελέγχου βιομηχανικού βαθμού, τα οποία έχουν υψηλή αξιοπιστία, ισχυρή ικανότητα κατά της παρεμβολής και μπορούν να προσαρμοστούν σε σκληρά υπαίθρια περιβάλλοντα.

▶ Η κύρια χαρακτηριστικά μετασχηματιστή υψηλής τάσης που ρυθμίζεται με διεπαφή επικοινωνίας RS485, οι παράμετροι του ελεγκτή μπορούν να προβληθούν και να τροποποιηθούν εντός 30 μέτρων από το σημείο εγκατάστασης μέσω της ασύρματης μονάδας επικοινωνίας.

Το τηλεχειριστήριο της κάρτας cloud ή sm μπορεί επίσης να προστεθεί.

● Χρήση συνθηκών μετασχηματιστή ρύθμισης υψηλής τάσης

▶ Υψόμετρο: ≤ 2000m

▶ Περιβαλλοντική θερμοκρασία: -25 ° C ~+45 ° C

▶ Σχετική υγρασία: λιγότερο από 90%

▶ Δυνατότητα πρόληψης της ρύπανσης: Επίπεδο LLL

▶ Κεφάλαιο εγκατάστασης: <2%

 Δεν υπάρχει ρύπανση ή διαβρωτικό μέσο γύρω από τη συσκευή που επηρεάζει σοβαρά την απόδοση της μόνωσης και δεν υπάρχει κίνδυνος πυρκαγιάς ή έκρηξης στο χώρο εργασίας και δεν υπάρχει σοβαρή δόνηση.

● Μετασχηματιστής ρύθμισης υψηλής τάσης πληροί τα πρότυπα

◆ Πρότυπα σχεδιασμού παραγωγής

▶ JB8749-1998 Γενικές τεχνικές απαιτήσεις για ρυθμιστές τάσης

▶ GB1094-2013 Μετασχηματιστές ισχύος

▶ GB/T6451-2008 Τεχνικές παραμέτρους και απαιτήσεις για τρεις φάσες βυθισμένου μετασχηματιστού ισχύος

▶ Κατευθυντήριες γραμμές για την επιλογή των μετασχηματιστών ισχύος (GB/T17468-1998) GB10230-2007 στο φορτίο TAP Changer

▶ Κατευθυντήριες γραμμές για την εφαρμογή των μεταφορέων φορτίου (GB/T1058-1989) o DL/T572-2010 0PERATING ▶ Κανονισμοί για μετασχηματιστές ισχύος

◆ Βασικά πρότυπα για χρήση

Η τάση σημείου εγκατάστασης του ρυθμιστή αυτόματης τάσης SVR ανταποκρίνεται στις απαιτήσεις του εθνικού προτύπου GB/T12325-2008 για την απόκλιση τάσης τροφοδοσίας: το άθροισμα των απόλυτων τιμών των θετικών και αρνητικών αποκλίσεων της τάσης τροφοδοσίας 35KV και άνω δεν θα υπερβαίνει το 10% της ονομαστικής τάσης. Η επιτρεπόμενη απόκλιση της τάσης τροφοδοσίας τριών φάσεων 20KV και κάτω είναι + 7% της ονομαστικής τάσης. Η επιτρεπόμενη απόκλιση της τάσης τροφοδοσίας 220V είναι+7% και -10% της ονομαστικής τάσης.

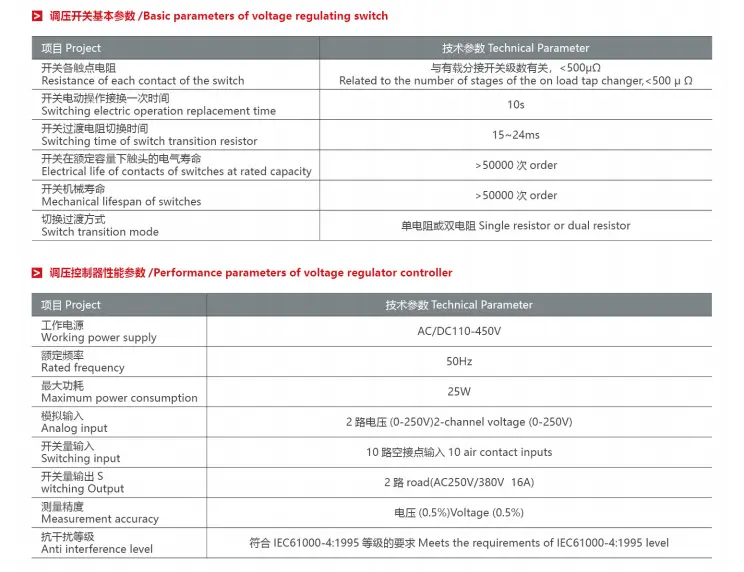

◆ Τεχνικές παράμετροι του μετασχηματιστή ρύθμισης υψηλής τάσης SVR τύπου SVR

● Οδηγίες εγκατάστασης μετασχηματιστή υψηλής τάσης SVR τύπου SVR

1. Η εγκατάσταση του προϊόντος είναι ευθύνη του χρήστη και ο προμηθευτής μπορεί να στείλει προσωπικό υπηρεσίας μετά την πώληση στον ιστότοπο για καθοδήγηση.

2. Μετά τη θέση του εξοπλισμού, θα πρέπει να χρησιμοποιείται σύρμα γείωσης για γείωση πολλαπλών σημείων. Η αντίσταση γείωσης δεν πρέπει να υπερβαίνει τα 4 ohms και το βάθος του σώματος γείωσης που θα ταφεί υπόγεια θα πρέπει να συμμορφώνεται με τις απαιτήσεις γείωσης των κανονισμών ισχύος.

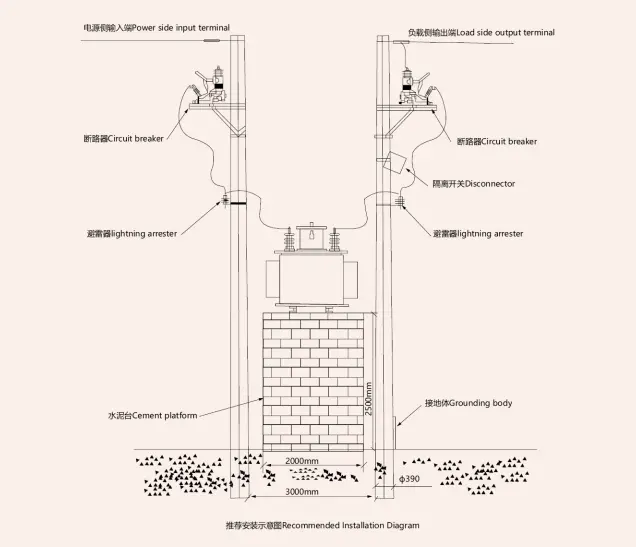

Το διάγραμμα αναφοράς εγκατάστασης έχει ως εξής:
