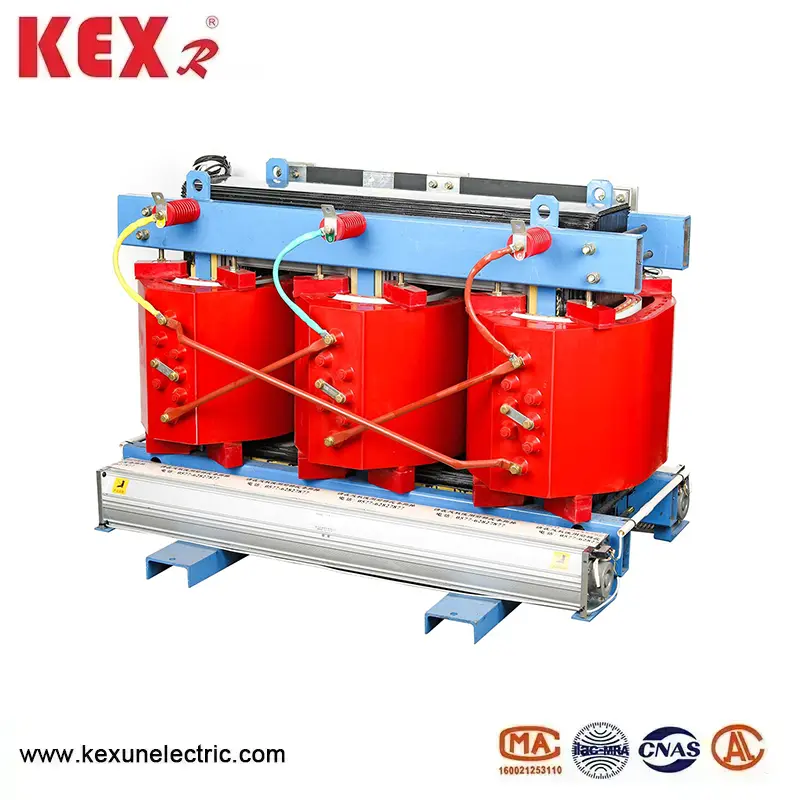

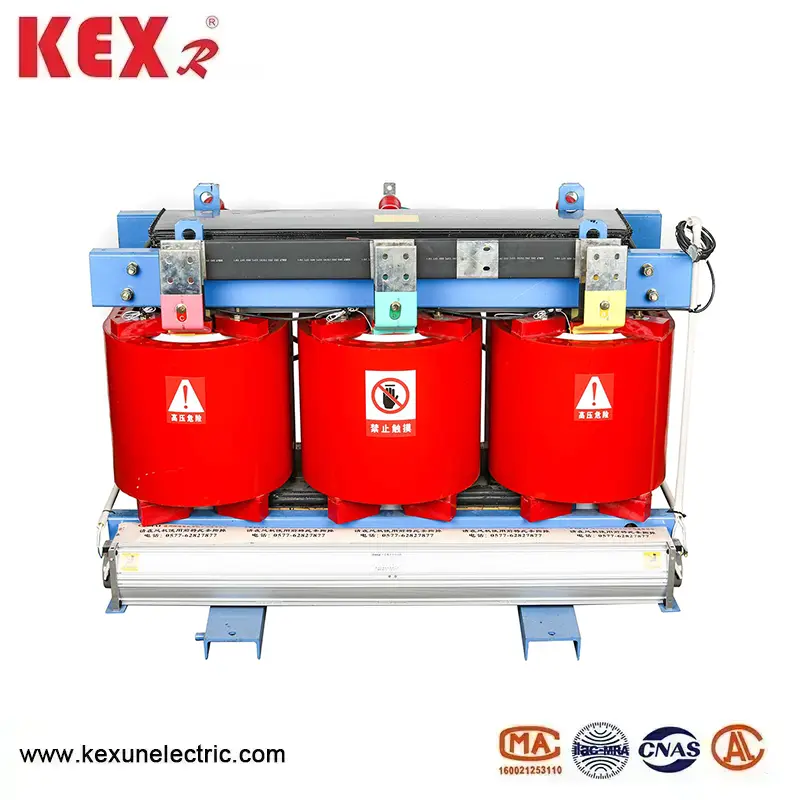

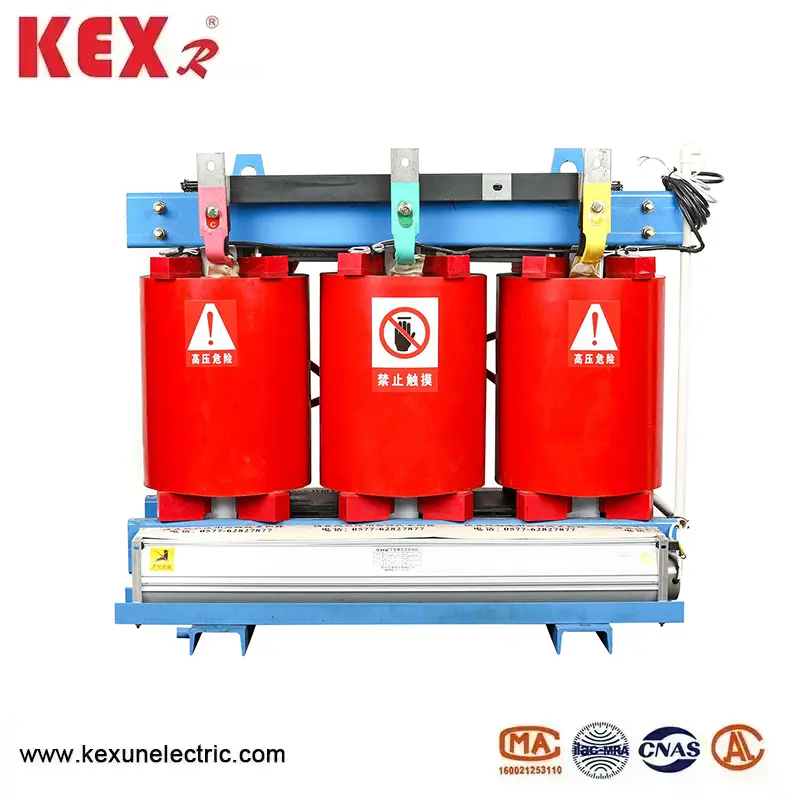

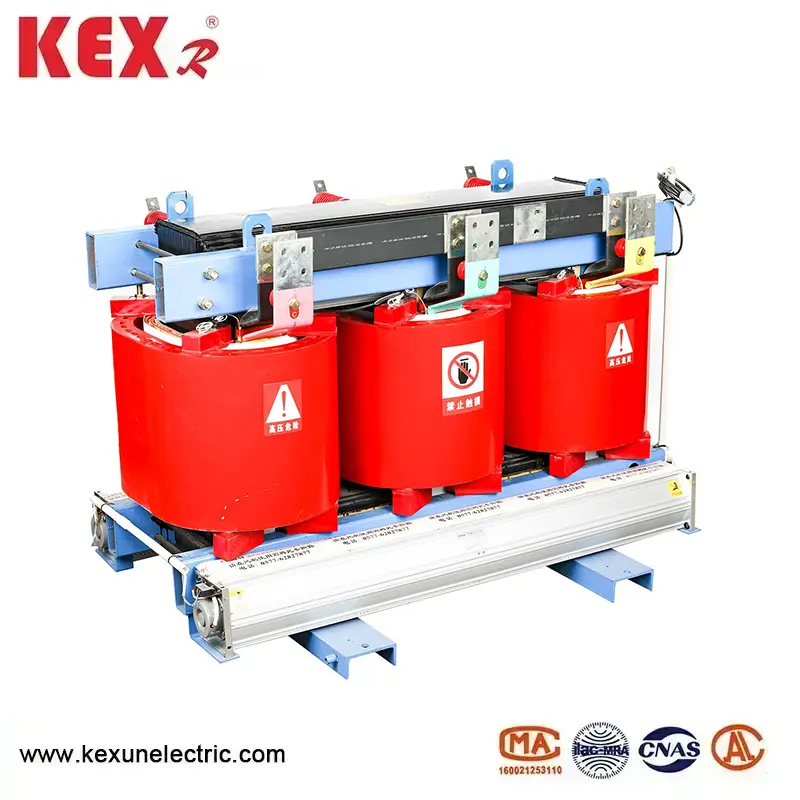

Μετασχηματιστής ξηρού τύπου ρητίνης

● Συστατικά του μετασχηματιστή ξηρού τύπου SCB10 τύπου.

◆ πυρήνας μετασχηματιστή στεγνού τύπου ρητίνης

Ο πυρήνας του σιδήρου είναι κατασκευασμένος από εισαγόμενα υψηλής ποιότητας φύλλα χάλυβα πυριτίου με ψυχρό έλικα, με πλήρως κεκλιμένη δομή άρθρωσης. Η στήλη πυρήνα συνδέεται με μη υφασμένη κολλητική ταινία και η επιφάνεια του πυρήνα σιδήρου είναι ενθυλακωμένη με εποξειδική ρητίνη για τη μείωση του ρεύματος χωρίς φορτίο, του ρεύματος χωρίς φορτίο και του θορύβου του πυρήνα του σιδήρου, οι σφιγκτήρες και οι συνδετήρες έχουν υποβληθεί σε ειδική επιφάνεια για να βελτιώσουν περαιτέρω την ποιότητα εμφάνισης του προϊόντος.

◆ Λειτουργία χαμηλής τάσης

Η εκκαθάριση χαμηλής τάσης του μετασχηματιστή με μετασχηματιστή ρητίνης υιοθετεί μια δομή αλουμινίου, η οποία επιλύει το πρόβλημα της αξονικής γωνίας έλικας όταν χρησιμοποιεί την περιέλιξη καλωδίων, καθιστώντας τις στροφές πιο ισορροπημένες. Ταυτόχρονα, το πηνίο υιοθετεί έναν αξονικό αγωγό αέρα ψύξης, ενισχύοντας την ικανότητα διάχυσης θερμότητας. Το TDMD εποξειδικό ρητίνη Prepreg χρησιμοποιείται μεταξύ των στρώσεων περιέλιξης και το σύνολο θεραπεύεται και σχηματίζεται.

◆ Υψηλή τάση που περιέχει τον μετασχηματιστή στεγνών τύπου Series Series Series Series

Η περιέλιξη υψηλής τάσης είναι κενό με εποξική ρητίνη με πληρωτικά, μειώνοντας σημαντικά την τοπική εκφόρτιση και βελτιώνοντας την ηλεκτρική αντοχή του πηνίου. Τα εσωτερικά και τα εξωτερικά τοιχώματα της περιέλιξης κατατίθενται με πλάκες πλέγματος από γυαλί, ενισχύοντας τη μηχανική αντοχή του πηνίου και βελτιώνοντας την ικανότητα του προϊόντος να αντισταθεί σε ξαφνικά βραχυκυκλώματα, το Coll δεν σπάει ποτέ.

◆ Διαδικασία κατασκευής

Το πηνίο του μετασχηματιστή με μόνωση τύπου SCB10 με μόνωση ξηρού τύπου τραυματίζεται σε μια μηχανή περιέλιξης υψηλής ακρίβειας και η περιέλιξη χαμηλής τάσης υιοθετεί μια δομή περιέλιξης αλουμινίου. Όταν η χωρητικότητα του μετασχηματιστή είναι μεγάλη, υπάρχει ένας αγωγός εξαερισμού. Αφού ολοκληρωθεί η περιέλιξη, πραγματοποιείται ξήρανση με κενό και ολόκληρη η διαδικασία χύσης και σκλήρυνσης λειτουργεί πλήρως σύμφωνα με τις απαιτήσεις της διαδικασίας, όλες οι διαδικασίες πρέπει να παρακολουθούνται αυστηρά και να προσαρμοστούν ανάλογα με την κατάσταση. Η διαδικασία κατασκευής ακριβείας της χύσεως εξασφαλίζει ότι το πηνίο δεν έχει φυσαλίδες ή κενά, με αποτέλεσμα υψηλής ποιότητας λειτουργία του μετασχηματιστή.

◆ Σύστημα ελέγχου θερμοκρασίας και σύστημα ψύξης αέρα

Ο ανεμιστήρας ψύξης που εκτοξεύεται από τη διασταύρωση της ροής υιοθετείται, ο οποίος έχει τα χαρακτηριστικά του χαμηλού θορύβου, της υψηλής πίεσης του αέρα και της όμορφης εμφάνισης, ενισχύοντας την ικανότητα υπερφόρτωσης του μετασχηματιστή ξηρού τύπου SCB10.

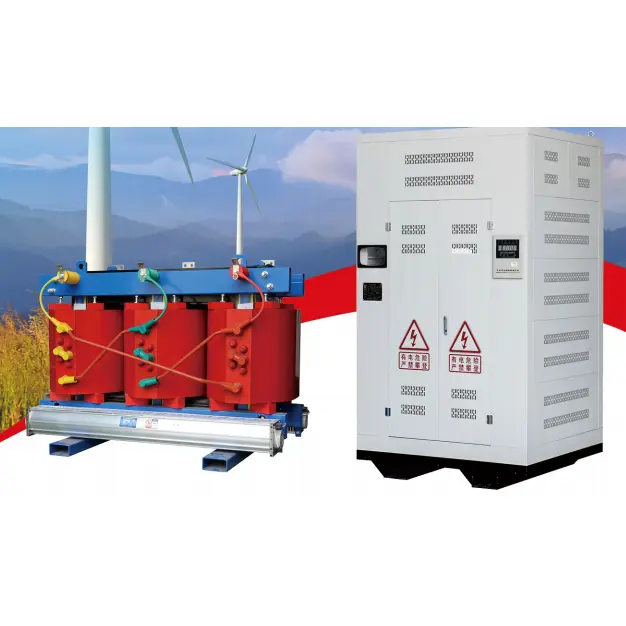

◆ Προστατέψτε το περίβλημα και την παραγωγή εξόδου

Το προστατευτικό κέλυφος παρέχει περαιτέρω προστασία ασφαλείας για τον μετασχηματιστή, με επίπεδα προστασίας IP20, LP23 κ.λπ.

◆ Μέθοδος εξερχόμενης γραμμής μετασχηματιστή

Οι συμβατικές εξερχόμενες γραμμές, οι τυποποιημένες κλειστές διαδρομές και οι τυποποιημένες εξερχόμενες γραμμές μπορούν να κατασκευαστούν σύμφωνα με διαφορετικές μορφές διεπαφής και οι ειδικές εξερχόμενες μέθοδοι μπορούν επίσης να σχεδιαστούν σύμφωνα με τις απαιτήσεις των χρηστών.

◆ Σχετικά πρότυπα και παραμέτρους

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Ονομαστική υψηλή τάση: 10 (11,10,5,6,6,6,3,6) KV

Χαρακτηρισμένη χαμηλή τάση: 0,4kv

Ομάδα σύνδεσης: dyn11 ή yyno

Εύρος βρύσης υψηλής τάσης: + 5 ή + 2x2,5%

Επίπεδο μόνωσης: LL75AC35/LI0AC5

Συχνότητα: 50Hz

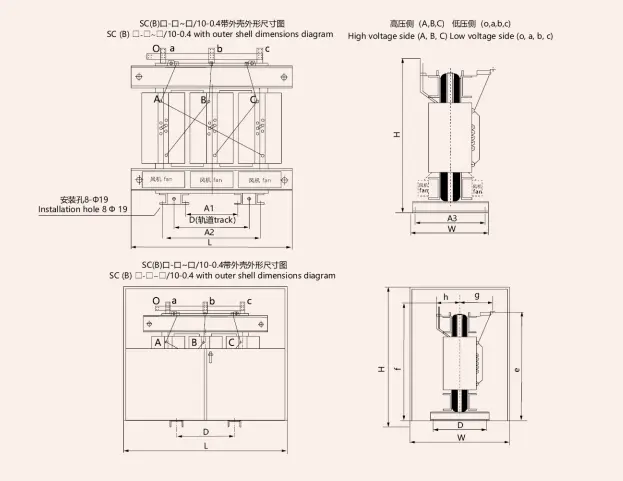

◆ Διάσταση εμφάνισης και εγκατάστασης του μετασχηματιστή ξηρού τύπου τύπου SCB10

◆ Τεχνικές παράμετροι του 10KV SCB10 Τύπος ρητίνης Μονωμένο μετασχηματιστή ξηρού τύπου
