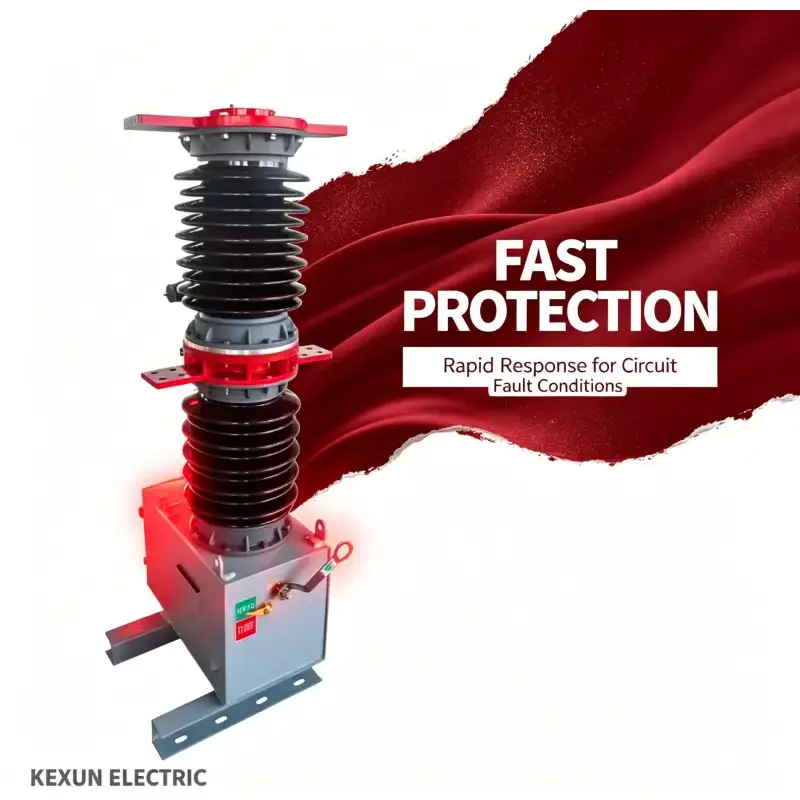

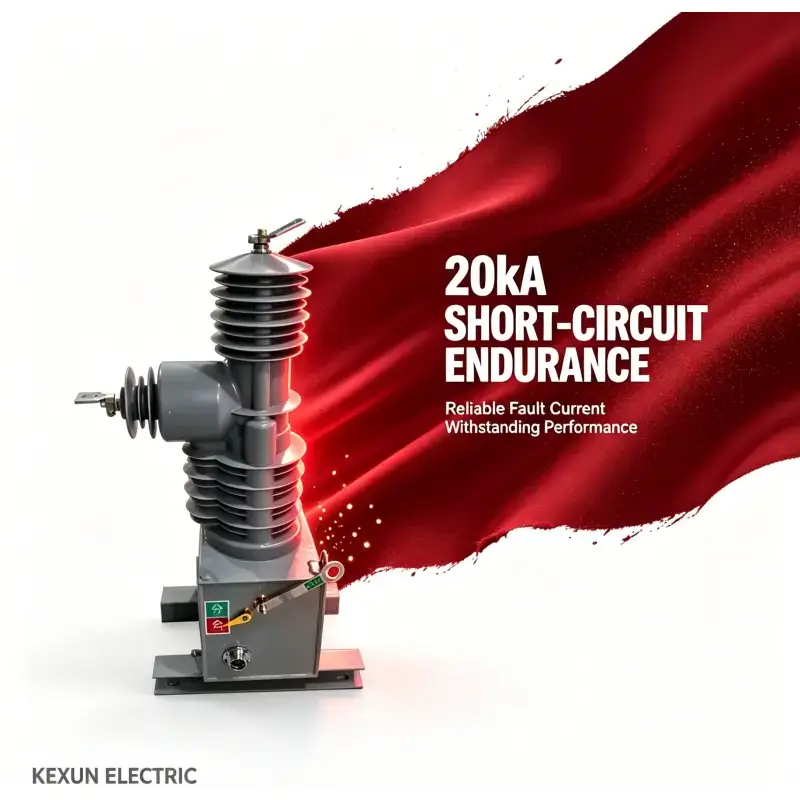

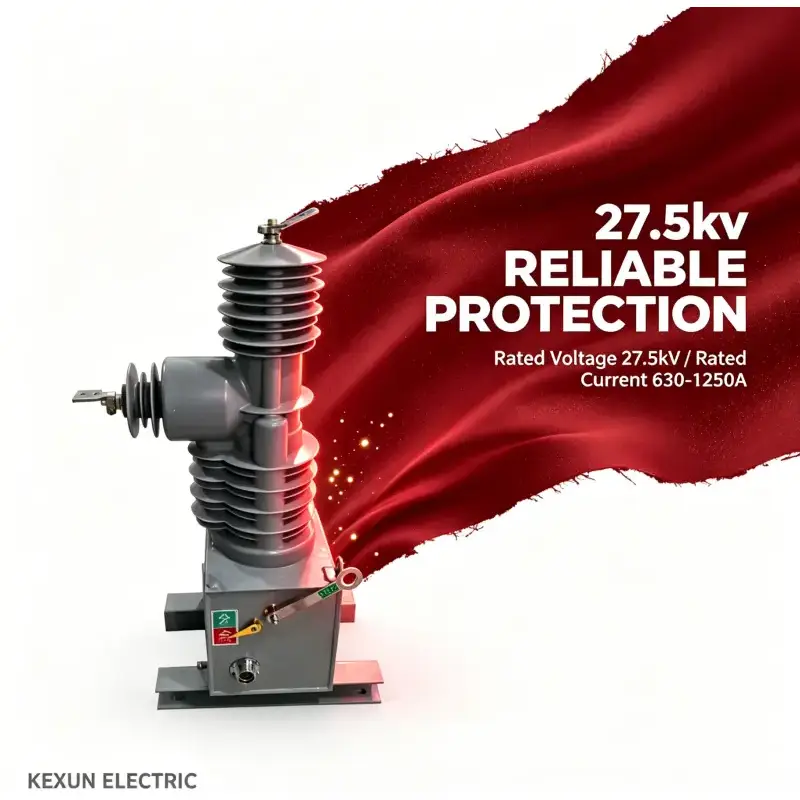

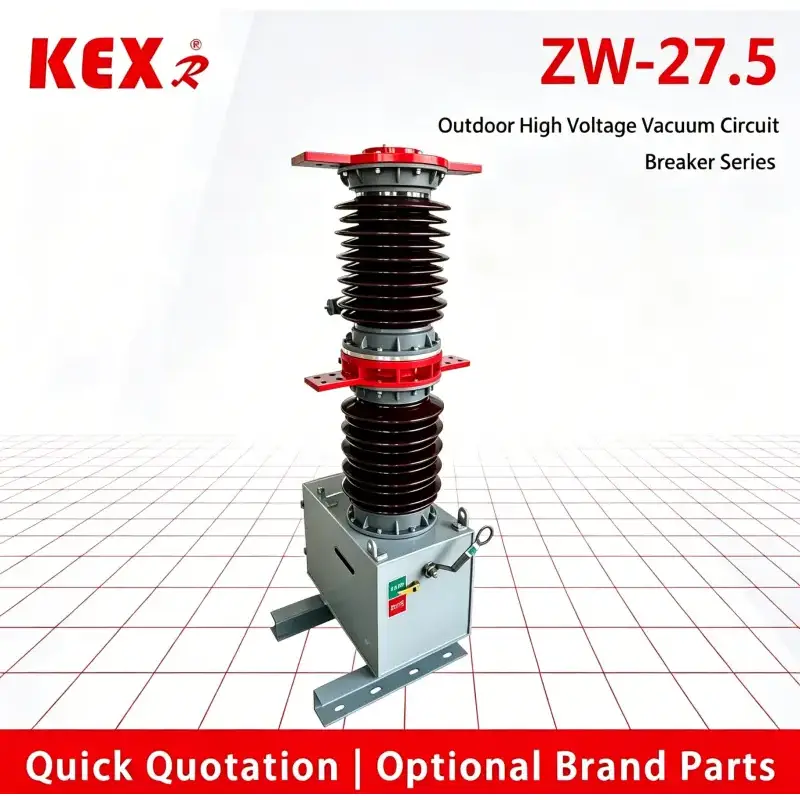

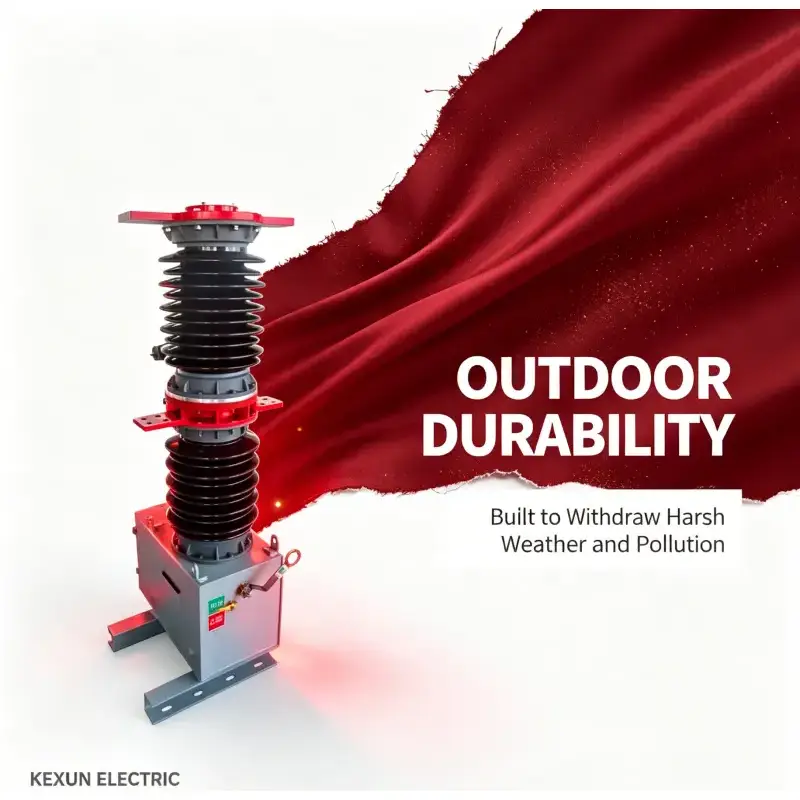

Διακόπτης κενού εξωτερικού χώρου υψηλής τάσης

Χαρακτηριστικά προϊόντος

Εξαιρετικά υψηλή αξιοπιστία

Εντελώς χωρίς συντήρηση καθ' όλη τη διάρκεια ζωής.

Υψηλή μηχανική και ηλεκτρική ζωή.

Μικρό μέγεθος, μικρό βάρος και εύκολη εγκατάσταση

 Με τυπική προστασία ρελέ και λειτουργία γρήγορου αυτόματου κλεισίματος.

Χρήση συνθηκών  ZW7-27.5  τύπου Εξωτερικός διακόπτης κενού υψηλής τάσης

¨ Θερμοκρασία: -30℃-60℃；

¨ Υψόμετρο: λιγότερο από 2000μ

¨ Ταχύτητα ανέμου:≤34m/s；

¨ Βαθμός ρύπανσης：Ⅳ级；

¨ Θερμοκρασία αποθήκευσης: -40℃-85℃.

Κύρια τεχνική παράμετρος του vcb

Κύρια μηχανική παράμετρος του διακόπτη

Δομή και αρχή λειτουργίας του διακόπτη κυκλώματος

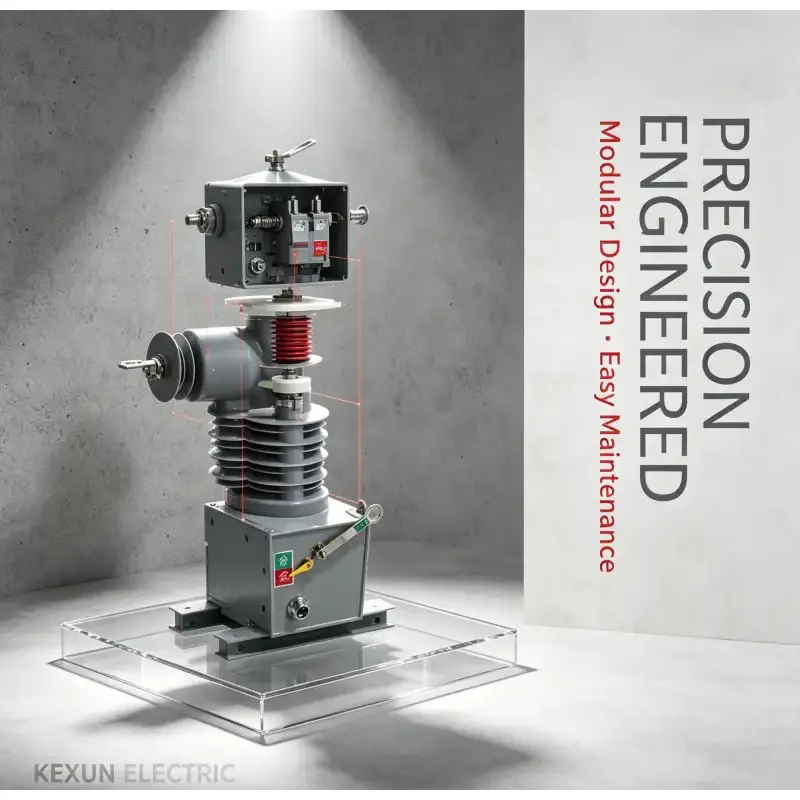

ZW7-27.5Ο εξωτερικός διακόπτης κενού υψηλής τάσης αποτελείται κυρίως από ενσωματωμένο σφραγισμένο πόλο, μετασχηματιστή ρεύματος, μηχανισμό λειτουργίας ελατηρίου και κουτί. Αυτός ο τύπος διακόπτη κυκλώματος είναι μικρογραφία. Ταυτόχρονα, είναι εξοπλισμένο με χειροκίνητη διάταξη απελευθέρωσης φρένων έκτακτης ανάγκης. Ο μετασχηματιστής ρεύματος μπορεί να επιλεγεί σύμφωνα με τις ανάγκες του χρήστη.

Ο έλεγχος του διακόπτη κενού υψηλής τάσης εξωτερικού χώρου ZW7-27.5 ολοκληρώνεται από την έξυπνη μονάδα ελέγχου. Η λειτουργία on-off του διακόπτη μπορεί να πραγματοποιηθεί τοπικά και μπορεί επίσης να λειτουργήσει εξ αποστάσεως μέσω της διεπαφής επικοινωνίας. Άλλες πληροφορίες του διακόπτη κυκλώματος μπορούν επίσης να μεταδοθούν στο κέντρο ελέγχου και το κανάλι επικοινωνίας μπορεί να είναι καλώδιο, οπτική ίνα, GPRS/CDMA, GSM κ.λπ. Ο έλεγχος του διακόπτη κενού υψηλής τάσης εξωτερικού χώρου ολοκληρώνεται από την έξυπνη μονάδα ελέγχου. Η λειτουργία on-off του διακόπτη μπορεί να πραγματοποιηθεί τοπικά και μπορεί επίσης να λειτουργήσει εξ αποστάσεως μέσω της διεπαφής επικοινωνίας. Άλλες πληροφορίες του διακόπτη κυκλώματος μπορούν επίσης να μεταδοθούν στο κέντρο ελέγχου και το κανάλι επικοινωνίας μπορεί να είναι καλώδιο, οπτική ίνα, GPRS/CDMA, GSM κ.λπ.

Η έξυπνη μονάδα ελέγχου είναι εγκατεστημένη κοντά στον διακόπτη κυκλώματος και συνδέεται με τον αυτόματο διακόπτη μέσω ενός καλωδίου ελέγχου. Το τροφοδοτικό της έξυπνης μονάδας ελέγχου χωρίζεται σε κύρια παροχή ρεύματος και τροφοδοτικό σε κατάσταση αναμονής. Το κύριο τροφοδοτικό είναι AC ή DC 220V, το οποίο λαμβάνεται από γραμμή υψηλής τάσης μέσω PT. Η εφεδρική τροφοδοσία παρέχεται από την μπαταρία (εγκατεστημένη στο κουτί της έξυπνης μονάδας ελέγχου). Όταν λειτουργεί κανονικά, το κύριο τροφοδοτικό φορτίζει το εφεδρικό τροφοδοτικό. Όταν χαθεί το κύριο τροφοδοτικό, το εφεδρικό τροφοδοτικό μπορεί να ολοκληρώσει τον έλεγχο του διακόπτη κυκλώματος και άλλες λειτουργίες στη μονάδα ελέγχου. Το εφεδρικό τροφοδοτικό (όταν είναι πλήρως φορτωμένο) μπορεί να κρατήσει ολόκληρο το μηχάνημα σε λειτουργία για τουλάχιστον 48 ώρες.

Ο μηχανισμός λειτουργίας του διακόπτη κυκλώματος είναι εξοπλισμένος με χειροκίνητη λαβή απενεργοποίησης έκτακτης ανάγκης για λειτουργία έκτακτης απενεργοποίησης όταν το σύστημα ελέγχου ή η παροχή ρεύματος αποτυγχάνει.

2.1 Αρχή λειτουργίας και διαδικασία διακόπτη κυκλώματος

2.1.1 Αρχή κατάσβεσης τόξου:

ZW37-27.5Εξωτερικός διακόπτης κενού υψηλής τάσης υιοθετεί διακόπτη κενού, με κενό ως μέσο πυρόσβεσης και μόνωσης τόξου, ο οποίος έχει εξαιρετικά υψηλό βαθμό κενού. Όταν οι κινούμενες και στατικές επαφές απενεργοποιούνται με ηλεκτρισμό υπό τη δράση του μηχανισμού λειτουργίας, θα δημιουργηθεί ένα τόξο κενού μεταξύ των επαφών. Ταυτόχρονα, λόγω της ειδικής δομής των επαφών, θα δημιουργηθεί επίσης ένα κατάλληλο διαμήκη μαγνητικό πεδίο στο κενό μεταξύ των επαφών, το οποίο θα προωθεί το τόξο κενού να παραμείνει διάχυτο και θα κάνει το τόξο ομοιόμορφα κατανεμημένο στην επιφάνεια επαφής να καεί, ώστε να διατηρείται χαμηλή τάση τόξου. Όταν το ρεύμα διασχίζει φυσικά το μηδέν, τα υπολειμματικά ιόντα, τα ηλεκτρόνια και οι μεταλλικοί ατμοί μπορούν να συνδυαστούν ή να συμπυκνωθούν στην επιφάνεια επαφής και την ασπίδα εντός χρονικής τάξης μικροδευτερόλεπτου. Επειδή το διαμήκη μαγνητικό πεδίο χρησιμοποιείται για τον έλεγχο του τόξου κενού, ο διακόπτης κενού έχει μια ισχυρή και σταθερή ικανότητα να διακόψει το ρεύμα.

2.1.2 Αποθήκευση:

Η ενέργεια ανοίγματος και κλεισίματος του διακόπτη κενού υψηλής τάσης εξωτερικού χώρου ZW7-27.5 αποθηκεύεται σε υψηλή απόδοση και εγκαθίσταται στο κουτί της έξυπνης μονάδας ελεγκτή. Κατά το άνοιγμα και το κλείσιμο. Παρέχεται από το κύριο τροφοδοτικό ή το εφεδρικό τροφοδοτικό της μονάδας ελέγχου, ο χρόνος φόρτισης δεν είναι μεγαλύτερος από 10 δευτερόλεπτα και το σφάλμα τάσης πυκνωτή είναι ≤1V..

2.1.3 Κλείσιμο: Πιέστε τοπικά το κουμπί ενεργοποίησης της έξυπνης μονάδας ελέγχου ή ενεργοποιήστε το πηνίο ενεργοποίησης του μηχανισμού λειτουργίας με λειτουργία ενεργοποίησης με τηλεχειριστήριο, έτσι ώστε ο σιδερένιος πυρήνας να οδηγεί την κινούμενη επαφή του διακόπτη κυκλώματος για να ενεργοποιηθεί με την καθορισμένη ταχύτητα. Όταν κριθεί ότι ο διακόπτης κυκλώματος βρίσκεται στη θέση κλεισίματος, ο βρόχος ελέγχου απενεργοποιεί αυτόματα την τροφοδοσία του πηνίου κλεισίματος. Αυτή τη στιγμή, ο σιδερένιος πυρήνας διατηρείται στην πλευρά κλεισίματος λόγω της δράσης του μόνιμου μαγνήτη. Αφού απενεργοποιηθεί το πηνίο κλεισίματος, μπορεί όχι μόνο να υπερνικήσει τη δύναμη αντίδρασης του ελατηρίου επαφής του διακόπτη κυκλώματος, αλλά και να έχει τη δύναμη αυτοσυγκράτησης κλεισίματος, έτσι ώστε ο διακόπτης κυκλώματος να μπορεί να διατηρείται στη θέση κλεισίματος αξιόπιστα.

2.1.4 Άνοιγμα: Πιέστε τοπικά το κουμπί απενεργοποίησης της έξυπνης μονάδας ελέγχου ή ενεργοποιήστε το πηνίο απενεργοποίησης του μηχανισμού λειτουργίας με λειτουργία απενεργοποίησης τηλεχειριστηρίου, ώστε να ξεπεραστεί η δύναμη αυτοσυγκράτησης του μόνιμου μαγνήτη στην πλευρά κλεισίματος και να αναγκαστεί το ελατήριο απενεργοποίησης να τραβήξει τον πυρήνα του σιδήρου στο κύκλωμα του διακόπτη για να σπάσει την προδιαγραφόμενη ταχύτητα του διακόπτη. Όταν κριθεί ότι ο διακόπτης κυκλώματος είναι στη θέση ανοίγματος, ο βρόχος ελέγχου απενεργοποιεί αυτόματα την τροφοδοσία του πηνίου ανοίγματος και αυτή τη στιγμή, ο σιδερένιος πυρήνας διατηρείται στην πλευρά ανοίγματος λόγω της δύναμης έλξης του ελατηρίου ανοίγματος, έτσι ώστε ο διακόπτης κυκλώματος να διατηρείται αξιόπιστα στη θέση ανοίγματος.

2.1.5 Χειροκίνητη λειτουργία ανοίγματος φρένων έκτακτης ανάγκης:

Όταν ο διακόπτης κυκλώματος βρίσκεται στη θέση κλεισίματος, κρατήστε πατημένο το κουμπί χειροκίνητης απενεργοποίησης του διακόπτη κυκλώματος με μια μονωτική ράβδο λειτουργίας και τραβήξτε το προς τα κάτω και ο διακόπτης κυκλώματος μπορεί να απενεργοποιηθεί σε μια συγκεκριμένη ταχύτητα, η οποία μπορεί να εξασφαλίσει ότι ο διακόπτης κυκλώματος μπορεί να απενεργοποιήσει αξιόπιστα το ονομαστικό ρεύμα φορτίου.
