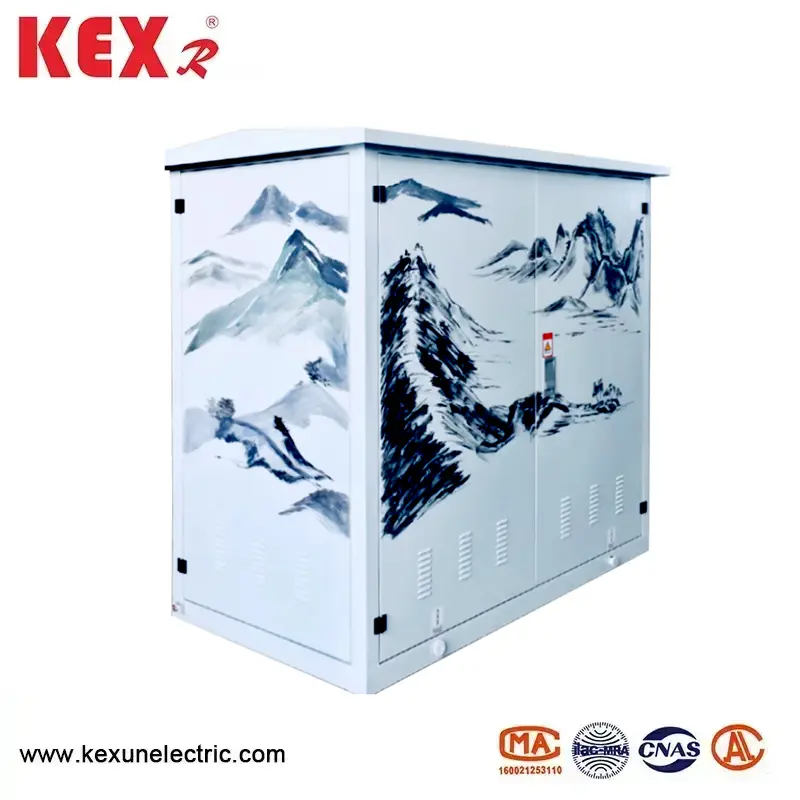

Υποσταθμός αστικής διανομής

Ως επαγγελματίας προμηθευτής εξοπλισμού μετάδοσης και διανομής ισχύος στην Κίνα, ο υποσταθισμός αστικής διανομής που παράγεται από το KEXR είναι συμπαγής δομή και ευέλικτη και βολική για χρήση, έτσι χρησιμοποιείται ευρέως στην ανακατασκευή των αστικών δικτύων υψηλών κτιρίων, κατοικιών, βιομηχανικών πάρκων, εμπορικών κέντρων, αεροδρομίων, σταθμών και αποβάθρων
Μοντέλο: YB-12
Μάρκα: Kexr

Αποστολή Ερώτησης

περιγραφή προϊόντος

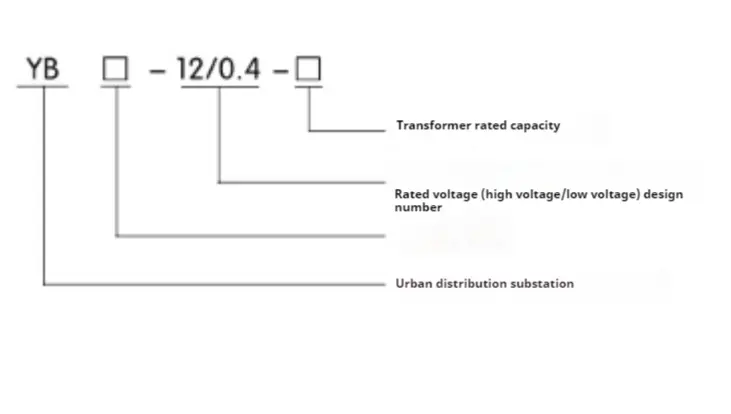

● Σημασία μοντέλου

Urban Distribution Substation

● Εισαγωγή προϊόντος του υποσταθμού Urban Distribution του τύπου YB-12

◆ Ενσωματωμένη δομή

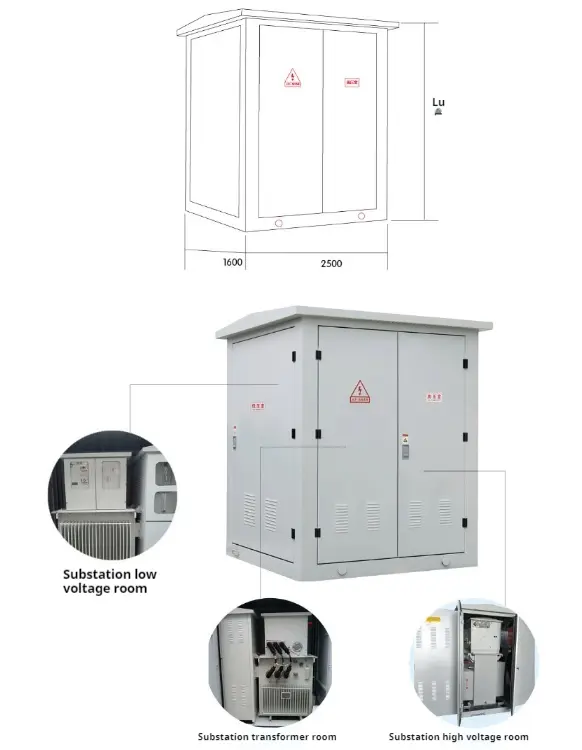

Ο υποσταθισμός αστικής κατανομής διαιρείται κυρίως σε τρία μέρη: αίθουσα διακόπτη υψηλής τάσης, αίθουσα μετασχηματιστή και αίθουσα διακόπτη χαμηλής τάσης, το οποίο μπορεί να μεταφερθεί ξεχωριστά.

Ο υποσταθμός υιοθετεί ένα μοναδικό σχέδιο διάχυσης θερμότητας μεγάλου κύκλου για να εξασφαλίσει το επίπεδο αύξησης της θερμοκρασίας του προϊόντος και η ξεχωριστή σφράγιση μεταξύ των δωματίων δεν θα σχηματίσει ανταλλαγή θερμότητας μεταξύ των δωματίων.

Το κέλυφος του υποσταθμού αστικής διανομής είναι κατασκευασμένο από πλάκα ανοξείδωτου χάλυβα υψηλής ποιότητας.

Όλα τα τμήματα της δομής της πλάκας χάλυβα έχουν υποβληθεί σε ειδική θεραπεία κατά της διάβρωσης και η δομή της πλάκας από ανοξείδωτο χάλυβα έχει ισχυρή αντοχή στη διάβρωση και καλή μηχανική αντοχή.

Ο υποσταθμός μπορεί να εγκατασταθεί απευθείας σε εσωτερικούς χώρους χωρίς πρόσθετο θεμέλιο κτιρίων, το οποίο εξοικονομεί κόστος και χώρο και είναι βολικό για εγκατάσταση.

◆ Χώρος υψηλής πίεσης SF6 γεμάτο με αέριο που αναπτύσσεται ανεξάρτητα από την εταιρεία μας υιοθετείται για υψηλή τάση και όλα τα διακόπτες και οι λεωφορείες σφραγίζονται σε ένα κλειστό κιβώτιο από ανοξείδωτο χάλυβα χωρίς εκτεθειμένο φορτισμένο σώμα έξω. Ασφαλής λειτουργία και υψηλή αξιοπιστία · Πλήρως αρθρωτός σχεδιασμός, όλες οι ενότητες μπορούν να συνειδητοποιήσουν τη λειτουργία σύνδεσης της πλευρικής εξόδου και στην κορυφαία επέκταση σύμφωνα με τις απαιτήσεις κατανάλωσης ενέργειας και να ικανοποιήσουν τις ανάγκες του συστήματος τροφοδοσίας στο μέγιστο βαθμό.

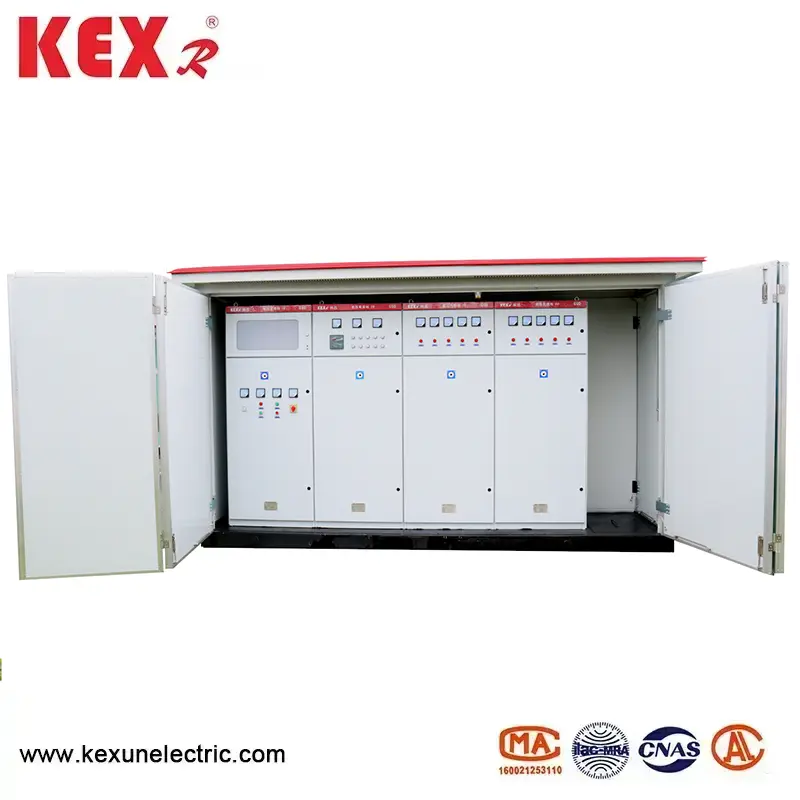

◆ Χαμηλή πίεση Θάλαμος Η πλευρά εισόδου και εξόδου χαμηλής τάσης είναι κατασκευασμένες από νέους διαρροές κυκλωμάτων, οι οποίες είναι μικρές, απαλλαγμένες από το τόξο και το εύκολο να αντικατασταθούν. Πολυλειτουργική έξυπνη ολοκληρωμένη προστασία ελεγκτή και νέα ολοκληρωμένη συσκευή αντιστάθμισης αντιδραστικής ισχύος.

◆ Αίθουσα μετασχηματιστή Ο μετασχηματιστής είναι πλήρως μονωμένος με εποξική ρητίνη και το επίπεδο μόνωσης και αντίστασης θερμότητας είναι F και ο μετασχηματιστής δεν έχει υλικά που υποστηρίζουν καύση και δεν παράγουν αέριο ή άλλα ενδιάμεσα προϊόντα που δεν ευνοούν το περιβάλλον κατά τη διάρκεια της λειτουργίας, έτσι έχει τα χαρακτηριστικά της καλής επανασύνδεσης του φτερού, της προστασίας του περιβάλλοντος και της εξοικονόμησης ενέργειας.

◆ Εσωτερική σύνδεση Ο μετασχηματιστής τάσης και ο κινέζος στερεός διακόπτης συνδέονται από τα στερεά μονωμένα καλωδιακά αξεσουάρ της εταιρείας, τα οποία είναι ασφαλή, αξιόπιστα και πλήρως μονωμένα.

● πλευρά υψηλής πίεσης

Urban Distribution Substation

Η υψηλή τάση του ευφυούς ολοκληρωμένου υποσταθμού προστατεύεται γενικά από μια ηλεκτρική συσκευή συνδυασμού διακόπτη φορτίου. Μετά την εκτόξευση της ασφάλειας σε μία φάση, τα τριφασικά ταξίδια σύνδεσης. Ο διακόπτης φορτίου μπορεί να επιλεγεί από συμπιεσμένο αέρα, κενό, εξαφθορίδη θείου κ.λπ. και ο μηχανισμός λειτουργίας μπορεί να διανεμηθεί για την πραγματοποίηση της αυτόματης αναβάθμισης. Η ασφάλεια είναι μια ασφάλεια που περιορίζει το ρεύμα υψηλής τάσης με έναν επιθετικό, το οποίο έχει αξιόπιστη δράση και μεγάλη χωρητικότητα. Δείτε τον παρακάτω πίνακα για τις κύριες τεχνικές παραμέτρους. Για μετασχηματιστές άνω των 800kva, μπορούν να επιλεγούν οι διακόπτες κυκλώματος κενού όπως ZN12, ZN28 και VS1 για προστασία.

● πλευρά χαμηλής πίεσης

Ο κύριος διακόπτης στην πλευρά χαμηλής τάσης υιοθετεί καθολικό ή έξυπνο διακόπτη για επιλεκτική προστασία. Ο διακόπτης εξόδου υιοθετεί έναν νέο τύπο πλαστικού διακόπτη κελύφους με μικρό όγκο και σύντομο τόξο, έως και 30 κυκλώματα. Η έξυπνη αυτόματη συσκευή αντιστάθμισης αντιστάθμισης ισχύος παρακολούθησης διαθέτει τρόπους μεταγωγής επαφών και χωρίς επαφή για να επιλέξουν οι χρήστες.

● Μετασχηματιστής του υποσταθμού αστικής διανομής

Urban Distribution Substation

Ο έξυπνος ολοκληρωμένος υποσταθμός υιοθετεί χαμηλής απώλειας, μετασχηματιστούς μετασχηματισμένους με πετρέλαιο, πλήρως σφραγισμένους S9, S10 και S11 και μπορεί επίσης να επιλέξει μετασχηματιστές ξηρός τύπος με ρητίνη-ελάχιστα ή NOMEX. Το κάτω μέρος είναι εξοπλισμένο με ένα καροτσάκι και οι μετασχηματιστές μπορούν εύκολα να εισέλθουν και να βγουν.

◆ Τεχνικές παραμέτρους του διακόπτη φορτίου

Αύξων αριθμός	Είδος	Μονάδα	FN12-12	Διακόπτης φόρτωσης κενού FN25-12
1	Ονομαστική τάση	kV	10
2	Μέγιστη τάση λειτουργίας	kV	12
3	Ονομαστική συχνότητα	Hz	50
4	Ονομαστικό ρεύμα	A	630
5	Αξιολογημένο ρεύμα φορτίου θραύσης	A	630
6	Θερμικό σταθερό ρεύμα	ka/s	20/2	20/4
7	Δυναμικό σταθερό ρεύμα	ο	50
8	Ρεύμα κλεισίματος βραχυκυκλώματος (τιμή αιχμής）	ο	50
9	Χρόνοι θραύσης πλήρους φορτίου	Φορά	20	10000
10	Μηχανική ζωή	Φορά	2000	10000
11	Συχνότητα ισχύος 1 λεπτών Τάση αντοχής (φάση προς γείωση)	kV	42
12	Τάση ώθησης αστραπής (φάση προς γείωση)	kV	72

◆ Οι τεχνικές παράμετροι της ασφάλειας υψηλής τάσης

Αύξων αριθμός		Ονομαστική τάση (KV)	Ονομαστικό ρεύμα (α)	Ρεύμα διάλειμμα (α)	Ρεύμα με ονομαστικό ρεύμα (α)
Μοντέλο του Ηνωμένου Βασιλείου	Μοντέλο CN	Ονομαστική τάση (KV)	Ονομαστικό ρεύμα (α)	Ρεύμα διάλειμμα (α)	Ρεύμα με ονομαστικό ρεύμα (α)
Sdl❈j	XRNT-12	12	40	31.5	6.3, 10, 16, 20, 25, 31.5, 40
Sfl❈j		12	100	31.5	50, 63, 71, 80, 100
Skl❈j		12	125	31.5	25

◆ Τεχνικές παράμετροι του διακόπτη κυκλώματος χαμηλής τάσης

Μοντέλο	Εκδήλωση απελευθέρωσης	Απελευθέρωση ονομαστικού ρεύματος	On-off ικανότητα KA (AC 380V)
DW15-630	Θερμοηλεκτρομαγνητικός τύπος	315, 400, 630	40
DW15-1000	Θερμοηλεκτρονικός τύπος	630, 800, 1000	50
DW15-1600		1600	50
DW15-2500		1600, 2000, 2500	60
CW1-2000	Έξυπνος τύπος	630, 800, 1000, 1250, 1600, 2000	65 (80)
CW1-3200	Έξυπνος τύπος	2000, 2500, 3200	100

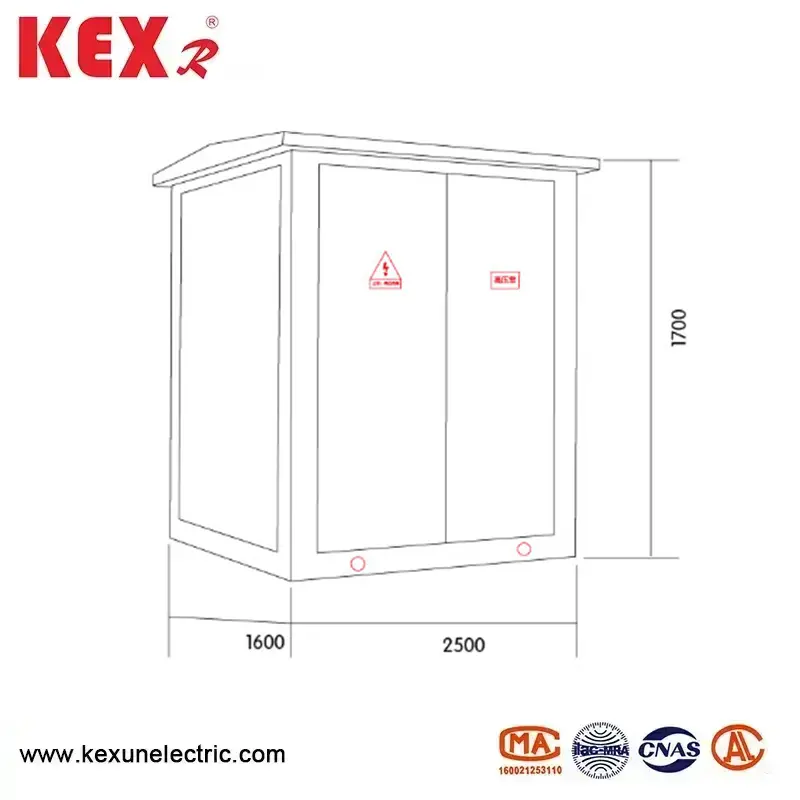

● Διάγραμμα διάστασης διάταξης

Urban Distribution Substation
