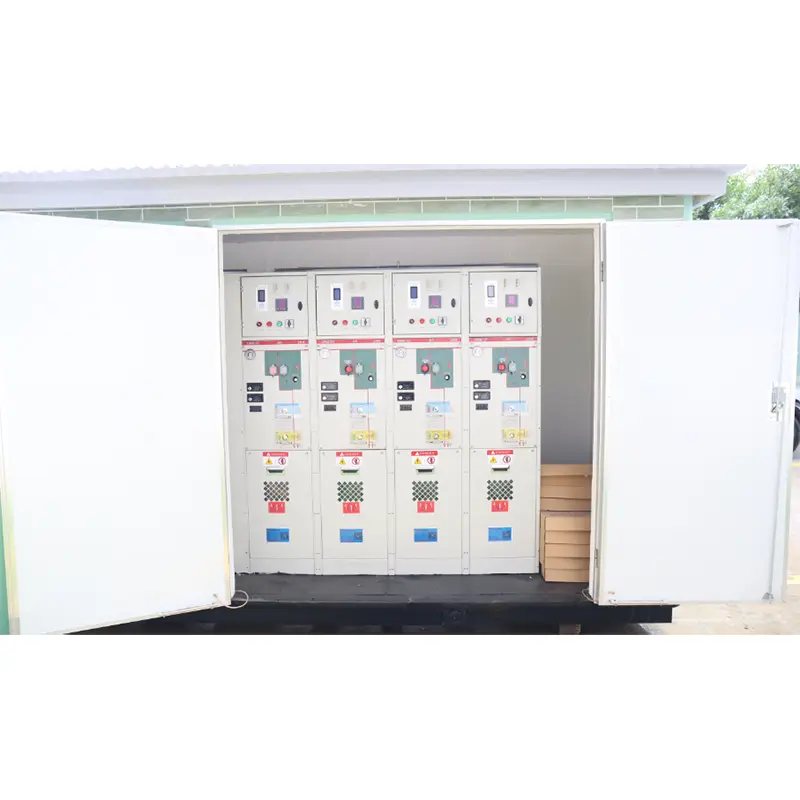

Όλα τα κλειστά μονωμένα αερίου

● Συνθήκες χρήσης

KXMR6-12 Τύπος ΟΛΑ ΟΛΑ ΤΑ ΚΛΕΙΔΙΩΝ Μονωμένο αγωγό είναι κατάλληλο για διάφορα περιβάλλοντα όπως η υψηλή και η χαμηλή θερμοκρασία (+40 ℃ ~ -40 ℃), η υγρασία, η σκόνη, η ρύπανση του άλατος, τα ορυχεία και το υψηλό υψόμετρο (1000μ), η βραχυπρόθεσμη εμβάπτιση στο νερό εντός 24 ωρών δεν επηρεάζει τη χρήση.

Σημείωση: Εάν το υψόμετρο είναι υψηλότερο, αναφέρετε το συγκεκριμένο υψόμετρο.

● Χαρακτηριστικά προϊόντος

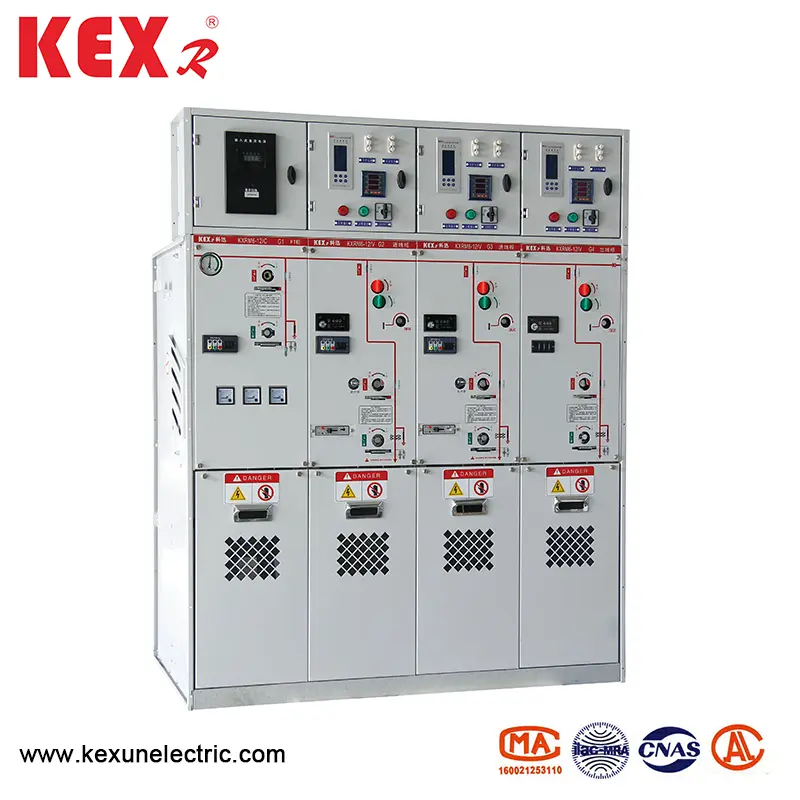

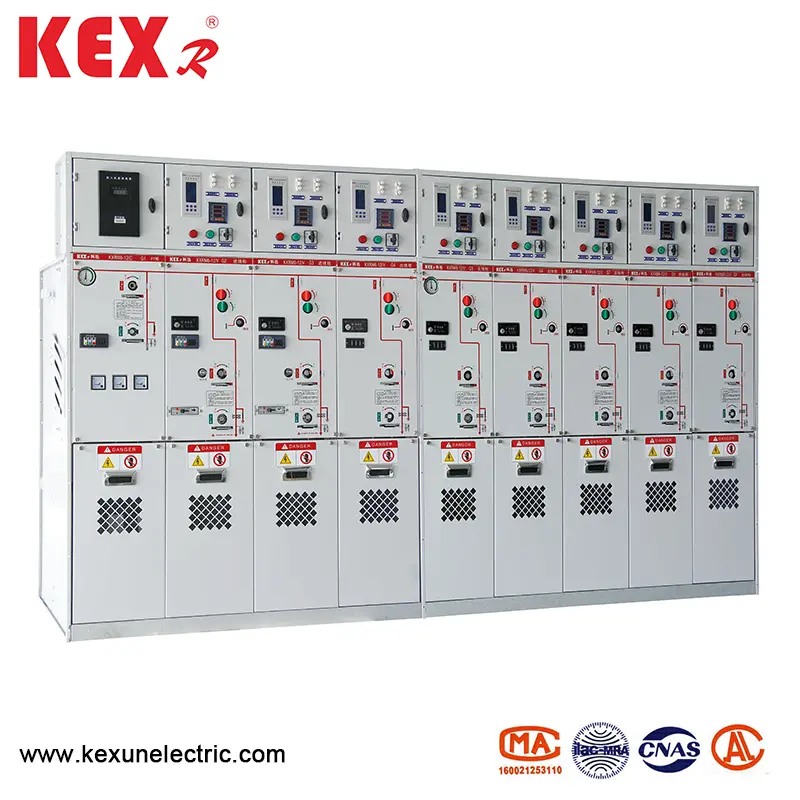

▶ KXRM6-12 Όλος ο κλειστός μονωμένος υπουργός αερίου χρησιμοποιεί το αέριο SF6 ως τόξο σβήνοντας και μονωτικό μέσο.

▶ Το ντουλάπι είναι πλήρως σφραγισμένο και μονωμένο. Τα λεωφορεία, οι διακόπτες και τα ζωντανά μέρη είναι πλήρως περικλείονται σε κέλυφος από ανοξείδωτο χάλυβα.

▶ Η κοιλότητα είναι γεμάτη με αέριο SF6 1,4bar και το επίπεδο προστασίας φτάνει το IP67: Ολόκληρη η συσκευή διακόπτη δεν επηρεάζεται πλήρως από εξωτερικές περιβαλλοντικές συνθήκες, οι οποίες μπορούν να εξασφαλίσουν την κανονική λειτουργία του διακόπτη ακόμη και σε ακραίες περιπτώσεις, όπως η βραχυπρόθεσμη βύθιση του νερού και το προϊόν είναι χωρίς συντήρηση για τη ζωή.

▶ Το υπουργικό συμβούλιο διαθέτει μια τέλεια συσκευή αλληλοσύνδεσης "πέντε πρόληψης", η οποία εξαλείφει πλήρως τις πιθανές αποτυχίες λειτουργίας του προσωπικού και του εξοπλισμού που προκαλείται από την ανθρώπινη κακομεταχείριση.

▶ Όλα τα ντουλάπια διαθέτουν αξιόπιστα κανάλια ανακούφισης ασφαλούς πίεσης, τα οποία μπορούν να εξασφαλίσουν την προσωπική ασφάλεια των χειριστών ακόμη και σε ακραίες περιπτώσεις.

▶ Το υπουργικό συμβούλιο χωρίζεται σε δύο τύπους: συνδυασμός σταθερής μονάδας και συνδυασμού μονάδων επεκτάσιμης μονάδας.

▶ Το μέγεθος του KXRM6-12 όλα τα κλειστά μονωμένα μόνωσης είναι βολικό για εγκατάσταση και μπορεί να είναι κατάλληλο για χώρους με στενό χώρο και κακές περιβαλλοντικές συνθήκες.

▶ Το υπουργικό συμβούλιο μπορεί να είναι εξοπλισμένο με ηλεκτρικές συσκευές ελέγχου και παρακολούθησης, σύμφωνα με διαφορετικές ανάγκες των χρηστών.

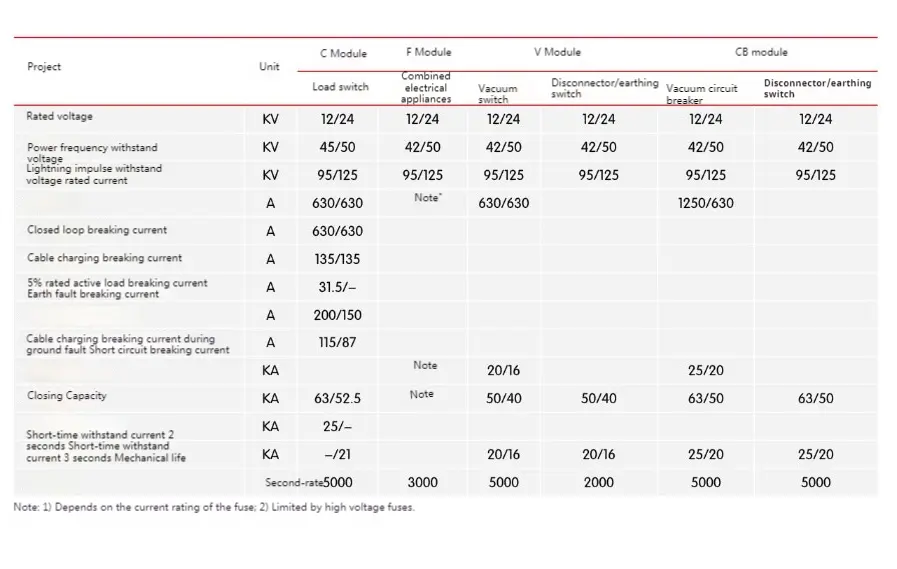

● Τεχνική παράμετρος

● Μετασχηματιστής και προστασία γραμμών

Το KXRM6-12 όλων των κλειστών μονάδων μονωμένης μόνωσης μονάδων αερίου Combine παρέχει δύο τρόπους προστασίας μετασχηματιστή, δηλαδή τη συσκευή συνδυασμού ασφαλειών φορτίου και τον διακόπτη κυκλώματος με προστασία ρελέ.

1. Η προστασία μετασχηματιστή είναι ένας συνδυασμός ασφαλειών υψηλής τάσης και διακόπτη φορτίου υψηλής τάσης. Η αίθουσα ασφαλειών θα εγκατασταθεί πίσω από ένα ξεχωριστό κλειδωμένο περίβλημα που βρίσκεται στο μπροστινό μέρος της μονάδας. Ο διακόπτης φορτίου χρησιμοποιεί έναν μηχανισμό αποθήκευσης ενέργειας ελατηρίου, ο οποίος μπορεί να ενεργοποιηθεί από τον επιθετικό της ασφάλειας.

2. Σε σειρά για να διευκολυνθεί η αντικατάσταση της ασφάλειας, η λαβή λειτουργίας μπορεί να χρησιμοποιηθεί για την απομάκρυνση του εξώφυλλου του άκρου του θαλάμου ασφαλειών. Ο μηχανισμός εκτόξευσης της ασφάλειας είναι προ-τοποθετημένος, ο οποίος εξασφαλίζει την αδιάβροχη απόδοση ολόκληρου του συστήματος.

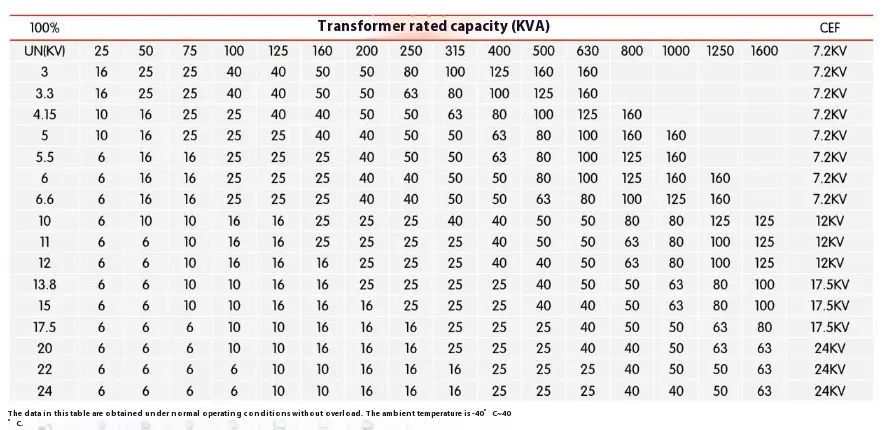

● Πίνακας σύγκρισης ασφαλειών και μετασχηματιστή

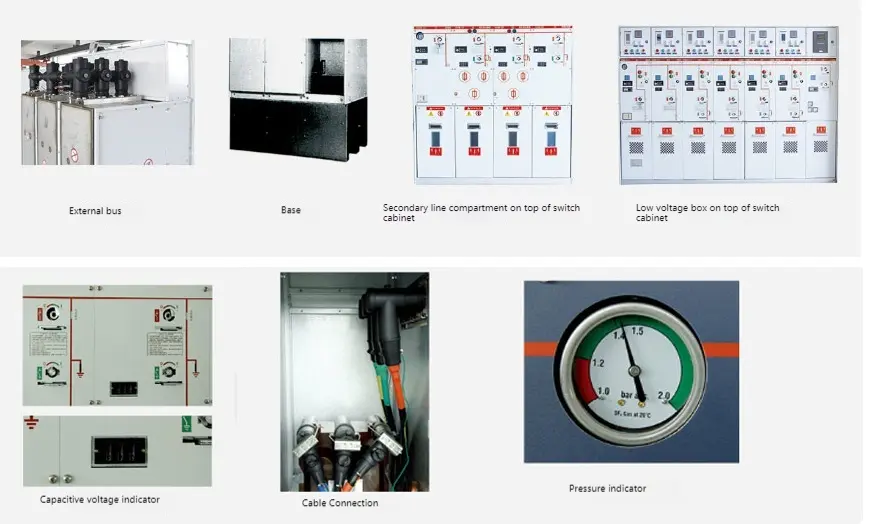

● Προαιρετικά αξεσουάρ

◆ Βοηθητική επαφή

Όλοι οι διακόπτες φόρτωσης και οι διακόπτες κυκλώματος μπορούν να είναι εξοπλισμένοι με θέση διακόπτη 2NO+2NC. Ένα παράλληλο πηνίο ταξιδιού (AC ή DC) μπορεί να εγκατασταθεί στον διακόπτη μετασχηματιστή και τον διακόπτη κυκλώματος και το στοιχείο ελέγχου χαμηλής τάσης βρίσκεται πίσω από τον μπροστινό πίνακα.

◆ Ένδειξη τάσης

Ο δείκτης χωρητικής τάσης δείχνει εάν ο δακτύλιος φορτίζεται ή όχι και η υποδοχή σε αυτό μπορεί να χρησιμοποιηθεί για πυρηνική φάση.

◆ Δείκτης βραχυκυκλώματος και εδάφους

Προκειμένου να διευκολυνθεί η τοποθεσία σφάλματος, η μονάδα διακόπτη καλωδίου μπορεί να είναι εξοπλισμένη με δείκτες βραχυκυκλώματος και γείωσης για απλή ανίχνευση σφαλμάτων.

◆ Ηλεκτρική λειτουργία

Πρόκειται για ένα τυπικό σχήμα για τον μηχανισμό χειροκίνητης λειτουργίας της μονάδας διακόπτη καλωδίων και της μονάδας μετασχηματιστή. Μπορείτε επίσης να επιλέξετε να εγκαταστήσετε έναν ηλεκτρικό μηχανισμό λειτουργίας. Οι διακόπτες καλωδίων, οι διακόπτες κυκλώματος κενού και οι διακόπτες γείωσης λειτουργούν όλοι με μηχανισμούς που βρίσκονται πίσω από τον μπροστινό πίνακα. Όλοι οι διακόπτες και οι διακόπτες κυκλώματος μπορούν να λειτουργούν με χειρολαβή χειρισμού (τυπική διαμόρφωση) ή μπορούν να εξοπλιστούν με μηχανισμό λειτουργίας κινητήρα (αξεσουάρ). Ωστόσο, ο διακόπτης γείωσης μπορεί να λειτουργήσει μόνο με το χέρι και έχει ρυθμιστεί ένας μηχανισμός με την ικανότητα να κλείνετε το ρεύμα σφάλματος.

◆ Καλωδίωση

Οι τυπικοί δακτύλιοι σύμφωνα με το DIN47636 είναι εγκατεστημένα. Όλοι οι δακτύλιοι έχουν το ίδιο ύψος από το έδαφος και προστατεύονται από την πλάκα καλωδίου καλωδίου. Ορισμένες πλάκες κάλυψης μπορούν να αλληλοσυνδέονται με τον διακόπτη γείωσης και οι ειδικές πλάκες κάλυψης διπλού καλωδίου μπορούν επίσης να χρησιμοποιηθούν για διπλά καλωδιακά εισερχόμενες γραμμές.

◆ Δείκτης πίεσης

Συνήθως εξοπλισμένο με δείκτη πίεσης, ο οποίος σχηματίζεται από ένα μετρητή πίεσης. Επιπλέον, μπορούν να παρασχεθούν ηλεκτρικές επαφές για να υποδείξουν τη μείωση της πίεσης.

◆ Κλείδωμα κλειδιού

Μπορούν να εγκατασταθούν κλειδαριές κλειδιών για διακόπτες κυκλώματος, διακόπτες φόρτωσης και διακόπτες γείωσης. Μπορεί να είναι εξοπλισμένο με Semi-Shelter κλειδαριάς, το οποίο είναι κατάλληλο για διακόπτες κυκλώματος, διακόπτες φόρτωσης και διακόπτες γείωσης.

◆ Σκηνοθέτης

Όλες οι μονάδες δικτύου δακτυλίων μπορούν να είναι εξοπλισμένες με αρπακτικά τόξου. Όταν το τόξο εμφανίζεται μέσα, οι Arc Carterers θα κλείσουν αυτόματα τον εισερχόμενο δακτύλιο, συμπεριλαμβανομένων των μονάδων D, DE και V και όλες οι μονάδες καλωδίων μπορούν να εξοπλιστούν με έναν κατακράτηση τόξου. Πρέπει να παραγγείλουν με τη μονάδα και δεν μπορούν να την αλλάξουν. Η δράση του τόξου μπορεί να υποδεικνύεται με αυτή τη μέθοδο και οι ηλεκτρικές επαφές στο υπουργικό συμβούλιο SF6 συνδέονται με τον τερματικό πίσω από τον μπροστινό πίνακα.

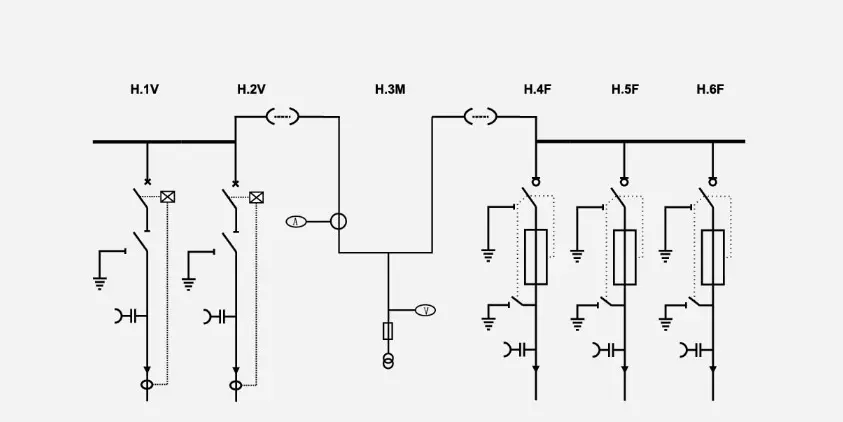

● Περιγραφή προγράμματος

◆ Σχήμα 1 SA+CCF+

Εγκαταστήστε τον αστραπή στο λεωφορείο και αφήστε το για επέκταση.

Σημείωση: Ο αριθμός των μονάδων διακόπτη δεν πρέπει να είναι μικρότερος από 3.

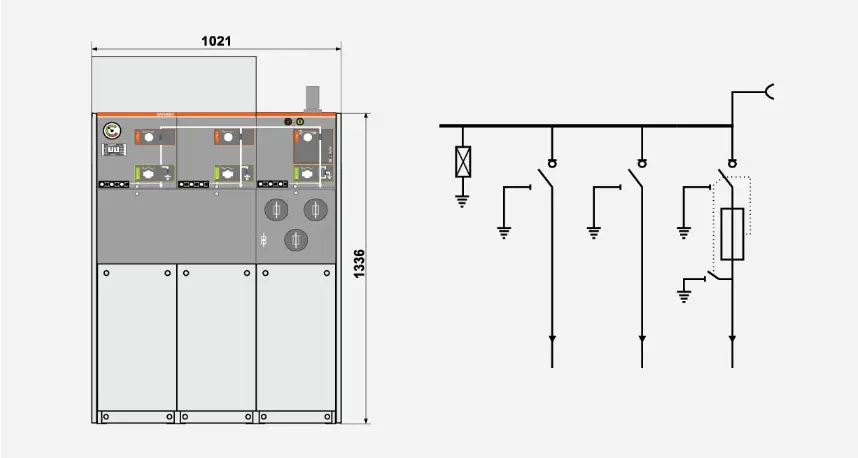

◆ Σχήμα 2 CCF+

Εγκαταστήστε τον αστραπή στην εισερχόμενη γραμμή και την επέκταση αποθεματικού.

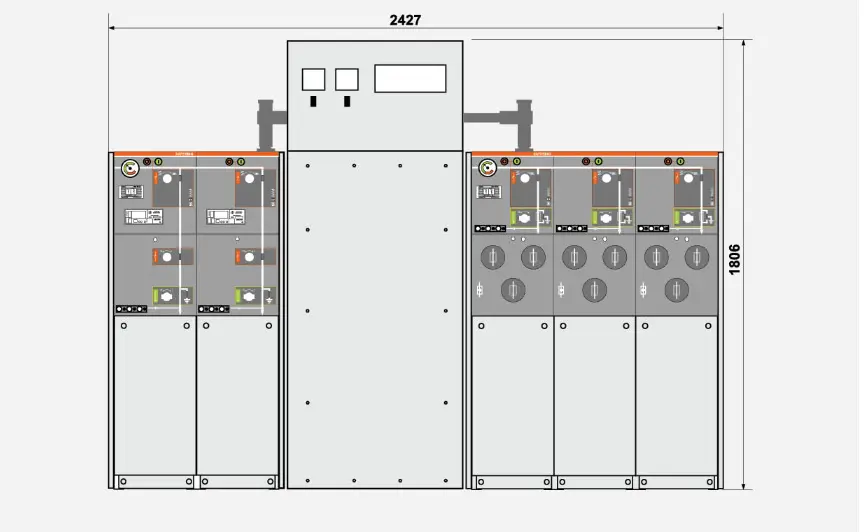

◆ Σχήμα 3 W+M+FFF

Υπολογισμός πλευρικής πλευράς υψηλής πίεσης
