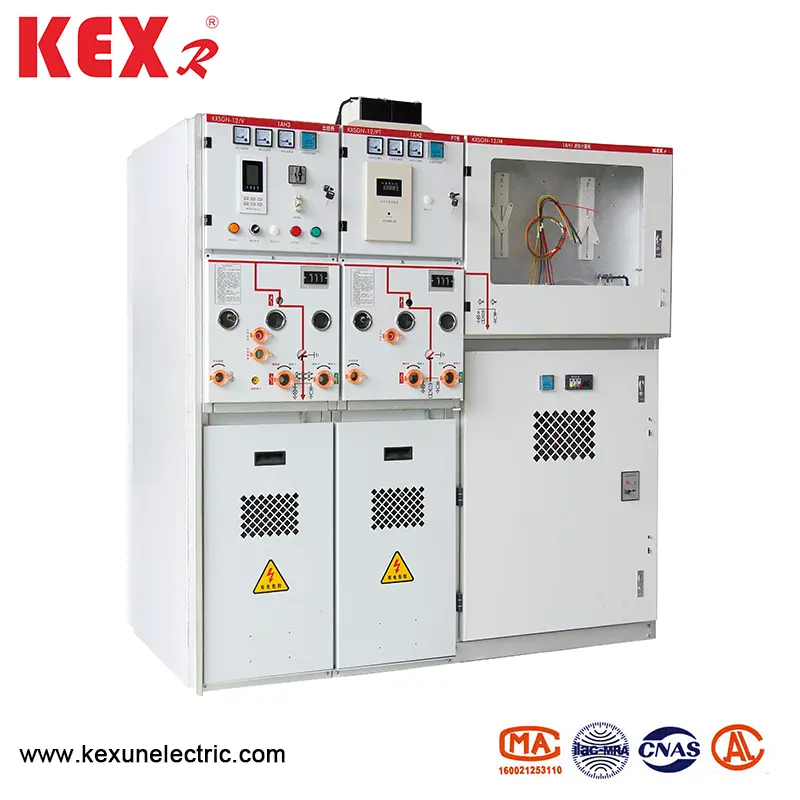

Στερεό μονωμένο εξοπλισμό διακόπτη τάσης κλειστού μέσου

Το Kexun είναι ένας προμηθευτής που ειδικεύεται στην παραγωγή εξοπλισμού μετάδοσης και μετασχηματισμού ισχύος στην Κίνα. Ο εξοπλισμός διακόπτη κλειστού μέσου μεσαίας τάσης Solid είναι ένα από τα κύρια προϊόντα της Kexr. Χρησιμοποιεί υλικό στερεού μόνωση ως κύριο μέσο μόνωσης, παρέχοντας μια τέλεια σειρά λύσεων για αναβάθμιση του ηλεκτρικού δικτύου και χρήστες διανομής.
Μοντέλο: KXSGN-12
Μάρκα: Kexr

Αποστολή Ερώτησης

περιγραφή προϊόντος

● Επισκόπηση προϊόντων

KXSGN-12 Στερεό μονωμένο κλειστό εξοπλισμό διακόπτη τάσης έχει πολλά συστήματα όπως προστασία του διακόπτη κυκλώματος, προστασία μετασχηματιστών, έλεγχος φορτίου, ηλεκτρική ενέργεια συνδυασμού ασφαλειών, παροχή ηλεκτρικής ενέργειας PT, ανύψωση ζεύξης διαύλου και ούτω καθεξής. Αυτό το προϊόν μπορεί να χρησιμοποιηθεί ως εξοπλισμός διανομής δικτύου δακτυλίου ηλεκτρικού ρεύματος και μπορεί επίσης να χρησιμοποιηθεί ως εξοπλισμός διανομής ισχύος για την αστική κατασκευή βιομηχανικών και εξορυκτικών επιχειρήσεων, με τα χαρακτηριστικά της πολλαπλής λειτουργίας και της ευελιξίας.

Ο εξοπλισμός διακόπτη τάσης κλειστού μέσου με στερεά μονωμένα, υιοθετώντας στερεό μονωτικό υλικό ως κύριο μονωτικό μέσο, ο διακόπτης κενού, ο αγώγιμος σύνδεσμος, ο αποσυνδεδετής, ο διακόπτης γείωσης, ο κύριος λεωφορείο, ο δίαυλος και άλλα κύρια ηλεκτρικά κυκλώματα είναι τυλιγμένα και συσκευασμένα με στερεό μονωτικό μέσο σε μία ή αρκετές λειτουργίες με ορισμένες λειτουργίες, οι οποίες μπορούν να συνδυαστούν ή να επεκταθούν και να επεκταθούν και να επεκταθούν πλήρως δίαυλο και σενού.

● Συνθήκες χρήσης

Θερμοκρασία περιβάλλοντος: -45 ~ 40 ℃

Μέγιστο υψόμετρο: 4000m

Μέγιστη ημερήσια μέση θερμοκρασία: 35 ℃

Μέγιστη καθημερινή υγρασία: 95%

Μέγιστη μηνιαία υγρασία: 90%

Μέγιστη σεισμική ένταση: βαθμός 8

ΣΗΜΕΙΩΣΗ: Ο στερεός εξοπλισμός διακόπτη τάσης κλειστού μέσου θα πρέπει να εγκατασταθεί σε ένα μέρος χωρίς πυρκαγιά, έκρηξη και βίαιη δόνηση.

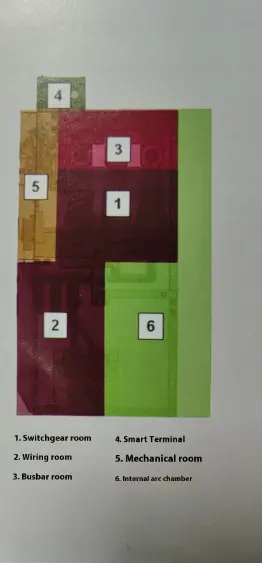

● Δομή διαχωριστή

Solid Insulated Closed Medium Voltage Switch Equipment

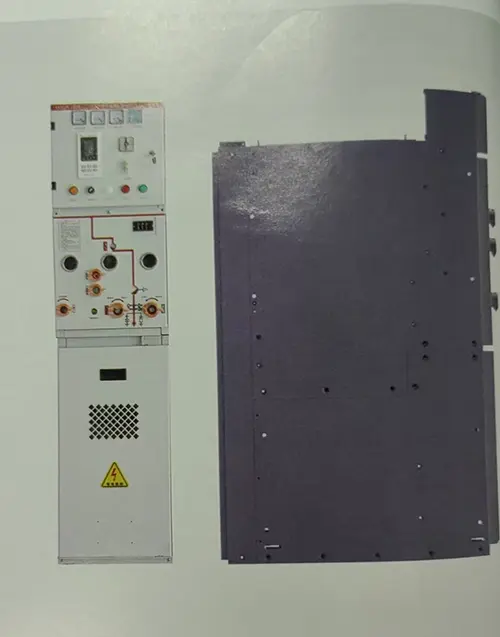

● Διάσταση περιγράμματος του στερεού μονωμένου εξοπλισμού κλειστού μέσου μεσαίας τάσης

Solid Insulated Closed Medium Voltage Switch Equipment

◆ χαμηλότερος τύπος απομόνωσης

Σχέδιο	Πλάτος γραφείου	Βάθος υπουργικού συμβουλίου	Ύψος υπουργικού συμβουλίου	Κορυφαία προστασία
PT εισερχόμενη γραμμή	450	940	1500	Αύξηση 200
Εισερχόμενο και περίγραμμα	375	940	1500	Αύξηση 200
Διακόπτης διασύνδεσης	375	940	1500	Αύξηση 200
Απομόνωση διασύνδεσης	375	940	1500	Αύξηση 200
Ανύψωση του busbar	375	940	1500	Αύξηση 200
Παραδοσιακή μέτρηση	750	940	1500	Αύξηση 200
Συμπαγής μέτρηση	375	940	1500	Αύξηση 200
Τροφοδοσία PT	450	940	1500	Αύξηση 200
Σταθμός βάσης ελέγχου και προστασίας	375	940	1500

◆ Ανώτερος τύπος απομόνωσης

Σχέδιο	Πλάτος γραφείου	Βάθος υπουργικού συμβουλίου	Ύψος υπουργικού συμβουλίου	Γενικά περίγραμμα
PT εισερχόμενη γραμμή	450	940	1800	Βαθιά 260
Εισερχόμενο και περίγραμμα	425	940	1800	Βαθιά 260
Διακόπτης διασύνδεσης	425	940	1800	Βαθιά 260
Απομόνωση διασύνδεσης	425	940	1800	Βαθιά 260
Ανύψωση του busbar	425	940	1800	Βαθιά 260
Παραδοσιακή μέτρηση	750	940	1800	Βαθιά 260
Συμπαγής μέτρηση	425	940	1800	Βαθιά 260
Τροφοδοσία PT	450	940	1800	Βαθιά 260
Σταθμός βάσης ελέγχου και προστασίας	375	940	1800

● Τεχνική παράμετρος

◆ Τεχνικές παραμέτρους του Switchgear

Είδος			Μονάδα	Δεδομένα
Ονομαστική τάση			KV	12
Ονομαστική συχνότητα			KV	50
Ονομαστικό ρεύμα			KV	630	1250
Βαθμολογημένο επίπεδο μόνωσης	Τάση αντοχής συχνότητας ισχύος (UD) 1 λεπτά	Διακοπή	A	48
		Εναλλασσόμενος	A	42
		Σχετικό έδαφος	A	42
	ΑΝΤΙΜΕΤΩΠΙΣΗ ΑΝΤΙΠΡΟΣΩΠΟΥΣ Τάση αντοχής (UP)	Διακοπή	A	85
		Εναλλασσόμενος	A	75
		Σχετικό έδαφος	A	75
Ονομασμένο ρεύμα σπασίματος βραχυκυκλώματος (1SC）			A	25	31.5
Ονομαστική βραχυπρόθεσμη αντοχή ρεύματος (4S)			Ο	25	31.5
Η ονομαστική κορυφή αντοχή ρεύματος (1p）)			Ο	63	80
Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος (κορυφή) (1mA)			Ο	63	80
Βαθμός προστασίας περιβλήματος			Ο	IP4X
Μέθοδος λειτουργίας			Φορά	Τύπος αποθήκευσης ενέργειας άνοιξη

◆ Οι τεχνικές παράμετροι του απομονωμένου διακόπτη γείωσης

Είδος			Μονάδα	Δεδομένα
Ονομαστική τάση			KV	12
Ονομαστικό ρεύμα			A	630	1250
Ονομαστική βραχυπρόθεσμη αντοχή ρεύματος (4S)			Ο	25	31.5
Ονομαστική κορυφή ρεύμα αντοχής				63	80
	Τάση αντοχής συχνότητας ισχύος (UD) 1 λεπτά	Φάση και έδαφος	KV	42
		Διακοπή		48
	Ονομασμένη ώθηση αστραπής αντιστέκεται στην τάση (επάνω）	Φάση και έδαφος	KV	75
		Διακοπή		85
Μηχανική ζωή του αποσυνδέτη (on-off)			Φορά	3000
Μηχανική ζωή του διακόπτη γείωσης (off-grounding)			Φορά	3000
