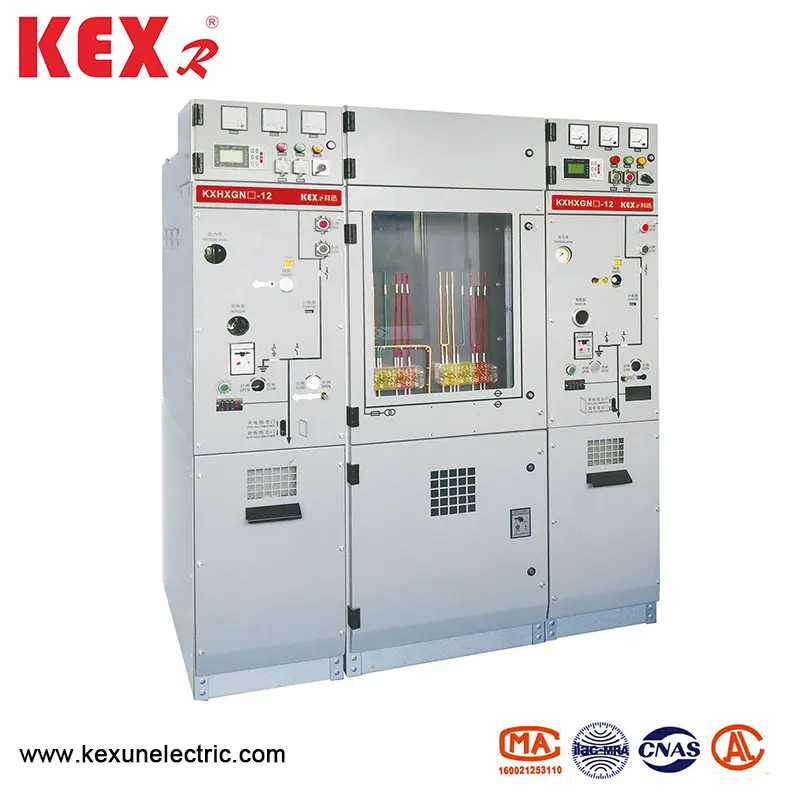

Προστασία περιβαλλοντικού αερίου Μονωμένο δακτύλιο Κύρια μονάδα

● Χαρακτηριστικά προϊόντος

▶ Εύρος εύρος εφαρμογών: Η κύρια μονάδα δακτυλίου προστασίας του αερίου περιβαλλοντικού αερίου δεν χρησιμοποιεί κανένα τοξικό και επιβλαβές αέριο, το οποίο καθορίζει την ασφάλεια του περιβάλλοντος χρήσης. Είτε βρίσκεται στο υπόγειο, στη σήραγγα, στο πλοίο, είτε σε διάφορα περιβάλλοντα μέσα και έξω. Το εσωτερικό της αποθήκης υψηλής πίεσης μπορεί να γεμίσει με ξηρό αέρα ή άζωτο, το οποίο είναι κατάλληλο για την ασφαλή χρήση κάτω από σκληρές συνθήκες, όπως υψηλό υψόμετρο, ισχυρή καταιγίδα, χαμηλής θερμοκρασίας, σοβαρή ψυχρή και υψηλή περιβαλλοντική προστασία, θέσεις συχνής λειτουργίας, ασφαλείς εκρήξεις, ομίχλη άλατος και συμπύκνωση. Πλήρως μονωμένο και πλήρως κλειστό, είναι κατάλληλο για τον εξοπλισμό να συνεχίσει να τρέχει μετά από να πάρει κάποια μέτρα καθαρισμού και ξήρανσης μετά από μια σύντομη περίοδο εισροής νερού.

▶ Ελεύθερη συντήρηση: HXGN (H) □ -12 Τύπος Περιβαλλοντική προστασία Αερίου Το κύριο δακτύλιο δακτυλίων είναι σε μια πλήρως σφραγισμένη κατάσταση εκτός από το τμήμα διακόπτη υψηλής τάσης του μηχανισμού λειτουργίας, έτσι ώστε να μπορεί να αποφευχθεί ο καθαρισμός και η συντήρηση και το κόστος λειτουργίας και συντήρησης να μπορεί να μειωθεί. Το γραφείο διακόπτη έχει υψηλό βαθμό αυτοματοποίησης και η λειτουργία online ανίχνευσης θα ενημερώσει τον χρήστη για τη λειτουργία του εξοπλισμού σε πραγματικό χρόνο. Είναι πιο ευνοϊκό για την αυτοματοποίηση του δικτύου διανομής. Μειώστε το κόστος χειροκίνητης λειτουργίας και το κόστος παραγωγής των επιχειρήσεων ηλεκτρικής ενέργειας.

▶ Υψηλή ασφάλεια: Το τέλειο σύστημα αλληλοσύνδεσης, το θραύσμα τριών φάσεων είναι σαφώς ορατό, αποφεύγοντας τα ατυχήματα. Ακυρώθηκε SF. Εφαρμογή αερίου. Ενισχύστε τη δομή απομόνωσης ενδιάμεσης φάσης για να αποφύγετε τη διαμεσολάβηση ή το βραχυκύκλωμα πολλαπλών βρόχων για να επεκταθούν ή να προκαλέσουν ατυχήματα έκρηξης. Ο διακόπτης κενού με την εκρηκτική προστασία και την προστασία του περιβαλλοντικού αερίου, υιοθετείται ενέργεια κενού και ο στερεός σφράγιση έχει περαιτέρω προστατευτική απόδοση για τον διακόπτη.

▶ Ευκολία λειτουργίας: Ο διακόπτης γείωσης αποσύνδεσης έχει μόνο μία λαβή λειτουργίας, οπότε δεν υπάρχει λόγος να εντοπίσετε και να ανησυχείτε για τα λάθη. Όταν ο διακόπτης του κυκλώματος εκτελείται, δεν μπορεί να λειτουργήσει η χειρολαβή του διακόπτη γείωσης αποσύνδεσης και δεν υπάρχει ανάγκη για περίπλοκη τεχνική κατάρτιση, γεγονός που καθιστά την λειτουργία εξαιρετικά απλή και εμποδίζει το σφάλμα λειτουργίας. Ο πόλος στερεάς σφράγισης σχηματίζεται με διαδικασία εποξειδικής ρητίνης APG, η οποία έχει εξαιρετικές ηλεκτρικές και μηχανικές ιδιότητες

▶ Ο πόλος στερεάς σφράγισης είναι το βασικό μέρος του διακόπτη, το οποίο είναι ένα μονωτικό τμήμα και ένα τμήμα εδράνου. Ταυτόχρονα, ανταποκρίνεται στις τεχνικές απαιτήσεις της αντοχής στη θερμότητα, της αντοχής στο κρύο, της αντοχής σε ρωγμές, της υψηλής μηχανικής αντοχής και της καλής μονωτικής αντοχής.

▶ Η δομή ενός υπουργικού συμβουλίου υιοθετεί το γενικό μονωμένο βύσμα λεωφορείου και καλωδίου που παράγεται από επαγγελματίες κατασκευαστές αξεσουάρ καλωδίων. Το switchgear μπορεί να συναρμολογηθεί στο χώρο και να επεκταθεί κατά βούληση, γεγονός που αποφεύγει την ταλαιπωρία της μεταφοράς και της εγκατάστασης που προκαλείται από πολλαπλές ομάδες ντουλαπιών. Φυσικά, μπορούν επίσης να παρέχονται συνδυασμένα ερμάρια κατόπιν αιτήματος.

▶ Σαφώς ορατό πραγματικό κάταγμα απομόνωσης.

▶ Η όλη σειρά των προϊόντων σχεδιάζεται με ενοποιημένο τρόπο, παρέχοντας μια ποικιλία τύπων ντουλαπιών (διακόπτης κυκλώματος, διακόπτη φόρτωσης, PT, ράβδος λεωφορείου, λεωφορείο κ.λπ.) που απαιτούνται από τους χρήστες και οι γεωμετρικές διαστάσεις είναι εντελώς συνεπείς.

▶ Το ντουλάπι διακόπτη διαθέτει έξυπνες διεπαφές και θέσεις εγκατάστασης αισθητήρων, οι οποίες μπορούν να ικανοποιήσουν τις απαιτήσεις του έξυπνου δικτύου μετά την εξοπλισμό του με έξυπνο εξοπλισμό.

▶ Το κύριο λεωφορείο υιοθετεί το τυπικό στεγνό λεωφορείο από καουτσούκ σιλικόνης.

▶ Ο αποσυνδεδετής υιοθετεί τον αποσυνδέτη τριών σταθμών, ο οποίος είναι εγκατεστημένος στην πλευρά του λεωφορείου.

▶ Η εξαιρετική απόδοση της κύριας μονάδας δακτυλίου προστασίας του αερίου προστασίας του περιβάλλοντος

Καθορίζει ότι μπορεί να αντικαταστήσει πλήρως το ντουλάπι δικτύου δακτυλίου διακόπτη φορτίου SF6.

● Συνθήκες χρήσης

◆ Θερμοκρασία: -25 ~ 45 ℃

◆ Μέγιστη ημερήσια θερμοκρασία: 35 ℃

◆ Πτυχίο IP: Φορτισμένη σφραγίδα σώματος IP67, διακόπτη κέλυφος IP4X

◆ Ο γύρω αέρας της κύριας μονάδας δακτυλίου προστασίας περιβαλλοντικού αερίου δεν πρέπει να μολύνεται προφανώς από διαβρωτικό καύσιμο αέριο και υδρατμούς.

◆ Δεν υπάρχει συχνή βίαιη θέση δόνησης και ο σχεδιασμός σκληρότητας κάτω από τα σκληρά μέρη πληροί διάφορες απαιτήσεις.

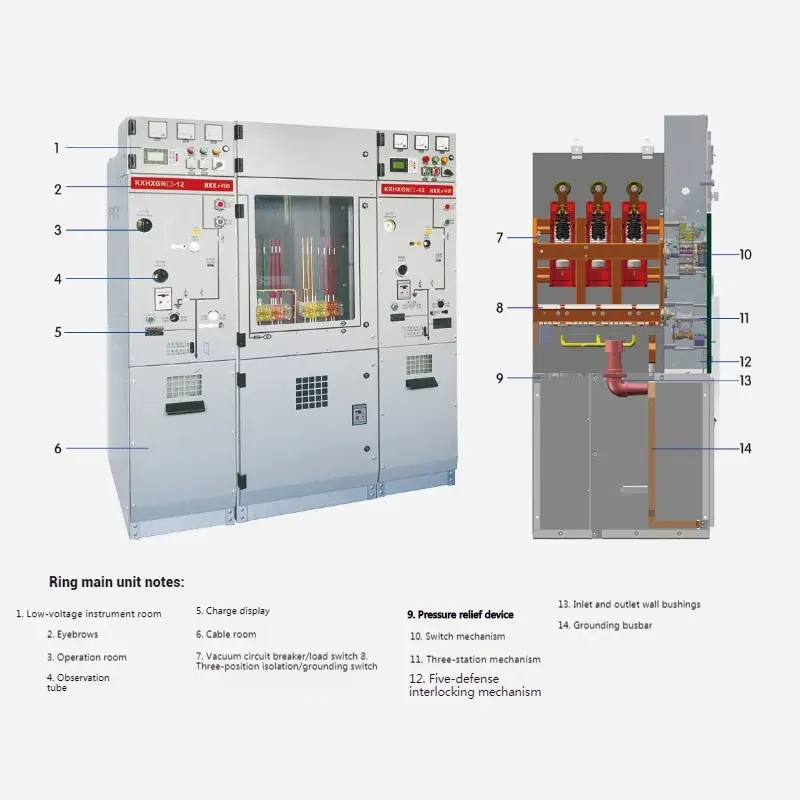

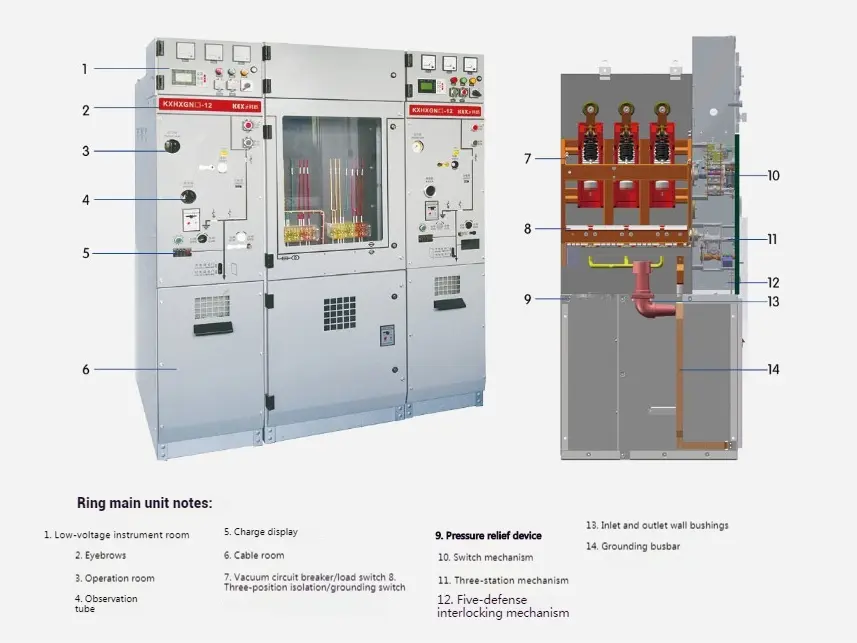

● Δομή ντουλαπιού

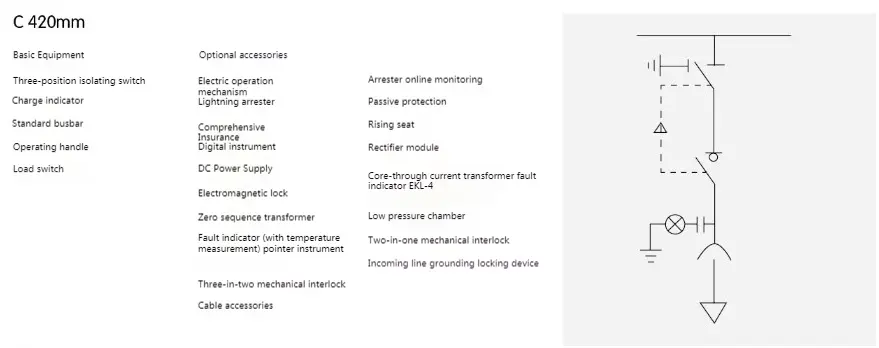

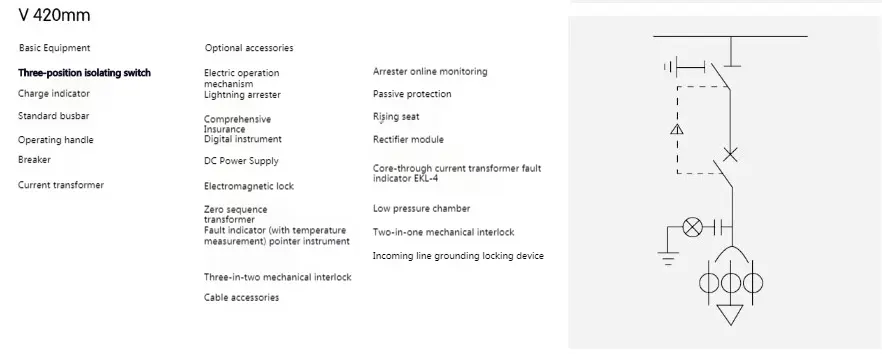

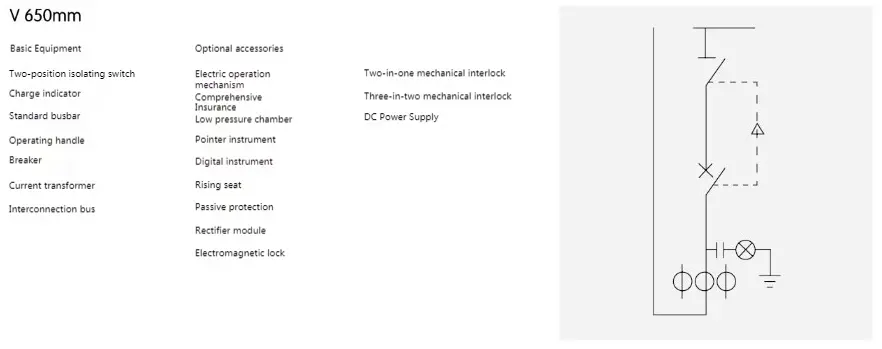

◆ Σχήμα διαμόρφωσης 1 της κύριας μονάδας δακτυλίου προστασίας περιβαλλοντικού αερίου

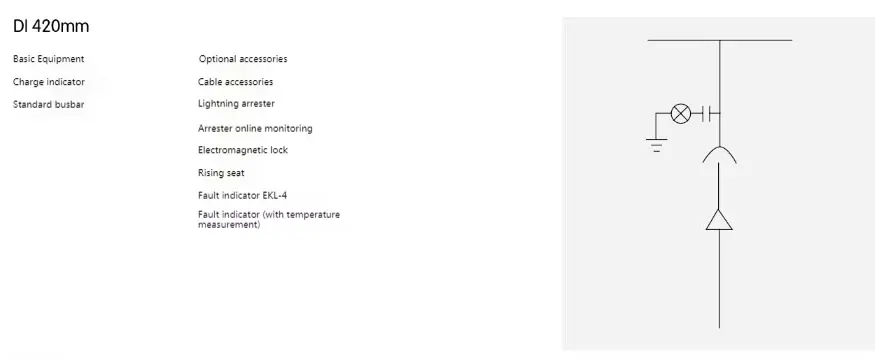

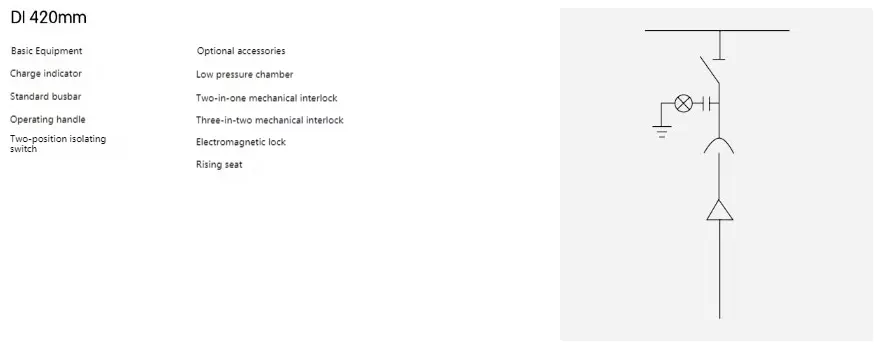

◆ Σχήμα διαμόρφωσης 2 της κύριας μονάδας δακτυλίου προστασίας περιβαλλοντικού αερίου

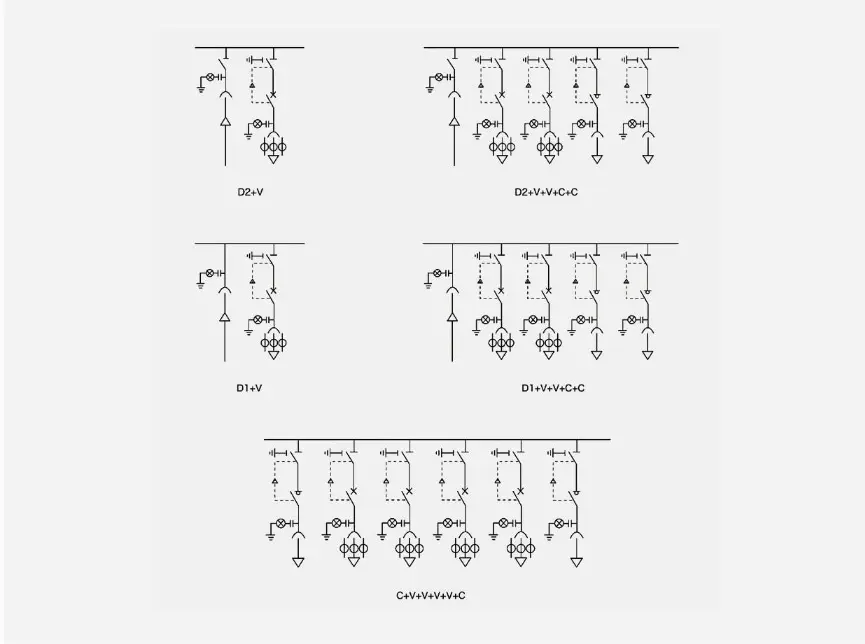

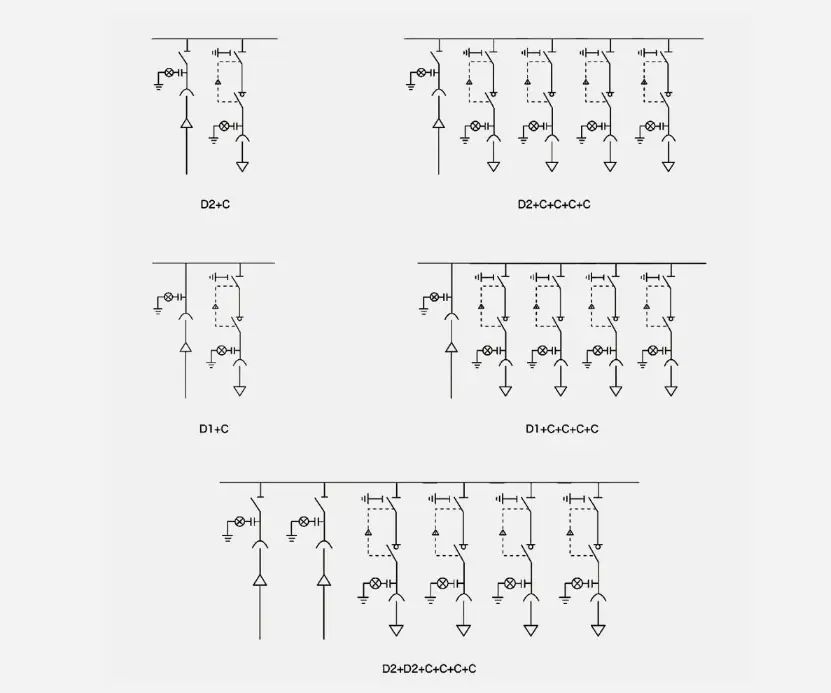

◆ Τυπικός συνδυασμός σχήματος 1 της κύριας μονάδας δακτυλίου προστασίας περιβαλλοντικού αερίου

Σημείωση: Τα παραπάνω τυπικά σχήματα αναφοράς μπορούν να συνδυαστούν με διάφορους τρόπους ανάλογα με τις ανάγκες των χρηστών.

Τυπικός συνδυασμός σχήματος 2 της κύριας μονάδας δακτυλίου με μονωμένο αέριο περιβαλλοντικού αερίου

Σημείωση: Τα παραπάνω τυπικά σχήματα αναφοράς μπορούν να συνδυαστούν με διάφορους τρόπους ανάλογα με τις ανάγκες των χρηστών.

● Οδηγίες λειτουργίας διακόπτη

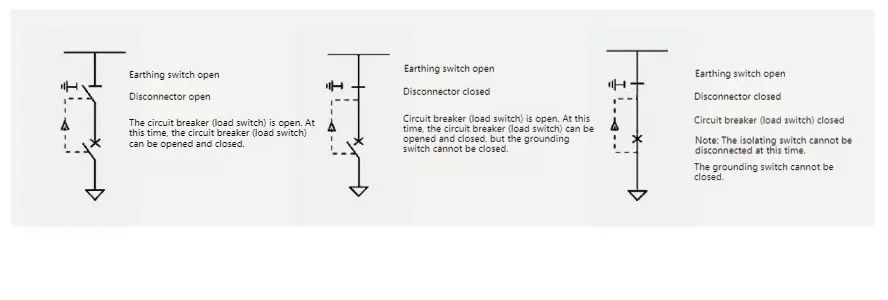

◆ Κατάσταση θέσης διακόπτη και αλληλογραφία

◆ Βήματα λειτουργίας

Μετάδοση τροφοδοσίας: Hang (κλείσιμο) Οι άνω και κάτω πόρτες με ένα διακόπτη κυκλώματος (διακόπτης φόρτωσης) → ο διακόπτης γείωσης με διακόπτη απομόνωσης → ο διακόπτης κυκλώματος (διακόπτης φόρτωσης) με κιβώτιο ισχύος ολοκληρώνεται.

Κοπή τροφοδοσίας: Διακόπτης (διακόπτης φόρτωσης) → Αποσυνδεδετής → Διακόπτης γείωσης → Διακόπτης (διακόπτης φόρτωσης) εκφορτώνεται (ανοιχτό) και η πόρτα είναι μαύρη.

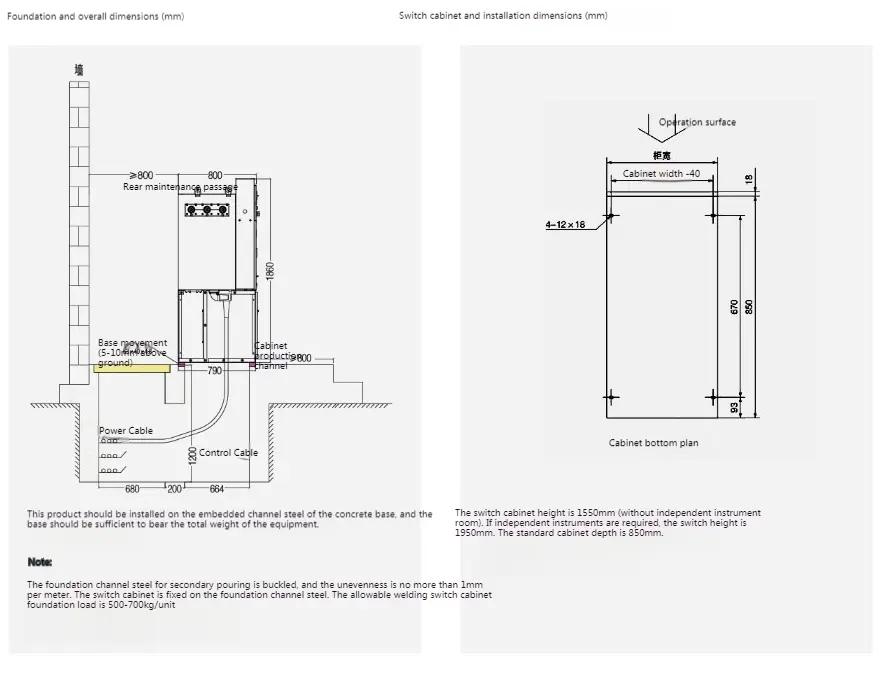

◆ Οδηγίες εγκατάστασης
