Δικηγόρος δικτύου δακτυλίου υψηλής τάσης

Το Kexun είναι ο κατασκευαστής που ειδικεύεται στο γραφείο δικτύου δακτυλίων υψηλής τάσης στην Κίνα.

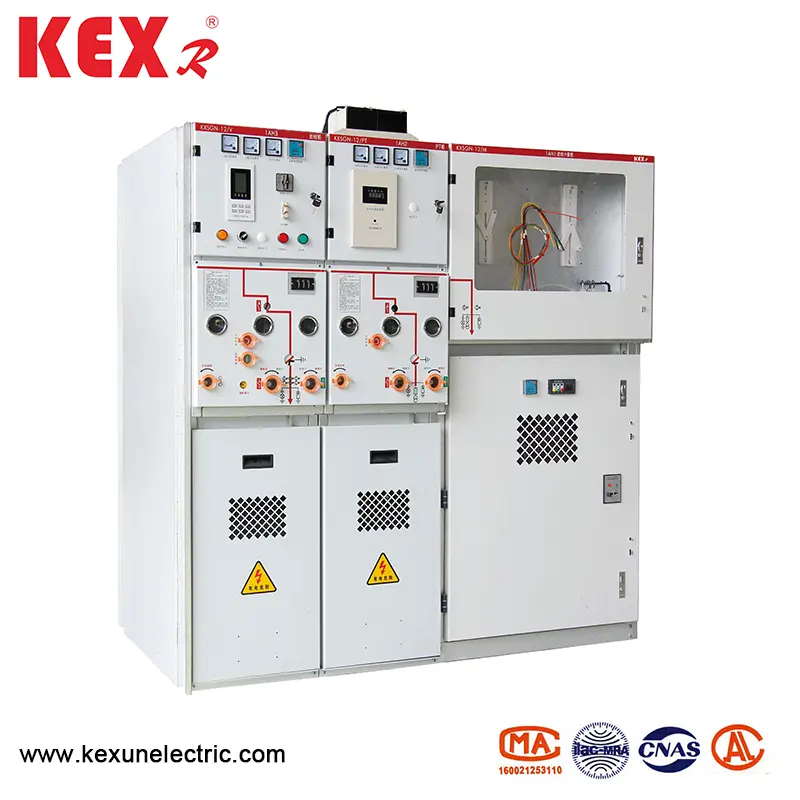

Τα προϊόντα του με τις καλύτερες πωλήσεις KXSGN-12-SIS3 είναι μια σταθερή μόνωση πλήρως κλειστού διακόπτη. Υιοθετεί αρθρωτή, πλήρως σφραγισμένη, πλήρως μονωμένη και πλήρως μεταλλική κλειστή δομή. Η επιφάνεια είναι επικαλυμμένη με αγώγιμο ή ημι-συγκρατημένο στρώμα θωράκισης, το οποίο μπορεί να είναι άμεσα και αξιόπιστα γειωμένο.
Μοντέλο: KXSGN-12-SIS3
Μάρκα: Kexr

Αποστολή Ερώτησης

περιγραφή προϊόντος

● Σχεδιασμός λειτουργίας

▶ Η μονάδα διακόπτη κυκλώματος διακόπτη και διακόπτη φορτίου κενού είναι ενθυλακωμένο με εποξειδική ρητίνη. Modular ολοκληρωμένο κύριο κύκλωμα με χειροκίνητη και ηλεκτρική αποσύνδεση τριών σταθμών.

▶ Η μονάδα διακόπτη διακόπτη διακόπτη κενού έχει τη δυνατότητα να ανοίγει και να κλείνει το ρεύμα βραχυκυκλώματος.

▶ Υπάρχει ένα ορατό κάταγμα στη θέση γείωσης κλεισίματος του αποσυνδέτη τριών σταθμών και ο αποσυνδεδετής και ο διακόπτης γείωσης μπορούν γρήγορα να ανοίξουν και να κλείσουν το ρεύμα βραχυκυκλώματος.

▶ Το κουτί θάλαμου αεραγωγού εποξειδικής ρητίνης σφραγισμένο με διακόπτη απομόνωσης τριών σταθμών μπορεί να πιέσει τον ξηρό αέρα κατά 0,04MPa. Είναι εξοπλισμένο με μετρητή πίεσης για την παρακολούθηση της εσωτερικής πίεσης στο διαδίκτυο για να αποφευχθεί η διαρροή και η εξαγγείωση και η προστασία του διακόπτη απομόνωσης και του διακόπτη γείωσης.

● Δομική διάσταση

High Voltage Ring Network Cabinet

● Σχέδιο άνω απομονωμένης διάστασης

Σχέδιο	Πλάτος γραφείου	Βάθος υπουργικού συμβουλίου	Ύψος υπουργικού συμβουλίου	Γενικά περίγραμμα
PT εισερχόμενη γραμμή	450	900	1600	Βαθιά 260
Εισερχόμενο και περίγραμμα	425	900	1600	Βαθιά 260
Διακόπτης διασύνδεσης	425	900	1600	Βαθιά 260
Απομόνωση διασύνδεσης	425	900	1600	Βαθιά 260
Ανύψωση του busbar	425	900	1600	Βαθιά 260
Παραδοσιακή μέτρηση	750	900	1600	Βαθιά 260
Συμπαγής μέτρηση	425	900	1600	Βαθιά 260
Τροφοδοσία PT	450	900	1600	Βαθιά 260
Σταθμός βάσης ελέγχου και προστασίας	425	900	1600	Βαθιά 260

● Πίνακες τεχνικών παραμέτρων

◆ Τεχνική παράμετρος Breaker

Είδος		Μονάδα	Δεδομένα
Ονομαστική τάση		KV	12
Ονομαστική συχνότητα		Hz	50
Βαθμολογημένο επίπεδο μόνωσης	1m Συχνότητα λειτουργίας Αντίστοιχα τάση	KV	42
	Η ώθηση Lightning αντέχει την τάση	KV	75
Ονομαστικό ρεύμα		A	630	1250
Ονομασμένο ρεύμα σπασίματος βραχυκυκλώματος (1SC）		Ο	20 35	31.5
Ονομασμένο ρεύμα κλεισίματος βραχυκυκλώματος (κορυφή)		Ο	50 63	80
Ονομαστική κορυφή ρεύμα αντοχής		Ο	50 63	80
Βαθμολογημένο βραχυπρόθεσμο ρεύμα		Ο	20 25	31.5
Ονομασμένοι βραχυπρόθεσμοι χρονικοί χρόνοι θραύσης		Φορά	30	30
Αξιολογείται βραχυπρόθεσμη χρονική περίοδο διαρκείας		S	4
Ονομαστική ακολουθία λειτουργίας	Αυτόματη ανάκτηση		Off-0.3s-onoff-180-onoff
	Μη αυτόματη ανάκτηση		Off-0.3s-onoff-180-onoff
Μηχανική ζωή		Φορά	3000
Αξιολογημένο ρεύμα σπασίματος της τράπεζας μεμονωμένων πυκνωτών		A	630
Βαθμολογημένο ρεύμα Breaking of B to B Bank Capacitor Bank		A	400

◆ Τεχνικές παράμετροι του διακόπτη φορτίου (Μονάδα Γ)

Είδος	Μονάδα	Δεδομένα
Ονομαστικό ρεύμα	A	630
Ονομασμένο ρεύμα εκτός βραχυκυκλώματος	Ο	50
Βαθμολογημένο βραχυπρόθεσμο ρεύμα	Ka/s	20/4
Μηχανική ζωή του διακόπτη φόρτωσης	Φορά	10000
Διακόπτης φόρτωσης Ηλεκτρική ζωή	Φορά	10000

◆ Τεχνικές παράμετροι του διακόπτη φορτίου (Μονάδα Γ)

Είδος	Μονάδα	Δεδομένα
Ονομαστικό ρεύμα	A	125
Αξιολογημένο ρεύμα διάλειμμα βραχυκυκλώματος	Ο	31.5
Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος	Ο	80
Ρεύμα διανομής	A	3150

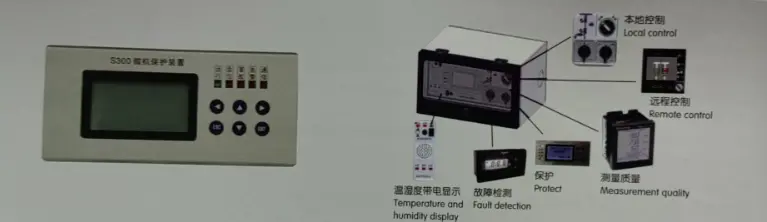

● Ο τερματικός σταθμός πληροφοριών του γραφείου δικτύου δακτυλίου υψηλής τάσης

High Voltage Ring Network Cabinet

Η σειρά KXSGN-12-SIS3 του δικτύου δακτυλίου υψηλής τάσης, υιοθετεί πολυλειτουργικό ευφυές τερματικό προστατευτικό, το οποίο είναι μια νέα γενιά πολυλειτουργικής οθόνης ελέγχου λειτουργίας και οθόνης προστασίας που αναπτύχθηκε από το KEXR, την ενσωμάτωση του ελέγχου ευφυούς λειτουργίας, την πραγματικότητα της προσομοίωσης κυκλώματος, την πραγματικότητα του μικροϋπολογισμού, τη μέτρηση, τη θερμοκρασία και τον έλεγχο της υγρασίας. Η εμφάνισή του είναι εξαιρετική και όμορφη, η οποία απλοποιεί τον πίνακα του ντουλαπιού του διακόπτη, μειώνει τον συνολικό όγκο του υπουργικού συμβουλίου μόνωσης, βελτιώνει αποτελεσματικά την εξωτερική αποδοτικότητα εγκατάστασης και βελτιώνει την ποιότητα του διακόπτη.
