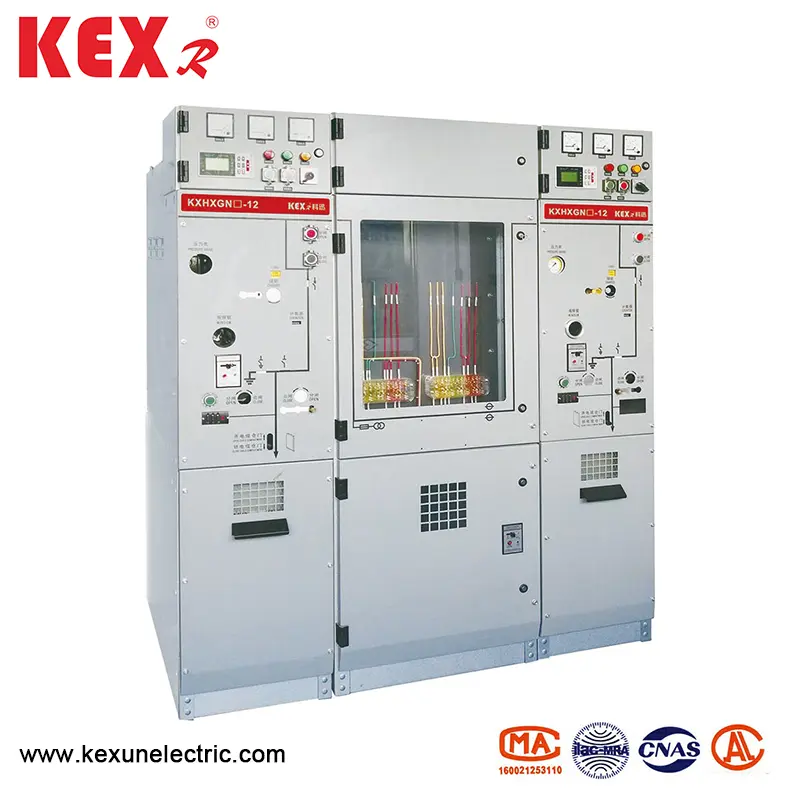

Καθαρό ντουλάπι δακτυλίου υψηλής τάσης

Ως γνωστός κατασκευαστής δακτυλιοειδούς δακτυλίου υψηλής τάσης στην Κίνα, τα προϊόντα HXGN (H) □ -12 της Kexun έχουν τα χαρακτηριστικά της απλής δομής, της ευέλικτης λειτουργίας, της αξιόπιστης αλληλοσύνδεσης και της βολικής εγκατάστασης και μπορούν να παρέχουν ικανοποιητικές τεχνικές λύσεις για διαφορετικές εφαρμογές και διαφορετικούς χρήστες.
Μοντέλο: HXGN (H) □ -12
Μάρκα: Kexr

Αποστολή Ερώτησης

περιγραφή προϊόντος

● Επισκόπηση προϊόντων

Το καθαρό ντουλάπι δακτυλίου υψηλής τάσης που κατασκευάζεται από την Kexun υιοθετεί την τεχνολογία προηγμένης ανίχνευσης, την τεχνολογία της πληροφορίας και το απλό και ευέλικτο σχήμα διαμόρφωσης για να ικανοποιήσει την συνεχώς μεταβαλλόμενη ζήτηση της αγοράς και να ανταποκριθεί επίσης στις απαιτήσεις της νοημοσύνης του δικτύου ηλεκτρικής ενέργειας.

Το HXGN (H) □ -12 τύπου δακτυλίου υψηλής τάσης δακτυλιοειδούς δακτυλίου είναι κατάλληλο για βιομηχανικά και πολιτικά δίκτυα δακτυλίων καλωδίων και έργα τερματικού δικτύου διανομής. Ως αποδοχή και διανομή ηλεκτρικής ενέργειας, είναι ιδιαίτερα κατάλληλη για διανομή ενέργειας σε αστικές κατοικημένες περιοχές, μικρούς δευτερεύοντες υποσταθμούς, σταθμούς μεταγωγής, κουτί καλωδίων, υποσταθμούς τύπου κουτιού, βιομηχανικές και εξορυκτικές επιχειρήσεις, εμπορικά κέντρα, αεροδρόμια, υπόγειες παραγωγής, νοσοκομεία, νοσοκομεία, στάδια, σιδηροδρομικούς σταθμούς, σήραγγες και άλλα μέρη.

Το HXGN (H) □ -12 πληροί τις απαιτήσεις των σχετικών εθνικών προτύπων, των προτύπων της βιομηχανίας ηλεκτρικής ενέργειας, των διεθνών προτύπων και άλλων προτύπων. Οι διακόπτες και τα κύρια ηλεκτρικά εξαρτήματα είναι ενσωματωμένα δομοστοιχεία και τα αγώγιμα μέρη μεταξύ των φάσεων είναι ενθυλακωμένα με στερεή μόνωση. Οι θωρακισμένοι συνδετήρες καλωδίων χρησιμοποιούνται για εξωτερική καλωδίωση και χρησιμοποιούνται θωρακισμένα μονωμένα λεωφορεία για τη σύνδεση των λεωφορείων λειτουργικών μονάδων. Ως εκ τούτου, η ασφάλεια χρήσης βελτιώνεται σημαντικά. Ταυτόχρονα, ο μηχανισμός λειτουργίας του υιοθετεί μηχανισμό ελατηρίου και η μηχανική του ζωή είναι περισσότερο από 10000 φορές. Όλα τα δεδομένα λειτουργίας και η κατάσταση του εξοπλισμού μπορούν να παρακολουθούνται εξ αποστάσεως και χωρίς επίβλεψη. Πρόκειται για μια ανώτερη συσκευή διανομής ισχύος.

Οι ακόλουθες μονάδες μπορούν να επιλεγούν στο υπουργικό συμβούλιο για να σχηματίσουν μια οικονομική και πρακτική μονάδα τροφοδοσίας: Μονάδα διακόπτη κυκλώματος κενού (630A, 20-25ka). Μονάδα διακόπτη φορτίου κενού (630, 20-25ka).

● Πίνακες τεχνικών παραμέτρων

◆ Υπουργικό συμβούλιο

Είδος			Μονάδα	Δεδομένα
Ονομαστική τάση			KV	12
Ονομαστική συχνότητα			Hz	50
Βαθμολογημένο επίπεδο ηλιακού	Τάση αντοχής 1 λεπτών ισχύος	Εδάφους, εναλλακτικά	KV	42
		Κάταγμα απομόνωσης		48
	ΑΝΤΙΜΕΤΩΠΙΣΗ ΑΝΤΙΠΡΟΣΩΠΟΥΣ Τάση (κορυφή)	Εδάφους, εναλλακτικά	KV	75
		Κάταγμα απομόνωσης		85
	Συχνότητα ισχύος 1 λεπτών αντοχής τάσης βρόχου ελέγχου (στη γείωση)		KV	2
Ονομαστικό ρεύμα			A	630
Βαθμολογημένο βραχυπρόθεσμο ρεύμα αντοχής (εικονική τιμή)		Κύριος διακόπτης κύκλου/γείωσης	Ο	24/4s
		Βρόχος σύνδεσης γείωσης	Ο	21.7/4s
Ονομαστική κορυφή ρεύμα αντοχής		Κύριος διακόπτης κύκλου/γείωσης	Ο	63
		Βρόχος σύνδεσης γείωσης	Ο	54.5
Αξιολογημένο ρεύμα και ώρες βραχυκυκλώματος βραχυκυκλώματος			Ka/Ώρα	25/30
Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος (κορυφή)			Ο	63
Ρεύμα Breaking Curring Cable Cable			A	25
Ονομαστική λειτουργία του διακόπτη κυκλώματος				0-0.3S-CO-180S-CO
Μηχανική ζωή	Διακόπτης διάλειμμα /απομόνωση κυκλώματος		Φορά	10000/3000
Πτυχίο IP	Σφραγισμένο κουτί			IP67
	Κέλυφος			IP4X
Πίεση αερίου	Επίπεδο φόρτισης αερίου (20 ℃, πίεση μετρητή)		MPA	0.02
	Ονομαστικό επίπεδο λειτουργίας ελάχιστου αερίου (20 ℃, πίεση μετρητή)		MPA	0
Σφράγισμα	Ετήσιο ποσοστό διαρροής		%/Ετος	≤0.05

◆ Διακόπτης φόρτωσης

Είδος			Μονάδα	Δεδομένα
Ονομαστική τάση			KV	12
Ονομαστική συχνότητα			Hz	50
Βαθμολογημένο επίπεδο ηλιακού	Τάση αντοχής 1 λεπτών ισχύος		KV

	ΑΝΤΙΜΕΤΩΠΙΣΗ ΑΝΤΙΠΡΟΣΩΠΟΥΣ Τάση (κορυφή)		KV

	Συχνότητα ισχύος 1 λεπτών αντοχής τάσης βρόχου ελέγχου (στη γείωση)		KV	2
Ονομαστικό ρεύμα			A	630
Βαθμολογημένο βραχυπρόθεσμο ρεύμα αντοχής (εικονική τιμή)		Κύριος διακόπτης κύκλου/γείωσης	Ο	24/4s
		Βρόχος σύνδεσης γείωσης	Ο	21.7/4s
Ονομαστική κορυφή ρεύμα αντοχής		Κύριος διακόπτης κύκλου/γείωσης	Ο	63
		Βρόχος σύνδεσης γείωσης	Ο	54.5
Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος (κορυφή)		Διακόπτης φόρτωσης/διακόπτη γείωσης	Ο	63
Αξιολογημένο ενεργό ρεύμα διακοπής φορτίου			A	630
Ονομασμένο ρεύμα διακοπής κλειστού βρόχου			A	630
5%ονομαστική τιμή ενεργού φορτίου ρεύμα			A	31.5
Ρεύμα Breaking Curring Cable Cable			A	10
Ονομασμένοι ενεργοί χρόνοι θραύσης φορτίου			Φορά	100
Ρεύμα σφάλματος εδάφους			Α/ώρα	31.5/10
Διακοπή ρεύματος κυκλώματος και καλωδίων κάτω από το ρεύμα σφάλματος εδάφους.			Α/ώρα	17.4/10
Μηχανική ζωή	Διακόπτης διάλειμμα /απομόνωση κυκλώματος		Φορά	10000/3000
Πτυχίο IP	Σφραγισμένο κουτί			IP67
	Κέλυφος			IP4X
Πίεση αερίου	Επίπεδο φόρτισης αερίου (20 ℃, πίεση μετρητή)		MPA	0.02
	Ονομαστικό επίπεδο λειτουργίας ελάχιστου αερίου (20 ℃, πίεση μετρητή)		MPA	0
Σφράγισμα	Ετήσιο ποσοστό διαρροής		%/Ετος	≤0.05

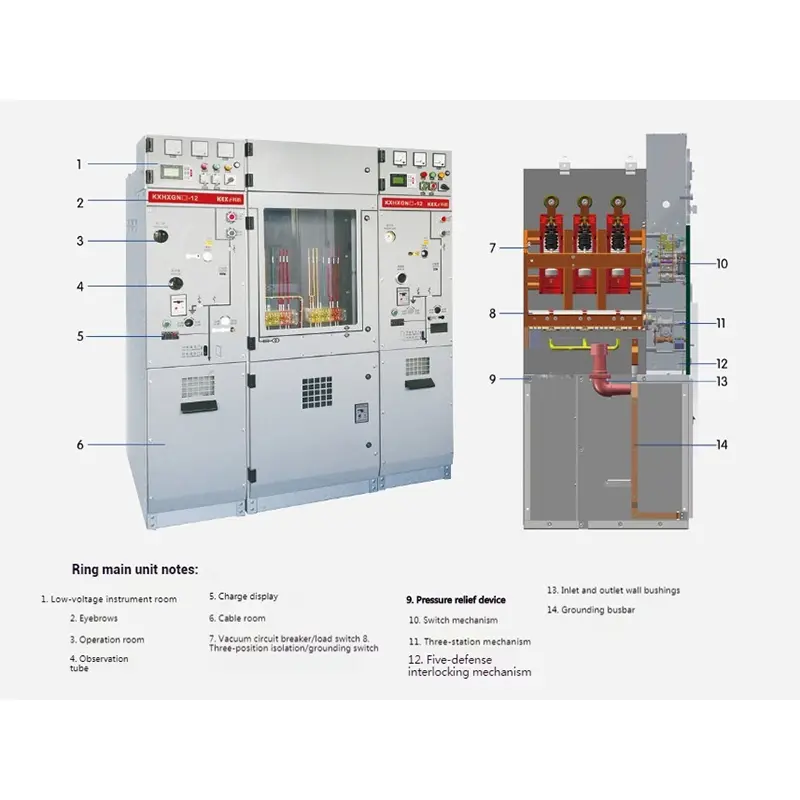

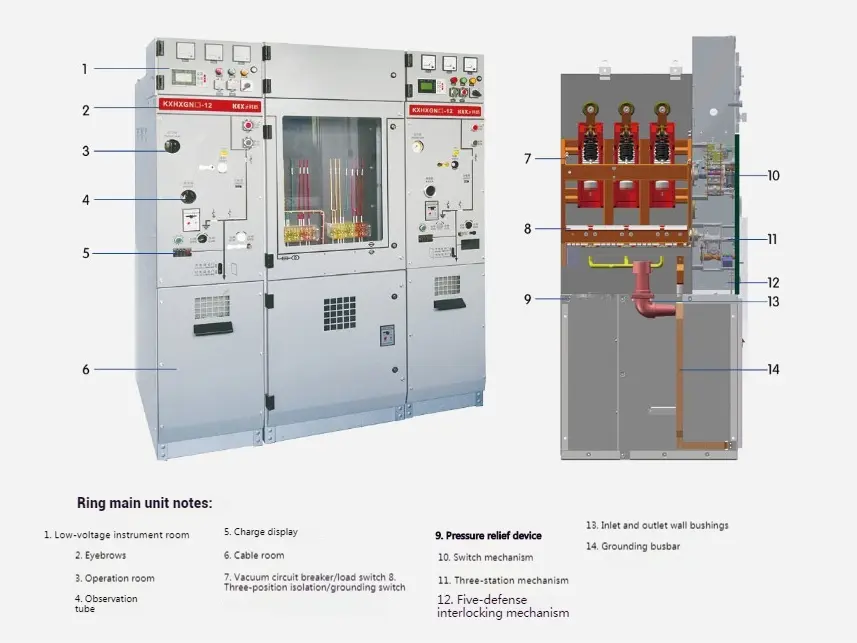

● Δομή προϊόντος

High Voltage Ring Net Cabinet

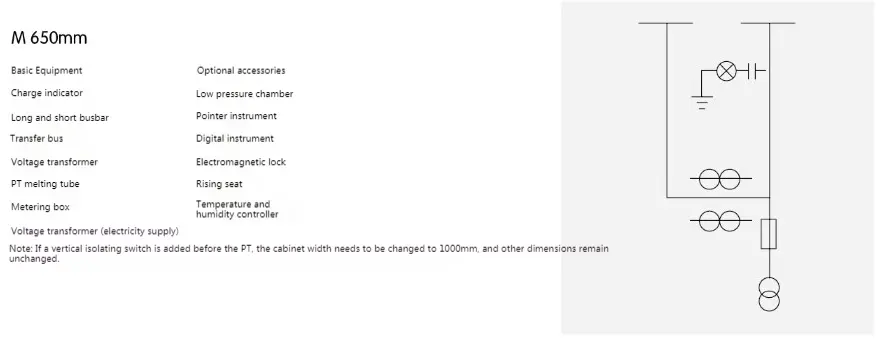

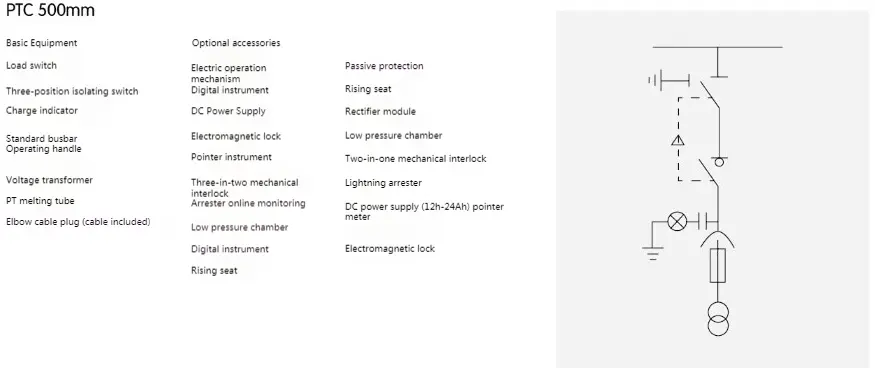

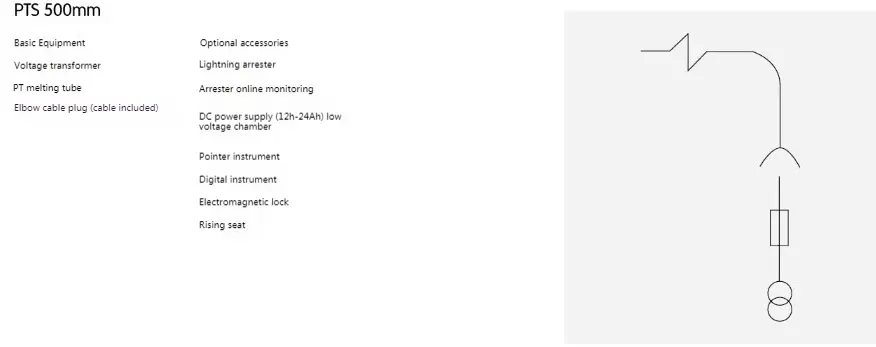

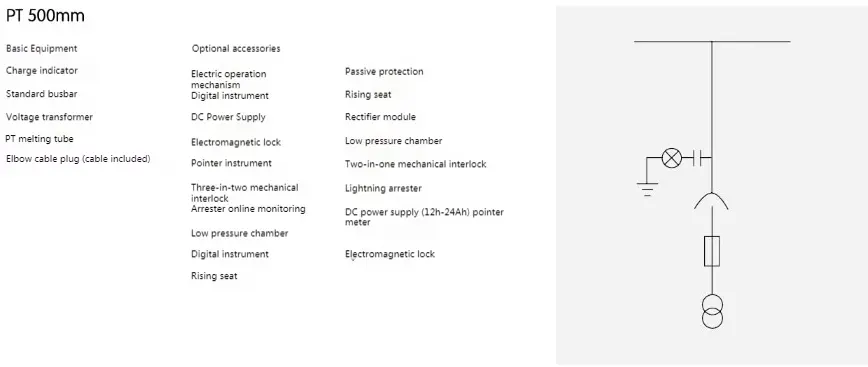

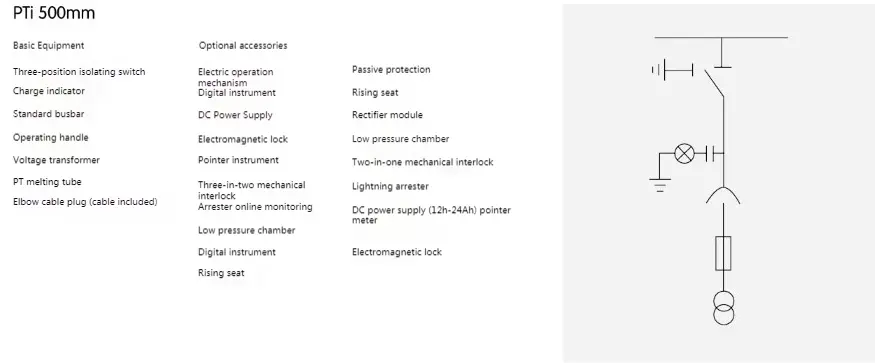

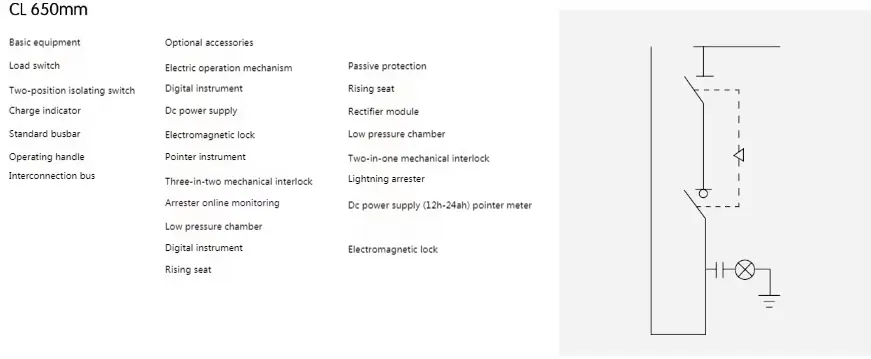

● Σχέδιο κατανομής του δακτυλίου δακτυλίου υψηλής τάσης

High Voltage Ring Net Cabinet

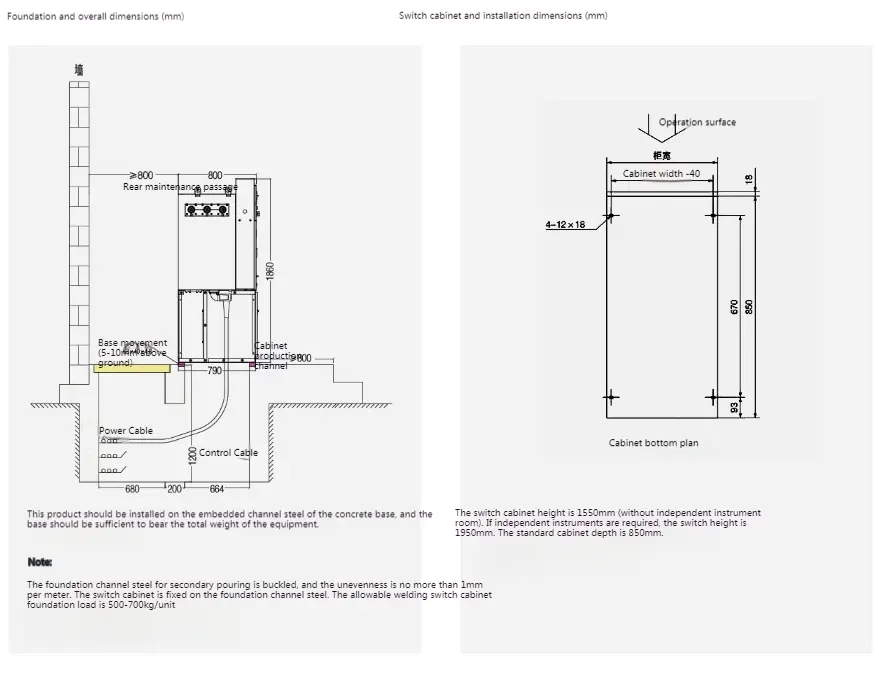

◆ Οδηγίες εγκατάστασης

High Voltage Ring Net Cabinet
