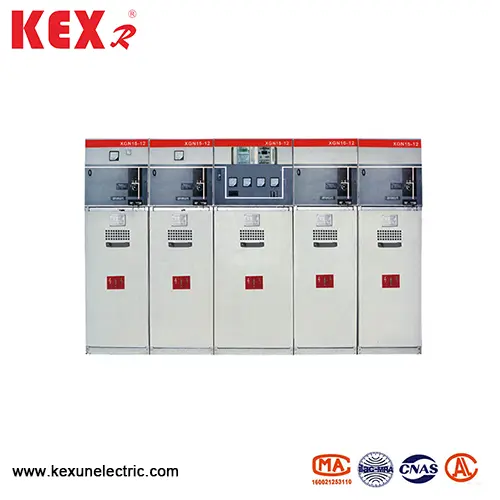

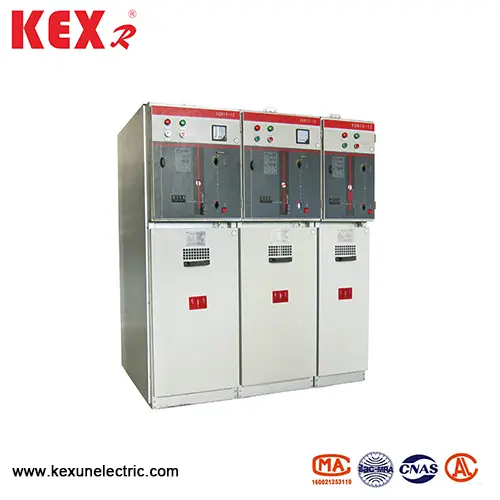

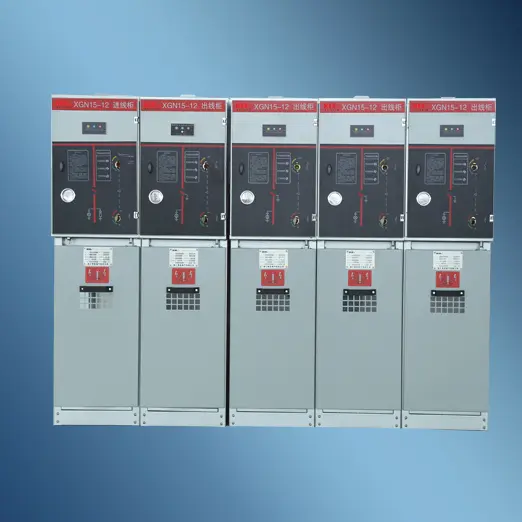

Κύρια μονάδα δακτυλίου εξαφθορίνης

● Κύρια εφαρμογή

XGN15-12 Τύπος Hexafluoride Δαχτυλίδι Κύρια μονάδα κατάλληλη για AC 50Hz και 12kV συστήματα ηλεκτρικής ενέργειας, που χρησιμοποιούνται ευρέως σε βιομηχανικά και αστικά καλωδιακά δακτυλιοειδή δίκτυα και τερματικά έργα, ειδικά κατάλληλα για αστικές κατοικημένες περιοχές, μικρούς δευτεροβάθμιους υποσταθμούς, σταθμούς μεταγωγής, βιομηχανικές και εξορυκτικές επιχειρήσεις, εμπορικά κέντρα, αεροδρόμια, υπομονάδα, γεννήτρια αιολικής ενέργειας, νοσοκομεία, υγειονομικά, σιδηροδρομικά, σιδηροδρομικά και άλλα μέρη.

● Συνθήκες χρήσης

▶ Υψόμετρο: ≤ 1000 m. (Εάν έχετε ειδικές απαιτήσεις, παρακαλούμε να τις αναφέρετε κατά την παραγγελία)

▶ Θερμοκρασία περιβάλλοντος: -25 ~ 40 ℃

▶ Η μέση ημερήσια σχετική υγρασία: ≤95%

▶ Η μέση μηνιαία σχετική υγρασία: ≤90%;

▶ Πτυχίο αντίστασης σοκ: 8 μοίρες

▶ Τοποθεσίες χωρίς βίαιες δόνηση, αντίκτυπος, πυρκαγιά, χημική διάβρωση και έκρηξη.

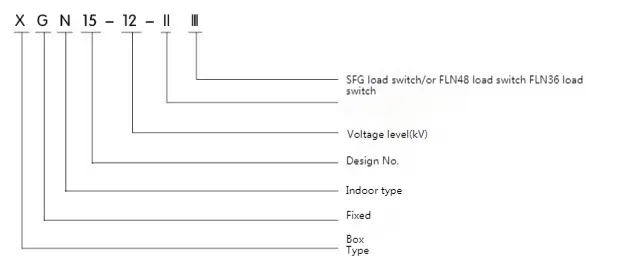

● Μοντέλο και νόημα

Τα κριτήρια πληρούν τα κριτήρια

XGN15-12 Τύπος Hexafluoride Κύρια μονάδα πληρούν τα ακόλουθα κριτήρια:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Τεχνικές παραμέτρους και διάσταση

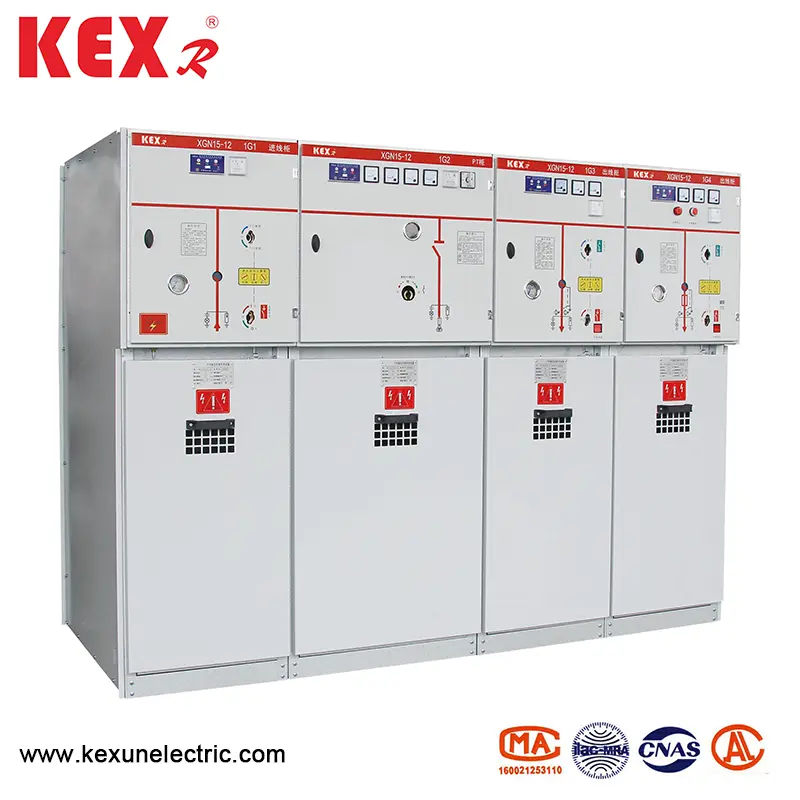

● Δομή και βασικά εξαρτήματα του διακόπτη φορτίου

◆ XGN15-12 Τύπος εξάφλουδων δακτυλιοειδών δακτυλιοειδούς δομής: αίθουσα διαύλου+διακόπτη φορτίου αίθουσα καλωδίου+μηχανισμός λειτουργίας+μηχανισμός διασύνδεσης και αίθουσα ελέγχου χαμηλής τάσης

◆ Διακόπτης φόρτωσης

Ένας διακόπτης φορτίου τριών σταθμών είναι εγκατεστημένος στην αίθουσα διακόπτη. Το κέλυφος του διακόπτη φορτίου είναι κατασκευασμένο από εποξική ρητίνη και γεμίζει με εξαφθορίτη θείου (SF). ) Το αέριο είναι ένα μονωτικό μέσο και το SF μπορεί να εγκατασταθεί στην αίθουσα διακόπτη σύμφωνα με τις απαιτήσεις του πελάτη. Μετρητής πυκνότητας αερίου ή μετρητή πυκνότητας αερίου με επαφή συναγερμού.

◆ Χωμικό δωμάτιο

Ο ντουλάπι διακόπτη φορτίου διαθέτει άφθονο καλωδιακό δωμάτιο, το οποίο χρησιμοποιείται κυρίως για τη σύνδεση καλωδίων, έτσι ώστε τα καλώδια ενός πυρήνα ή τριών πυρήνων να μπορούν να συνδεθούν με απλές μη διαστρεβλωμένες κεφαλές καλωδίων και ταυτόχρονα, ο υπεύθυνος αστραπής, ο ρεύμα μετασχηματιστής, ο χαμηλότερος διακόπτης γείωσης και άλλα στοιχεία μπορούν να εγκατασταθούν σε άφθονο χώρο. Σύμφωνα με τον τυποποιημένο σχεδιασμό, η πόρτα του ντουλαπιού διαθέτει παράθυρο παρατήρησης και συσκευή διασύνδεσης ασφαλείας και η κάτω πλάκα του καλωδίου είναι εξοπλισμένη με κάλυμμα στεγανοποίησης και σφιγκτήρα καλωδίου με πλαίσιο υποστήριξης κατάλληλου μεγέθους. Η πλάκα κάτω και το πλαίσιο της μπροστινής πόρτας του καλωδίου μπορούν να αφαιρεθούν για να διευκολυνθεί η εγκατάσταση καλωδίων.

◆ Μηχανισμός ζύμωσης, μηχανισμός αλληλοσύνδεσης και αίθουσα ελέγχου χαμηλής πίεσης

Η αίθουσα χαμηλής τάσης με το Interlock παίζει ταυτόχρονα το ρόλο του πίνακα ελέγχου. Ο θάλαμος χαμηλής τάσης είναι εξοπλισμένος με μηχανισμό λειτουργίας ελατηρίου με δείκτη θέσης, μηχανική αλληλογραφία και συσκευή και μπορεί επίσης να είναι εξοπλισμένη με βοηθητικές επαφές, πηνίο, μηχανισμός έκτακτης ανάγκης, χωρητική ζωντανή οθόνη, κλειδαριά κλειδιού και ηλεκτρική συσκευή λειτουργίας. Ταυτόχρονα, ο χώρος στο θάλαμο χαμηλής τάσης μπορεί επίσης να είναι εξοπλισμένος με κύκλωμα ελέγχου, όργανο μέτρησης και προστατευτικό ρελέ. Το υπουργικό συμβούλιο πλάτους 750mm διαθέτει δύο ταυτόσημους θαλάμους χαμηλής τάσης, τα οποία μπορούν να εξοπλιστούν με περισσότερα αξεσουάρ. Ολόκληρος ο διακόπτης XGN15 μπορεί να χωριστεί σε δύο μέρη, το πάνω μέρος του ντουλαπιού περιλαμβάνει αίθουσα λεωφορείων, διακόπτη φορτίου, μηχανισμό λειτουργίας και χώρο χαμηλής τάσης, το οποίο διαχωρίζεται από το κάτω καλωδιακό δωμάτιο. Ως εκ τούτου, ο εξοπλισμός που είναι εγκατεστημένος στην επάνω μονάδα μπορεί να αντικατασταθεί με ασφάλεια και βολικά αναθεωρημένη και μεταρρυθμισμένη και μπορεί να αντικατασταθεί ολόκληρη η ανώτερη μονάδα.

◆ Δωμάτιο λεωφορείων

Η αίθουσα λεωφορείων είναι διατεταγμένη στο πάνω μέρος του υπουργικού συμβουλίου. Στην αίθουσα λεωφορείων, τα κύρια λεωφορεία συνδέονται μαζί και τρέχουν σε όλη τη σειρά των ντουλαπιών διακόπτη

◆ Βασικά εξαρτήματα του XGN15-12 Τύπος Hexafluoride Κύρια μονάδα

▶ Ο διακόπτης FLN36 αναπτύσσεται και παράγεται από την εταιρεία εισάγοντας ξένη τεχνολογία και σύμφωνα με τις απαιτήσεις του εγχώριου συστήματος ηλεκτρικής ενέργειας.

▶ Ο διακόπτης φόρτωσης έχει τρεις καταστάσεις: κλείσιμο, άνοιγμα και γείωση. Οι δυναμικές και στατικές επαφές του διακόπτη φορτίου τοποθετούνται στο κέλυφος εποξειδικής ρητίνης που χύνεται με ενισχυμένη δομή και SF. Το αέριο είναι το μέσο σβήνοντας τόξο και η πίεση του αέρα είναι 14bar. Κάθε διακόπτης φόρτωσης είναι σφραγισμένος και χωρίς συντήρηση και το βαρόμετρο μπορεί να επιλεγεί ξεχωριστά. Η τυπική μέθοδος εγκατάστασης του διακόπτη φορτίου στο ντουλάπι δικτύου δακτυλίου είναι να τοποθετήσετε ένα διαμέρισμα χάλυβα μεταξύ καλωδιακής αίθουσας και αίθουσας λεωφορείου και να το εγκαταστήσετε οριζόντια. Αυτή η μέθοδος εγκατάστασης απομονώνει την αίθουσα λεωφορείων από το καλώδιο για να ικανοποιήσει τις πιο αυστηρές απαιτήσεις ασφαλείας για λειτουργία και συντήρηση. Εάν το τόξο εμφανιστεί στο εσωτερικό, υπάρχει ένα δομικό αδύναμο σημείο στο πίσω μέρος του κελύφους του διακόπτη φορτίου, το οποίο θα ξεπλυθεί και στη συνέχεια η βαλβίδα εκκένωσης τόξου στο ντουλάπι θα ξεπλυθεί και η ροή αέρα υπερβολικής πίεσης θα καθοδηγείται έξω από το ντουλάπι.

▶ Ο διακόπτης φόρτωσης διαθέτει δύο μηχανισμούς λειτουργίας: Μηχανισμός λειτουργίας ενός ελατηρίου (τύπου K) και μηχανισμός λειτουργίας διπλού ελατηρίου (τύπου Α), ο ηλεκτρικός μηχανισμός μπορεί να προστεθεί στους παραπάνω δύο τύπους λειτουργικών μηχανισμών για την πραγματοποίηση απομακρυσμένου ηλεκτρικού ελέγχου.
