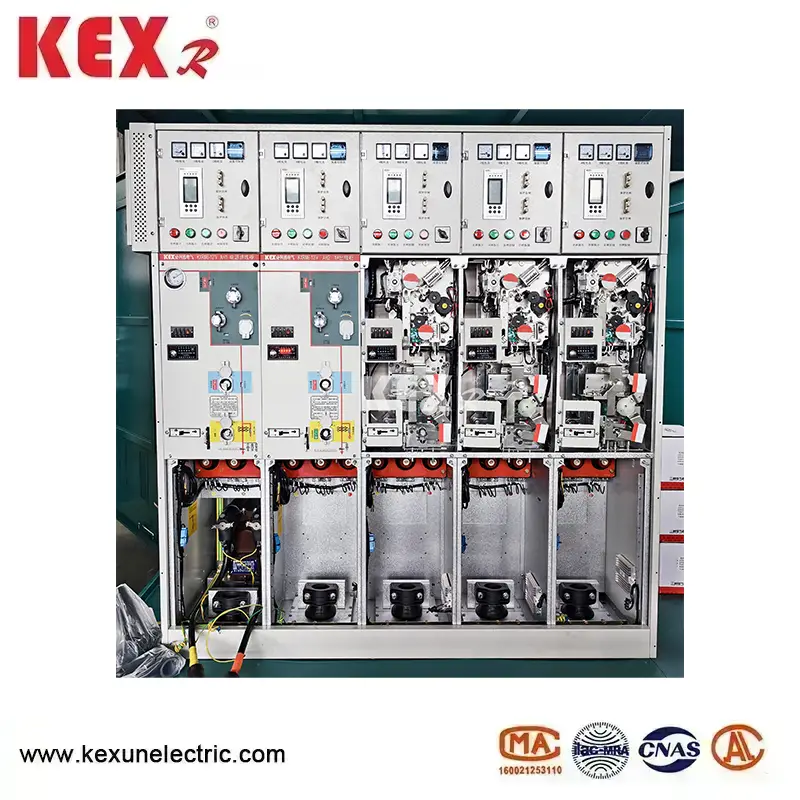

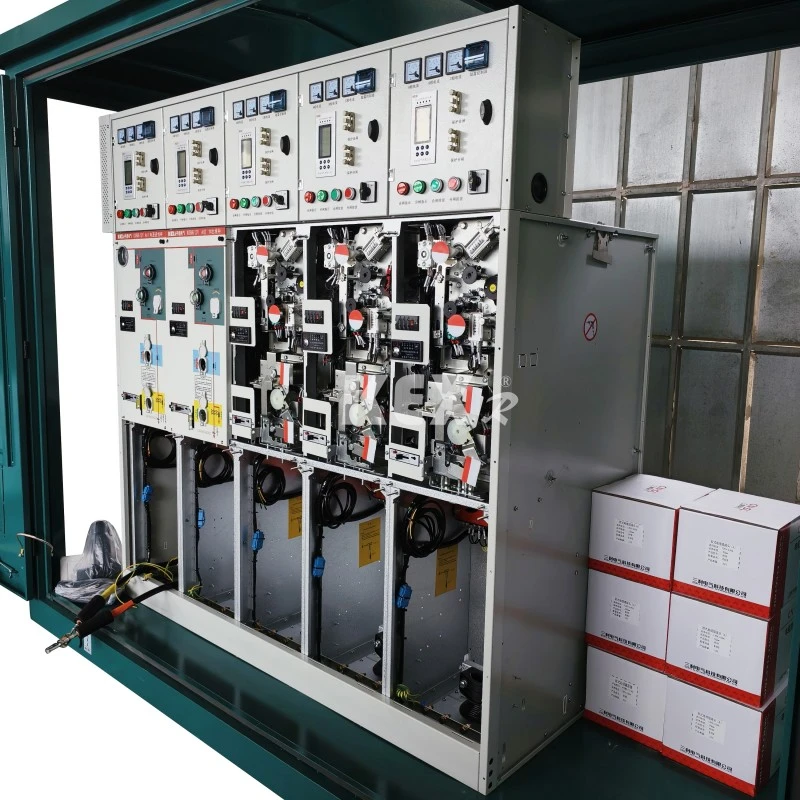

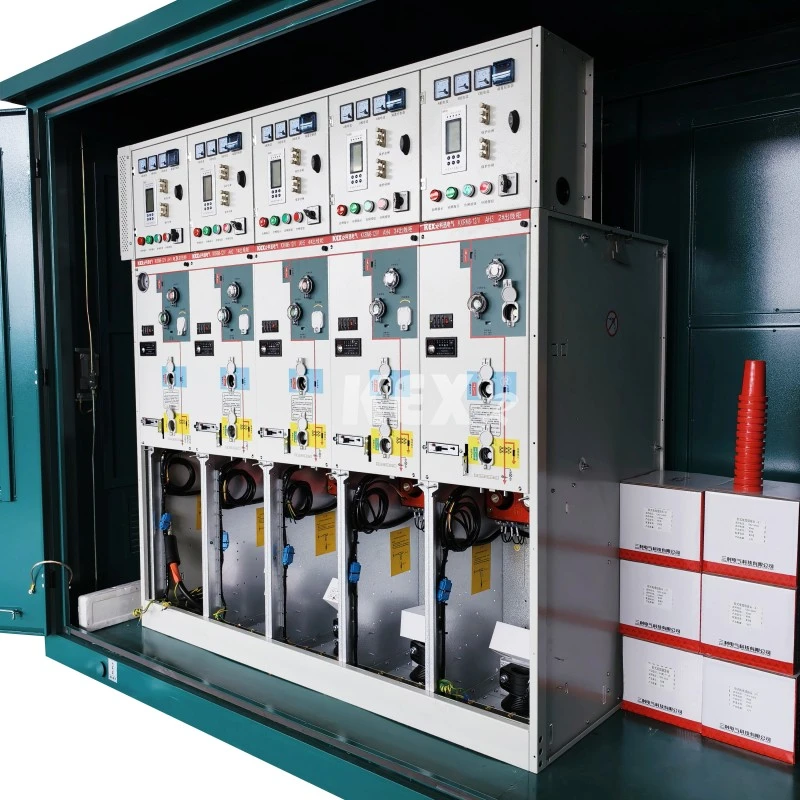

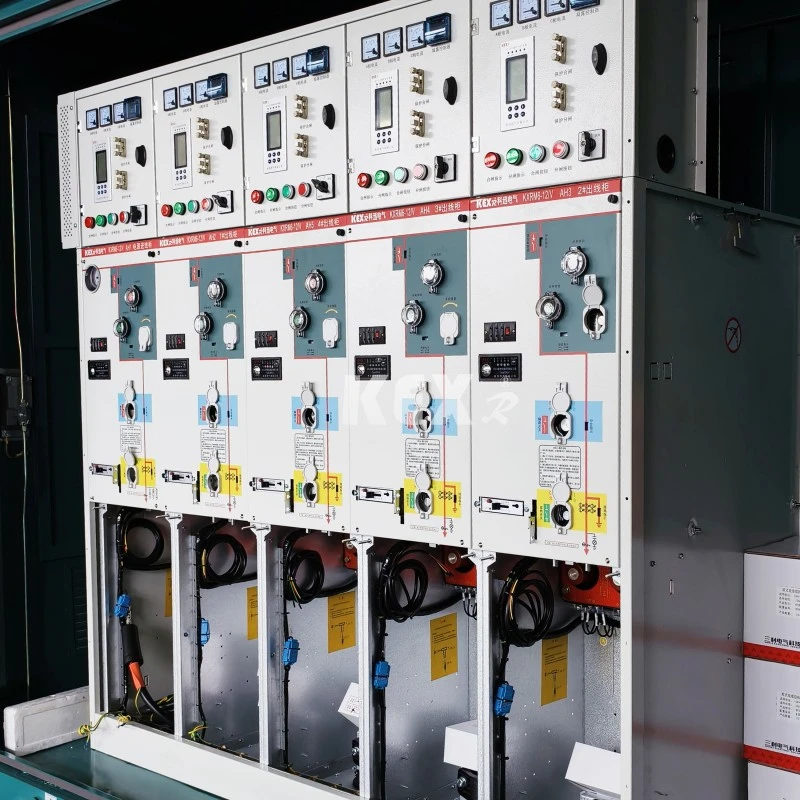

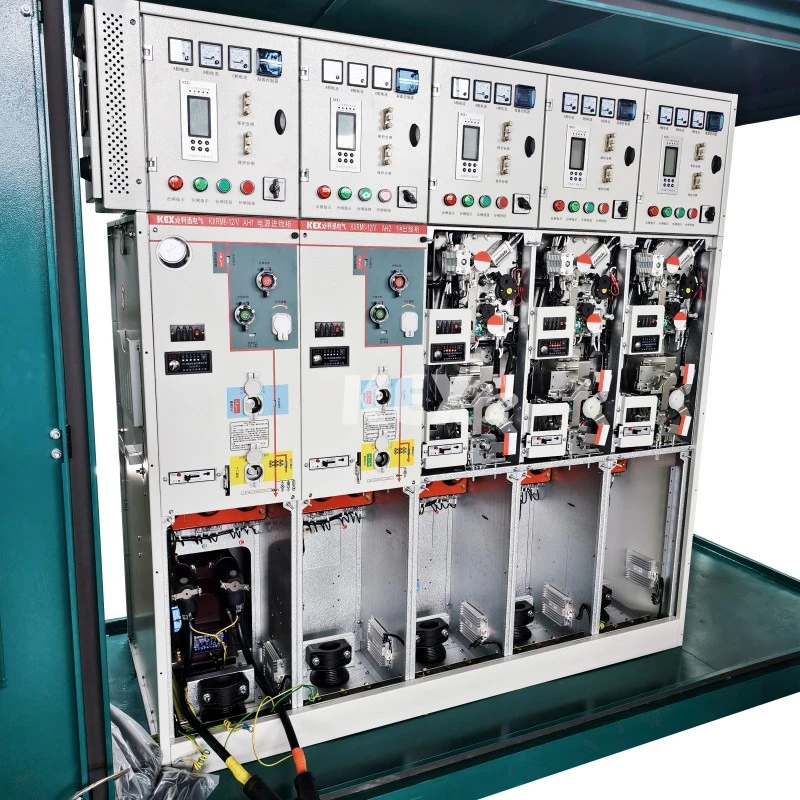

Ερμάριο συνδυασμένου τύπου GIS

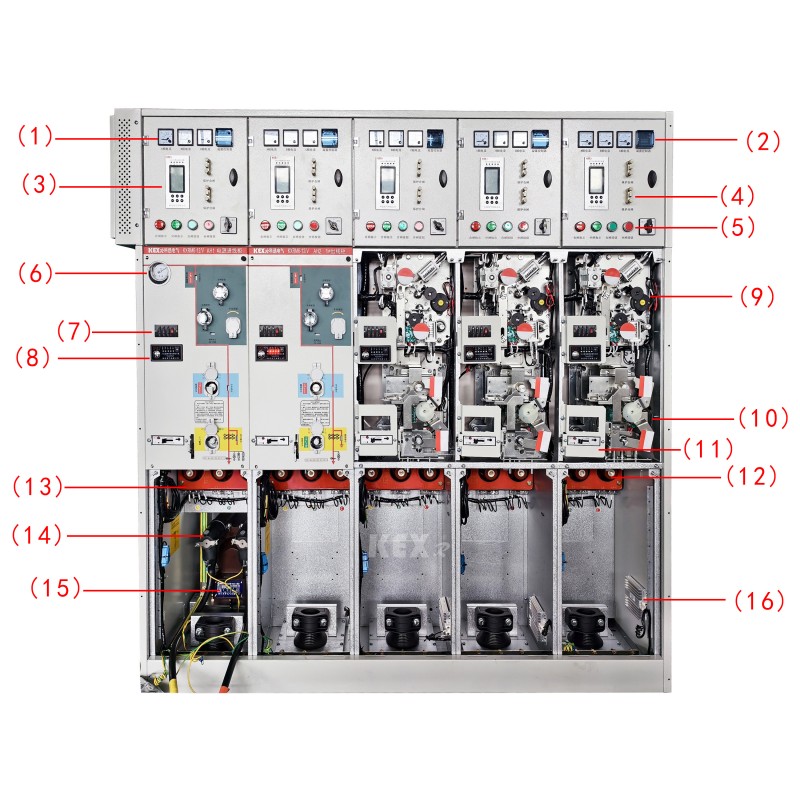

●Στοιχεία

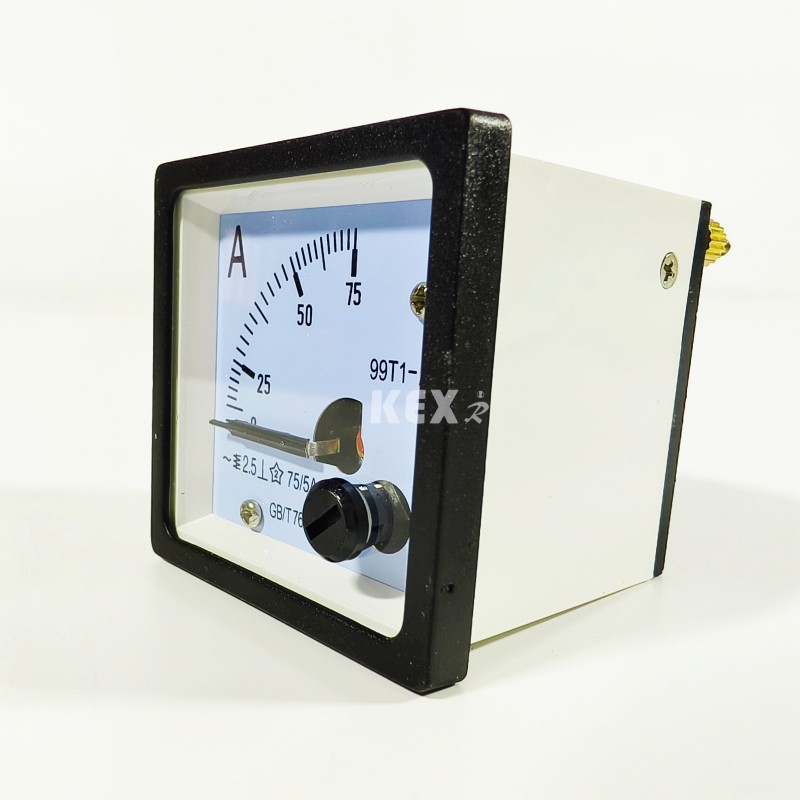

1.Αμπερόμετρο

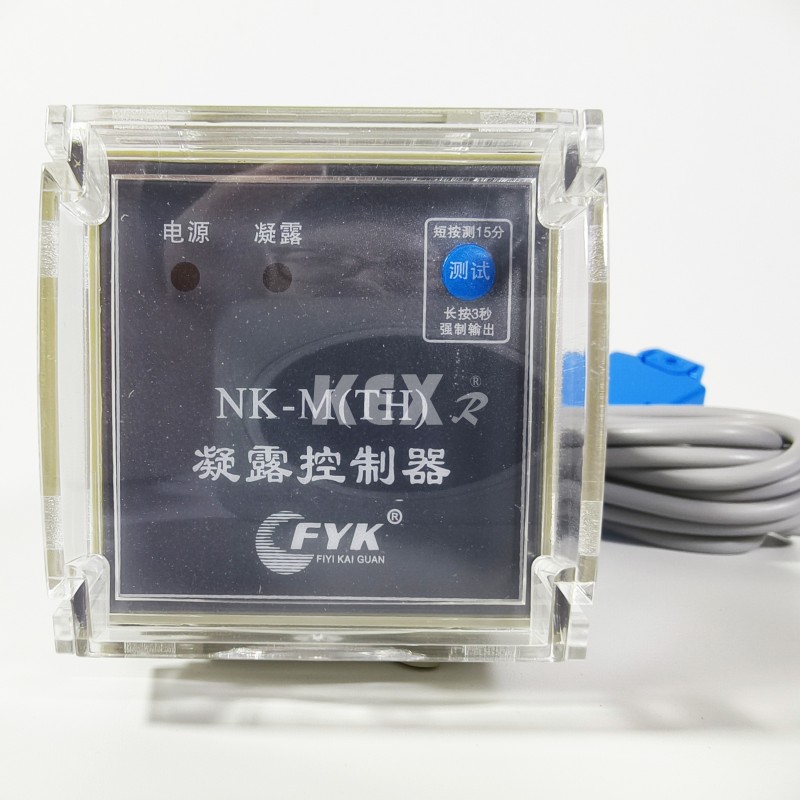

2.Ελεγκτής συμπύκνωσης

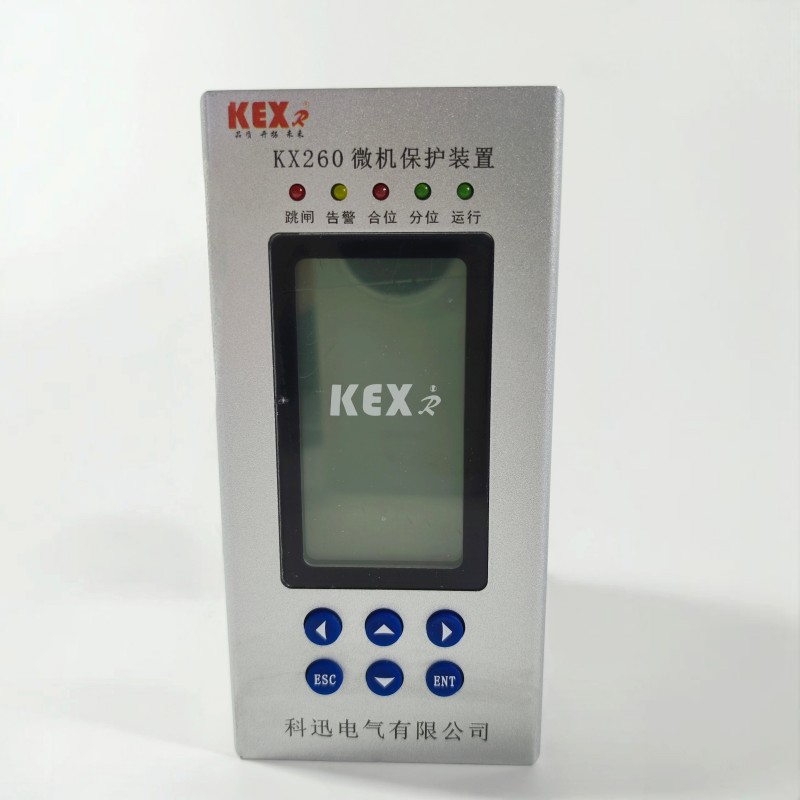

3. Συσκευή προστασίας μικροϋπολογιστή

6 .Βαρόμετρο

7.Φορτισμένη οθόνη

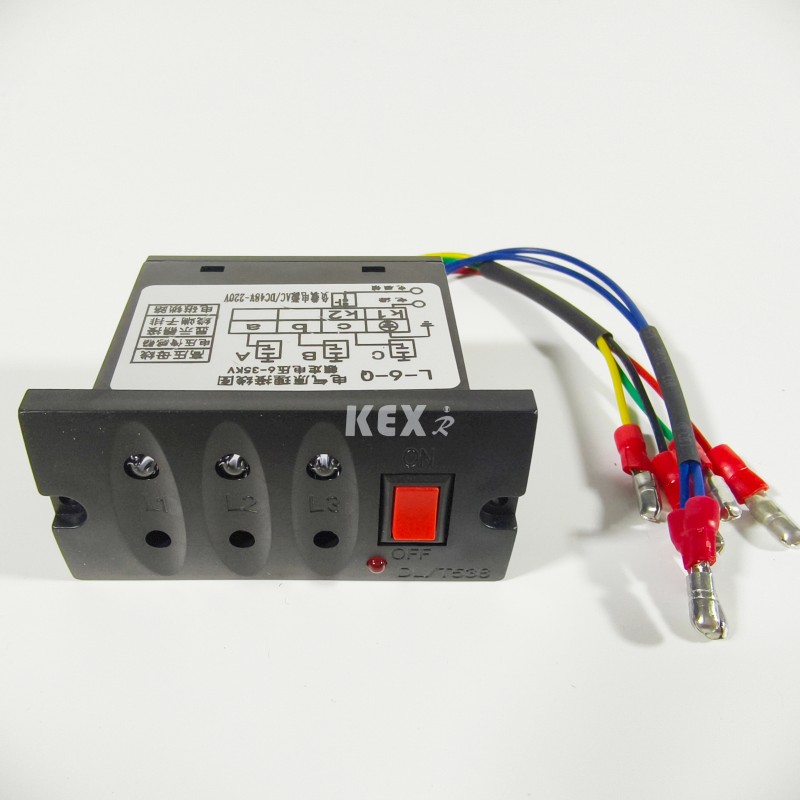

 8.. Ένδειξη σφάλματος

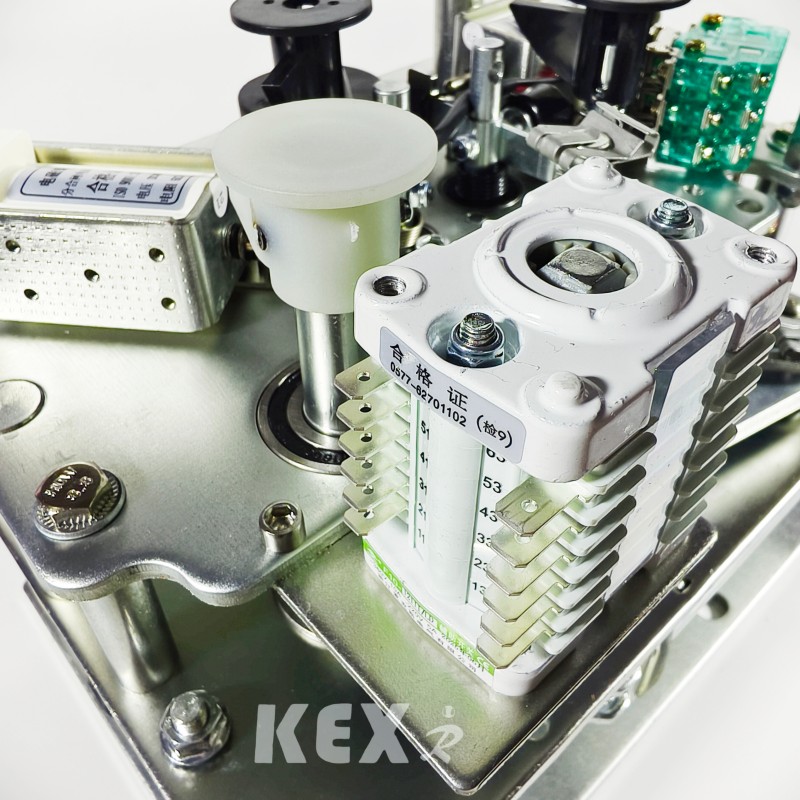

9. Ηλεκτρικός μηχανισμός λειτουργίας

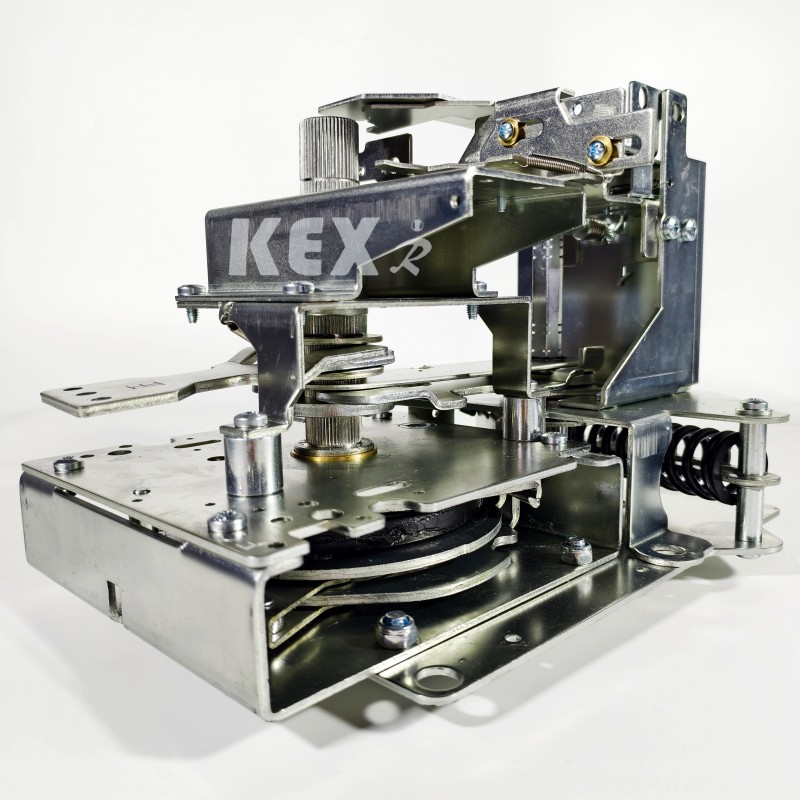

10. Μηχανισμός χειροκίνητης λειτουργίας

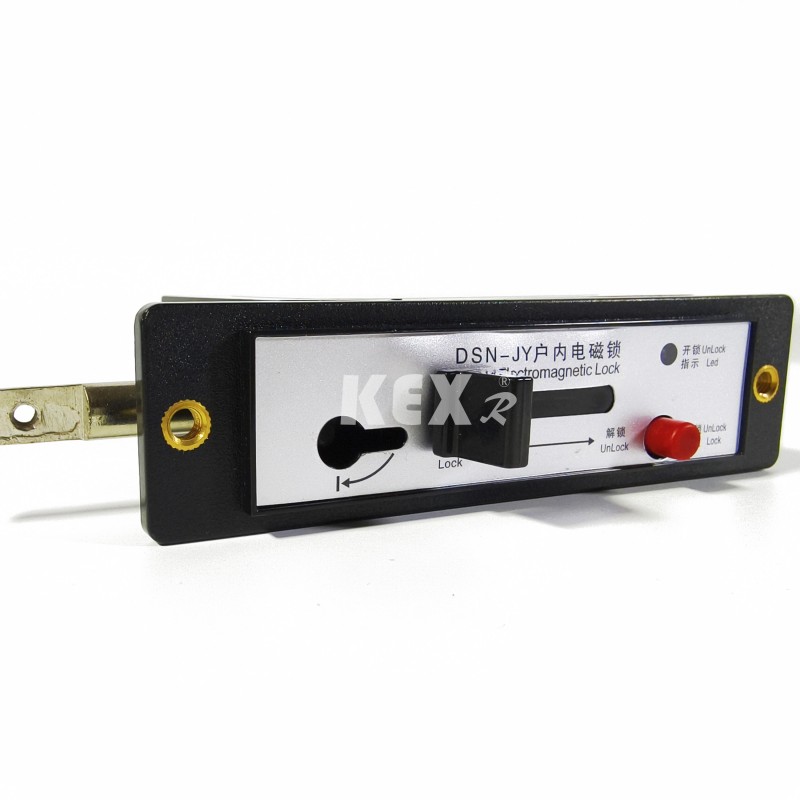

11. Ηλεκτρομαγνητική κλειδαριά

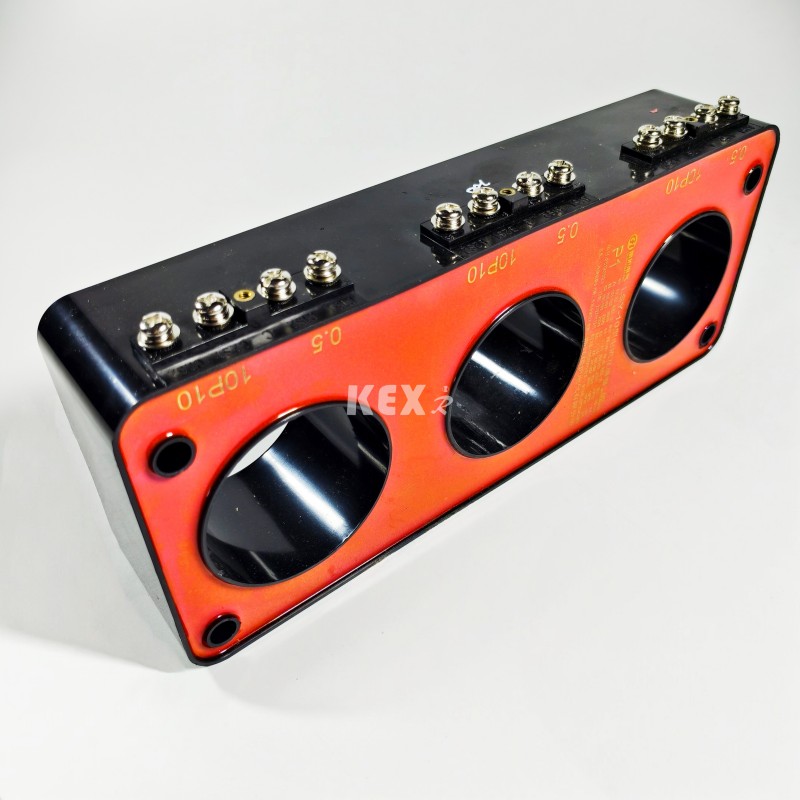

12~13. Μετασχηματιστής ρεύματος

14.Βύσμα καλωδίου

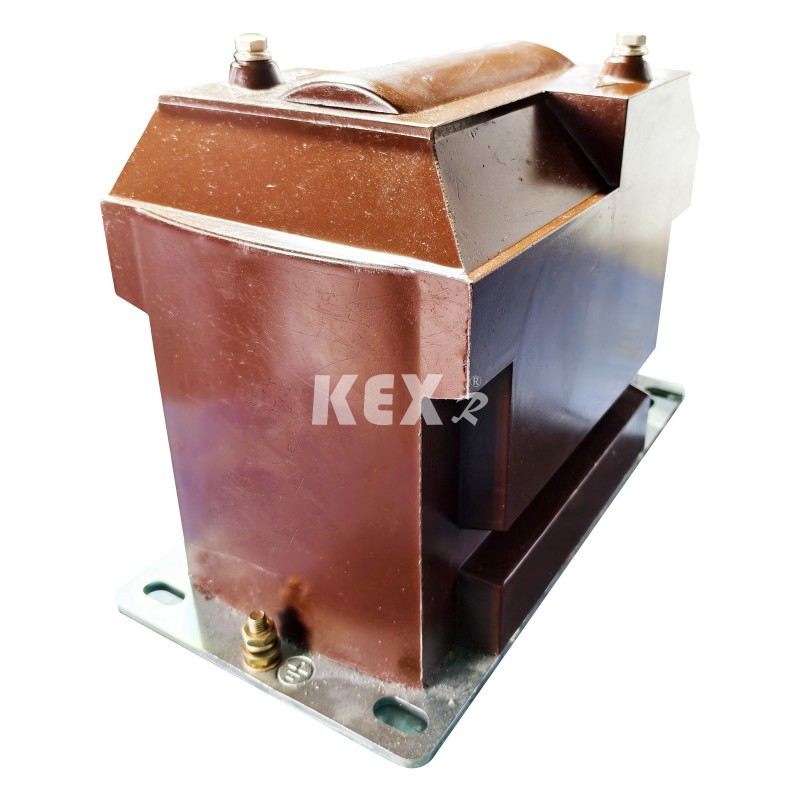

15.Μετασχηματιστής τάσης

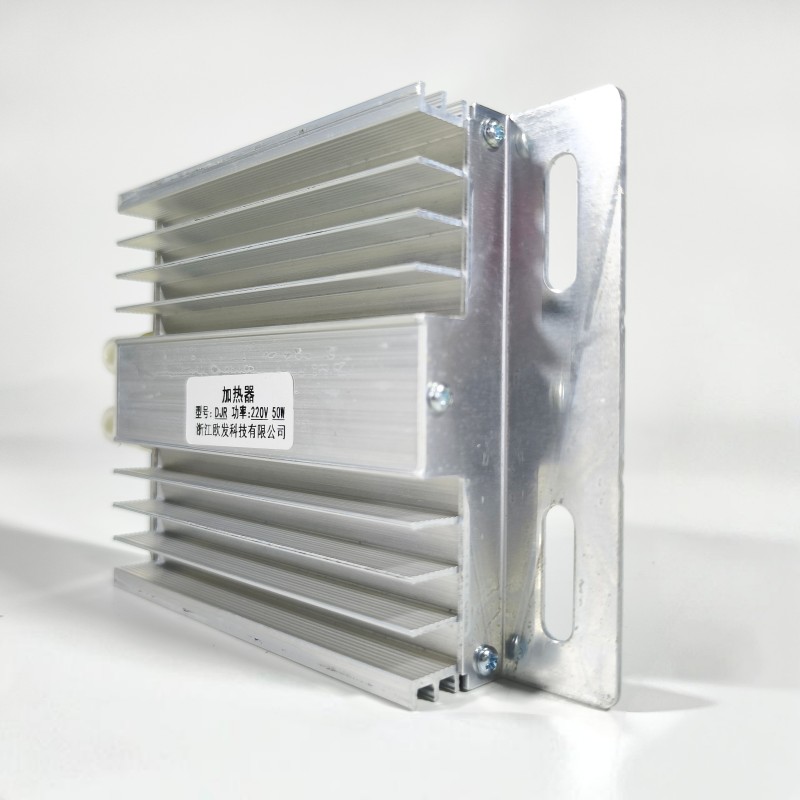

16 .Πλάκα θέρμανσης από κράμα αλουμινίου

● Χρήση συνθηκών

Το ντουλάπι GIS συνδυασμένου τύπου KXRM6-12 είναι κατάλληλο για υψηλή και χαμηλή θερμοκρασία (+40℃~-40℃), υγρασία, σκόνη, ρύπανση από αλάτι, ορυχεία, μεγάλο υψόμετρο (1000m) και άλλα περιβάλλοντα. Η βραχυπρόθεσμη βύθιση σε νερό εντός 24 ωρών δεν επηρεάζει τη χρήση. Σημείωση: Εάν το υψόμετρο είναι μεγαλύτερο, υποδείξτε το συγκεκριμένο υψόμετρο.

● Πρότυπα

Το ντουλάπι GIS συνδυασμένου τύπου KXRM6-12 πληροί τα παρακάτω πρότυπα

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694   κ.λπ.

GB3804, GB3906, GB11022 κ.λπ.

● Κύρια πλεονεκτήματα

◆ Το αέριο SF6 στο ντουλάπι GIS συνδυασμένου τύπου KXRM 6-12 χρησιμοποιείται ως μέσο πυρόσβεσης και μόνωσης τόξου.

◆ Ο πίνακας διακοπτών είναι πλήρως σφραγισμένος και μονωμένος. Οι ζυγοί, οι διακόπτες και τα ηλεκτροφόρα μέρη είναι πλήρως κλειστά σε κέλυφος από ανοξείδωτο χάλυβα.

◆ Η κοιλότητα γεμίζει με αέριο 1,4 bar SF6 και το επίπεδο προστασίας φτάνει το IP67: ολόκληρη η συσκευή διακόπτη δεν επηρεάζεται εντελώς από τις εξωτερικές περιβαλλοντικές συνθήκες, γεγονός που μπορεί να εξασφαλίσει την κανονική λειτουργία του διακόπτη ακόμη και σε ακραίες περιπτώσεις όπως βραχυπρόθεσμη βύθιση στο νερό και το προϊόν δεν χρειάζεται συντήρηση.

◆ Ο πίνακας διακοπτών διαθέτει μια τέλεια διάταξη αλληλασφάλισης "πέντε πρόληψης", η οποία εξαλείφει πλήρως την αστοχία λειτουργίας του προσωπικού και του εξοπλισμού που μπορεί να προκληθεί από κακή λειτουργία του ανθρώπου.

 ◆ Όλα τα ερμάρια διακοπτών διαθέτουν αξιόπιστα ασφαλή κανάλια εκτόνωσης πίεσης, τα οποία μπορούν να εξασφαλίσουν την προσωπική ασφάλεια των χειριστών ακόμη και σε ακραίες περιπτώσεις.

 ◆ Το ντουλάπι διαιρείται σε συνδυασμό σταθερών μονάδων και συνδυασμού επεκτάσιμων μονάδων.

◆ Το ντουλάπι συνήθως μπαίνει και εξέρχεται από το μπροστινό μέρος και μπορεί επίσης να επεκταθεί ή να επεκταθεί από το πλάι ανάλογα με τις διαφορετικές θέσεις εγκατάστασης.

◆ Το μέγεθος του ντουλαπιού είναι βολικό στην εγκατάσταση και μπορεί να είναι κατάλληλο για χώρους με στενό χώρο και κακές περιβαλλοντικές συνθήκες.

◆ Το ντουλάπι μπορεί να εξοπλιστεί με ηλεκτρικές συσκευές, συσκευές τηλεχειρισμού και παρακολούθησης ανάλογα με τις διαφορετικές ανάγκες των χρηστών.

● Πίνακας κυρίως τεχνικών παραμέτρων

ΣΗΜΕΙΩΜΑ¹:Εξαρτάται από το ονομαστικό ρεύμα της ασφάλειας

ΣΗΜΕΙΩΜΑ²:Εξαρτάται από την ασφάλεια υψηλής τάσης

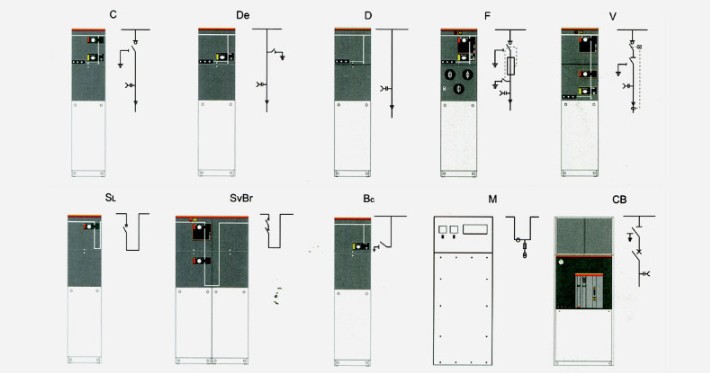

● Κάθε λειτουργική μονάδα του Combined Type GIS Cabinet έχει την ακόλουθη διαμόρφωση

▶Διαμόρφωση ντουλαπιού Ανατρέξτε στην ενότητα "Μονάδα σύνδεσης καλωδίου χωρίς μαχαίρι γείωσης" για τυπική διαμόρφωση και χαρακτηριστικά.

▶Διαμόρφωση ντουλαπιού C Ανατρέξτε στην ενότητα "Μονάδα διακόπτη φόρτωσης" για τυπική διαμόρφωση και χαρακτηριστικά.

▶Διαμόρφωση ντουλαπιού F Ανατρέξτε στην ενότητα "Μονάδα διακόπτη κενού" για τυπική διαμόρφωση και χαρακτηριστικά.

 Ο τυπικός συνδυασμός KX-RM6 Combined Type GIS Cabinet μπορεί επίσης να παρέχει τις ακόλουθες διαμορφώσεις

▶Χωρητική ένδειξη τάσης εισερχόμενου δακτυλίου

▶Κάθε θάλαμος αέρα είναι εξοπλισμένος με μανόμετρο για την παρακολούθηση της πυκνότητας SF6.

▶Ανυψωτικό ωτίο

▶Χειρολαβή χειρισμού

Παράδειγμα:

□ Διακόπτης φόρτωσης Μονάδα Γ

○ Τυπική διαμόρφωση και λειτουργίες

▶630a busbar

▶Διακόπτης φορτίου/γείωσης τριών σταθμών

▶Μηχανισμός λειτουργίας ενός ελατηρίου τριών σταθμών με δύο ανεξάρτητους διακόπτες φορτίου και άξονες λειτουργίας διακόπτη γείωσης.

▶Ένδειξη θέσης διακόπτη φορτίου και διακόπτη γείωσης

▶Οριζόντιος εξερχόμενος δακτύλιος εμπρός, δακτύλιος μπουλονιού σειράς 630A 400.

▶Χωρητική ένδειξη τάσης για ένδειξη ηλεκτροδότησης δακτυλίου

▶Για όλες τις λειτουργίες διακόπτη, είναι βολικό να εγκαταστήσετε μια συσκευή λουκέτου στον πίνακα.

▶Μανόμετρο αερίου SF6 (μόνο ένα σε κάθε κιβώτιο αερίου SF6)

▶Δίαυλος γείωσης

▶Μπλοκάρισμα μεταξύ του διακόπτη γείωσης και του μπροστινού πίνακα του καλωδιακού χώρου

○ Προαιρετικές διαμορφώσεις και λειτουργίες

▶Δεσμευμένη επέκταση λεωφορείου

▶Εξωτερικό λεωφορείο

▶Ηλεκτρικός μηχανισμός λειτουργίας διακόπτη φορτίου DC24V/48V/110V/220V; AC 110V/220V;

▶Ένδειξη βραχυκυκλώματος και σφάλματος γείωσης Μετασχηματιστής ρεύματος δακτυλίου μέτρησης και αμπερόμετρο

▶Μετασχηματιστής δακτυλίου μέτρησης ρεύματος και μετρητής βατώρας

▶Μπορεί να τοποθετηθεί αλεξικέραυνος ή διπλή κεφαλή καλωδίου στο χιτώνιο εισόδου του καλωδίου.

▶Κλείδωμα κλειδιού Κλείδωμα γείωσης εισερχόμενης γραμμής (κλείδωμα διακόπτη γείωσης όταν ο δακτύλιος είναι ενεργός) AC/DC 110 V/220 V. βοηθητική επαφή

▶Θέση διακόπτη φορτίου 2NO+2NC, θέση διακόπτη γείωσης 2NO+2NC, μανόμετρο 1NO με σήμα και πυροσβεστήρας τόξου 1NO με επαφή σήματος.

▶Η δευτερεύουσα συσκευή μπορεί να εγκατασταθεί σε

▶Θάλαμος δευτερεύουσας γραμμής στο πάνω μέρος του ντουλαπιού διακόπτη, κουτί χαμηλής τάσης στο επάνω μέρος του πίνακα διακοπτών.

□ Συνδυασμός διακόπτη φόρτωσης και ασφάλειας Μονάδα F

○ Τυπική διαμόρφωση και λειτουργίες

▶630a busbar

▶Διακόπτης φορτίου τριών σταθμών, το πρώτο άκρο της ασφάλειας συνδέεται μηχανικά με το διακόπτη γείωσης στο άκρο της ασφάλειας.

▶Μηχανισμός λειτουργίας ελατηρίου τριών σταθμών, με δύο ανεξάρτητους διακόπτες φορτίου και άξονες λειτουργίας διακόπτη γείωσης.

▶Ένδειξη θέσης διακόπτη φορτίου και διακόπτη γείωσης

▶Κανή ασφάλειας

▶Η ασφάλεια τοποθετείται οριζόντια.

▶Ένδειξη διακοπής ασφάλειας Οριζόντιος εξερχόμενος δακτύλιος μπροστά, βυσματωτής σειράς 200 των 200A.

▶Χωρητική ένδειξη τάσης για ένδειξη ηλεκτροδότησης δακτυλίου

▶Για όλες τις λειτουργίες διακόπτη, είναι βολικό να εγκαταστήσετε μια συσκευή λουκέτου στον πίνακα.

▶Μανόμετρο αερίου SF6 (μόνο ένα σε κάθε κιβώτιο αερίου SF6)

▶Δίαυλος γείωσης

▶Οι παράμετροι της ασφάλειας για την προστασία του μετασχηματιστή είναι 12KV, max 125A, 24KV και max 63A.

▶Μπλοκάρισμα μεταξύ του διακόπτη γείωσης και του μπροστινού πίνακα του καλωδιακού χώρου.

○ Προαιρετικές διαμορφώσεις και λειτουργίες

▶Δεσμευμένη επέκταση διαύλου

▶Εξωτερικός δίαυλος Μοτέρ για λειτουργία διακόπτη φορτίου 24V/48V DC 110V/220V DC/AC.

▶Πηνίο παράλληλου πηνίου 24V/48V DC 110V/220V DC/AC.

▶Πηνίο παράλληλου κλεισίματος 24V/48V DC 110V/220V DC/AC.

▶Μετασχηματιστής δακτυλίου μέτρησης ρεύματος και αμπερόμετρου Μετασχηματιστής δακτυλίου μέτρησης ρεύματος και μετρητής βατώρας

▶Κλείδωμα γείωσης εισερχόμενης γραμμής (κλείδωμα διακόπτη γείωσης όταν ο δακτύλιος είναι ενεργός) AC/DC 110 V/220 V. βοηθητική επαφή

▶Θέση κλεισίματος φορτίου 2NO+2NC, θέση διακόπτη γείωσης 2NO+2NC, πνέει ασφάλεια 1ΝΟ, μανόμετρο 1ΝΟ με σήμα και πυροσβεστήρας τόξου 1ΝΟ με επαφή σήματος.

▶Η δευτερεύουσα συσκευή μπορεί να εγκατασταθεί στον θάλαμο δευτερεύουσας γραμμής στο επάνω μέρος του πίνακα διακοπτών και στο κουτί χαμηλής τάσης στο επάνω μέρος του πίνακα διακοπτών.

□ Ενότητα μετρητή Μ

○ Τυπική διαμόρφωση και λειτουργίες

▶Μετρητής 12KV

▶2 μετασχηματιστές ρεύματος

▶2 μετασχηματιστές τάσης

▶ Χρησιμοποιούνται 6 τεμάχια δακτυλίων σειράς 400 για τη σύνδεση του εύκαμπτου εκτεταμένου εξωτερικού διαύλου GSFR6-12, με την επάνω είσοδο και την κάτω έξοδο.

▶Φλογοκόπτης για προστασία PT

▶Στοιχείο χαμηλής πίεσης 1 βολτόμετρο με διακόπτη αλλαγής, 1 αμπερόμετρο με διακόπτη αλλαγής, πλάτος x ύψος x βάθος =696×1806×820 mm.

○ Προαιρετικές διαμορφώσεις και λειτουργίες

▶3 μετασχηματιστές ρεύματος

▶3 μετασχηματιστές τάσης αλεξικέραυνος

▶Χωρητική ένδειξη τάσης για ένδειξη ότι ο πίνακας διακοπτών είναι φορτισμένος

▶Στοιχείο χαμηλής πίεσης  ：1  μετρητής ισχύος, 1 μετρητής άεργου ισχύος.

□ Ενότητα CB VCB

○Τυπική&Προαιρετική διαμόρφωση και λειτουργίες

▶Ο αλεξικέραυνος είναι εγκατεστημένος στο εισερχόμενο καλώδιο του ζυγού 1250a/630a.

▶Διακόπτης κενού για προστασία γραμμής 1250a/630a

▶Μετασχηματιστής ρεύματος

▶Διακόπτης κενού VD4X0 ηλεκτρικά 10VDC

▶Μετασχηματιστής τάσης

▶Ηλεκτρική λειτουργία UXO, πάνω τριών σταθμών διακόπτη απομόνωσης/γείωσης διακόπτη κενού. ▶Μονάδα προστασίας και ελέγχου REF542plus (με προστατευτικό CT)

▶Πηνίο διακλάδωσης 110V/220V DC

▶Πηνίο κλεισίματος 110V/220VDC

▶Σειρά 400 δακτύλιος μπουλονιού του δακτυλίου εξόδου 1250A/630A τοποθετημένος οριζόντια μπροστά.

▶Δεσμευμένη επέκταση διαύλου της ένδειξης χωρητικής τάσης 1250A/630A για ένδειξη Bushing Live

▶Μανόμετρο αερίου SF6 (μόνο ένα σε κάθε κουτί αερίου SF6) Πλάτος x ύψος x βάθος = 696× 1806× 781 mm. ▶Σειρά On-off: O-0.3s-CO-180s-CO.

▶Αισθητήρας πίεσης αερίου

□ Προαιρετικά αξεσουάρ

1. Βοηθητική επαφή Όλοι οι διακόπτες φορτίου και οι διακόπτες κυκλώματος μπορούν να εξοπλιστούν με ενδεικτική θέση διακόπτη 2NO+2NC. Ένα παράλληλο πηνίο διακοπής (AC ή DC) μπορεί να εγκατασταθεί στον διακόπτη του μετασχηματιστή και στον διακόπτη κυκλώματος και το εξάρτημα ελέγχου χαμηλής τάσης βρίσκεται πίσω από τον μπροστινό πίνακα.

2. Ένδειξη τάσης Ο δείκτης χωρητικής τάσης δείχνει εάν ο δακτύλιος είναι φορτισμένος ή όχι και η πρίζα σε αυτόν μπορεί να χρησιμοποιηθεί για πυρηνική φάση.

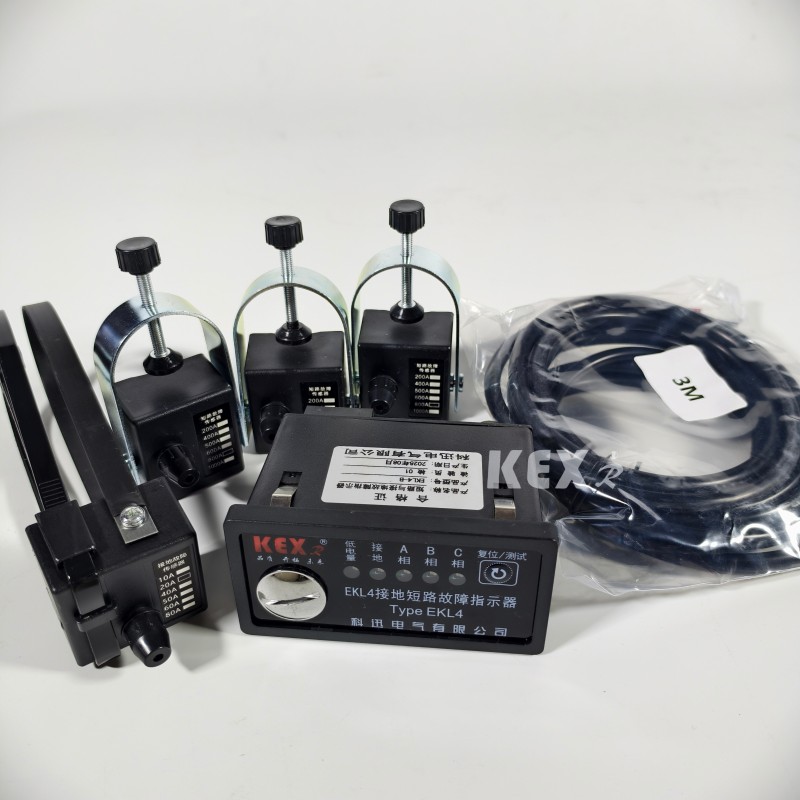

3. Ένδειξη βραχυκυκλώματος και σφάλματος γείωσης Προκειμένου να διευκολυνθεί ο εντοπισμός σφάλματος, η μονάδα διακόπτη καλωδίου μπορεί να εξοπλιστεί με δείκτες βραχυκυκλώματος και σφάλματος γείωσης για απλή ανίχνευση σφάλματος.

4. Ηλεκτρική λειτουργία Είναι ένα τυπικό σχέδιο για μηχανισμό χειροκίνητης λειτουργίας της μονάδας διακόπτη καλωδίου και της μονάδας μετασχηματιστή. Μπορείτε επίσης να επιλέξετε να εγκαταστήσετε έναν ηλεκτρικό μηχανισμό λειτουργίας. Οι διακόπτες καλωδίων, οι διακόπτες κενού και οι διακόπτες γείωσης λειτουργούν όλοι με μηχανισμούς που βρίσκονται πίσω από τον μπροστινό πίνακα. Όλοι οι διακόπτες και οι διακόπτες κυκλώματος μπορούν να λειτουργήσουν με χειρολαβή λειτουργίας (τυπική διαμόρφωση) ή μπορούν να εξοπλιστούν με μηχανισμό λειτουργίας κινητήρα (αξεσουάρ). Ωστόσο, ο διακόπτης γείωσης μπορεί να λειτουργήσει μόνο χειροκίνητα και έχει διαμορφωθεί ένας μηχανισμός με δυνατότητα κλεισίματος του ρεύματος σφάλματος. Ο ηλεκτρικός μηχανισμός λειτουργίας μπορεί εύκολα να πραγματοποιηθεί σταδιακά.

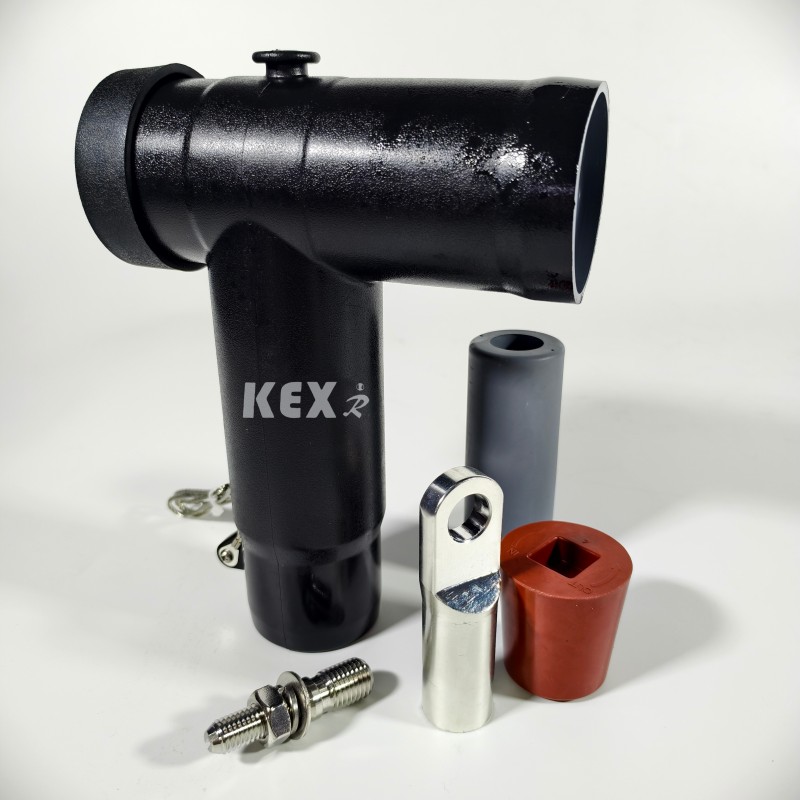

5. Σύνδεση καλωδίου Έχουν τοποθετηθεί τυπικοί δακτύλιοι σύμφωνα με το DIN47636. Όλοι οι δακτύλιοι έχουν το ίδιο ύψος από το έδαφος και προστατεύονται από την πλάκα κάλυψης του δωματίου καλωδίων. Ορισμένες πλάκες καλύμματος μπορούν να κλειδωθούν με το διακόπτη γείωσης και ειδικές πλάκες κάλυψης δωματίου με διπλό καλώδιο μπορούν επίσης να χρησιμοποιηθούν για γραμμές εισόδου διπλού καλωδίου.

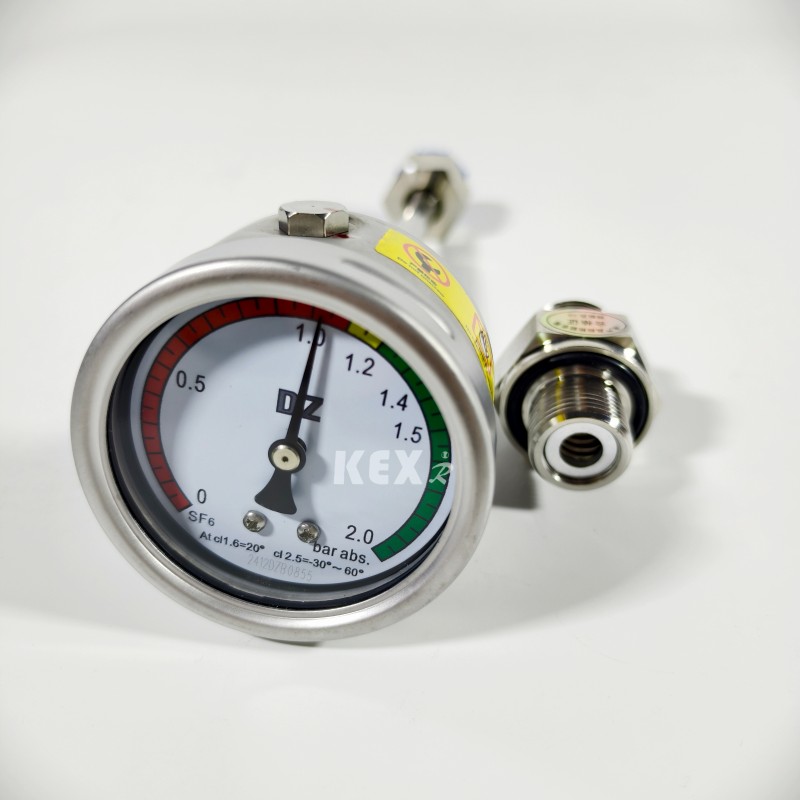

6. Δείκτης πίεσης Συνήθως είναι εξοπλισμένος με δείκτη πίεσης, ο οποίος σχηματίζεται από μανόμετρο. Επιπλέον, μπορούν να παρέχονται ηλεκτρικές επαφές για να υποδεικνύουν τη μείωση της πίεσης.

7. Μπορούν να εγκατασταθούν κλειδαριές κλειδιών για διακόπτες κυκλώματος, διακόπτες φορτίου και διακόπτες γείωσης. Μπορεί να εξοπλιστεί με ημι-καλύμματα κλειδαριάς, το οποίο είναι κατάλληλο για διακόπτες κυκλώματος, διακόπτες φορτίου και διακόπτες γείωσης.

8. Διακόπτης τόξου Όλες οι μονάδες δικτύου δακτυλίου μπορούν να εξοπλιστούν με απαγωγείς τόξου. Όταν εμφανίζεται το τόξο στο εσωτερικό, οι απαγωγείς τόξου θα κλείνουν αυτόματα στον εισερχόμενο δακτύλιο, συμπεριλαμβανομένων των μονάδων D, DE και V, και όλες οι μονάδες καλωδίων μπορούν να εξοπλιστούν με απαγωγέα τόξου. Πρέπει να παραγγείλουν με τη μονάδα και δεν μπορούν να την αλλάξουν. Η δράση του πυροσβεστήρα τόξου μπορεί να υποδειχθεί με αυτήν τη μέθοδο και οι ηλεκτρικές επαφές στον πίνακα SF6 συνδέονται στον ακροδέκτη πίσω από τον μπροστινό πίνακα.

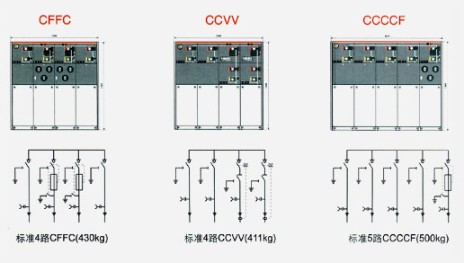

● Παράδειγμα σχεδίου

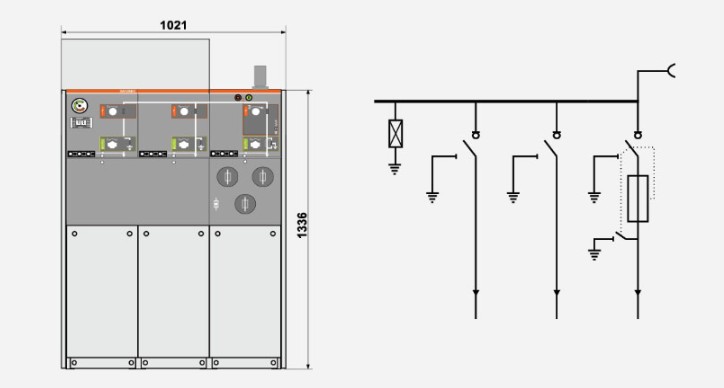

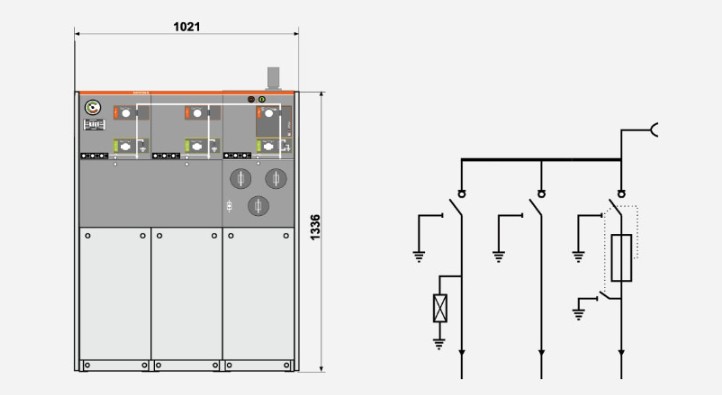

◆ Σχέδιο 1 SA+CCF+

 Τοποθετήστε αλεξικέραυνο στο λεωφορείο και αφήστε το για επέκταση.

 Σημείωση: Ο αριθμός των μονάδων διακόπτη δεν πρέπει να είναι μικρότερος από 3.

◆ Σχήμα 2 CCF+

Τοποθετήστε αλεξικέραυνο στην εισερχόμενη γραμμή και δεσμεύστε την επέκταση.

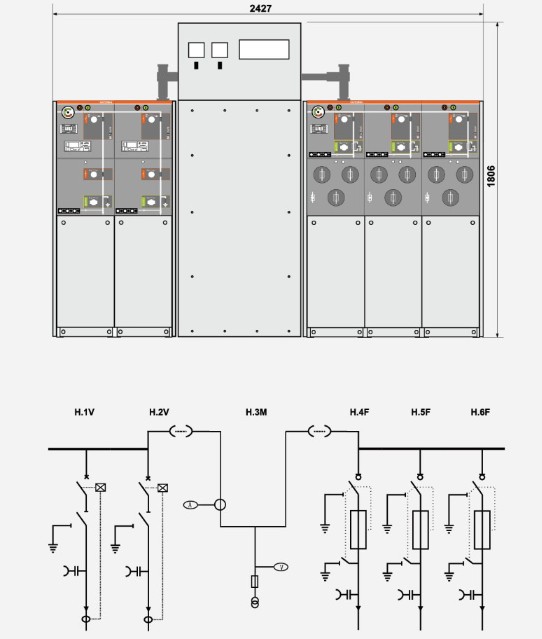

◆ Σχήμα 3  W+M+FFF

Υπολογισμός πλευράς HV

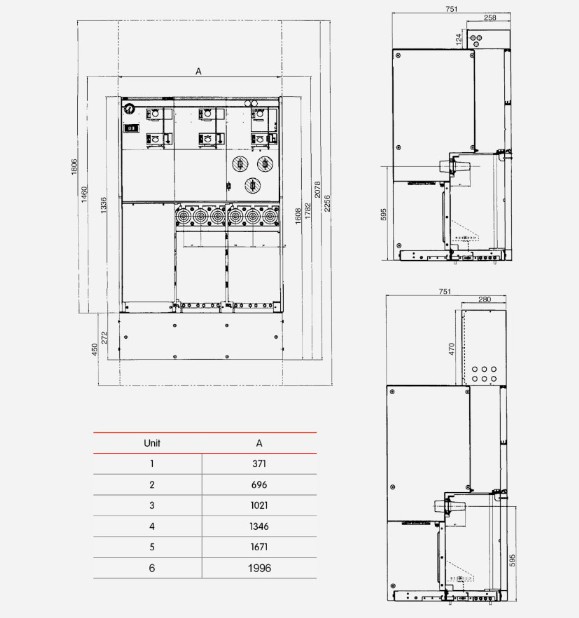

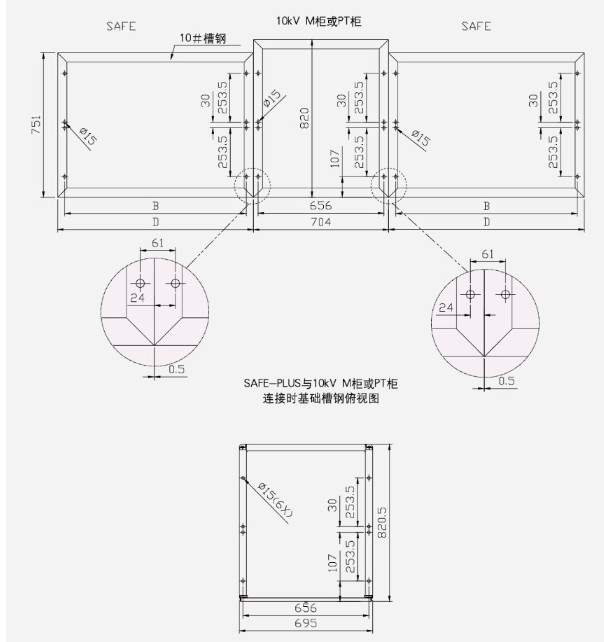

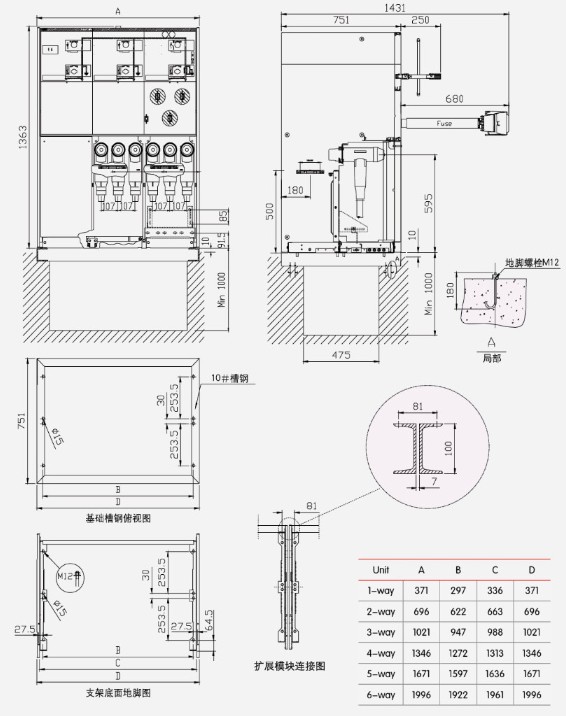

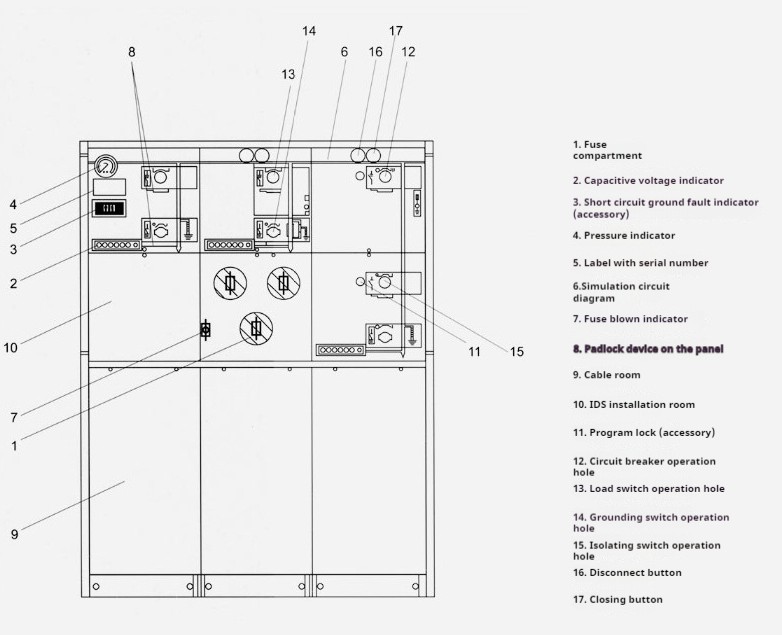

● Πίνακες δομής και διαστάσεων του ντουλαπιού GIS συνδυασμένου τύπου KXRM6-12
