Κύρια μονάδα δακτυλίου φιλικού προς το περιβάλλον

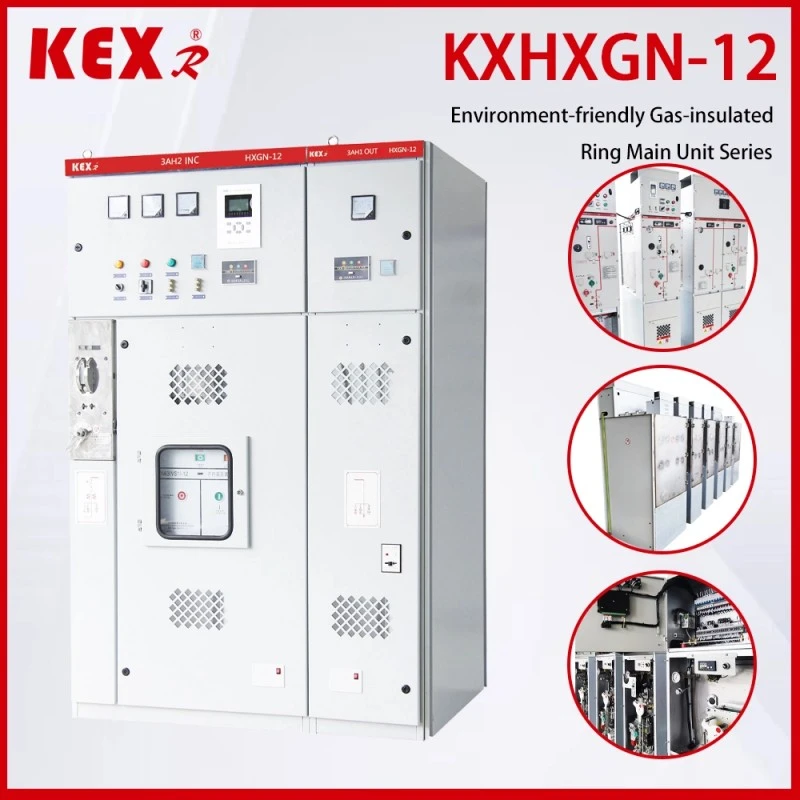

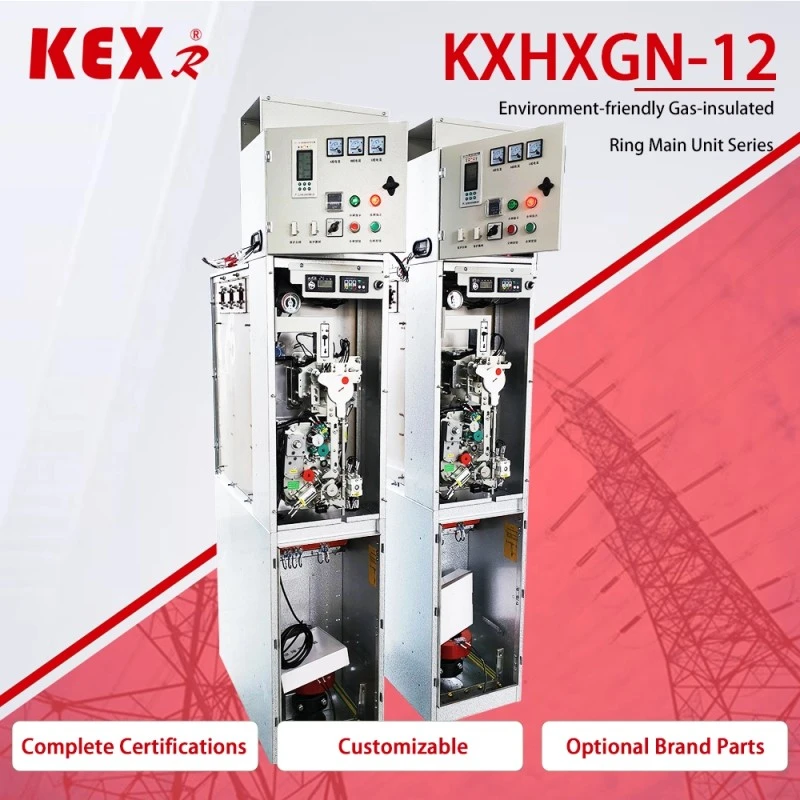

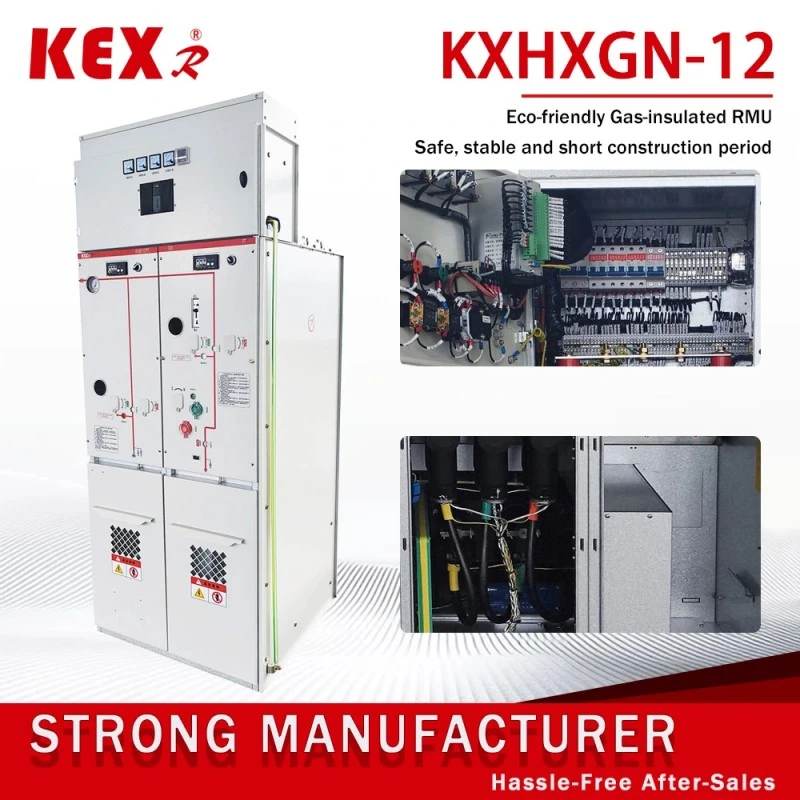

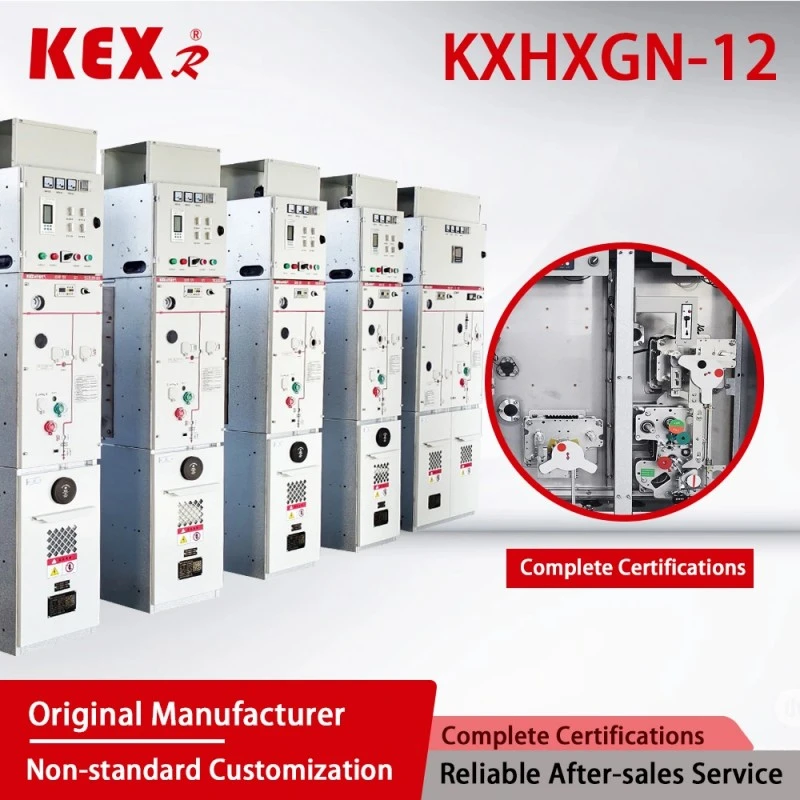

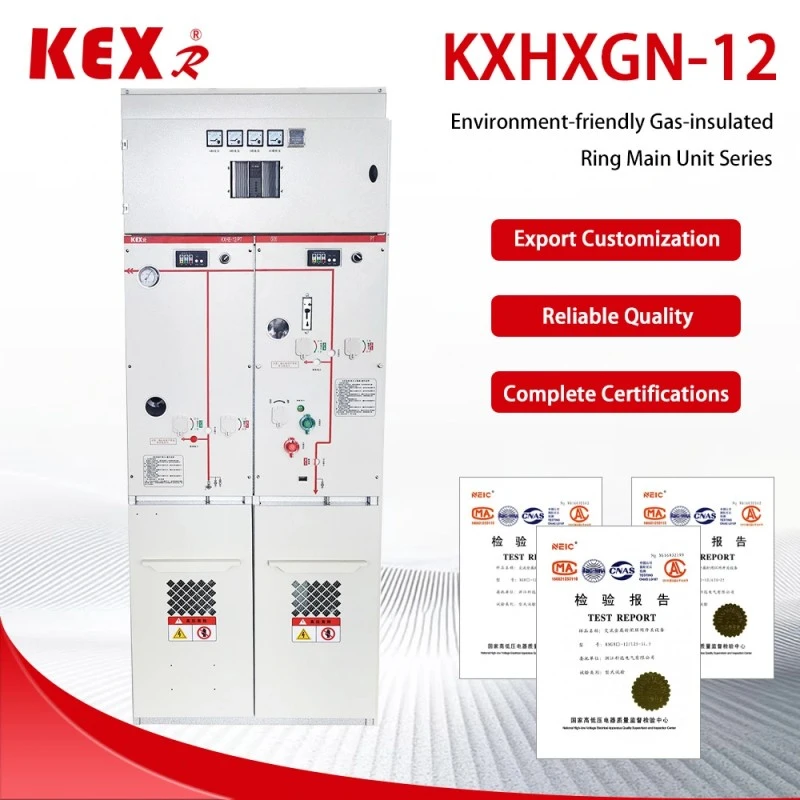

Η κύρια μονάδα δακτυλίου φιλική προς το περιβάλλον τύπου KXHXGN-12 που παράγεται από την KEXR, προμηθευτή εξοπλισμού μεταφοράς και διανομής ισχύος στην Κίνα, είναι ένα ντουλάπι δικτύου δακτυλίου με μόνωση αερίου 12 kV με αέριο προστασίας περιβάλλοντος (όπως ξηρός αέρας, άζωτο ή μικτό αέριο) ως μονωτικό μέσο, το οποίο είναι κατάλληλο για τροφοδοτικό δικτύων δακτυλίου, άνοιγμα σταθμού διανομής και κλείσιμο μικρών δικτύων.
Μοντέλο: KXHXGN-12
Μάρκα: KEXR

Αποστολή Ερώτησης

περιγραφή προϊόντος

● Κύριο χαρακτηριστικό της φιλικής προς το περιβάλλον κύριας μονάδας δακτυλίου

(1) Πλεονεκτήματα προστασίας του περιβάλλοντος

◆Δωρεάν αέριο SF: Η φιλική προς το περιβάλλον κύρια μονάδα δακτυλίου υιοθετεί ξηρό αέρα, άζωτο ή νέα αέρια προστασίας του περιβάλλοντος (όπως G, Air Plus®, κ.λπ.), κάτι που είναι σύμφωνο με τους κανονισμούς F-Gas της ΕΕ και την πολιτική "διπλού άνθρακα" της Κίνας.

◆Χαμηλές εκπομπές άνθρακα: Σε σύγκριση με το περίβλημα δικτύου δακτυλίου SF, το GWP (Δυνατότητα θέρμανσης του πλανήτη) πλησιάζει το μηδέν.

(2) Στατική μελέτη

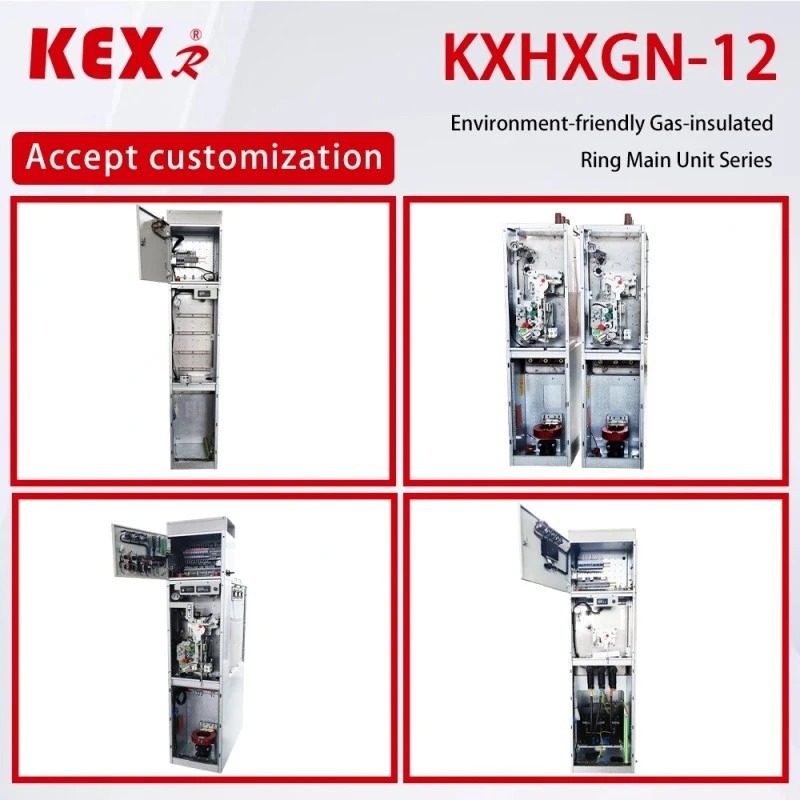

◆Σχεδιασμός αρθρωτών: Η μονάδα κύριας μονάδας δακτυλίου φιλικού προς το περιβάλλον εισερχόμενης γραμμής, εξερχόμενης γραμμής, μέτρησης και PT μπορεί να επεκταθεί.

◆Κλειστή δομή: Το επίπεδο προστασίας της φιλικής προς το περιβάλλον κύριας μονάδας δακτυλίου αγγίζει το IP67, το οποίο είναι ανθεκτικό στη σκόνη, την υγρασία και τη συμπύκνωση, κατάλληλο για σκληρό περιβάλλον.

◆Μικρό μέγεθος: εξοικονομεί χώρο από το ντουλάπι δικτύου δακτυλίου AIS και είναι πιο φιλικό προς το περιβάλλον από το παραδοσιακό SF₆ GIS.

(3) Έξυπνες επιλογές

Η έξυπνη παρακολούθηση (όπως DTU, ηλεκτρονική μέτρηση θερμοκρασίας, παρακολούθηση μερικής εκφόρτισης κ.λπ.) μπορεί να επιλεγεί για να υποστηρίζει την πρόσβαση στο Internet of Things (IoT) και να πραγματοποιεί απομακρυσμένη λειτουργία και συντήρηση.

● Τεχνικές παράμετροι της κύριας μονάδας δακτυλίου φιλικού προς το περιβάλλον

◆ Έπιπλο διακόπτη κυκλώματος

Είδος				Μονάδα	Δεδομένα
Ονομαστική τάση				KV	12
Ονομαστική συχνότητα				HZ	50
Ονομαστικό επίπεδο μόνωσης	Αντοχή στη συχνότητα εργασίας 1 λεπτό Δυναμικό		Στο έδαφος, φάση σε φάση	KV	42
			Διακοπή		48
	Τάση αντοχής σε παλμούς φωτισμού (αιχμή)		Στο έδαφος, φάση σε φάση	KV	75
			Διακοπή		85
	Τάση αντοχής συχνότητας ισχύος 1 λεπτό του βοηθητικού κυκλώματος/ελέγχου (στη γείωση)			KV	2
Ονομαστικό ρεύμα				A	630
Ονομαστικό ρεύμα βραχυπρόθεσμης αντοχής (εικονική τιμή)			Κύριο κύκλωμα/Διακόπτης γείωσης	kA	25/4 δευτ
			Κύκλωμα γείωσης	kA	21,7/4 δευτ
Ονομαστικό ρεύμα αντοχής κορυφής			Κύριο κύκλωμα/Διακόπτης γείωσης	kA	63
			Κύκλωμα γείωσης	kA	54.5
Ονομαστικό ρεύμα και χρόνοι διακοπής βραχυκυκλώματος				kA/Χρόνος	25/30
Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος (αιχμή)				kA	63
Ονομαστικό ρεύμα διακοπής φόρτισης καλωδίου				A	25
Ονομαστική ακολουθία λειτουργίας του διακόπτη O-0.3s-CO-180s-CO
Τεχνική ζωή		Διακόπτης / Αποζεύκτη		Φορά	10000/3000
Πτυχίο IP		Σφραγισμένο κουτί			IP67
		Κέλυφος διακόπτη			IP4X
Πίεση αερίου		Ονομαστικό επίπεδο φόρτισης αερίου (20℃, μετρητής πίεσης)		Mpa	0.02
		Ονομαστικό αέριο Ελάχιστο επίπεδο συνάρτησης (20℃, πίεση μετρητή)		Mpa	0
Απόδοση σφράγισης,		Ετήσιος ρυθμός διαρροής		%/Ετος	≤0,05

◆Επιλογή διακόπτη φόρτωσης

Είδος			Μονάδα	Δεδομένα
Ονομαστική τάση			KV	12
Ονομαστική συχνότητα			HZ	50
Ονομαστικό επίπεδο μόνωσης	Αντοχή στη συχνότητα εργασίας 1 λεπτό Δυναμικό		KV

	Τάση αντοχής σε παλμούς φωτισμού (αιχμή)		KV

	Τάση αντοχής συχνότητας ισχύος 1 λεπτό του βοηθητικού κυκλώματος/ελέγχου (στη γείωση)		KV	2
Ονομαστικό ρεύμα			A	630
Ονομαστικό ρεύμα βραχυπρόθεσμης αντοχής (εικονική τιμή)		Κύριο κύκλωμα/Διακόπτης γείωσης	ΚΑ	25/4 δευτ
		Κύκλωμα γείωσης	ΚΑ	21,7/4 δευτ
Ονομαστικό ρεύμα αντοχής κορυφής		Κύριο κύκλωμα/Διακόπτης γείωσης	ΚΑ	63
		Κύκλωμα γείωσης	ΚΑ	54.5
Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος (αιχμή)		Διακόπτης φόρτωσης/Διακόπτης γείωσης	ΚΑ	63
Ονομαστικό ρεύμα διακοπής ενεργού φορτίου			A	630
Ονομαστικό ρεύμα διακοπής κλειστού βρόχου			A	630
5% Ονομαστικό ρεύμα διακοπής ενεργού φορτίου			A	31.5
Ονομαστικό ρεύμα διακοπής φόρτισης καλωδίου			A	10
Ονομαστικοί χρόνοι διαλείμματος ενεργού φορτίου			Φορά	100
Διακοπή ρεύματος σφάλματος γείωσης			Α/Ώρα	31,5/10
Το ρεύμα φόρτισης των γραμμών και των καλωδίων αποσυνδέεται σε περίπτωση σφάλματος γείωσης.			Α/Ώρα	17.4/10
Τεχνική ζωή	Διακόπτης / Αποζεύκτη		Α/Ώρα	10000/3000
Πτυχίο IP	Σφραγισμένο κουτί			IP67
	Κέλυφος διακόπτη			IP4X
Πίεση αερίου	Ονομαστικό επίπεδο φόρτισης αερίου (20℃, μετρητής πίεσης)		Mpa	0.02
	Ονομαστικό αέριο Ελάχιστο επίπεδο συνάρτησης (20℃, πίεση μετρητή)		Mpa	0
Απόδοση σφράγισης,	Ετήσιος ρυθμός διαρροής		%/Ετος	≤0,05

● Πρότυπο εφαρμογής της κύριας μονάδας δακτυλίου φιλικού προς το περιβάλλον

◆ Κοινές τεχνικές απαιτήσεις των προτύπων GB/T 1022 για συσκευές διανομής και ελέγχου υψηλής τάσης.

◆ GB/T39063640,5 kV μεταλλικός κλειστός εξοπλισμός διανομής και έλεγχος AC.

◆ GB/T1985 Διακόπτης απομόνωσης AC υψηλής τάσης και διακόπτης γείωσης

◆ GB/T38043,6-40,5kV Διακόπτης φορτίου υψηλής τάσης AC

◆ GB/T1984 Διακόπτης κυκλώματος AC υψηλής τάσης

◆ GB/T4208 Κωδικός IP επιπέδου προστασίας κελύφους

◆ GB/T7354 Μέτρηση μερικής εκφόρτισης

◆ GB/T311.1 Συντονισμός μόνωσης Μέρος 1: Ορισμός, αρχές και κανόνες

● Χρήση συνθηκών της κύριας μονάδας δακτυλίου φιλικού προς το περιβάλλον

◆ Μέγιστη θερμοκρασία: +45 βαθμοί Κελσίου.

◆ Ελάχιστη θερμοκρασία: -25 βαθμοί Κελσίου.

◆ Μέγιστη θερμοκρασία: (μέσος όρος 24 ωρών) +35 βαθμοί Κελσίου.

◆ Μέγιστη μέση σχετική υγρασία (24 ώρες 1: ≤ 95%, Υψόμετρο: ≤ 1500 m. Σεισμική ικανότητα: 8 μοίρες.

◆ Βαθμός προστασίας: φορτισμένο στεγανοποιητικό αμάξωμα IP67, κέλυφος ντουλαπιού διακόπτη IP4x；

◆ Ο περιβάλλον αέρας δεν πρέπει να μολύνεται προφανώς από διαβρωτικά εύφλεκτα αέρια και υδρατμούς.

◆ Δεν υπάρχει σημείο συχνών βίαιων κραδασμών και η σχεδίαση σκληρότητας κάτω από σκληρά μέρη πληροί κάθε είδους απαιτήσεις.

◆ Όταν χρησιμοποιείται υπό κανονικές περιβαλλοντικές συνθήκες πέραν του GB/T3906, ο χρήστης πρέπει να διαπραγματευτεί με την KEXR

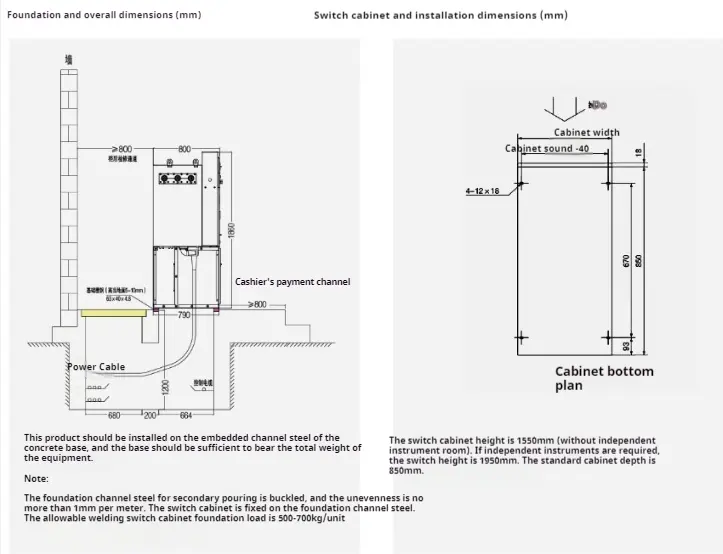

● Οδηγίες εγκατάστασης

Environment Friendly Ring Main Unit
