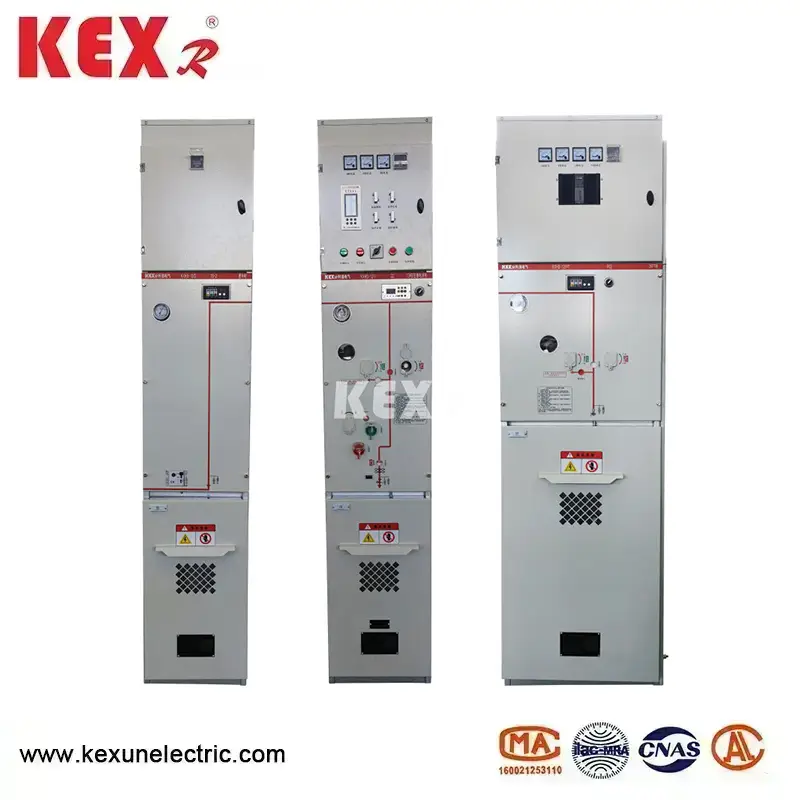

Φιλικό προς το περιβάλλον ντουλάπι διακοπτών με μόνωση αερίου
Το Environmental Gas Insulate Switchgear Cabinet που παράγεται από το εργοστάσιο της Κίνας Kexun Electric Co.,Ltd έχει τα χαρακτηριστικά της απλής δομής, της ευέλικτης λειτουργίας, της αξιόπιστης αλληλοσύνδεσης και της βολικής εγκατάστασης και είναι ιδιαίτερα κατάλληλο για διανομή ρεύματος σε αστικές κατοικημένες περιοχές, μικρούς δευτερεύοντες υποσταθμούς, σταθμούς μεταγωγής, υποκαταστήματα καλωδίων, υποκαταστήματα αεροδρομίων. παραγωγή αιολικής ενέργειας, νοσοκομεία, στάδια, σιδηρόδρομοι, σήραγγες και άλλα μέρη.
Μοντέλο: KXHB-12
Μάρκα: KEXR
Μοντέλο: KXHB-12
Μάρκα: KEXR

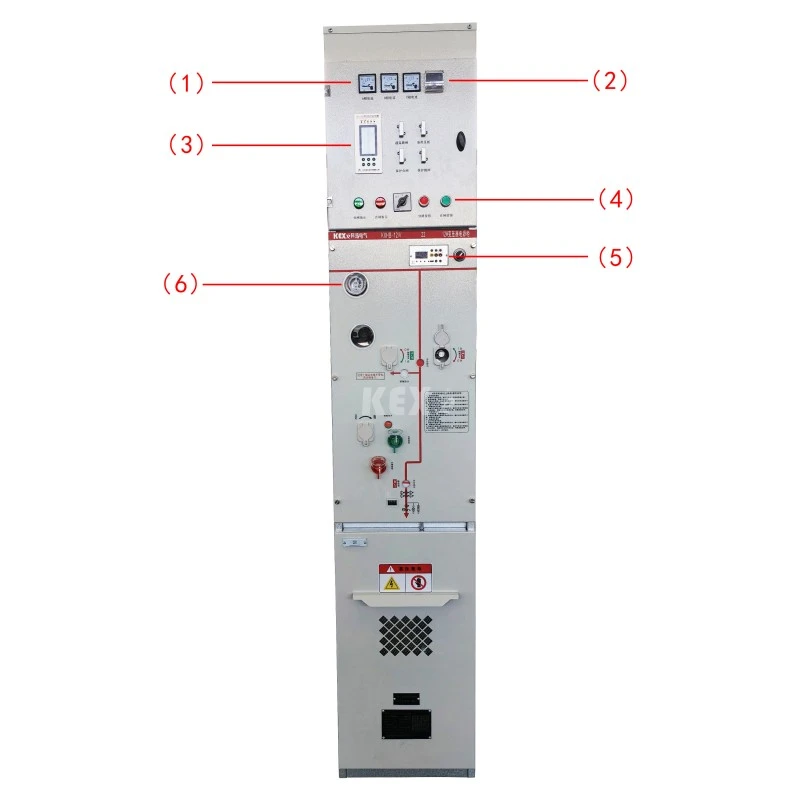

●Στοιχεία

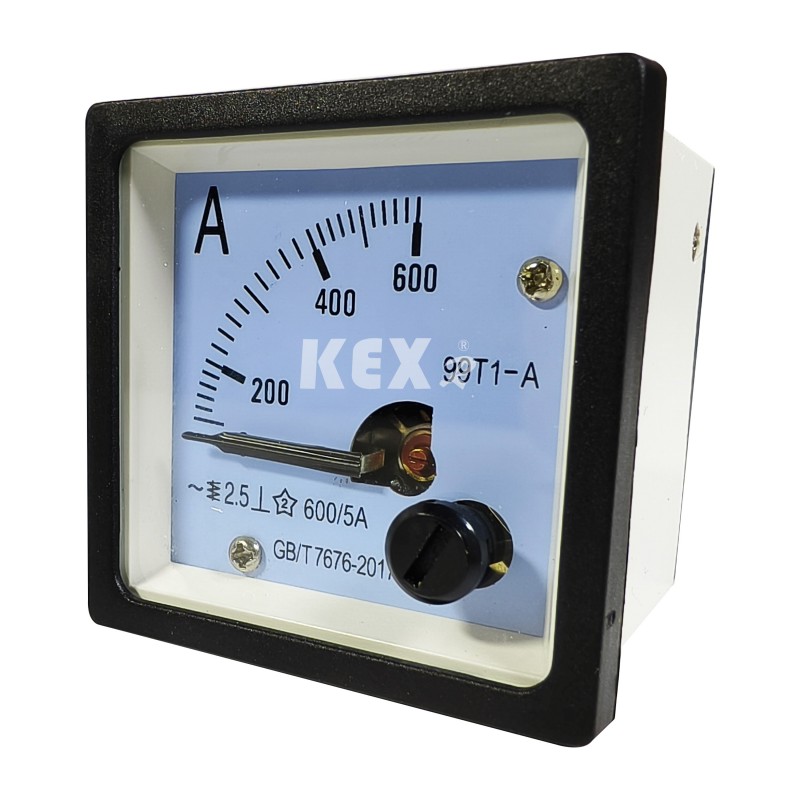

1.Αμπερόμετρο

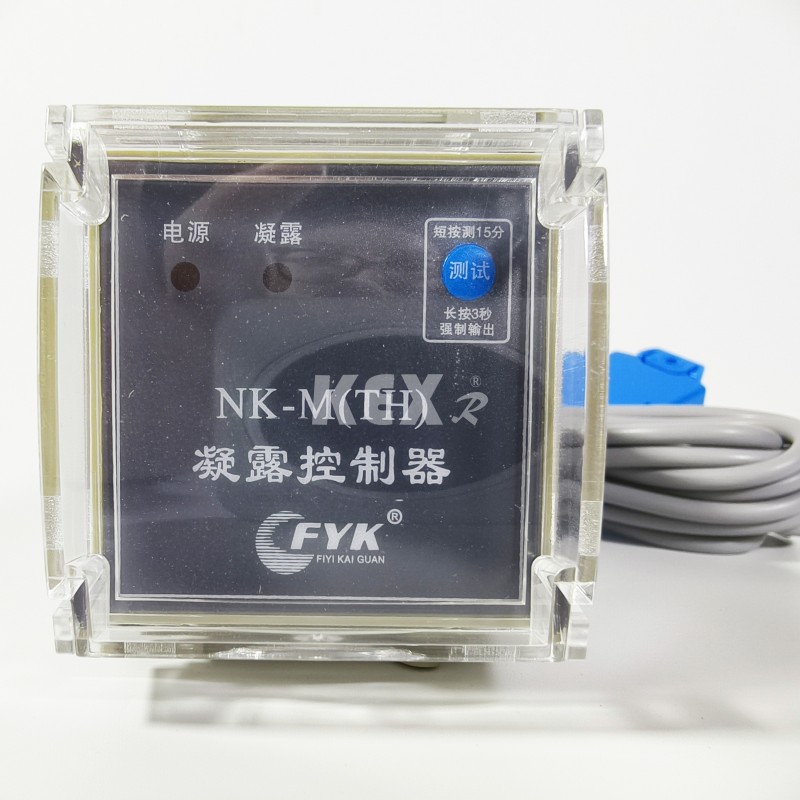

2.Ελεγκτής συμπύκνωσης

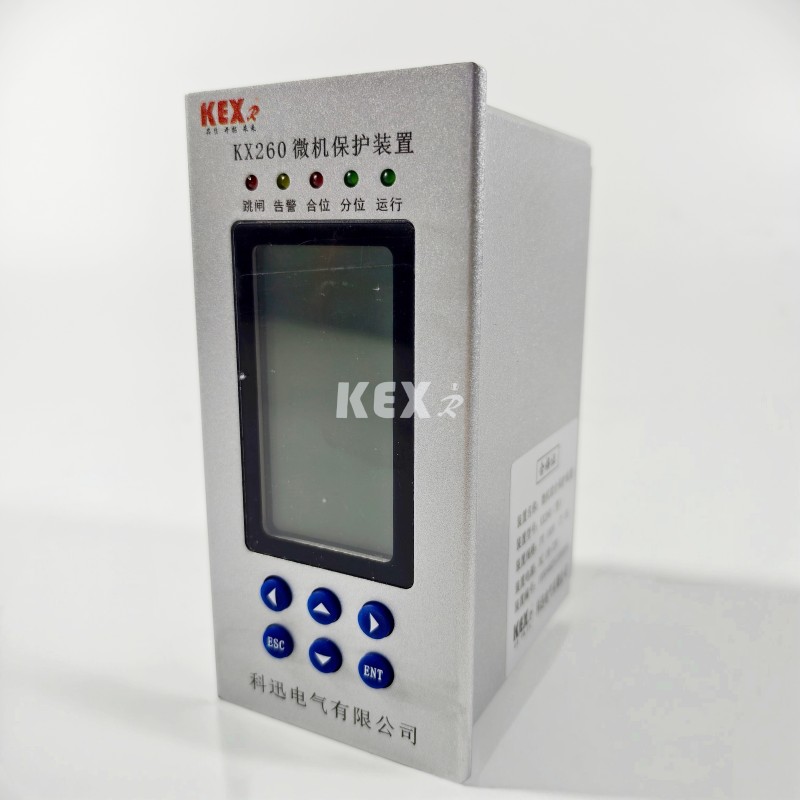

3. Συσκευή προστασίας μικροϋπολογιστή

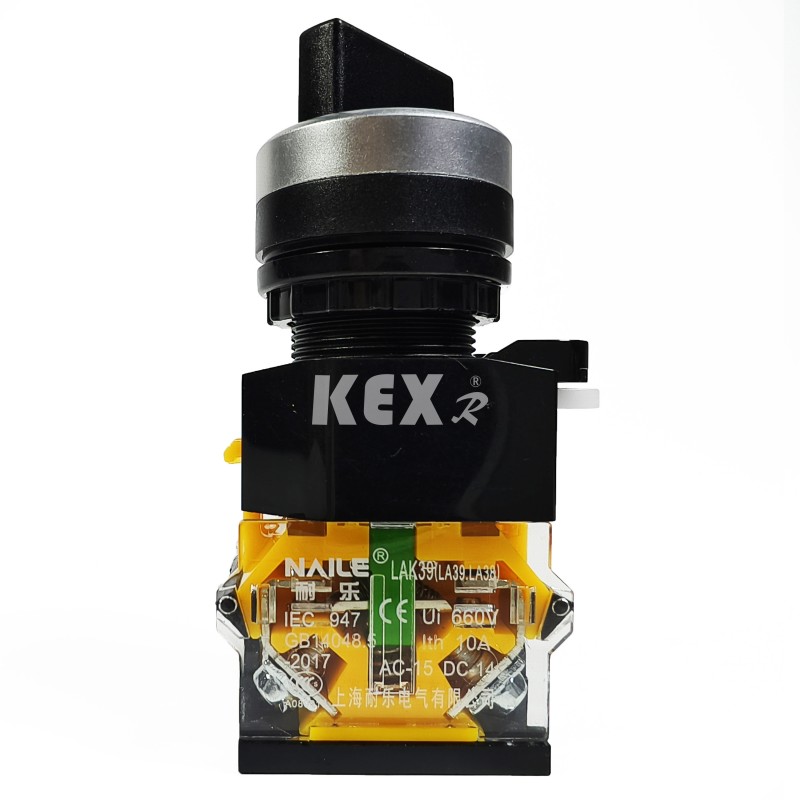

4. Κουμπί

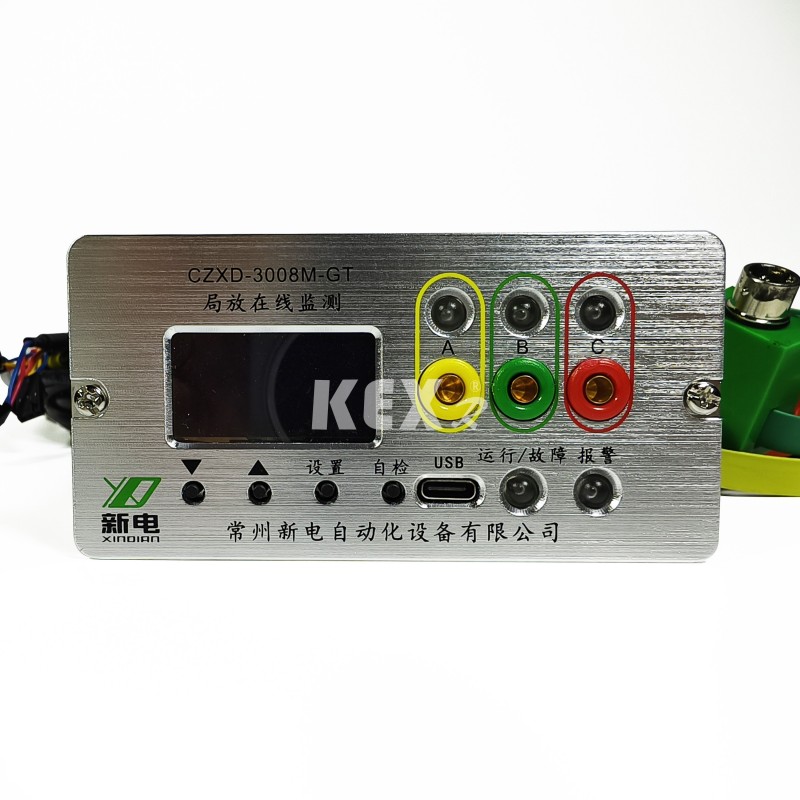

5. Ανιχνευτής μερικής εκφόρτισης

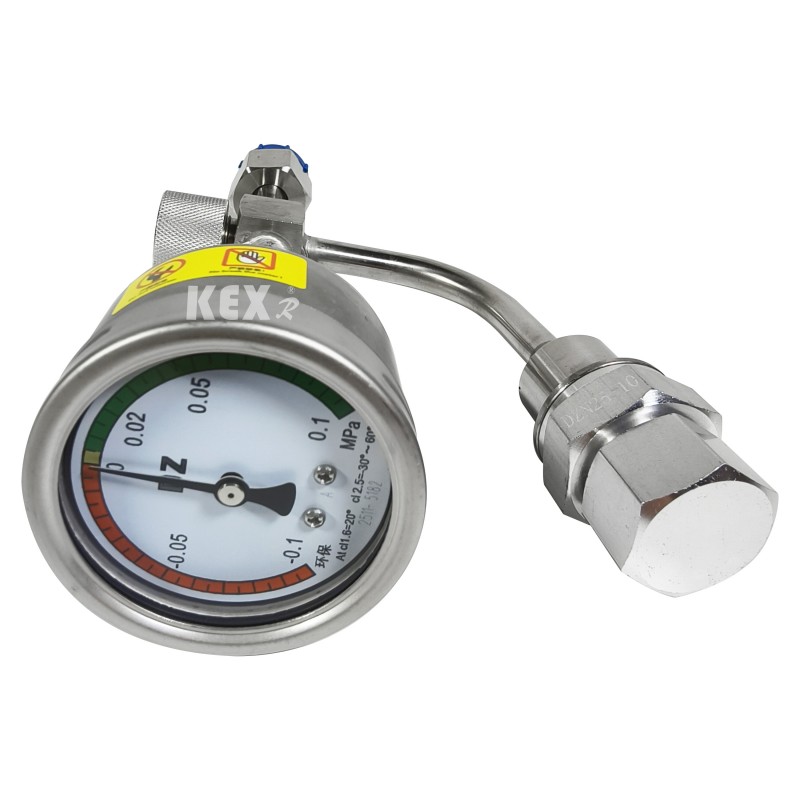

6.Βαρόμετρο

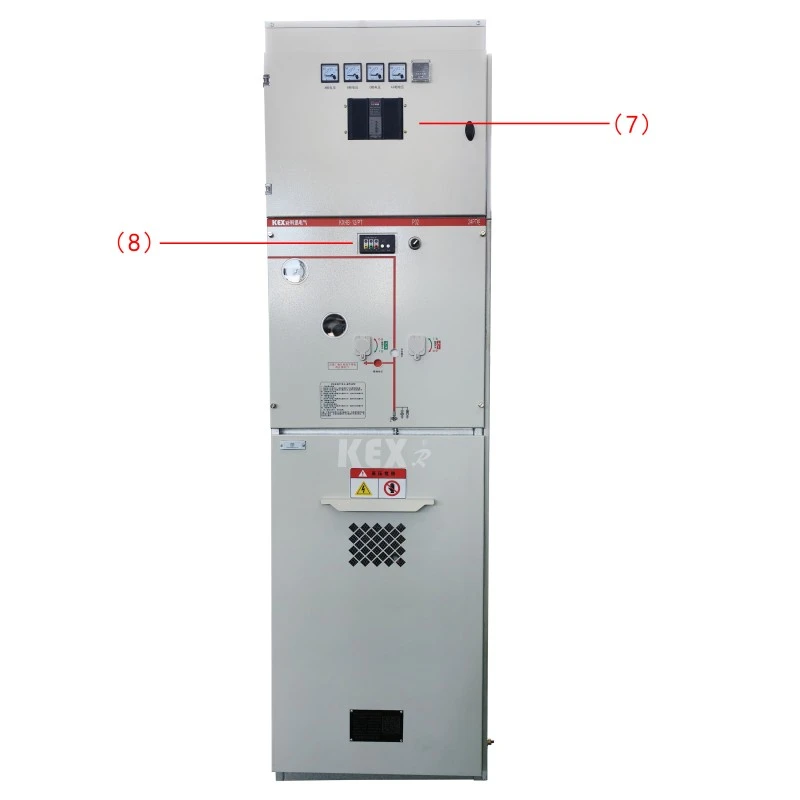

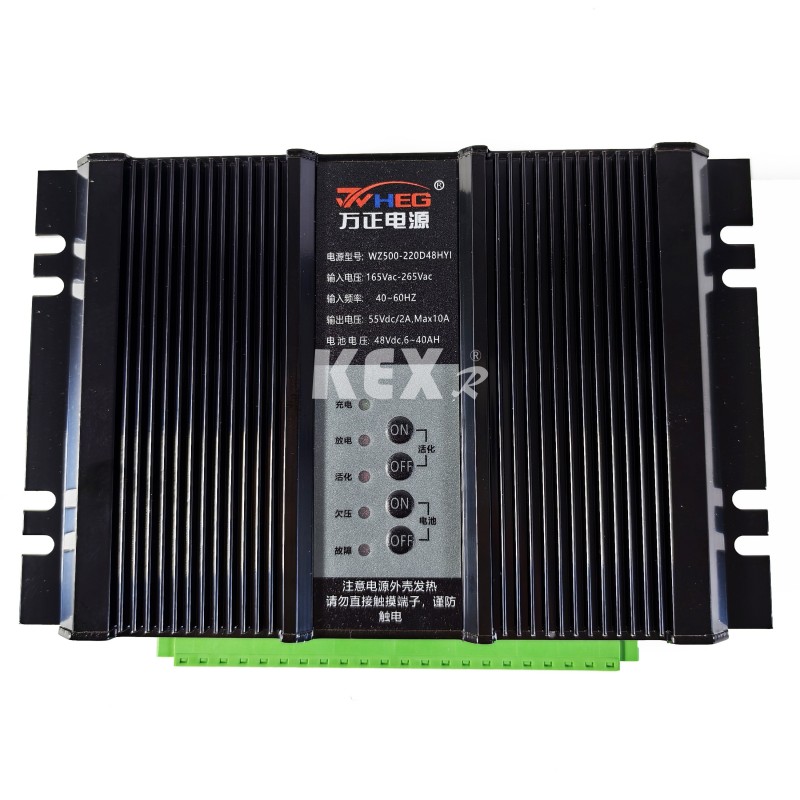

7.Τροφοδοσία

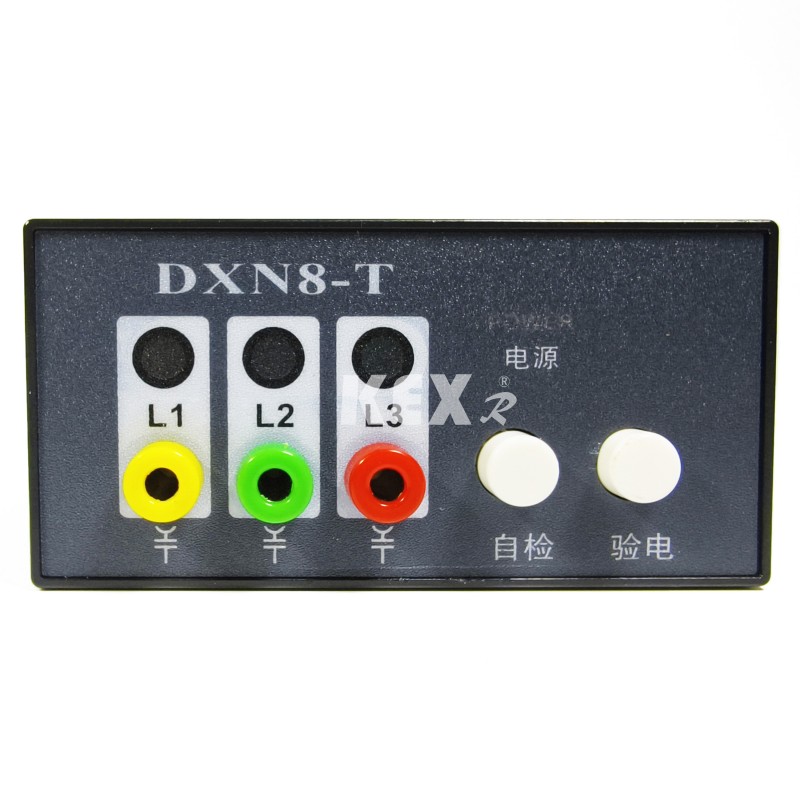

8. Φορτισμένη οθόνη

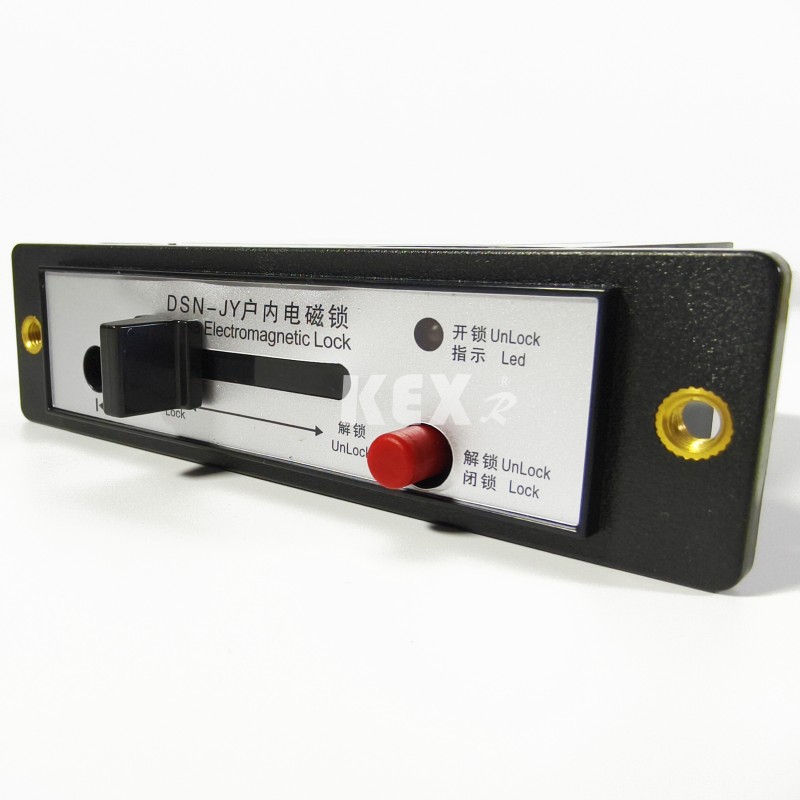

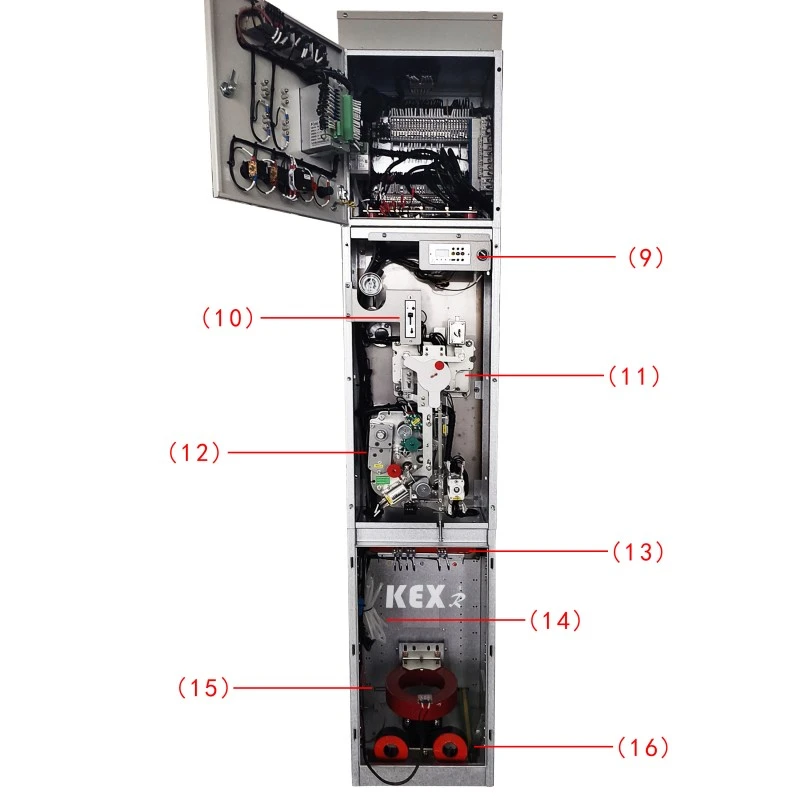

10.Ηλεκτρομαγνητική κλειδαριά

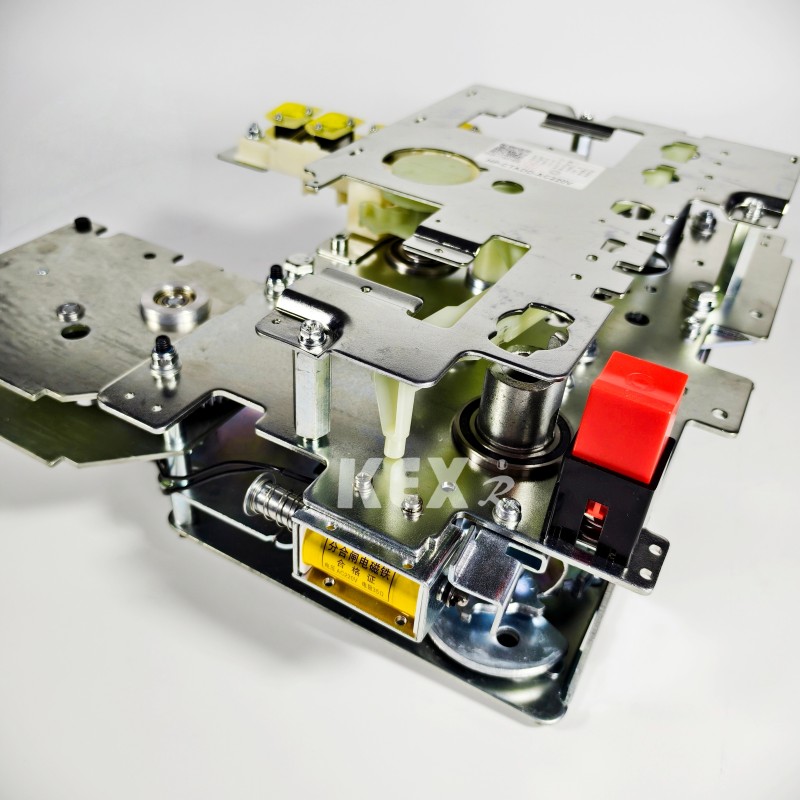

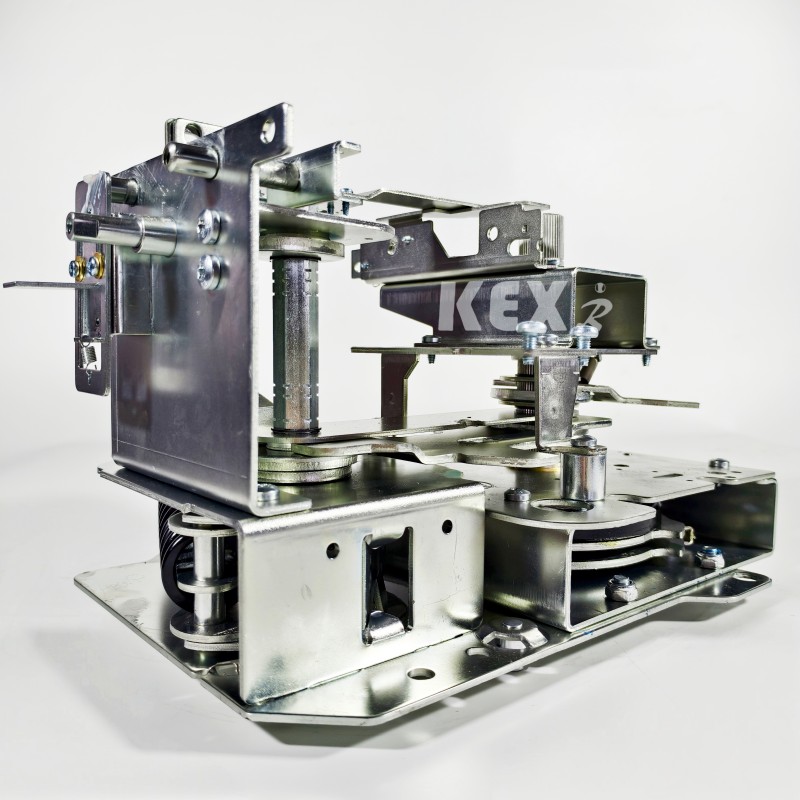

11. Μηχανισμός χειροκίνητης λειτουργίας
12.Ηλεκτρικός μηχανισμός λειτουργίας

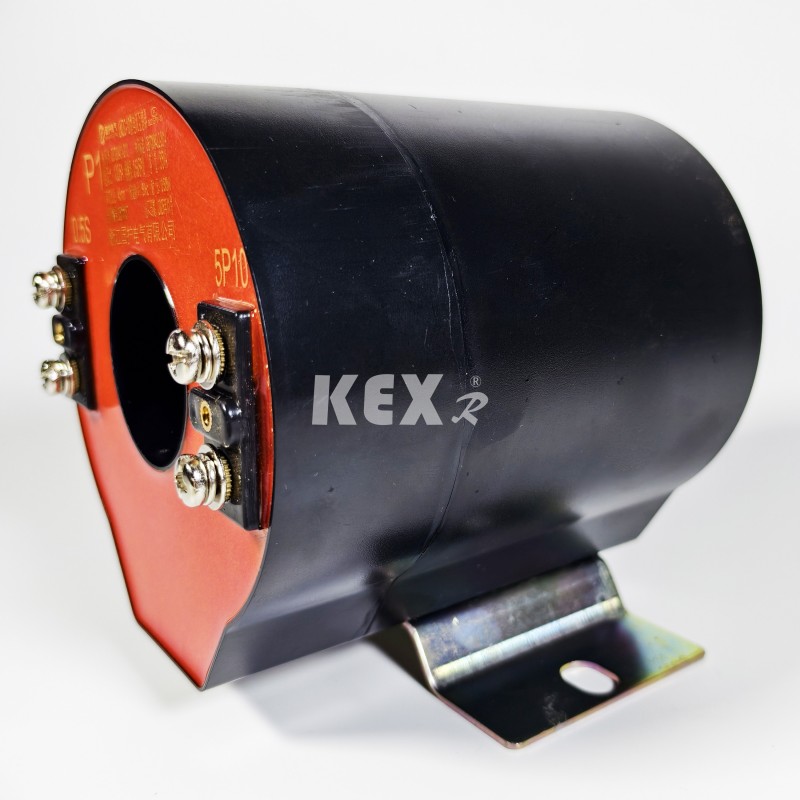

16. CT

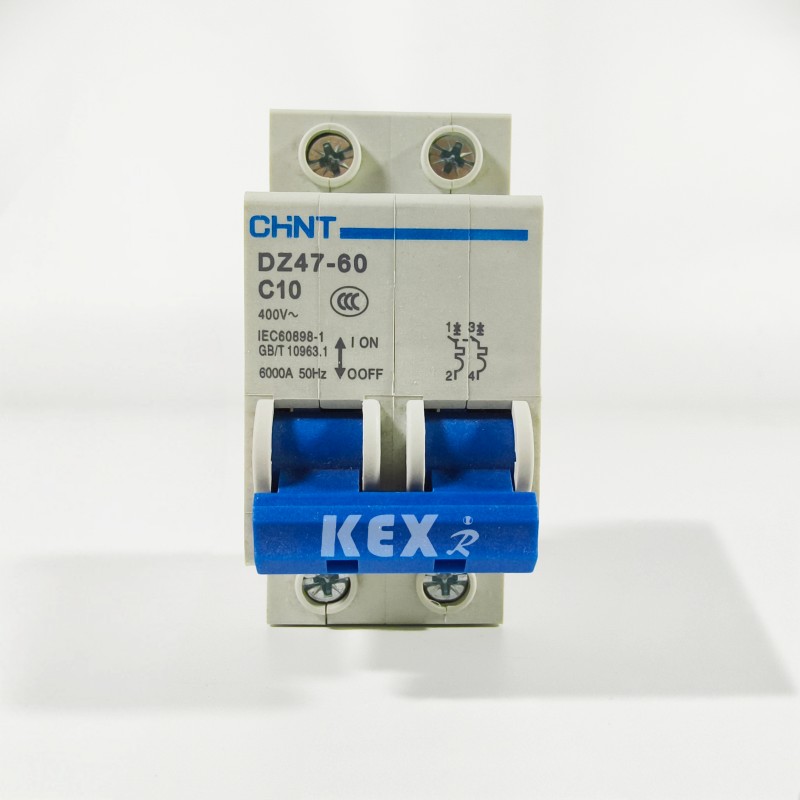

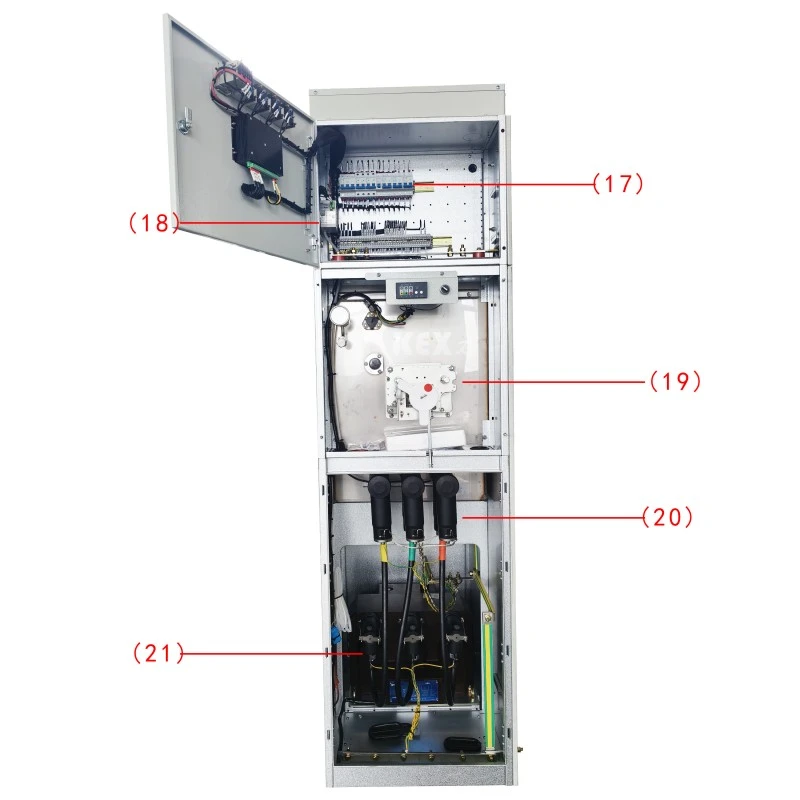

17.MCB

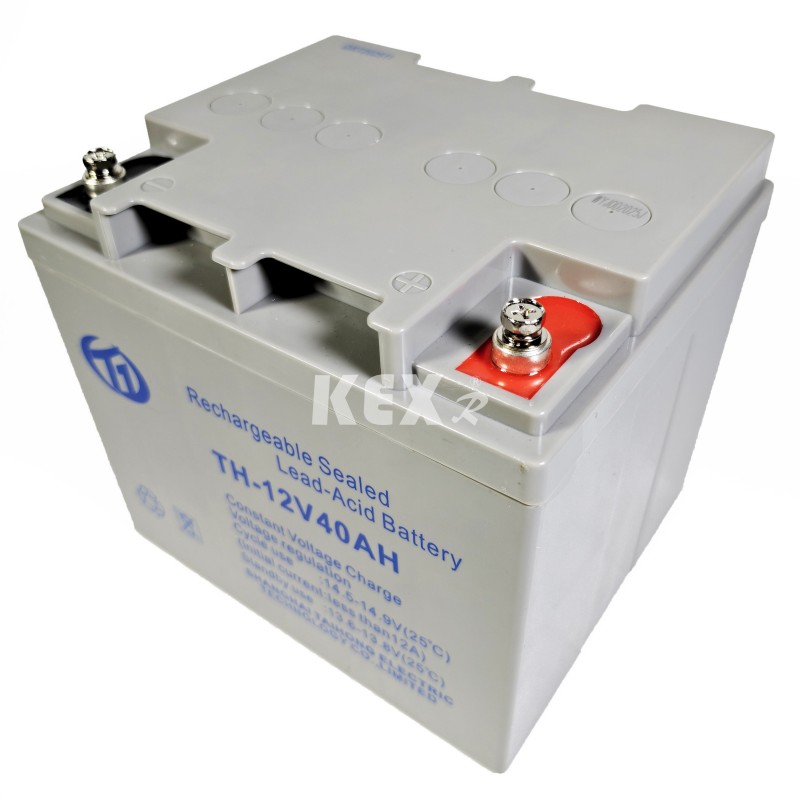

18. μπαταρία αποθήκευσης

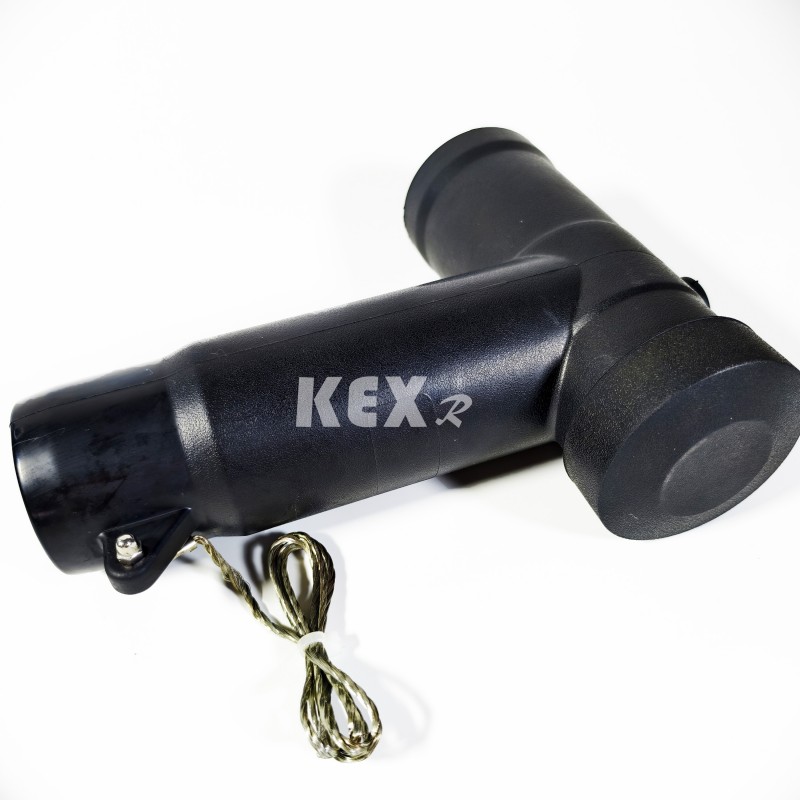

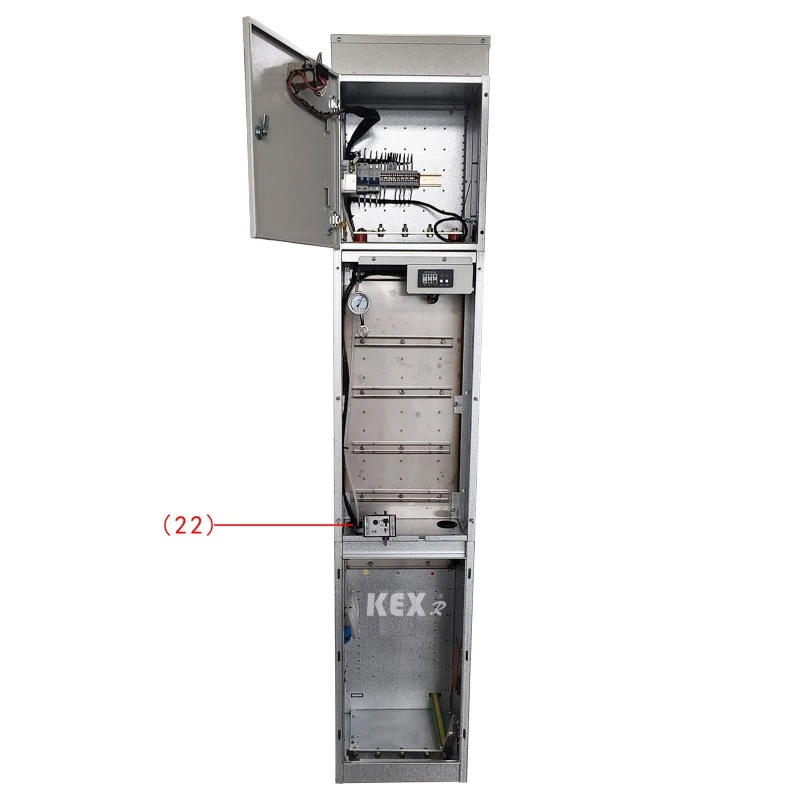

20. Βύσμα καλωδίου
● Όροι χρήσης
◆ Θερμοκρασία ：-25~45℃
◆ Μέγιστη ημερήσια θερμοκρασία: 35℃
◆ βαθμός IP: Φορτισμένη στεγανοποίηση αμαξώματος IP67, κέλυφος ντουλαπιού διακόπτη IP4x
◆Ο αέρας που περιβάλλει το φιλικό προς το περιβάλλον ντουλάπι διακοπτών με μόνωση αερίου δεν πρέπει να μολύνεται προφανώς από διαβρωτικά εύφλεκτα αέρια και υδρατμούς.
◆Δεν υπάρχει σημείο συχνής βίαιης δόνησης και ο σχεδιασμός σκληρότητας κάτω από σκληρά μέρη πληροί διάφορες απαιτήσεις.
● Πρότυπα
Τύπος KXHB-12 Το φιλικό προς το περιβάλλον ντουλάπι διακοπτών με μόνωση αερίου πληροί τα παρακάτω πρότυπα
◆Κοινές τεχνικές απαιτήσεις των προτύπων GB/T 1022 για συσκευές διανομής και ελέγχου υψηλής τάσης. ◆ GB/T39063640,5 kV AC μεταλλικός κλειστός εξοπλισμός διανομής και έλεγχος.
◆ GB/T1985 Διακόπτης απομόνωσης AC υψηλής τάσης και διακόπτης γείωσης
◆ Διακόπτης φορτίου υψηλής τάσης GB/T38043,6-40,5 kV
◆ GB/T1984 Διακόπτης εναλλασσόμενου ρεύματος υψηλής τάσης
◆ Κωδικός IP GB/T4208 επιπέδου προστασίας κελύφους
◆ GB/T7354 Μέτρηση μερικής εκφόρτισης
◆ GB/T311.1 Συντονισμός μόνωσης Μέρος 1: Ορισμός, αρχές και κανόνες
●Πίνακας τεχνικών παραμέτρων ερμάριο διακοπτών μονωτικών αερίων φιλικών προς το περιβάλλον
◆ Ντουλάπι διακόπτη κυκλώματος
|
Είδος |
Μονάδα |
Δεδομένα |
|||
|
Ονομαστική τάση |
KV |
12 |
|||
|
Ονομαστική συχνότητα |
HZ |
50 |
|||
|
Ονομαστικό επίπεδο μόνωσης |
Αντοχή στη συχνότητα εργασίας 1 λεπτό Δυναμικό |
Στο έδαφος, φάση σε φάση |
KV |
42 |
|
|
Διακοπή |
48 |
||||
|
Τάση αντοχής σε παλμούς φωτισμού (αιχμή) |
Στο έδαφος, φάση σε φάση |
KV |
75 |
||
|
Διακοπή |
85 |
||||
|
Τάση αντοχής συχνότητας ισχύος 1 λεπτό του βοηθητικού κυκλώματος/ελέγχου (στη γείωση) |
KV |
2 |
|||
|
Ονομαστικό ρεύμα |
A |
630 |
|||
|
Ονομαστικό ρεύμα βραχυπρόθεσμης αντοχής (εικονική τιμή) |
Κύριο κύκλωμα/Διακόπτης γείωσης |
kA |
25/4 δευτ |
||
|
Κύκλωμα γείωσης |
kA |
21,7/4 δευτ |
|||
|
Ονομαστικό ρεύμα αντοχής κορυφής |
Κύριο κύκλωμα/Διακόπτης γείωσης |
kA |
63 |
||
|
Κύκλωμα γείωσης |
kA |
54.5 |
|||
|
Ονομαστικό ρεύμα και χρόνοι διακοπής βραχυκυκλώματος |
kA/Χρόνος |
25/30 |
|||
|
Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος (αιχμή) |
kA |
63 |
|||
|
Ονομαστικό ρεύμα διακοπής φόρτισης καλωδίου |
A |
25 |
|||
|
Ονομαστική ακολουθία λειτουργίας του διακόπτη O-0.3s-CO-180s-CO |
|
|
|||
|
Μηχανική ζωή |
Διακόπτης / Αποζεύκτη |
Φορά |
10000/3000 |
||
|
Πτυχίο IP |
Σφραγισμένο κουτί |
|
IP67 |
||
|
Κέλυφος διακόπτη |
|
IP4X |
|||
|
Τάση αερίου |
Ονομαστικό επίπεδο φόρτισης αερίου (20℃, τάση μετρητή) |
Mpa |
0.02 |
||
|
Ονομαστικό αέριο Ελάχιστο επίπεδο λειτουργίας (20℃, τάση μετρητή) |
Mpa |
0 |
|||
|
Απόδοση σφράγισης, |
Ετήσιος ρυθμός διαρροής |
%/Ετος |
≤0,05 |
||
◆Επιλογή διακόπτη φόρτωσης
|
Είδος |
Μονάδα |
Δεδομένα |
|||
|
Ονομαστική τάση |
KV |
12 |
|||
|
Ονομαστική συχνότητα |
HZ |
50 |
|||
|
Ονομαστικό επίπεδο μόνωσης |
Αντοχή στη συχνότητα εργασίας 1 λεπτό Δυναμικό |
|
KV
|
|
|
|
|
|
||||
|
Τάση αντοχής σε παλμούς φωτισμού (αιχμή) |
|
KV
|
|
||
|
|
|
||||
|
Τάση αντοχής συχνότητας ισχύος 1 λεπτό του βοηθητικού κυκλώματος/ελέγχου (στη γείωση) |
KV |
2 |
|||
|
Ονομαστικό ρεύμα |
A |
630 |
|||
|
Ονομαστικό ρεύμα βραχυπρόθεσμης αντοχής (εικονική τιμή) |
Κύριο κύκλωμα/Διακόπτης γείωσης |
ΚΑ |
25/4 δευτ |
||
|
Κύκλωμα γείωσης |
ΚΑ |
21,7/4 δευτ |
|||
|
Ονομαστικό ρεύμα αντοχής κορυφής |
Κύριο κύκλωμα/Διακόπτης γείωσης |
ΚΑ |
63 |
||
|
Κύκλωμα γείωσης |
ΚΑ |
54.5 |
|||
|
Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος (αιχμή) |
Διακόπτης φόρτωσης/Διακόπτης γείωσης |
ΚΑ |
63 |
||
|
Ονομαστικό ρεύμα διακοπής ενεργού φορτίου |
A |
630 |
|||
|
Ονομαστικό ρεύμα διακοπής κλειστού βρόχου |
A |
630 |
|||
|
5% Ονομαστικό ρεύμα διακοπής ενεργού φορτίου |
A |
31.5 |
|||
|
Ονομαστικό ρεύμα διακοπής φόρτισης καλωδίου |
A |
10 |
|||
|
Ονομαστικοί χρόνοι διαλείμματος ενεργού φορτίου |
Φορά |
100 |
|||
|
Διακοπή ρεύματος σφάλματος γείωσης |
Α/Ώρα |
31,5/10 |
|||
|
Το ρεύμα φόρτισης των γραμμών και των καλωδίων αποσυνδέεται σε περίπτωση σφάλματος γείωσης. |
Α/Ώρα |
17.4/10 |
|||
|
Μηχανική ζωή |
Διακόπτης / Αποζεύκτη |
Α/Ώρα |
10000/3000 |
||
|
Πτυχίο IP |
Σφραγισμένο κουτί |
|
IP67 |
||
|
Κέλυφος διακόπτη |
|
IP4X |
|||
|
Τάση αερίου |
Ονομαστικό επίπεδο φόρτισης αερίου (20℃, τάση μετρητή) |
Mpa |
0.02 |
||
|
Ονομαστικό αέριο Ελάχιστο επίπεδο λειτουργίας (20℃, τάση μετρητή) |
Mpa |
0 |
|||
|
Απόδοση σφράγισης, |
Ετήσιος ρυθμός διαρροής |
%/Ετος |
≤0,05 |
||

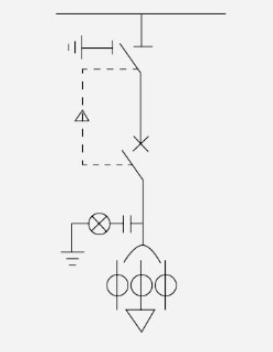

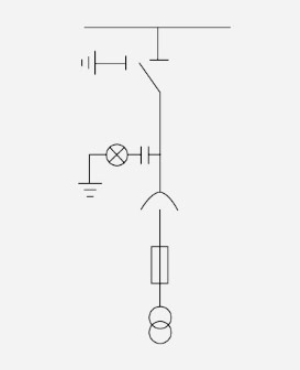

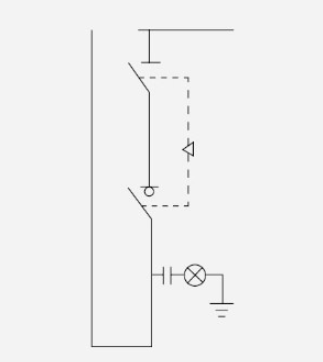

● Σχέδιο διαμόρφωσης ντουλαπιού

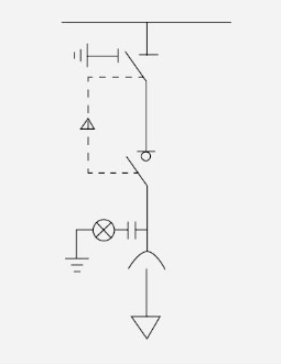

○ Σχήμα 1
CL650mm
◆Βασικά αξεσουάρ
▶Διακόπτης φόρτωσης
▶Διακόπτης απομόνωσης δύο σταθμών
▶Μετρητής ζωντανής οθόνης
▶Τυπική μπάρα
▶ Λαβή λειτουργίας
▶Επικοινωνήστε με το Busbar
◇ προαιρετικά αξεσουάρ
▶Ηλεκτρικός μηχανισμός λειτουργίας
▶Όργανο ψηφιακής απεικόνισης
▶Όργανο δείκτη ηλεκτρομαγνητικού κλειδώματος τροφοδοσίας συνεχούς ρεύματος
▶Μηχανική ασφάλιση τρία στα δύο
▶On-line παρακολούθηση θαλάμου χαμηλής τάσης απαγωγέα
▶Όργανο ψηφιακής απεικόνισης
▶Παθητική προστασία
▶Ανυψωτικό κάθισμα
▶Μονάδα ανορθωτή
▶Θάλαμος χαμηλής τάσης
▶Μηχανικό αλεξικέραυνο δύο σε ένα
▶Τροφοδοσία συνεχούς ρεύματος (12h-24Ah) Ηλεκτρομαγνητική κλειδαριά οργάνου δείκτη Ανυψωτικό κάθισμα

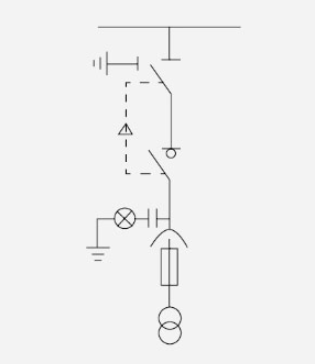

PTC500mm
◆Βασικά αξεσουάρ
▶Διακόπτης φόρτωσης
▶Τυπική λειτουργία διαύλου με ζωντανή οθόνη αποζεύκτη τριών σταθμών
▶Μετασχηματιστής τάσης λαβής
▶Συντηγμένος σωλήνας PT
▶Βύσμα καλωδίου με αγκωνιά (συμπεριλαμβανομένου του καλωδίου)
◇ προαιρετικά αξεσουάρ
▶Ηλεκτρικός μηχανισμός λειτουργίας
▶Όργανο ψηφιακής απεικόνισης
▶Όργανο δείκτη ηλεκτρομαγνητικού κλειδώματος τροφοδοσίας συνεχούς ρεύματος
▶Τρία στα δύο μηχανική αλληλοσύνδεση On-line παρακολούθηση του απαγωγέα
▶Θάλαμος χαμηλής τάσης
▶Όργανο ψηφιακής απεικόνισης
▶Παθητική προστασία
▶ Ανυψωτική μονάδα ανορθωτή καθίσματος
▶Θάλαμος χαμηλής τάσης
▶Μηχανικά σκεύη κλειδώματος δύο σε ένα
▶Ηλεκτρομαγνητική κλειδαριά οργάνου δείκτη τροφοδοσίας συνεχούς ρεύματος (12h-24Ah).
▶Ανυψωτικό κάθισμα
PTi500 mm
◆Βασικά αξεσουάρ
▶Διακόπτης απομόνωσης τριών σταθμών
▶Φορτισμένη οθόνη
▶Βασικό λεωφορείο
▶Χειρολαβή χειρισμού
▶Μετασχηματιστής τάσης
▶Συντηγμένος σωλήνας PT
▶Βύσμα καλωδίου με αγκωνιά (συμπεριλαμβανομένου του καλωδίου)
◇ προαιρετικά αξεσουάρ
▶Ηλεκτρικός μηχανισμός λειτουργίας
▶Όργανο ψηφιακής απεικόνισης
▶Όργανο δείκτη ηλεκτρομαγνητικού κλειδώματος τροφοδοσίας συνεχούς ρεύματος
▶Μηχανική ασφάλιση τρία στα δύο
▶Διαδικτυακή παρακολούθηση του απαγωγέα
▶Θάλαμος χαμηλής τάσης
▶Όργανο ψηφιακής απεικόνισης
▶Παθητική προστασία
▶Ανυψωτικό κάθισμα
▶Μονάδα ανορθωτή
▶Θάλαμος χαμηλής τάσης
▶Μηχανικός απαγωγέας ασφάλισης δύο σε ένα
▶Ηλεκτρομαγνητική κλειδαριά οργάνου δείκτη τροφοδοσίας συνεχούς ρεύματος (12h-24Ah).
▶Ανυψωτικό κάθισμα

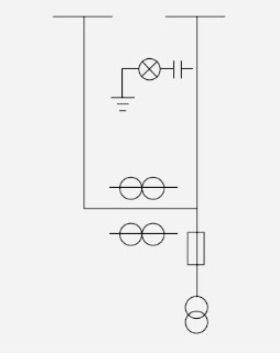

PT 500mm
◆Βασικά αξεσουάρ
▶Φορτισμένη οθόνη
▶Βασικό λεωφορείο
▶Μετασχηματιστής τάσης
▶Συντηγμένος σωλήνας PT
▶Βύσμα καλωδίου με αγκωνιά (συμπεριλαμβανομένου του καλωδίου)
◇ προαιρετικά αξεσουάρ
▶Ηλεκτρικός μηχανισμός λειτουργίας
▶Όργανο ψηφιακής απεικόνισης
▶Όργανο δείκτη ηλεκτρομαγνητικού κλειδώματος τροφοδοσίας συνεχούς ρεύματος
▶Μηχανική ασφάλιση τρία στα δύο
▶Διαδικτυακή παρακολούθηση του απαγωγέα
▶Θάλαμος χαμηλής τάσης
▶Όργανο ψηφιακής απεικόνισης
▶Παθητική προστασία
▶Ανυψωτικό κάθισμα
▶Μονάδα ανορθωτή
▶Θάλαμος χαμηλής τάσης
▶Μηχανικός απαγωγέας ασφάλισης δύο σε ένα
▶Ηλεκτρομαγνητική κλειδαριά οργάνου δείκτη τροφοδοσίας συνεχούς ρεύματος (12h-24Ah).
▶Ανυψωτικό κάθισμα
PTS500
◆Βασικά αξεσουάρ
▶Μετασχηματιστής τάσης
▶Συντηγμένος σωλήνας PT
▶Βύσμα καλωδίου με αγκωνιά (συμπεριλαμβανομένου του καλωδίου)
◇ προαιρετικά αξεσουάρ
▶Αλεξικέραυνο
▶Διαδικτυακή παρακολούθηση του απαγωγέα
▶Τροφοδοσία DC (12h-24Ah)
▶Όργανο δείκτη θαλάμου χαμηλής τάσης
▶Ηλεκτρομαγνητική κλειδαριά οργάνου ψηφιακής οθόνης
▶Ανυψωτικό κάθισμα
Μ 650 χλστ
◆Βασικά αξεσουάρ
▶Φορτισμένη οθόνη
▶Μακρό και κοντό λεωφορείο
▶Μεταφορά λεωφορείου
▶Μετασχηματιστής τάσης
▶Δοχείο δοσομέτρησης συντηγμένου σωλήνα PT
▶Μετασχηματιστής τάσης
◇ προαιρετικά αξεσουάρ
▶Όργανο δείκτη θαλάμου χαμηλής τάσης
▶Ηλεκτρομαγνητική κλειδαριά οργάνου ψηφιακής οθόνης
▶Ανυψωτικό κάθισμα
▶Ελεγκτής θερμοκρασίας και υγρασίας
Σημείωση: Εάν προστεθεί ένας θετικός διακόπτης απομόνωσης πριν από το PT, το πλάτος του ντουλαπιού θα πρέπει να αλλάξει σε 1000 mm και οι άλλες διαστάσεις παραμένουν αμετάβλητες.
○ Σχήμα 2
C 420 mm
◆Βασικά αξεσουάρ
▶Διακόπτης απομόνωσης τριών σταθμών
▶Φορτισμένη οθόνη
▶Βασικό λεωφορείο
▶Χειρολαβή χειρισμού
▶Διακόπτης φόρτωσης
◇ προαιρετικά αξεσουάρ
▶Μηχανισμός ηλεκτρικού αλεξικέραυνου
▶Ολοκληρωμένη ασφάλιση
▶Όργανο ψηφιακής απεικόνισης
▶Ηλεκτρομαγνητική κλειδαριά τροφοδοσίας συνεχούς ρεύματος
▶Μετασχηματιστής μηδενικής ακολουθίας
▶Ένδειξη σφάλματος (με μέτρηση θερμοκρασίας) όργανο δείκτη ▶Διαδικτυακή παρακολούθηση του απαγωγέα
▶Παθητική προστασία
▶Ανυψωτικό κάθισμα
▶Μονάδα ανορθωτή
▶Μετασχηματιστής ρεύματος διαμπερούς πυρήνα
▶Ένδειξη σφάλματος EKL-4
▶Θάλαμος χαμηλής τάσης
▶Δύο σε ένα μηχανικό κλείδωμα
▶Συσκευή κλειδώματος γείωσης εισερχόμενης γραμμής
▶Μηχανική ασφάλιση τρία στα δύο
▶Αξεσουάρ καλωδίων

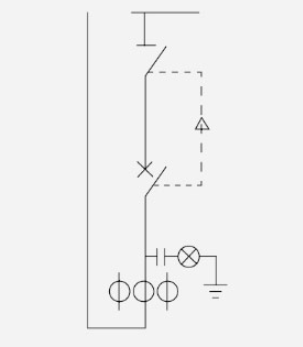

V 420 χλστ
◆Βασικά αξεσουάρ
▶ Αποζεύκτη 3 θέσεων
▶Φορτισμένη οθόνη
▶Τυπική γραμμή διαύλου
▶ Λαβή λειτουργίας
▶Διακόπτης κυκλώματος
▶ CT
◇ προαιρετικά αξεσουάρ
▶Ηλεκτρικός μηχανισμός λειτουργίας
▶Συσκευή Dodge
▶Ολοκληρωμένη ασφάλιση
▶Όργανο ψηφιακής απεικόνισης
▶Ηλεκτρομαγνητική κλειδαριά τροφοδοσίας συνεχούς ρεύματος
▶Μετασχηματιστής μηδενικής ακολουθίας
▶Ένδειξη σφάλματος (με μέτρηση θερμοκρασίας) όργανο δείκτη
▶Διαδικτυακή παρακολούθηση του απαγωγέα
▶Παθητική προστασία
▶Ανυψωτικό κάθισμα
▶Μονάδα ανορθωτή
▶Μετασχηματιστής ρεύματος διαμπερούς πυρήνα
▶Ένδειξη σφάλματος EKL-4 Θάλαμος χαμηλής τάσης
▶Δύο σε ένα μηχανικό κλείδωμα
▶Συσκευή κλειδώματος γείωσης εισερχόμενης γραμμής
▶Μηχανική ασφάλιση τρία στα δύο
▶Αξεσουάρ καλωδίων
V 650mm
◆Βασικά αξεσουάρ
▶Διακόπτης απομόνωσης δύο σταθμών
▶Φορτισμένη οθόνη
▶Βασικό λεωφορείο
▶Διακόπτης κυκλώματος χειρολαβής
▶Μετασχηματιστής ρεύματος
▶Σύνδεση λεωφορείου
◇ προαιρετικά αξεσουάρ
▶Ηλεκτρικός μηχανισμός λειτουργίας
▶Ολοκληρωμένη ασφάλιση
▶Θάλαμος χαμηλής τάσης
▶Δύο σε ένα μηχανικό κλείδωμα
▶Μηχανική ασφάλιση τρία στα δύο
▶Όργανο δείκτη τροφοδοσίας DC
▶Όργανο ψηφιακής απεικόνισης
▶Ανυψωτικό κάθισμα
▶Μονάδα ανορθωτή παθητικής προστασίας
▶Ηλεκτρομαγνητική κλειδαριά
○ Σχήμα 3
DI 420mm
◆Βασικά αξεσουάρ
▶Φορτισμένη οθόνη
▶Τυπική γραμμή διαύλου
◇ προαιρετικά αξεσουάρ
▶Απαγωγέας εξαρτημάτων καλωδίων
▶Διαδικτυακή παρακολούθηση του απαγωγέα
▶Ένδειξη σφάλματος Ένδειξη σφάλματος EKL-4 (με μέτρηση θερμοκρασίας) ▶Ηλεκτρομαγνητική κλειδαριά
▶Ανυψωτικό κάθισμα
DI 420mm
◆Βασικά αξεσουάρ
▶Φορτισμένη οθόνη
▶Τυπική γραμμή διαύλου
▶ Λαβή λειτουργίας
▶ Αποζεύκτη 2 θέσεων
◇ προαιρετικά αξεσουάρ
▶Θάλαμος χαμηλής τάσης
▶Δύο σε ένα μηχανικό κλείδωμα
▶Μηχανική ασφάλιση τρία στα δύο
▶Κάθισμα ανύψωσης με ηλεκτρομαγνητική κλειδαριά

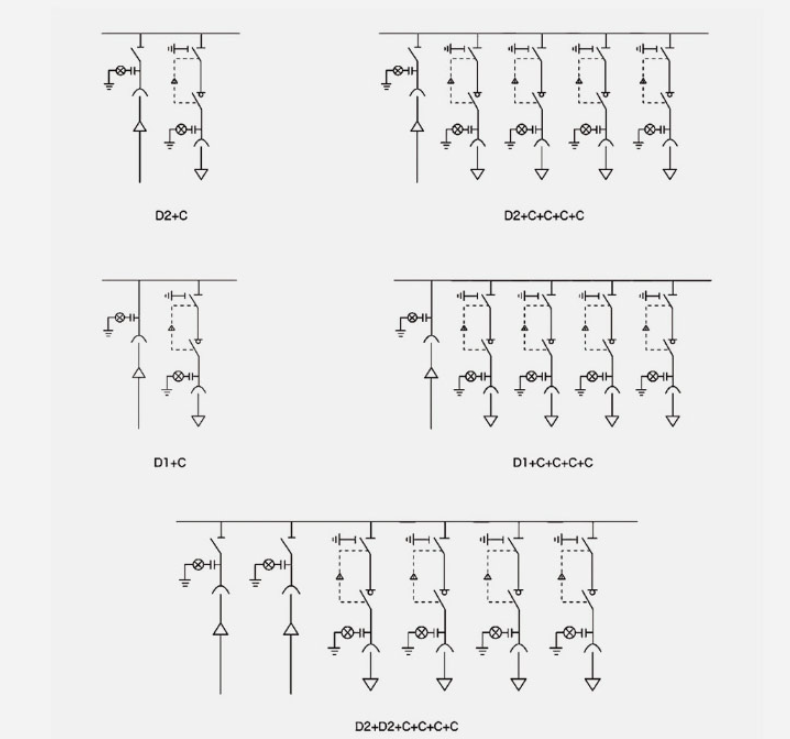

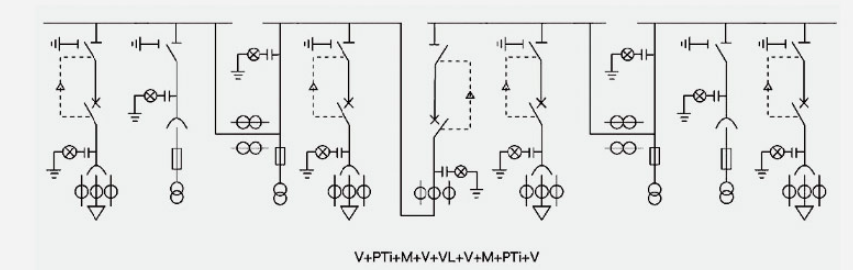

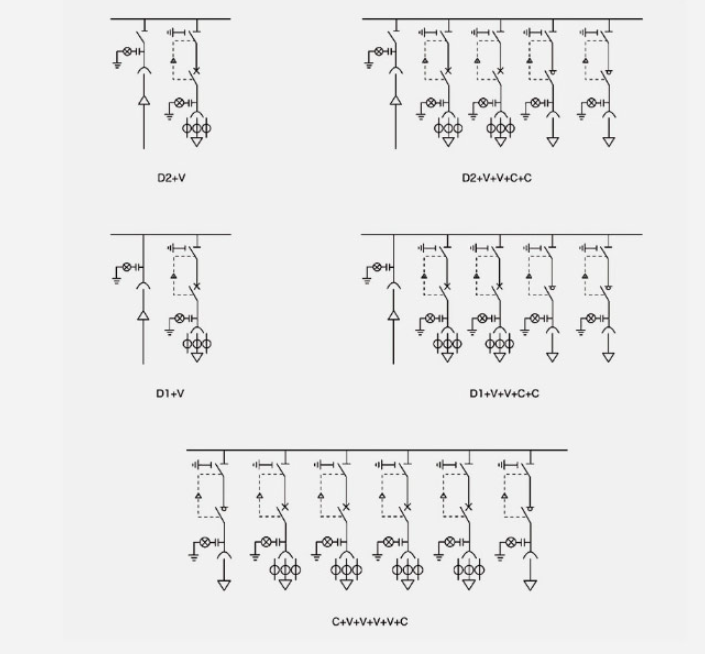

●Τυπικός συνδυασμός σχεδίων 1
Σημείωση: Το παραπάνω τυπικό σχήμα αναφοράς συνδυασμού μπορεί να συνδυαστεί με διάφορους τρόπους ανάλογα με τις ανάγκες των χρηστών.
Τυπικός συνδυασμός σχεδίων 2
Σημείωση: Το παραπάνω τυπικό σχήμα αναφοράς συνδυασμού μπορεί να συνδυαστεί με διάφορους τρόπους ανάλογα με τις ανάγκες των χρηστών.
Σχέδιο τμηματοποίησης ATS
● Εναλλαγή οδηγιών λειτουργίας

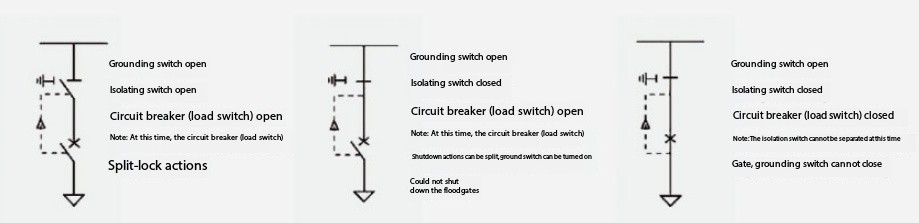

Θέση, κατάσταση και ασφάλιση διακόπτη
Βήματα λειτουργίας:
Μετάδοση ισχύος: Κρεμάστε (κλείστε) την επάνω και την κάτω πόρτα με διακόπτη κυκλώματος (διακόπτης φορτίου) → ο διακόπτης γείωσης με διακόπτη απομόνωσης → ο διακόπτης κυκλώματος (διακόπτης φορτίου) με μετάδοση ισχύος έχει ολοκληρωθεί.
Διακοπή ρεύματος：Διακόπτης (διακόπτης φορτίου) → αποζεύκτης → διακόπτης γείωσης → διακόπτης (διακόπτης φορτίου) έχει ξεφορτωθεί (ανοιχθεί) και η πόρτα έχει μαυρίσει.

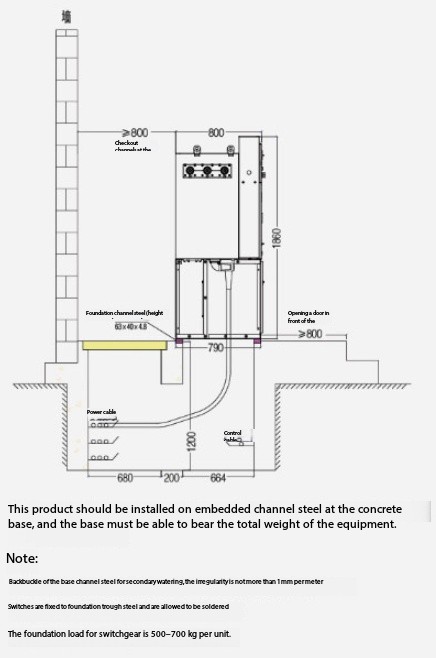

● Οδηγίες εγκατάστασης
◆ Θεμέλιο και συνολικές διαστάσεις

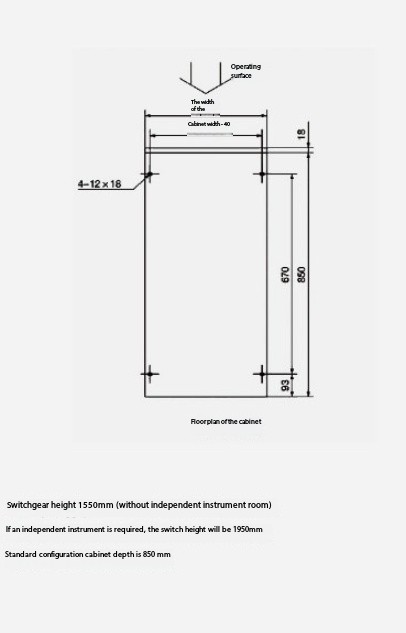

◆Έπιπλο και συνολικές διαστάσεις εγκατάστασης
Hot Tags: Φιλικό προς το περιβάλλον ντουλάπι διακοπτών με μόνωση αερίου
Σχετική Κατηγορία
Αποστολή Ερώτησης
Πληροφορίες επαφής
-
Διεύθυνση
Νο.228 Weishiqi Road, Ζώνη Οικονομικής Ανάπτυξης Yueqing, Πόλη Wenzhou, επαρχία Zhejiang, Κίνα
-
Τηλ
-
ΗΛΕΚΤΡΟΝΙΚΗ ΔΙΕΥΘΥΝΣΗ
Για ερωτήσεις σχετικά με το κουτί καλωδίων, το καλωδιακό κλάδο, το Switchgear High Trassgear, το Switchgear ή τον τιμοκατάλογο υψηλής τάσης, αφήστε το email σας σε εμάς και θα είμαστε σε επαφή εντός 24 ωρών.
