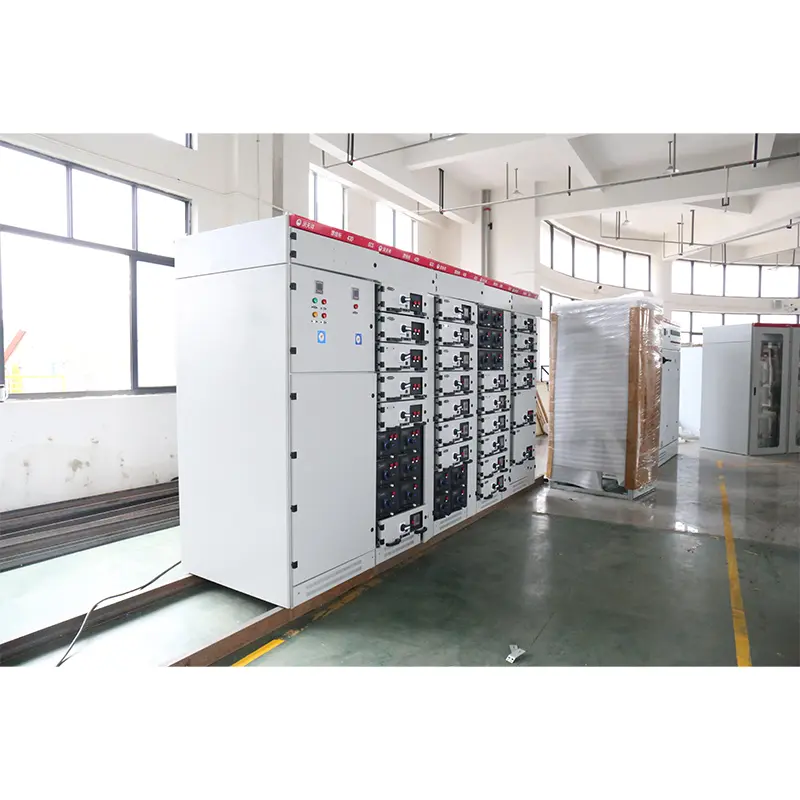

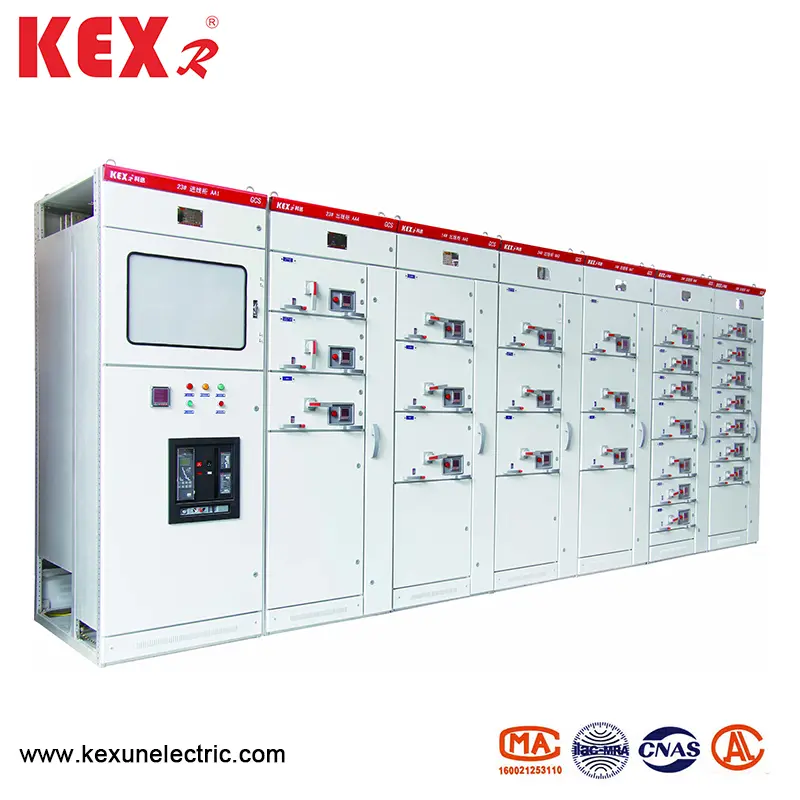

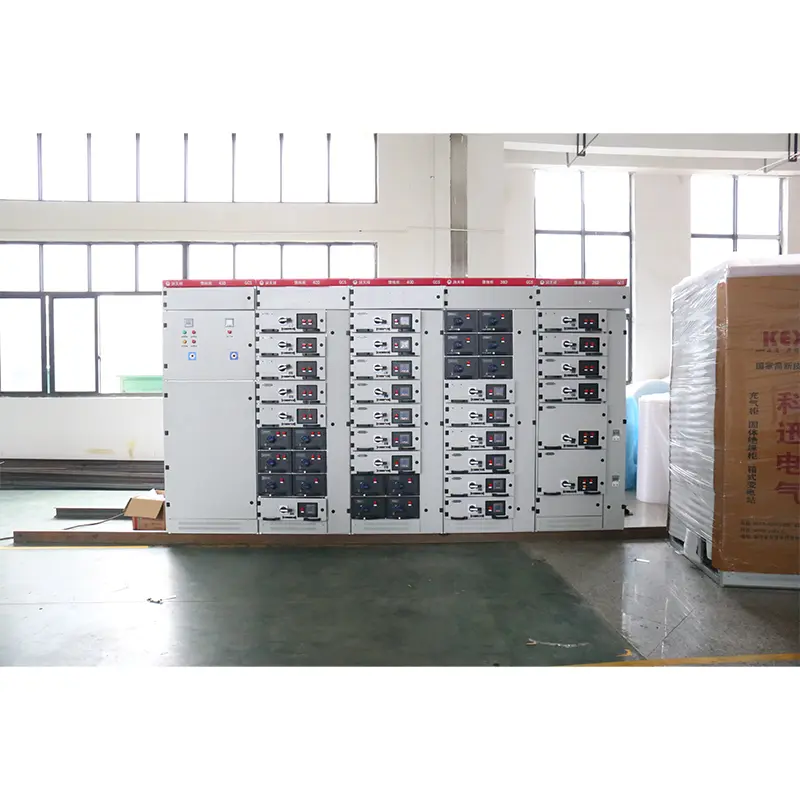

Πλήρες σύνολο χαμηλής τάσης

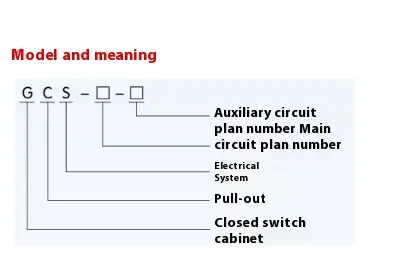

● Σημασία μοντέλου

● Βασικές παράμετροι

● Κύρια δομή

▶ Το κύριο πλαίσιο πλήρους σετ χαμηλής τάσης τύπου GCS υιοθετεί χάλυβα ανοιχτού τμήματος τύπου 8MF και οι δύο πλευρές του χάλυβα τμήματος έχουν οπές εγκατάστασης με το μέτρο των 20mm και 100mm και ①9.2mm αντίστοιχα, έτσι ώστε η εσωτερική εγκατάσταση να είναι ευέλικτη και βολική.

▶ Το κύριο πλαίσιο έχει σχεδιαστεί σε δύο μορφές συναρμολόγησης, δηλαδή, πλήρως συναρμολογημένη δομή και μερικώς συγκολλημένη δομή (πλευρικό πλαίσιο και διασταυρούμενη δέσμη) για τους χρήστες να επιλέξουν.

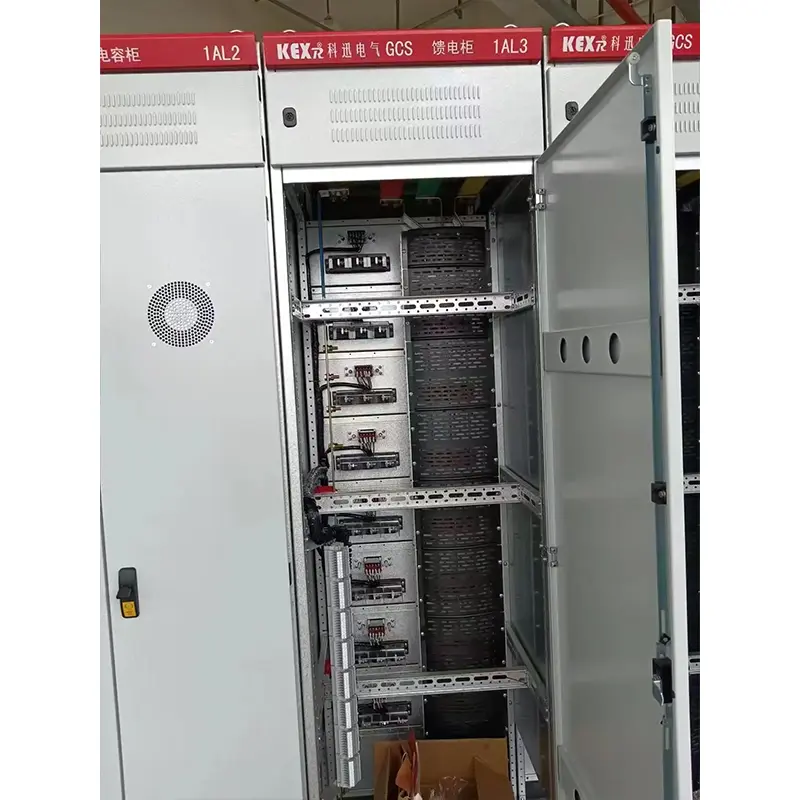

▶ Κάθε λειτουργικό δωμάτιο της συσκευής απομονώνεται το ένα από το άλλο και τα διαμερίσματα του χωρίζονται σε λειτουργικό δωμάτιο μονάδων, αίθουσα λεωφορείων και αίθουσα καλωδίων. Οι λειτουργίες κάθε θαλάμου είναι σχετικά ανεξάρτητες.

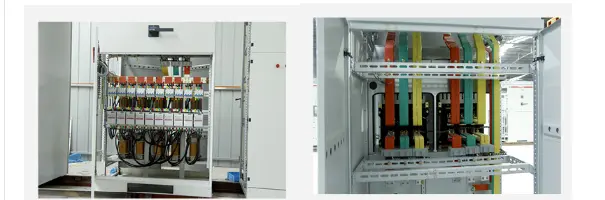

▶ Το οριζόντιο κύριο λεωφορείο είναι διατεταγμένο οριζόντια πίσω από το υπουργικό συμβούλιο, το οποίο είναι το βασικό μέτρο για να γίνει το κύριο κύκλωμα της συσκευής έχει υψηλή αντοχή βραχυκυκλώματος.

▶ Ο σχεδιασμός του διαμερίσματος καλωδίων καθιστά πολύ βολικό τα καλώδια να ανεβαίνουν και να κατεβαίνουν.

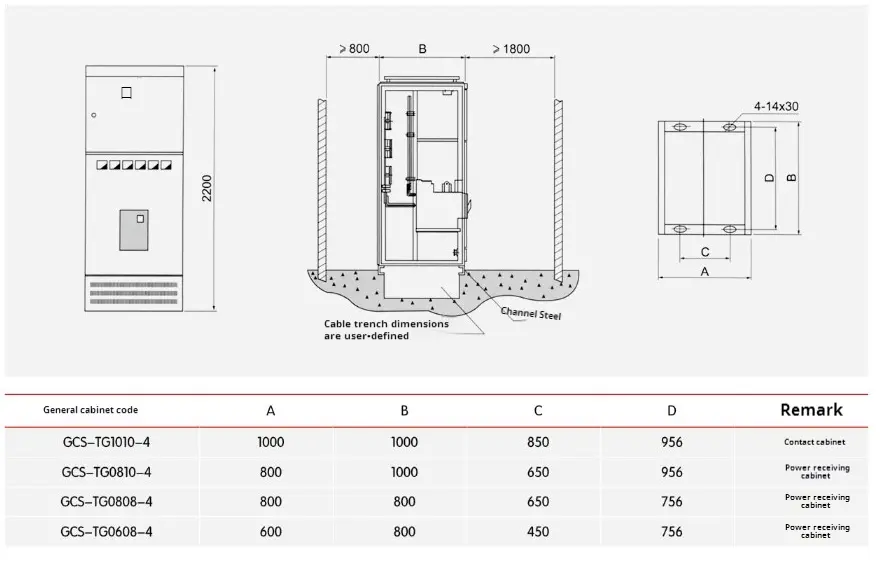

◆ Σειρά μεγέθους Γενικού Υπουργικού Συμβουλίου της συσκευής (δείτε τον παρακάτω πίνακα):

● Εγκατάσταση και χρήση πλήρους σετ χαμηλής τάσης τύπου GCS

◆ Αφού τα προϊόντα φτάνουν στο χώρο λήψης, θα πρέπει πρώτα να ελέγξουν αν η συσκευασία είναι άθικτη. Εάν εντοπιστούν προβλήματα, θα πρέπει να ειδοποιήσουν αμέσως τα σχετικά τμήματα της σύμβασης για να κάνουν τα επιχειρηματικά αρχεία, να αναλύσουν τους λόγους μαζί, να κάνουν τις θεωρήσεις και να αντιμετωπίσουν τα επακόλουθα. Για τα προϊόντα που δεν έχουν εγκατασταθεί αμέσως, θα πρέπει να τοποθετηθούν σε κατάλληλο μέρος και να διατηρούνται σωστά σύμφωνα με τις συνθήκες συνήθεις συνθήκες χρήσης και τις απαιτήσεις των προσωρινών κανονισμών αποθήκευσης για τον ηλεκτρικό εξοπλισμό. 1. Το προϊόν πρέπει να εγκατασταθεί σύμφωνα με το σχηματικό διάγραμμα εγκατάστασης (βλέπε συνημμένο σχήμα). Ο χάλυβα καναλιού θεμελίωσης και τα μπουλόνια όταν υιοθετηθεί η μέθοδος στερέωσης των μπουλονιών παρέχεται από τον χρήστη. Όταν ο κύριος δίαυλος είναι συνδεδεμένος, εάν η επιφάνεια είναι ανομοιογενή λόγω μεταφοράς, αποθήκευσης και άλλων λόγων, θα πρέπει να ισοπεδώνεται πριν από τη σύνδεση και τη στερέωση.

◆ Όταν οι συσκευές εγκαθίστανται ξεχωριστά ή σε στήλες, η κατακόρυφη τους, η ανομοιομορφία της επιφάνειας του υπουργικού συμβουλίου και η απόκλιση των κενών μεταξύ των ντουλαπιών πρέπει να πληρούν τις απαιτήσεις στον παρακάτω πίνακα.

◆ Επιθεώρηση και επιθεώρηση μετά το πλήρες σύνολο χαμηλής τάσης τύπου GCS

εγκατάσταση και πριν από τη λειτουργία

(1) Ελέγξτε εάν το επάνω χρώμα ή άλλα υλικά κάλυψης (όπως ο πλαστικός ψεκασμός) του ντουλαπιού είναι κατεστραμμένα και αν το ντουλάπι είναι ξηρό και καθαρό.

(2) Το αν ο μηχανισμός λειτουργίας των ηλεκτρικών εξαρτημάτων είναι ευέλικτος και δεν πρέπει να υπάρχει εμπλοκή ή υπερβολική δύναμη λειτουργίας.

(3) Το αν η on-off των κύριων και βοηθητικών επαφών των κύριων ηλεκτρικών συσκευών είναι αξιόπιστη και ακριβής.

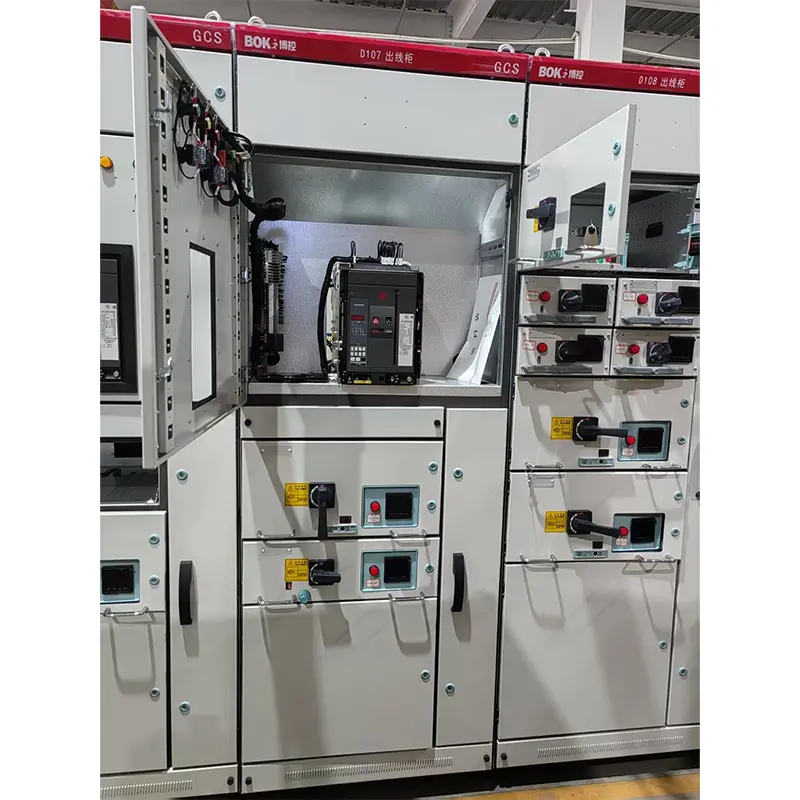

(4) Ο μηχανισμός συρταριού ή συρταριού θα πρέπει να είναι ευέλικτος και ελαφρύς, χωρίς μπλοκάρισμα και σύγκρουση.

(5) Οι κεντρικές γραμμές των κινητών και στατικών επαφών του συρταριού ή της δομής του συρταριού θα πρέπει να είναι συνεπείς και οι επαφές θα πρέπει να βρίσκονται σε στενή επαφή. Το βάθος εισαγωγής των κύριων και βοηθητικών επαφών πρέπει να πληροί τις απαιτήσεις. Μηχανική αλληλοσύνδεση ή ηλεκτρική: Η δράση απόκρισης είναι σωστή και το κλείδωμα ή η απελευθέρωση πρέπει να είναι αξιόπιστη.

(6) Τα συρτάρια του ίδιου μεγέθους πρέπει να είναι εναλλάξιμα βολικά χωρίς να παρεμποδίζουν και να συγκρούονται.

(7) Η επαφή γείωσης μεταξύ του συρταριού και του υπουργικού συμβουλίου θα πρέπει να βρίσκεται σε στενή επαφή. Όταν το συρτάρι προωθείται, η επαφή γείωσης του συρταριού έρχεται σε επαφή πριν από την κύρια επαφή και όταν αποσυνδέεται, η επαφή γείωσης αποσυνδέεται μετά την κύρια επαφή.

(8) Η βαθμονόμηση του οργάνου, ο λόγος μετασχηματισμού και η πολικότητα του μετασχηματιστή πρέπει να είναι σωστή.

(9) Η προδιαγραφή πυρήνα της ασφάλειας πρέπει να πληροί τις απαιτήσεις του σχεδιασμού της μηχανικής.

(10) Η αξιολόγηση και η ρύθμιση της προστασίας πρέπει να είναι σωστή και αξιόπιστη.

(11) Χρησιμοποιήστε ένα megohmmeter 1000V για να μετρήσετε την τιμή αντίστασης μόνωσης όχι μικρότερη από 1MΩ.

(12) Η σύνδεση κάθε busbar πρέπει να είναι καλή και η εγκατάσταση των υποστηρίξεων μόνωσης, των εξαρτημάτων εγκατάστασης και άλλων αξεσουάρ πρέπει να είναι σταθερή και αξιόπιστη.

◆ Χρησιμοποιήστε τις προφυλάξεις του πλήρους σετ χαμηλής τάσης τύπου GCS

▶ Η συσκευή είναι ένα πλήρες σύνολο χαμηλής τάσης που δεν έχει εγκατασταθεί στον τοίχο, που λειτουργεί από το μπροστινό μέρος και διατηρείται και στις δύο πλευρές. Μόνο οι ειδικευμένοι επαγγελματίες μπορούν να εισέλθουν ή να ανοίξουν το κανάλι συντήρησης και την πόρτα του υπουργικού συμβουλίου για λειτουργία, επιθεώρηση και συντήρηση.

◆ Οι διακόπτες αέρα και οι διαχωριστές κυκλώματος θήκης έχουν διαχωριστεί και κλειστούν για πολλές φορές, ειδικά μετά τον διαχωρισμό και το κλείσιμο του βραχυκυκλώματος και το κλείσιμο, γεγονός που θα προκαλέσει τοπικά εγκαύματα επαφής και θα παράγει ουσίες άνθρακα, οι οποίες θα αυξήσουν την αντίσταση επαφής. Ως εκ τούτου, πρέπει να διατηρηθούν και να αναθεωρηθούν στο εγχειρίδιο οδηγιών του διακόπτη.

▶ Μετά την εγκατάσταση και τη συντήρηση, η απομόνωση μεταξύ διαμερισμάτων και λειτουργικών μονάδων πρέπει να ελέγχεται αυστηρά για να εξασφαλιστεί ο καλός λειτουργικός διαχωρισμός της συσκευής και να αποτρέψει την επέκταση του σφάλματος.

● Πακέτο προϊόντων

Ο κατασκευαστής πρέπει να παρέχει τα ακόλουθα έγγραφα και αξεσουάρ κατά την προμήθεια:

▶ Λίστα συσκευών

▶ Πιστοποιητικό προϊόντος

▶ Οδηγίες χρήσης

▶ Έκθεση δοκιμής εργοστασίου

▶ Σχετικά ηλεκτρικά σχέδια

▶ Τα πλήκτρα πόρτας του υπουργικού συμβουλίου, οι λαβές λειτουργίας και τα ανταλλακτικά που καθορίζονται στη σύμβαση.

▶ Οδηγίες εγκατάστασης των κύριων εξαρτημάτων

● Παραγγελία οδηγιών

Η σύμβαση παραγγελίας του GCS τύπου χαμηλής τάσης ολοκληρώθηκε το σύνολο περιέχει τα ακόλουθα περιεχόμενα:

▶ Το πλήρες μοντέλο του προϊόντος περιλαμβάνει τον αριθμό του κύριου κυκλώματος και τον αριθμό του βοηθητικού κυκλώματος.

▶ Διάγραμμα αλληλουχίας συστήματος κύριου κυκλώματος

▶ Ηλεκτρικό σχηματικό διάγραμμα του βοηθητικού κυκλώματος

▶ Κατάλογος εξαρτημάτων στο υπουργικό συμβούλιο

▶ Ρύθμιση παραμέτρων όπως τάση, ρεύμα και χρόνος στο κύκλωμα.

▶ Άλλοι ειδικοί πίνακες ασυμβίβαστες με την κανονική χρήση του προϊόντος.
