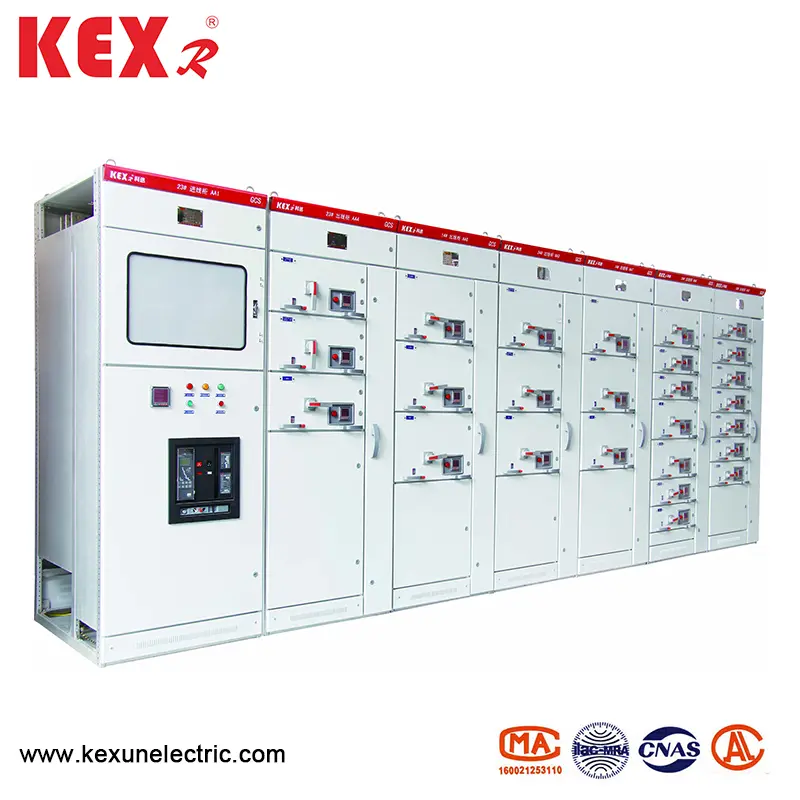

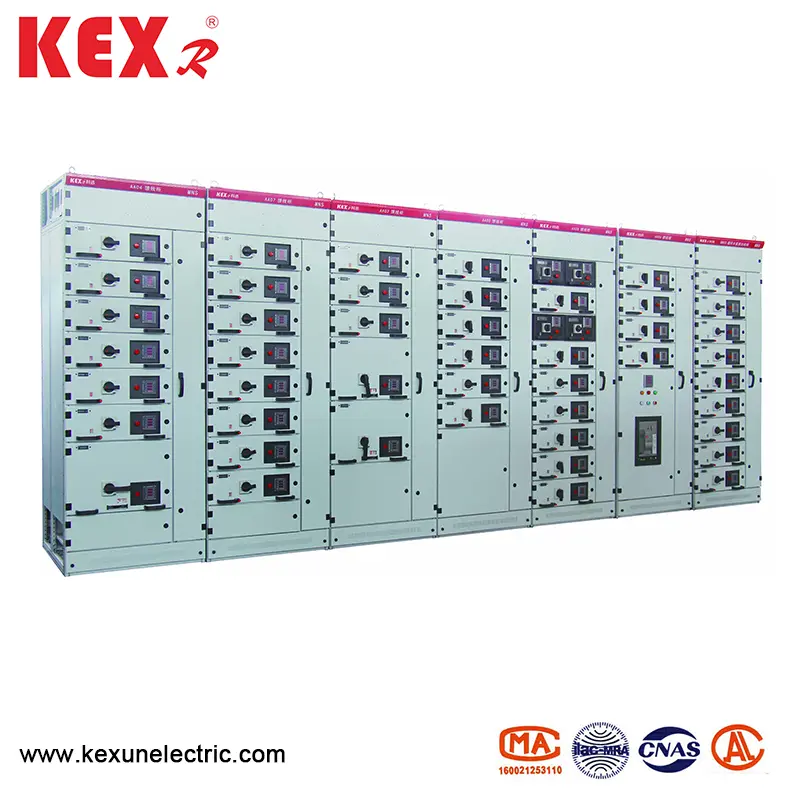

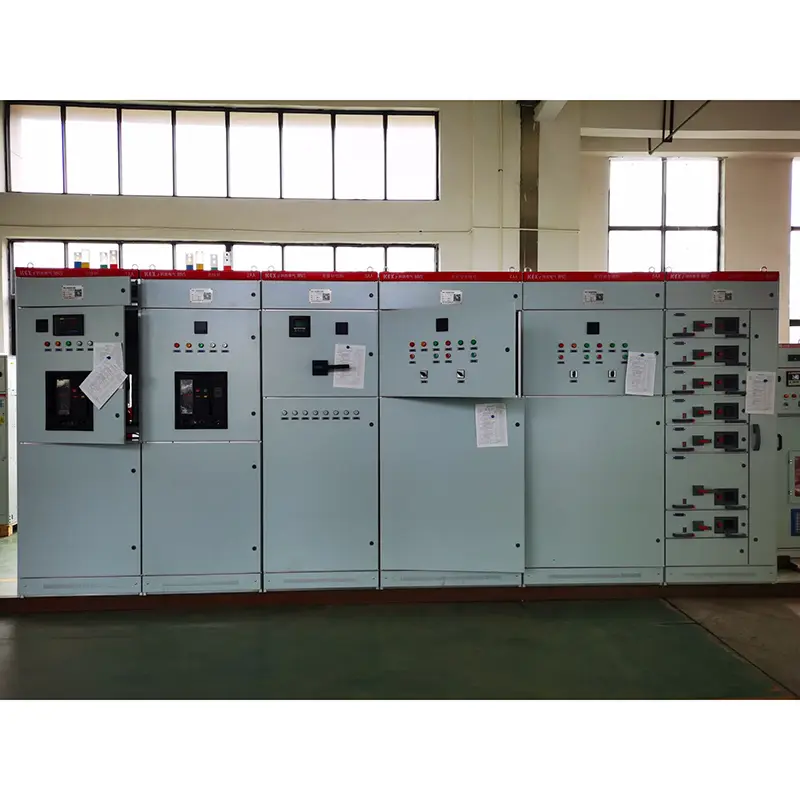

Υπουργικό συμβούλιο διανομής χαμηλής τάσης

● Πρότυπα

Το υπουργικό συμβούλιο διανομής χαμηλής τάσης MNS συμμορφώνεται με τα εθνικά επαγγελματικά πρότυπα του GB7251.1 Switchgear χαμηλής τάσης και JB/T9961 SwitchGear Low-Voltage και στα διεθνή επαγγελματικά πρότυπα όπως το IEC439-1.VDE0660 Part V.

● Τύπος MNS Κατανομή χαμηλής τάσης Διανομής ισχύος χρησιμοποιώντας συνθήκες

▶ Θερμοκρασία περιβάλλοντος: -5 ~ 40 ℃, 24h μέσος όρος μικρότερη από 35 ℃

▶ Οι ατμοσφαιρικές συνθήκες: ο αέρας είναι καθαρός και η σχετική υγρασία δεν πρέπει να υπερβαίνει το 50% στην υψηλότερη θερμοκρασία +40 ℃. Σε χαμηλότερες θερμοκρασίες, επιτρέπεται υψηλότερη σχετική υγρασία, για παράδειγμα, 90% στα +20 ℃, αλλά πρέπει να ληφθούν υπόψη οι αλλαγές θερμοκρασίας και μπορεί να συμβεί περιστασιακά συμπύκνωση.

▶ Υψόμετρο: Λιγότερο από 1000m, ο πίνακας διανομής ισχύος χαμηλής τάσης MNS είναι κατάλληλος για μεταφορά και αποθήκευση στις ακόλουθες θερμοκρασίες: -25 ℃ έως +55 ℃ και μπορεί να φτάσει +70 ℃ εντός 24 ωρών σε σύντομο χρονικό διάστημα. Κάτω από αυτές τις ακραίες θερμοκρασίες, η συσκευή δεν πρέπει να καταστραφεί ανεπανόρθωτα και πρέπει να λειτουργεί κανονικά.

▶ Εάν οι παραπάνω συνθήκες δεν μπορούν να ικανοποιηθούν, θα διευθετηθεί μέσω διαβούλευσης μεταξύ του χρήστη και του Kexun.

▶ Όταν αυτή η συσκευή χρησιμοποιείται σε πλατφόρμες γεώτρησης και παραγωγής υπεράκτιων πετρελαίου και πυρηνικών σταθμών, υπογράφεται ξεχωριστά μια τεχνική συμφωνία.

● Βασικές τεχνικές παράμετροι του τύπου διανομής χαμηλής τάσης MNS

◆ Ηλεκτρική απόδοση

◆ Πτυχίο IP

Συμμορφωθείτε με τα πρότυπα IEC529 και DIN40050. Το IP30 προστατεύει τα στερεά μεγαλύτερα από Φ φ 2,5mm, το IP40 προστατεύει τα στερεά μεγαλύτερα από φ 41,0mm και το IP54 προστατεύει από τη σκόνη και την εκτόξευση προς οποιαδήποτε κατεύθυνση (παρακαλούμε συμβουλευτείτε τον κατασκευαστή κατά την παραγγελία του επιπέδου προστασίας IP54).

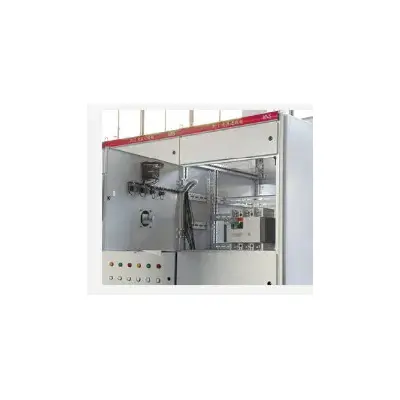

◆ Δομή του υπουργικού συμβουλίου

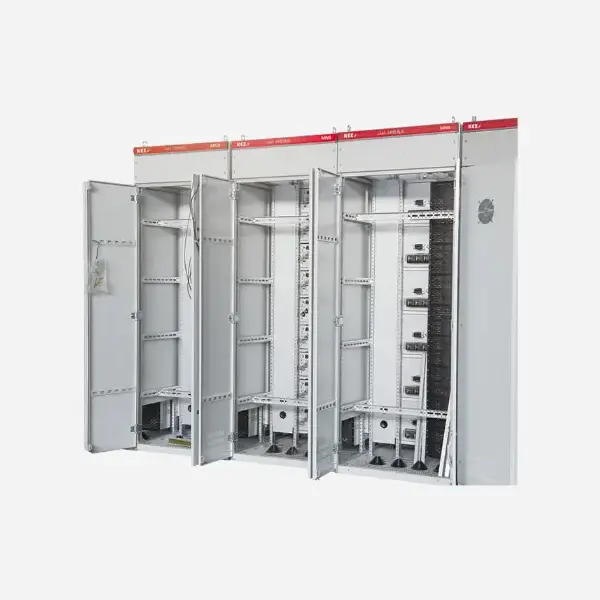

Η βασική δομή του υπουργικού συμβουλίου κατανομής χαμηλής τάσης αποτελείται από προφίλ σχήματος C. Το τμήμα C σχηματίζεται με κάμψη χάλυβα με E = 25mm ως οπή τοποθέτησης της μονάδας. Όλα τα ντουλάπια και τα εσωτερικά χωρίσματα γαλβανισμένα και καθαρισμένα. Γύρω από τα πάνελ των θυρών, τα πλαϊνά πάνελ είναι κατασκευασμένα από ηλεκτροστατικό ψεκασμό υψηλής τάσης. Δείτε το παρακάτω σχήμα για τη βασική δομή του υπουργικού συμβουλίου.

◆ Τύπος γραφείου διακόπτη

1. Απόσταση μεταξύ των κέντρων διανομής ισχύος (PC1: EMAX, MT, 3WN, AH, ME SERIES Circuit Breakers μπορούν να χρησιμοποιηθούν.

2. Center Center Control Companet (MCC): Συναρμολογείται από μεγάλα και μικρά συρτάρια και ο κύριος διακόπτης κάθε βρόχου υιοθετεί υψηλού διακόπτη πλαστικού κυκλώματος θήκης ή περιστροφικό διακόπτη φορτίου με ασφάλεια. Αυτόματο υπουργικό συμβούλιο αντιστάθμισης συντελεστή ισχύος (με χειροκίνητες, αυτόματες και απομακρυσμένες συσκευές αντιστάθμισης συντελεστή ισχύος)

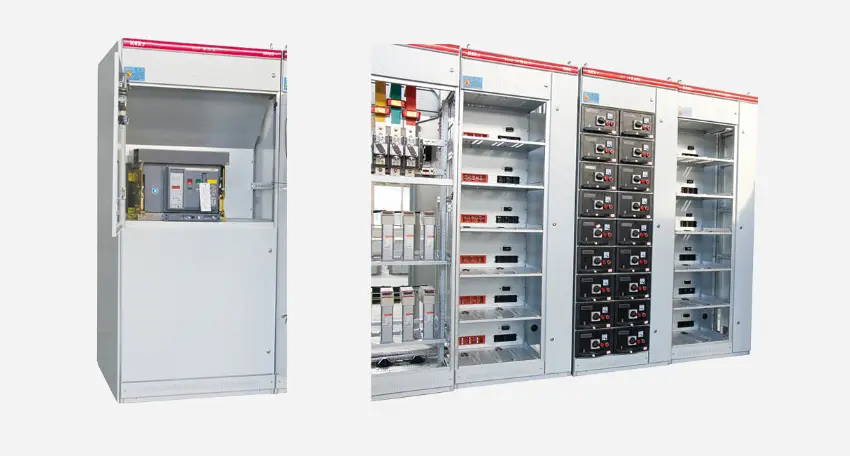

◆ Ένα γραφείο διανομής ισχύος (PC)

◆ B Center Center Center Center (MCC)

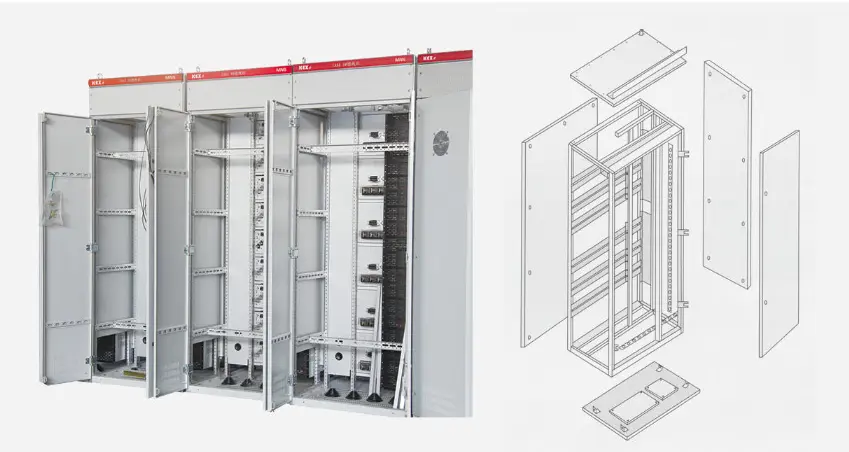

◆ Δομή πλαισίου υπουργικού συμβουλίου που αποτελείται από προφίλ σχήματος C

◆ Σχηματικό διάγραμμα του πίνακα διανομής χαμηλής τάσης τύπου MNS

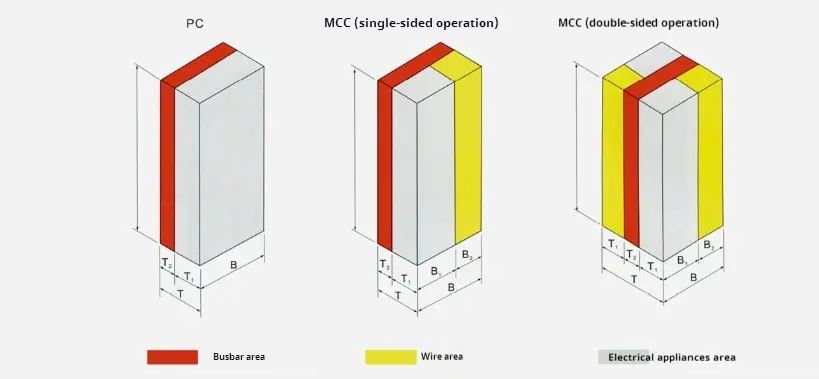

● Σχεδιασμός διαμερίσματος του υπουργικού συμβουλίου

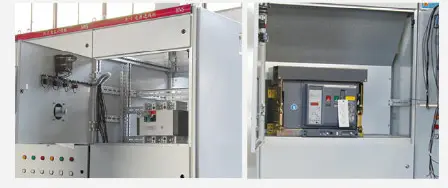

◆ Κέντρο διανομής ενέργειας (PC)

(1) το ντουλάπι PC χωρίζεται σε τρία διαμερίσματα. Οριζόντιο διαμέρισμα λεωφορείου: στο πίσω μέρος του υπουργικού συμβουλίου. Λειτουργική διαμέρισμα μονάδας: Στο μπροστινό επάνω μέρος του ντουλαπιού ή στην μπροστινή αριστερή πλευρά του ντουλαπιού.

(2) Μέτρα τμηματοποίησης: Το οριζόντιο διαμέρισμα διαύλου και ο χώρος λειτουργικής μονάδας διαχωρίζονται με χάλυβα. Το διαμέρισμα βρόχου ελέγχου διαχωρίζεται από το λειτουργικό διαμέρισμα μονάδας από ένα πλαστικό κάλυμμα με επιβράβευση με επιβράβευση φλόγας.

(3) Ο διακόπτης κυκλώματος πλαισίου που είναι εγκατεστημένος στο ντουλάπι μπορεί να λειτουργήσει με το χέρι έξω από το υπουργικό συμβούλιο στην κλειστή κατάσταση. Παρατηρήστε την κατάσταση ανοίγματος και κλεισίματος του διακόπτη του κυκλώματος και κρίνετε εάν ο διακόπτης του κυκλώματος βρίσκεται στη θέση δοκιμής ή στη θέση εργασίας σύμφωνα με τη σχέση θέσης μεταξύ του μηχανισμού λειτουργίας και της πόρτας.

(4) Μια δομή διαχωρισμού έχει σχεδιαστεί μεταξύ του κύριου κυκλώματος και του βοηθητικού κυκλώματος. Οι βοηθητικές ηλεκτρικές μονάδες που αποτελούνται από μέτρα, φώτα σήματος και κουμπιά είναι όλα εγκατεστημένα στην πλαστική σανίδα και το κάλυμμα που είναι κατασκευασμένο από πλαστικό αφρού πολυουρεθάνης φλόγας διαχωρίζεται από το κύριο κύκλωμα πίσω από το σκάφος.

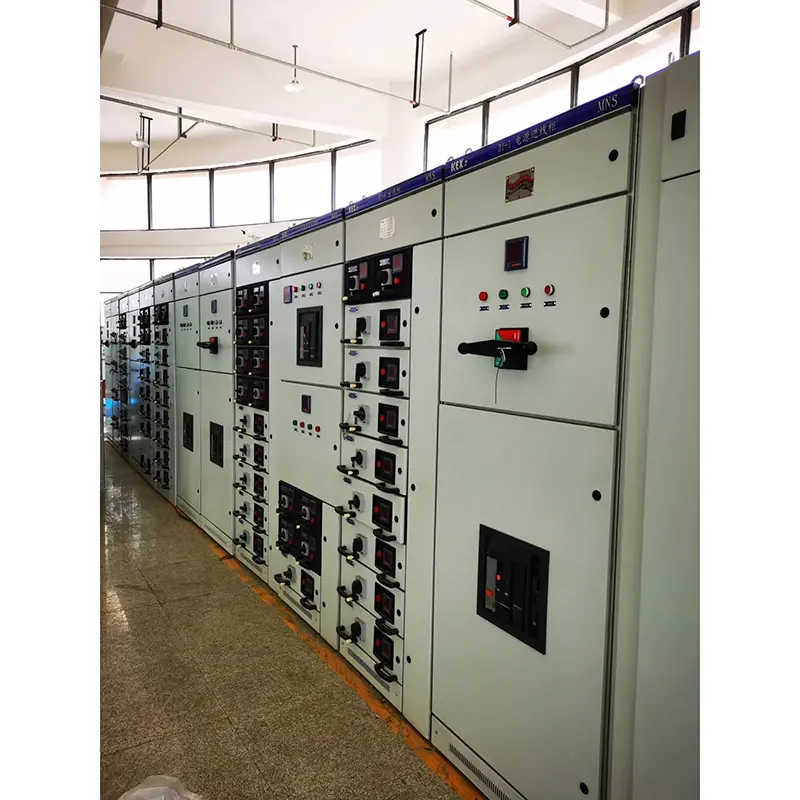

◆ Κέντρο ελέγχου κινητήρα Pull-Out και Κέντρο διανομής μικρού ρεύματος (MCC)

Το ντουλάπι MCC τύπου συρταριού χωρίζεται σε τρία διαμερίσματα, δηλαδή το οριζόντιο διαμέρισμα λεωφορείου πίσω από το υπουργικό συμβούλιο, το διαμέρισμα της λειτουργικής μονάδας στα αριστερά μπροστά από το ντουλάπι και το διαμέρισμα καλωδίων προς τα δεξιά μπροστά από το ντουλάπι. Ο οριζόντιος διαμέρισμα διαύλου και ο χώρος λειτουργικής μονάδας διαχωρίζονται από λειτουργικά σανίδες από φλόγα επιβραδυντικά πλαστικά και το καλωδιακό χώρο διαχωρίζεται από το οριζόντιο διαμέρισμα και το λειτουργικό διαμέρισμα από τις πλάκες χάλυβα. Κέντρο ελέγχου κινητήρα MCCI) Τα συρτάρια χωρίζονται στους ακόλουθους πέντε τύπους: 8Ε/4: ύψος 200 × πλάτος 150 × βάθος 400 mm. 8Ε/2: ύψος 200 × πλάτος 300x βάθος 400 mm. 8Ε: ύψος 200 × πλάτος 600 × βάθος 400 mm. 16Ε: ύψος 400 × πλάτος 600 × βάθος 400 mm. 24E: ύψος 600 × πλάτος 600 × βάθος 400 mm.

◆ Δομή του διακόπτη πίσω εξόδου

Προκειμένου να μειωθεί το πλάτος ρύθμισης του ντουλαπιού διακόπτη, ο κύριος δίαυλος του ντουλαπιού διακόπτη είναι οριζόντια εγκατεστημένη στο επάνω μέρος του ντουλαπιού διακόπτη και το πίσω μισό του ντουλαπιού είναι ένα καλωδιακό δωμάτιο, όπου συνδέονται τα εισερχόμενα και τα εξερχόμενα καλώδια. Το μπροστινό μέρος του διακόπτη είναι το δωμάτιο της συσκευής, όπου εγκαθίστανται οι λειτουργικές μονάδες του switchgear. Σε αυτό το σύστημα, το δωμάτιο καλωδίων στο πλάι του διακόπτη μετακινείται στο πίσω ντουλάπι, το οποίο μειώνει σημαντικά το πλάτος ρύθμισης του ντουλαπιού διακόπτη για να ικανοποιήσει περαιτέρω τις απαιτήσεις της διάταξης του χώρου του υποσταθμού.

Το ντουλάπι τροφοδοσίας έχει πλάτος 600 χιλιοστών και βάθος 1000/1200mm, με ανεξάρτητο κύριο δωμάτιο λεωφορείων στην κορυφή, η οποία απομονώνεται από το δωμάτιο της συσκευής. Το αποτελεσματικό ύψος εγκατάστασης του θάλαμου της μπροστινής συσκευής είναι 72e (e = 25mm), το οποίο διαχωρίζεται από τον πίσω θάλαμο καλωδίου από την πολυλειτουργική πλακέτα, χρησιμοποιώντας πλήρως το χώρο εγκατάστασης του ντουλαπιού διακόπτη, με συμπαγή δομή και ευέλικτη διαμόρφωση μονάδας. Το καλωδιακό δωμάτιο στο πίσω μέρος έχει μια πόρτα, η οποία είναι βολική για την εγκατάσταση και τη συντήρηση. Το πλάτος του εισερχόμενου υπουργικού συμβουλίου προσδιορίζεται σύμφωνα με το ρεύμα πλαισίου της εισερχόμενης μονάδας. Το συνιστώμενο πλάτος είναι 400/600/800/1000mm και το βάθος του υπουργικού συμβουλίου είναι 1000mm.

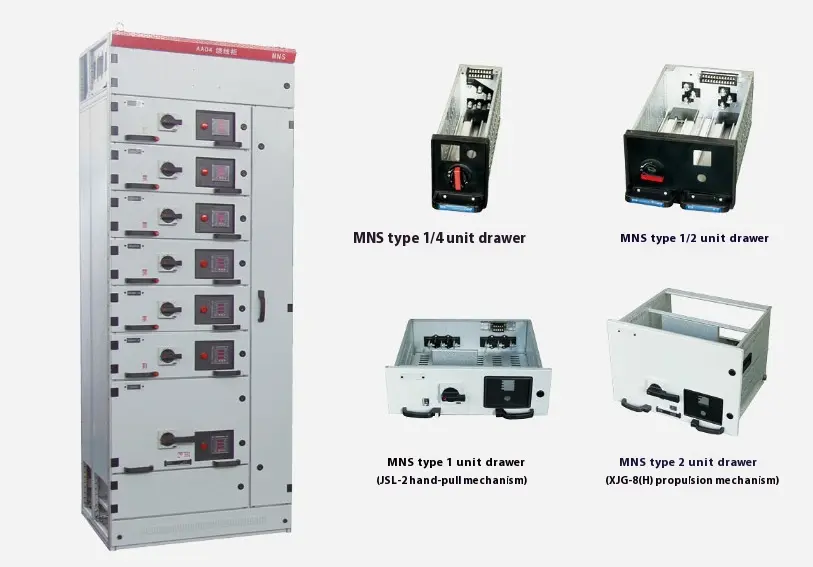

● Τύπος συρταριού

(1) 8Ε/4: Συναρμολογήστε 4 μονάδες συρταριών σε χώρο ύψους 8E.

(2) .8e/2: Συναρμολογήστε 2 μονάδες συρταριού σε χώρο ύψους 8E.

(3) 8Ε: Συναρμολογήστε μια μονάδα συρταριού σε χώρο ύψους 8E.

(4) 16E: Συναρμολογήστε μια μονάδα συρταριού σε ύψος 16E (400mm).

(5) 24E: Συναρμολογήστε μια μονάδα συρταριού σε ύψος 24E (600mm). Πέντε είδη μονάδων συρταριών μπορούν να συναρμολογηθούν μεμονωμένα σε ένα ντουλάπι και μπορούν επίσης να χρησιμοποιηθούν για μικτή συναρμολόγηση. Δείτε τον παρακάτω πίνακα για τον μέγιστο αριθμό μονάδων συρταριών που μπορούν να φιλοξενηθούν σε ένα ντουλάπι για ένα ενιαίο συγκρότημα.

◆ Ηλεκτρική και μηχανική αλληλογραφία συρταριών

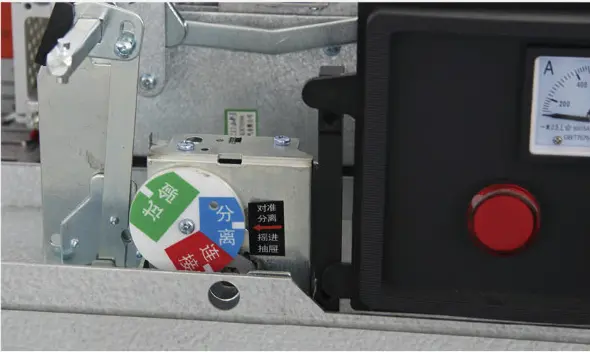

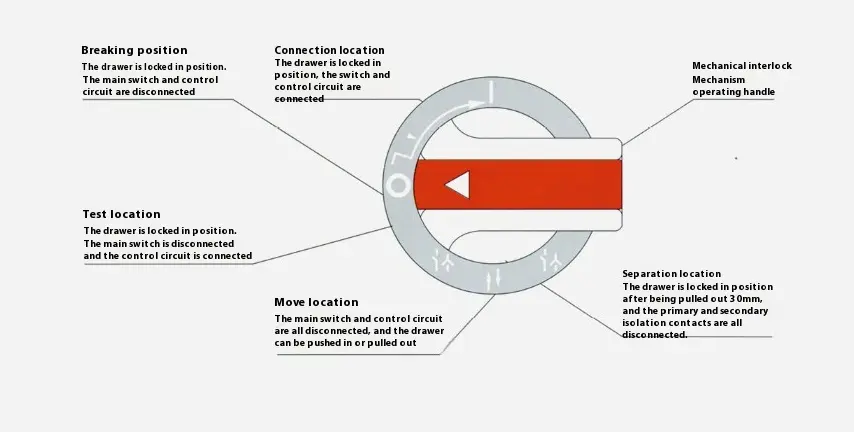

Η μονάδα συρταριού διαθέτει αξιόπιστη θέση μηχανικής αλληλένδας, η οποία ελέγχεται από τη λαβή λειτουργίας και έχει προφανές και ακριβές κλείσιμο, δοκιμές, σχεδίαση και θέσεις απομόνωσης. Δείτε το σχήμα για τη λειτουργία του μηχανισμού λειτουργίας. Προκειμένου να ενισχυθούν οι προφυλάξεις ασφαλείας, μπορούν να προστεθούν λουκέτα μετά την τοποθέτηση της λαβής λειτουργίας και μπορούν να προστεθούν έως και τρεις κλειδαριές, όπως φαίνεται στο αριστερό σχήμα. Αφού υπάρξει η μονάδα συρταριού, πρέπει να ενεργεί σε αυστηρή συμφωνία με τη λειτουργία λειτουργίας και τη θέση που αναφέρονται στο Σχήμα 4 και το Σχήμα 5, διαφορετικά θα βλάψει εύκολα τα δομικά μέρη, οπότε παρακαλούμε να δώσετε προσοχή όταν το χρησιμοποιείτε.

◆ 8E/4 και 8E/2 Λειτουργήστε τη λειτουργία διακόπτη

◆ 8EAND 16E, 24E Λειτουργήστε τη λειτουργία διακόπτη

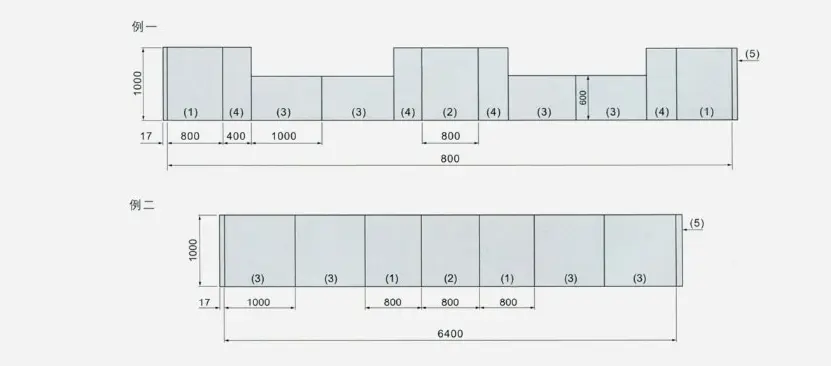

◆ Σχηματικό διάγραμμα λειτουργίας συνδυασμού

● Εγκατάσταση, χρήση και συντήρηση

1. Όταν η συσκευή φτάσει στον προορισμό, ελέγξτε πρώτα εάν το πλαίσιο συσκευασίας έχει ολοκληρωθεί. Εάν η συσκευή δεν έχει εγκατασταθεί αμέσως, θα πρέπει να αποθηκευτεί σε ξηρό και καθαρό μέρος.

2. Η συσκευή συνιστάται να εγκατασταθεί μακριά από τον τοίχο ή μπορεί να εγκατασταθεί στον τοίχο. Το επίπεδο θεμελίωσης εγκατάστασης πρέπει να είναι επίπεδο και το οριζόντιο σφάλμα του χάλυβα καναλιού θεμελίωσης είναι 1/1000 και η συνολική απόκλιση μήκους είναι 3 mm ..

3. Συνιστάται η χρήση βαθμού 8.8 και πλυντήριο τάσης για τη στερέωση όλων των αγώγιμων τμημάτων και η συνιστώμενη ροπή σύσφιξης εμφανίζεται στον παρακάτω πίνακα:

4. Η θήκη της κεφαλής καλωδίων και ένας ορισμένος αριθμός συνδετήρων χαλκού για δευτερεύοντα κύκλωμα που παρέχεται από τα αξεσουάρ του σχήματος MCC. (Προκειμένου να προσαρμοστεί στην ψυχρή επεξεργασία των αρθρώσεων χαλκού, συνιστώνται ευέλικτα καλώδια πολλαπλών πυρήνων για δευτερεύοντα καλώδια).

5. Μετά τη σύνδεση του καλωδίου, το κάτω μέρος της συσκευής θα πρέπει να είναι κλειστό για να εμποδίσει τα μικρά ζώα να σέρνουν στο ντουλάπι και να προκαλέσουν ατυχήματα βραχυκυκλώματος.

6. Μετά την εγκατάσταση ή τη ρύθμιση, πριν από τη λειτουργία, απαιτούνται οι ακόλουθες επιθεωρήσεις και δοκιμές:

▶ Ελέγξτε εάν ο ηλεκτρικός εξοπλισμός και η καλωδίωση ελέγχου που είναι εγκατεστημένες στη συσκευή πληρούν τις απαιτήσεις των εργοστασιακών σχεδίων.

▶ Η χειροκίνητη λειτουργία διαφόρων διακόπτη πρέπει να είναι ευέλικτη, χωρίς ανωμαλία ή μπλοκάρισμα.

▶ Ελέγξτε εάν οι ενέργειες του μηχανικού μηχανισμού αλληλοσύνδεσης και της ηλεκτρικής συσκευής αλληλοσύνδεσης είναι σωστές και αξιόπιστες, οι οποίες θα πρέπει να πληρούν τις απαιτήσεις του συστήματος.

▶ Ελέγξτε εάν η αντίσταση μόνωσης του κύριου κυκλώματος και το κύκλωμα ελέγχου πληρούν τις καθορισμένες απαιτήσεις.

▶ Ελέγξτε εάν ο ηλεκτρικός εξοπλισμός που είναι εγκατεστημένος στη συσκευή βρίσκεται σε καλή επαφή και πληροί τις τεχνικές απαιτήσεις της ίδιας της ηλεκτρικής συσκευής.

▶ Ελέγξτε εάν υπάρχει ξένη ύλη μέσα στη συσκευή και αν οι βίδες στερέωσης διαφόρων τμημάτων είναι χαλαρά.

◆ Οδηγίες λειτουργίας για Pull-Out MCC:

(1) Μόνο μετά την σωστή είσοδο στο κάτω μέρος του συρταριού, μπορεί να ωθηθεί στο ντουλάπι, διαφορετικά το συρτάρι θα καταστραφεί ή δεν μπορεί να τραβηχτεί.

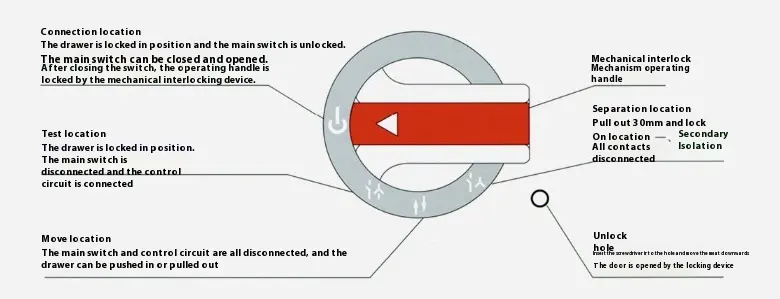

(2) Βλ. Εικόνα 4 για τα σύμβολα και τις λειτουργίες στον πίνακα των συρταριών 8E/4 και 8E/2. Το βέλος από τη θέση θραύσης "O" στη θέση εργασίας "I" στο σχήμα δείχνει ότι η λαβή της λειτουργίας πρέπει να ωθηθεί πρώτα και στη συνέχεια να περιστρέφεται από "O" σε "I". Όταν επιστρέφετε, δεν χρειάζεται να το πιέσετε, απλά γυρίστε τη λαβή "εγώ" στο "O", και αφού αφήσετε να φύγει, τη λαβή.

(3) Βλ. Εικόνα 5 για τα σύμβολα και τις λειτουργίες στον πίνακα συρταριών 8E-24E. Όταν η λαβή φτάσει στη θέση εργασίας, ο μηχανισμός απελευθερώνει τη μηχανική κλειδαριά στον κύριο διακόπτη και στη συνέχεια ο κύριος διακόπτης μπορεί να κλείσει και να ανοίξει. Ωστόσο, όταν ο κύριος διακόπτης είναι κλειστός, η λαβή του μηχανισμού αλληλοσύνδεσης δεν μπορεί να λειτουργήσει. Υπάρχει ένα μικρό πλαστικό κάλυμμα στην πόρτα στην κάτω δεξιά γωνία που συναντά το σημάδι, το οποίο είναι ο μηχανισμός ξεκλειδώματος της πόρτας. Η διαδικασία λειτουργίας έχει ως εξής: Όταν το συρτάρι βρίσκεται στη θέση εργασίας, αν θέλετε να ανοίξετε την πόρτα, τραβήξτε πρώτα το μικρό κάλυμμα και στη συνέχεια εισάγετε το κατσαβίδι στην τρύπα και μετακινήστε το μάνδαλο προς τα κάτω για να ανοίξετε την πόρτα. Φροντίστε να καλύψετε το μικρό πλαστικό κάλυμμα μετά το άνοιγμα της πόρτας, διαφορετικά το αρχικό επίπεδο προστασίας θα καταστραφεί.

● Μεταφορά και αποθήκευση συσκευών

▶ Η συσκευή δεν επιτρέπεται να ανατρέψει και να υποστεί σοβαρές κραδασμούς.

▶ Η πλάκα γωνίας μεταφοράς θα πρέπει να χρησιμοποιείται κατά την ανύψωση της συσκευής μετά την αποσυσκευασία και η γωνία που περιλαμβάνεται δύο καλώδια χάλυβα και σχοινιά πρέπει να είναι ≤1200. Εάν χρησιμοποιείται φορτηγό περονοφόρου, κύλινδρος ή λοβός, δεν επιτρέπεται να διεξάγεται απευθείας στο κάτω μέρος της συσκευής.

▶ Όταν η συσκευή είναι εγκατεστημένη στη θέση του, αν θέλετε να μετακινήσετε τη θέση για μικρή απόσταση, μπορείτε να το ξεδιπλώσετε στις τέσσερις γωνίες του σασί.

▶ Τα ηλεκτρικά προϊόντα και τα εξαρτήματα δεν επιτρέπεται να αποσυναρμολογούνται κατά βούληση στη συσκευή.

▶ Η βροχή θα πρέπει να εμποδίζεται να βρέξει και η θερμοκρασία περιβάλλοντος πρέπει να είναι σύμφωνη με τις σχετικές διατάξεις αυτού του δείγματος.

● πληρότητα των προϊόντων

Ο πίνακας διανομής ισχύος χαμηλής τάσης τύπου MNS είναι συνδεδεμένος με τη λίστα συσκευασίας, το πιστοποιητικό προϊόντος, το εγχειρίδιο οδηγιών προϊόντων και τα απαραίτητα σχέδια και το κλειδί πόρτας και τα ανταλλακτικά που παρέχονται σύμφωνα με τον κατάλογο υποστήριξης.
