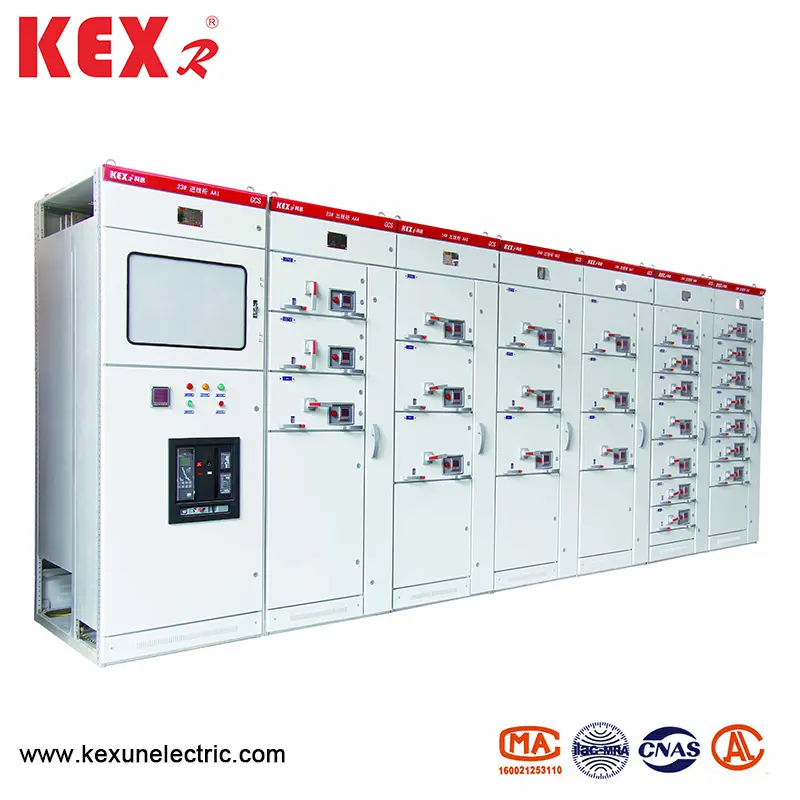

Διακόπτη εκχύλισης χαμηλής τάσης

● Δείκτης απόδοσης

Ο σχεδιασμός του διακόπτη εκχύλισης χαμηλής τάσης τύπου GCS πληροί τα ακόλουθα πρότυπα:

▶ IEC439-1 Χαμηλή τάσης Switchgear και ControlGear

▶ GB7251 Switchgear χαμηλής τάσης

◆ ZBK36001

● Βασικές παράμετροι

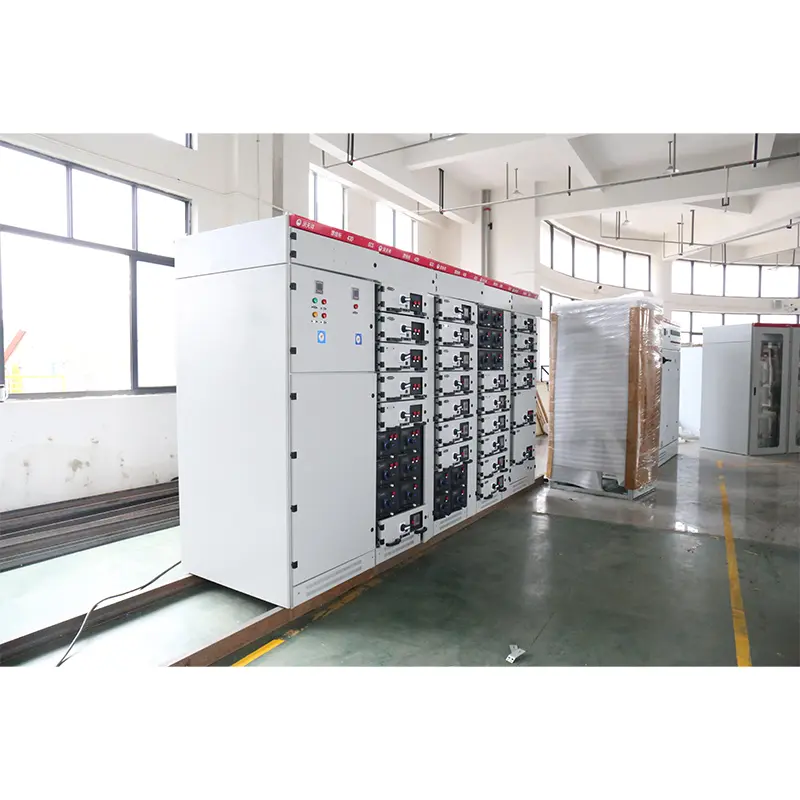

● Κύρια δομή

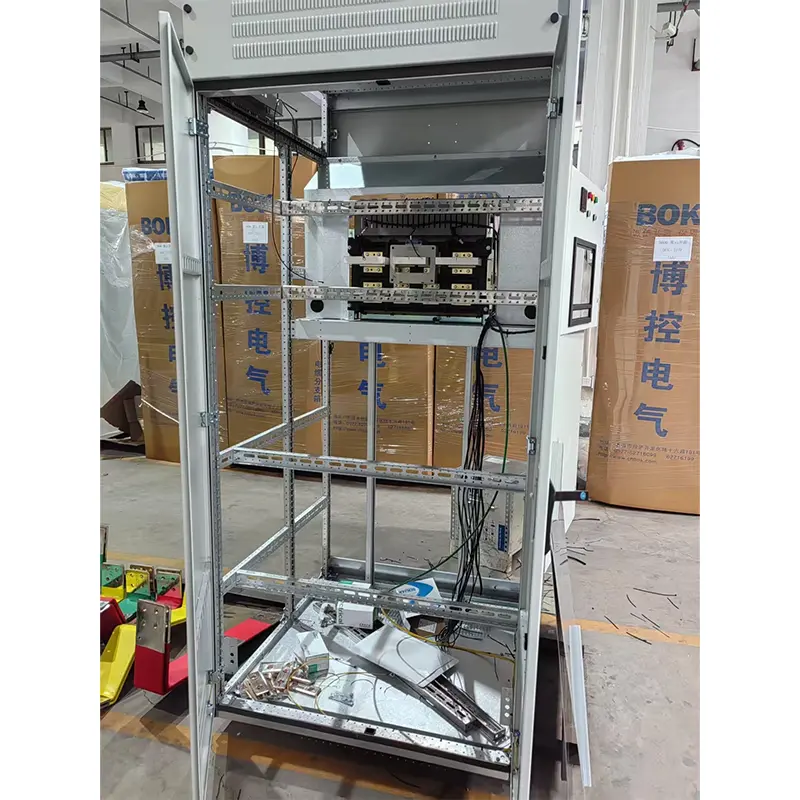

▶ Το κύριο πλαίσιο του διακόπτη εκχύλισης χαμηλής τάσης GCS τύπου GCS υιοθετεί χάλυβα τύπου 8MF και οι δύο πλευρές του χάλυβα διαθέτουν οπές εγκατάστασης με μέτρο των 20mm και 100mm και ①9,2mm αντίστοιχα, οπότε η εσωτερική εγκατάσταση είναι ευέλικτη και βολική.

▶ Το κύριο πλαίσιο έχει σχεδιαστεί σε δύο μορφές συναρμολόγησης, δηλαδή, πλήρως συναρμολογημένη δομή και μερικώς συγκολλημένη δομή (πλευρικό πλαίσιο και διασταυρούμενη δέσμη) για τους χρήστες να επιλέξουν.

▶ Κάθε λειτουργικό δωμάτιο της συσκευής απομονώνεται το ένα από το άλλο και τα διαμερίσματα του χωρίζονται σε λειτουργικό δωμάτιο μονάδων, αίθουσα λεωφορείων και αίθουσα καλωδίων. Οι λειτουργίες κάθε θαλάμου είναι σχετικά ανεξάρτητες.

▶ Το οριζόντιο κύριο λεωφορείο είναι διατεταγμένο οριζόντια πίσω από το υπουργικό συμβούλιο, το οποίο είναι το βασικό μέτρο για να γίνει το κύριο κύκλωμα της συσκευής έχει υψηλή αντοχή βραχυκυκλώματος.

▶ Ο σχεδιασμός του διαμερίσματος καλωδίων καθιστά πολύ βολικό τα καλώδια να ανεβαίνουν και να κατεβαίνουν.

◆ Σειρά μεγέθους Γενικού Υπουργικού Συμβουλίου της συσκευής (δείτε τον παρακάτω πίνακα):

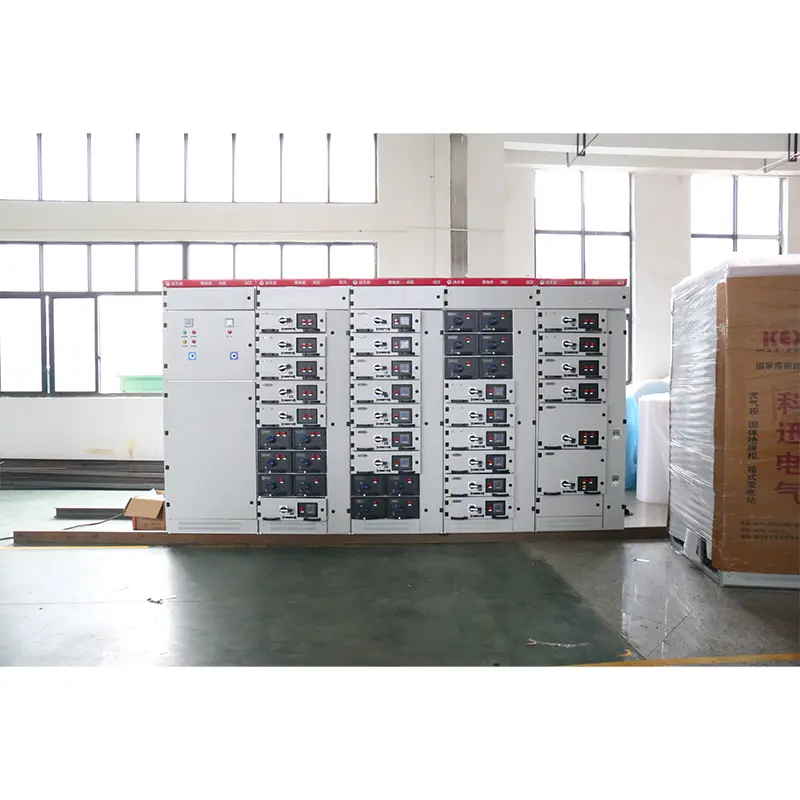

● Μονάδα λειτουργίας

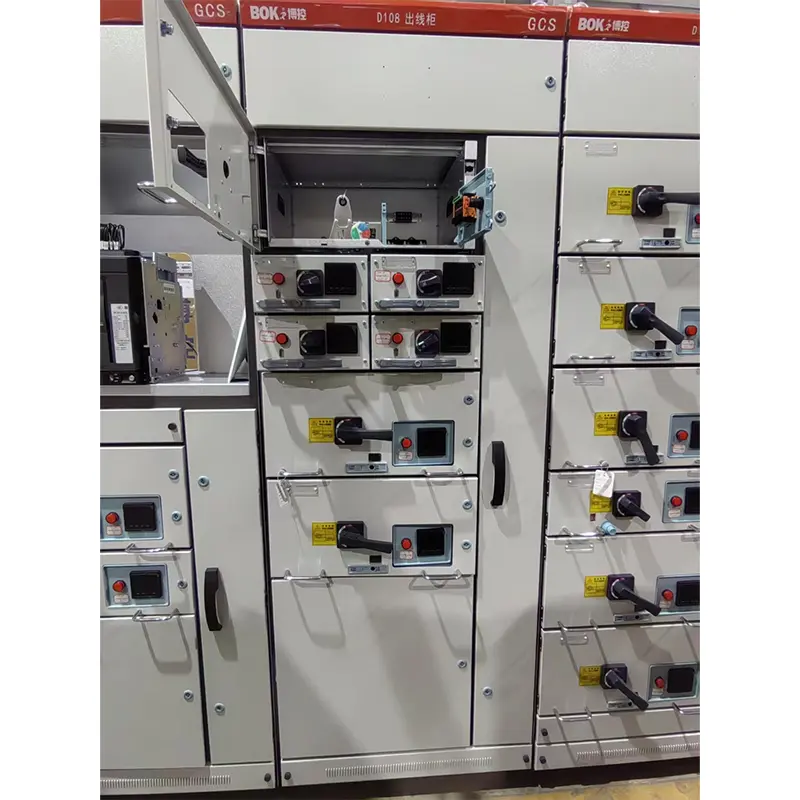

1. Το ύψος του συρταριού είναι 160mm. Διαχωρίζεται σε μονάδα 1/2, 1 μονάδα, 3/2 μονάδα, 2 μονάδα, 3 μονάδες και σειρές πέντε μεγέθους. Το ονομαστικό ρεύμα του κυκλώματος μονάδας είναι 400Α ή λιγότερο.

2. Το συρτάρι αλλάζει μόνο στη διάσταση ύψους και η διάσταση του πλάτους και του βάθους παραμένει αμετάβλητη. Τα συρτάρια με τις ίδιες λειτουργικές μονάδες έχουν καλή εναλλαγή.

3. Κάθε υπουργικό συμβούλιο MCC μπορεί να είναι εξοπλισμένο με το πολύ 11 συρτάρια μιας μονάδας ή 22 1/2 μονάδων συρτάρια. Όπου περισσότερες από μία μονάδες συρταριού υιοθετούν μια πολυλειτουργική πλάκα.

4. Σύμφωνα με το ρεύμα, οι γραμμές εισόδου και εξόδου του συρταριού υιοθετούν διαφορετικό αριθμό plug-in με την ίδια δομή τσιπ.

5.

6. Η σύνδεση μεταξύ του συρταριού μονάδας και του καλωδίου υιοθετεί τον προσαρμογέα ZJ-1 με τη δομή του ίδιου μεγέθους ή τη δομή του σωλήνα σύμφωνα με την τρέχουσα ταξινόμηση.

7. Η μονάδα συρταριού είναι εξοπλισμένη με μηχανική συσκευή αλληλοσύνδεσης.

● Κύρια ηλεκτρικά εξαρτήματα

Η αρχή επιλογής των κύριων ηλεκτρικών εξαρτημάτων βασίζεται στην εισαγόμενη τεχνολογία, η οποία μπορεί να παραχθεί σε σειρά στην Κίνα και να ανταποκριθεί στις απαιτήσεις της υψηλής απόδοσης της συσκευής

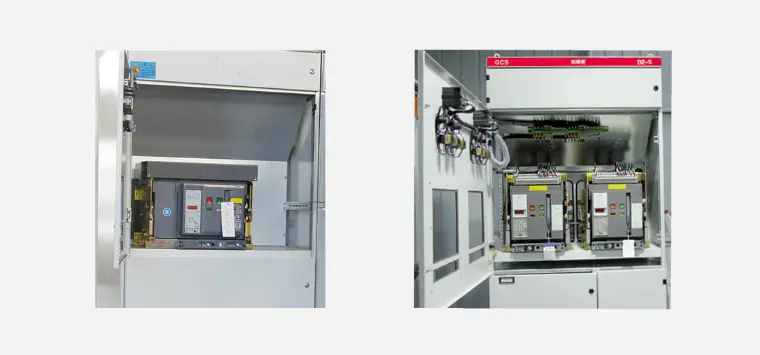

▶ Ο διακόπτης της μονάδας τροφοδοσίας και τροφοδοσίας επιλέγει κυρίως τη σειρά AH. Άλλες σειρές M που παράγονται από την Schneider Company και τη σειρά F που παράγονται από την ABB Company με πιο προηγμένες επιδόσεις μπορούν επίσης να επιλεγούν. Το AH Circuit Breaker έχει τα χαρακτηριστικά της καλής απόδοσης, της συμπαγούς δομής, του ελαφρού βάρους και των ισχυρών σειρών. Η τιμή είναι σχετικά χαμηλή, η συντήρηση και η χρήση είναι βολική και όλοι οι δείκτες απόδοσης μπορούν να πληρούν τις απαιτήσεις αυτής της συσκευής.

▶ Μονάδα συρταριών (Μονάδα ελέγχου κινητήρα, Μονάδα μερικής μονάδας τροφοδοσίας) Οι διακόπτες κυκλώματος επιλέγουν κυρίως CM1 και TG.TM30 πλαστικές διακόπτες κυκλώματος και ορισμένοι επιλέγουν NZM που παράγονται από την Moeller Company. Σειρά 100A. Αυτοί οι διακόπτες έχουν τα χαρακτηριστικά της καλής απόδοσης, της συμπαγούς δομής, του μικρού τόξου ή του τόξου και των υψηλών τεχνικών και οικονομικών δεικτών, οι οποίοι μπορούν να ικανοποιήσουν τις απαιτήσεις αυτής της συσκευής.

▶ Ο διακόπτης απομόνωσης και ο διακόπτης απομόνωσης ασφαλειών πρέπει να είναι Q Series. Αυτή η σειρά έχει υψηλή αξιοπιστία και ισχυρή ικανότητα θραύσης και μπορεί να συνειδητοποιήσει τη μηχανική αλληλογραφία.

▶ Η κύρια ασφάλεια είναι η σειρά NT. 5. Οι επαφές AC πρέπει να είναι της σειράς Β και LCI-D ..

● Χαρακτηριστικά του διακόπτη εκχύλισης χαμηλής τάσης GCS

1. Βελτιώστε τη θερμική ικανότητα του προσαρμογέα και μειώστε σημαντικά την πρόσθετη αύξηση της θερμοκρασίας που προκαλείται από την αύξηση της θερμοκρασίας του προσαρμογέα στην υποδοχή, την κεφαλή του καλωδίου και το διαχωριστικό.

2. Ο διαχωρισμός μεταξύ λειτουργικών μονάδων και διαμερισμάτων είναι σαφής και αξιόπιστος και η αποτυχία μιας μονάδας δεν θα επηρεάσει το έργο άλλων μονάδων, έτσι ώστε η αποτυχία να περιορίζεται στο ελάχιστο εύρος.

3. Η οριζόντια διάταξη των λεωφορείων καθιστά τη συσκευή καλή δυναμική και θερμική σταθερότητα και μπορεί να αντέξει την επίδραση του ρεύματος βραχυκυκλώματος 80/176ka.

4. Ο αριθμός των κυκλωμάτων σε ένα ενιαίο 4.MCC υπουργικό συμβούλιο είναι έως και 22, λαμβάνοντας πλήρως λαμβάνοντας υπόψη τις ανάγκες των αυτόματων ηλεκτρικών θυρών (μηχανές) στην παραγωγή ηλεκτρικής ενέργειας, στα πετροχημικά συστήματα και σε άλλες βιομηχανίες με μεγάλη μονάδα χωρητικότητας.

5. Η σύνδεση μεταξύ της συσκευής και του εξωτερικού καλωδίου ολοκληρώνεται στο διαμέρισμα καλωδίων και το καλώδιο μπορεί να ανεβαίνει και να κατεβαίνει. Ο τρέχων μετασχηματιστής είναι εγκατεστημένος στο διαμέρισμα καλωδίων, γεγονός που καθιστά βολική την εγκατάσταση και τη συντήρηση.

6. Στο ίδιο σύστημα κατανομής ισχύος, το ρεύμα βραχυκυκλώματος μπορεί να περιοριστεί με την αντιστοίχιση των αντιδραστήρων που περιορίζουν το ρεύμα, η τάση του διαύλου μπορεί να σταθεροποιηθεί σε μια ορισμένη τιμή και οι απαιτήσεις για τη δύναμη βραχυκυκλώματος των εξαρτημάτων μπορούν να μειωθούν εν μέρει.

7. Η μονάδα συρταριού έχει επαρκή αριθμό δευτερογενών συνδετήρων (32 ζεύγη για τη μονάδα 1 και άνω και 20 ζεύγη για τη μονάδα 1/2), τα οποία μπορούν να πληρούν τις απαιτήσεις της διεπαφής υπολογιστή και του αυτόματου βρόχου ελέγχου για τον αριθμό των επαφών

● Βοηθητικό κύκλωμα

Ο σχεδιασμός του βοηθητικού διαγράμματος κυκλώματος συμμορφώνεται με τους τεχνικούς κανονισμούς για την βοηθητική σχεδίαση ισχύος θερμικών σταθμών ηλεκτροπαραγωγής και άλλων σχετικών τεχνικών κανονισμών σχεδιασμού. Είναι κατάλληλο για το σύστημα ηλεκτρικής ενέργειας χαμηλής τάσης των σταθμών και των υποσταθμών χαμηλής τάσης και του συστήματος κατανομής χαμηλής τάσης στα εργοστάσια, τα ορυχεία και τα πολυώροφα κτίρια. Το σχήμα βοηθητικού κυκλώματος των εργοστασίων και των ορυχείων έχει σχεδιαστεί σύμφωνα με το κύριο σχήμα κυκλώματος, το οποίο χωρίζεται σε λειτουργικές μονάδες εισερχόμενης γραμμής τροφοδοσίας, γραμμής τροφοδοσίας (PC) και γραμμής τροφοδοσίας κινητήρα (MCC).

● Πακέτο προϊόντων

Ο κατασκευαστής πρέπει να παρέχει τα ακόλουθα έγγραφα και αξεσουάρ κατά την προμήθεια:

▶ Λίστα συσκευών

▶ Πιστοποιητικό προϊόντος

▶ Οδηγίες χρήσης

▶ Έκθεση δοκιμής εργοστασίου

▶ Σχετικά ηλεκτρικά σχέδια

▶ Τα πλήκτρα πόρτας του υπουργικού συμβουλίου, οι λαβές λειτουργίας και τα ανταλλακτικά που καθορίζονται στη σύμβαση.

▶ Οδηγίες εγκατάστασης των κύριων εξαρτημάτων

● Παραγγελία οδηγιών

Η σύμβαση παραγγελίας του GCS πληκτρολογεί τον διακόπτη εκχύλισης χαμηλής τάσης περιέχει τα ακόλουθα περιεχόμενα:

▶ Το πλήρες μοντέλο του προϊόντος περιλαμβάνει τον αριθμό του κύριου κυκλώματος και τον αριθμό του βοηθητικού κυκλώματος.

▶ Διάγραμμα αλληλουχίας συστήματος κύριου κυκλώματος

▶ Ηλεκτρικό σχηματικό διάγραμμα του βοηθητικού κυκλώματος

▶ Κατάλογος εξαρτημάτων στο υπουργικό συμβούλιο

▶ Ρύθμιση παραμέτρων όπως τάση, ρεύμα και χρόνος στο κύκλωμα.

▶ Άλλοι ειδικοί πίνακες ασυμβίβαστες με την κανονική χρήση του προϊόντος.
