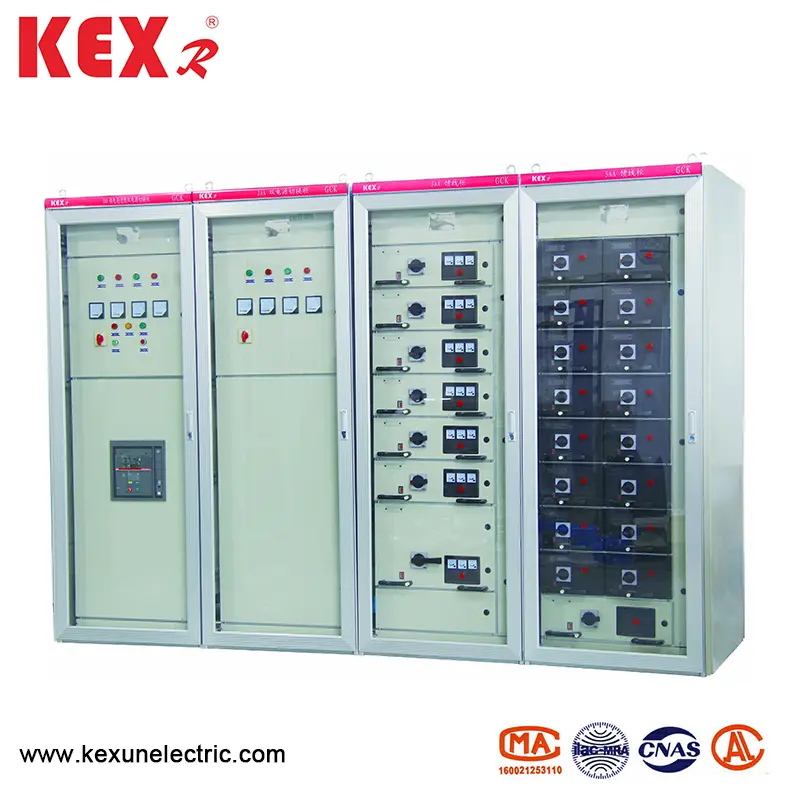

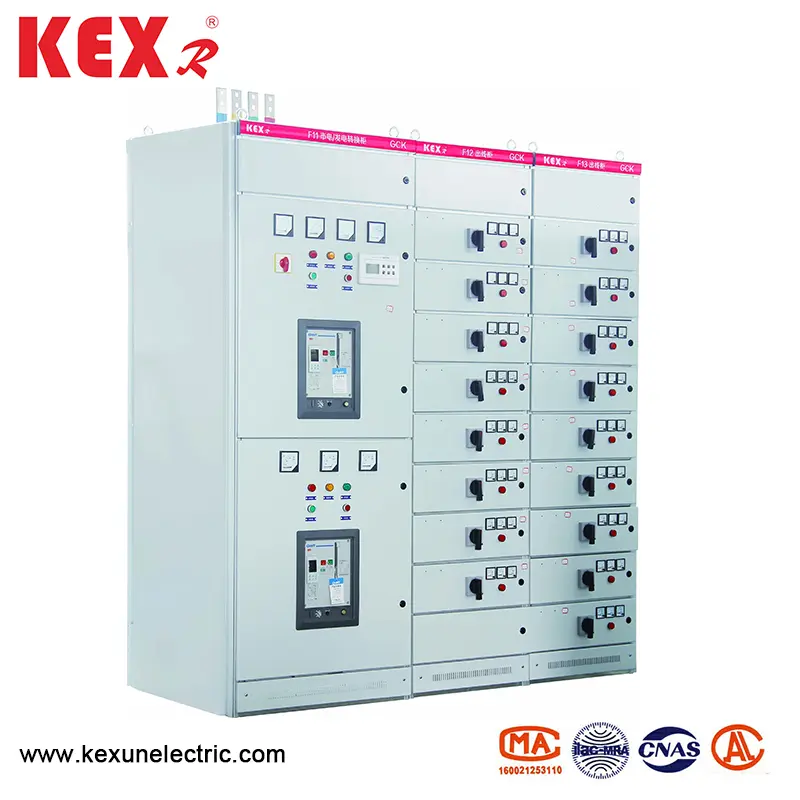

LV Switchgear

● Κανονική χρήση συνθηκών

◆ Το υψόμετρο του GCK LV Switchgear λιγότερο από 2000m

◆ Η θερμοκρασία του αέρα περιβάλλοντος δεν είναι υψηλότερη από +40 ℃ και η μέση θερμοκρασία εντός 24 ωρών δεν είναι υψηλότερη από +35 ℃ και η θερμοκρασία του αέρα περιβάλλοντος δεν είναι χαμηλότερη από-50 ℃

◆ Οι ατμοσφαιρικές συνθήκες: ο αέρας είναι καθαρός και η σχετική υγρασία δεν υπερβαίνει το 50% όταν η θερμοκρασία είναι +40 ℃, και η υψηλότερη σχετική υγρασία επιτρέπεται όταν η θερμοκρασία είναι χαμηλή, για παράδειγμα, 90% όταν η θερμοκρασία είναι +20 ℃

◆ Το GCK LV Switchgear πρέπει να εγκαθίσταται σε μέρη χωρίς πυρκαγιά, ξηρή έκρηξη, σοβαρή ρύπανση, χημική διάβρωση και βίαιη δόνηση

◆ Η κλίση με το κατακόρυφο επίπεδο δεν πρέπει να υπερβαίνει τις 5. Το προϊόν αυτό είναι κατάλληλο για μεταφορά και αποθήκευση στις ακόλουθες θερμοκρασίες: -25 ℃ ~+55 ℃, και δεν θα υπερβαίνει τα+70 ℃ σε σύντομο χρονικό διάστημα (όχι περισσότερο από 24 ώρες). Εάν οι παραπάνω συνθήκες χρήσης δεν μπορούν να ικανοποιηθούν, ο χρήστης θα τον αυξήσει με τον κατασκευαστή κατά την παραγγελία και την τακτοποίηση του μέσω διαβουλεύσεων.

● Κύριες τεχνικές παράμετροι του GCK LV Switchgear

● Αρχιτεκτονικό χαρακτηριστικό

Η μονάδα λειτουργίας συρταριού και η πόρτα αλληλοσυνδέονται μηχανικά από τον μηχανισμό λειτουργίας του κύριου διακόπτη. Όταν ο κύριος διακόπτης βρίσκεται στη θέση κλεισίματος, η πόρτα δεν μπορεί να ανοίξει και ο μηχανισμός λειτουργίας μπορεί να κλειδωθεί στη θέση κλεισίματος ή ανοίγματος με επιπλέον λουκέτο. Τα διαμερίσματα των λειτουργικών μονάδων διαχωρίζονται με μεταλλικές πλάκες και τα συρτάρια έχουν καλή εναλλαξιμότητα και έχουν θέση εργασίας, θέση δοκιμής και θέση διαχωρισμού. Όταν το συρτάρι ωθείται σε μια συγκεκριμένη θέση, το συρτάρι θα τοποθετηθεί αυτόματα. Αυτή τη στιγμή, το συρτάρι στην αριστερή πλευρά του συρταριού μπορεί να τραβηχτεί για να απελευθερώσει την τοποθέτηση και να εισέλθει στην επόμενη θέση. Όταν το συρτάρι αποσυνδέεται από το ντουλάπι, έχει επίσης τη λειτουργία της πρόληψης της πτώσης.

▶ Το υπουργικό συμβούλιο με σταθερά συστήματα όπως η αντιστάθμιση χωρητικότητας και η μέτρηση έχουν την ίδια εμφάνιση και την ίδια οριζόντια θέση με το ντουλάπι συρτάρι. Εξασφαλίζοντας έτσι ότι το ντουλάπι τύπου συρταριού και το σταθερό ντουλάπι μπορούν να χρησιμοποιηθούν δίπλα-δίπλα.

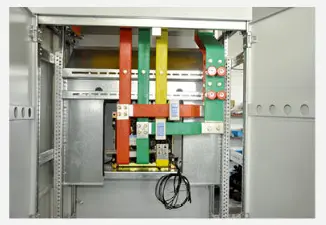

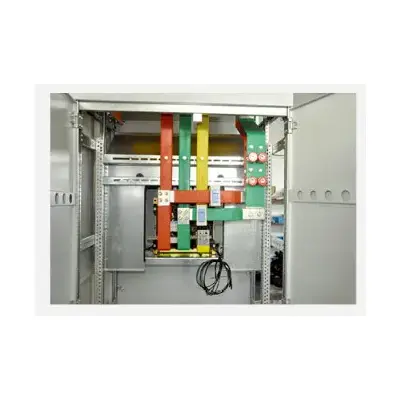

▶ Σύστημα Busbar: Το Busbar του Υπουργικού Συμβουλίου υιοθετεί τριφασικό σύστημα πέντε συρμάτων, χρησιμοποιείται μονό busbar όταν το ονομαστικό ρεύμα του οριζόντιου busbar είναι κάτω από το 1250a και το διπλό busbar χρησιμοποιείται όταν το ονομαστικό ρεύμα του οριζόντιου busbar είναι πάνω από το 1250a. Η οριζόντια ράβδο μεταξύ των ντουλαπιών επικαλύπτεται με τη σύνδεση των μπλοκ και η κατακόρυφη λεωφόρος περικλείεται από πλαστικό κέλυφος πολυανθρακικού μηχανικού. Το εσωτερικό διάφραγμα χρησιμοποιείται για τον περιορισμό της διάχυσης του τόξου. Το ουδέτερο busbar τοποθετείται στο μπροστινό μέρος της κορυφής του ντουλαπιού και το προστατευτικό busbar (PE) βρίσκεται στο κάτω μέρος του υπουργικού συμβουλίου και συνδέεται με το διάφραγμα του υπουργικού συμβουλίου.

▶ Κάτω από την κατάσταση μη μείωσης του επιπέδου προστασίας του κελύφους, το κάτω μέρος και το επάνω μέρος του διακόπτη είναι εφοδιασμένο με φυσικά παράθυρα εξαερισμού.

▶ Ο βαθμός προστασίας του κελύφους του υπουργικού συμβουλίου είναι IP40.

● Συνολικές διαστάσεις του διακόπτη LV, διαστάσεις εγκατάστασης

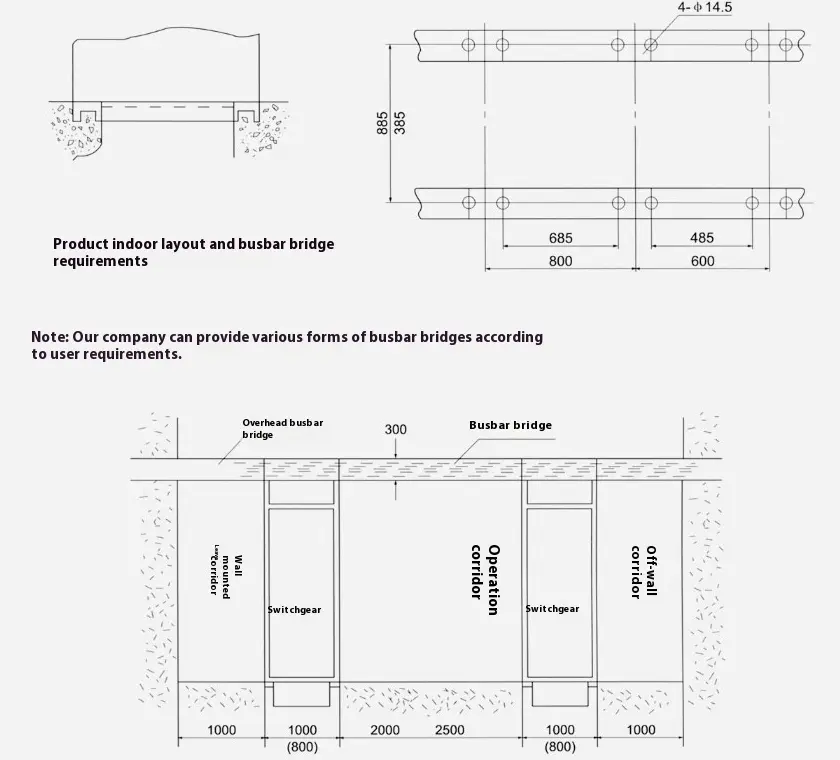

● Σχηματικό διάγραμμα του θεμελιώδους εγκατάστασης GCK τύπου LV
