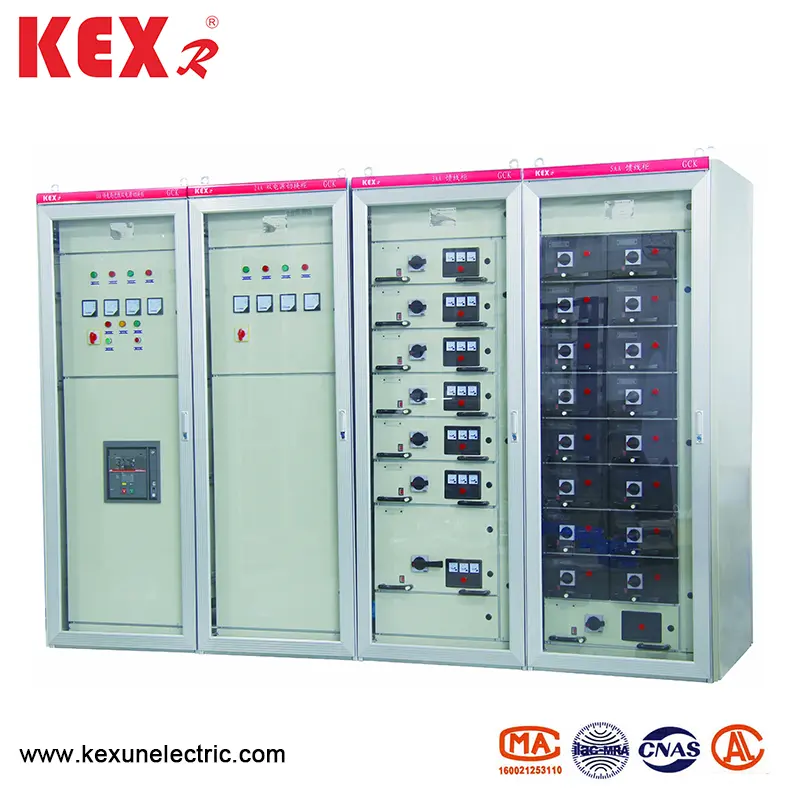

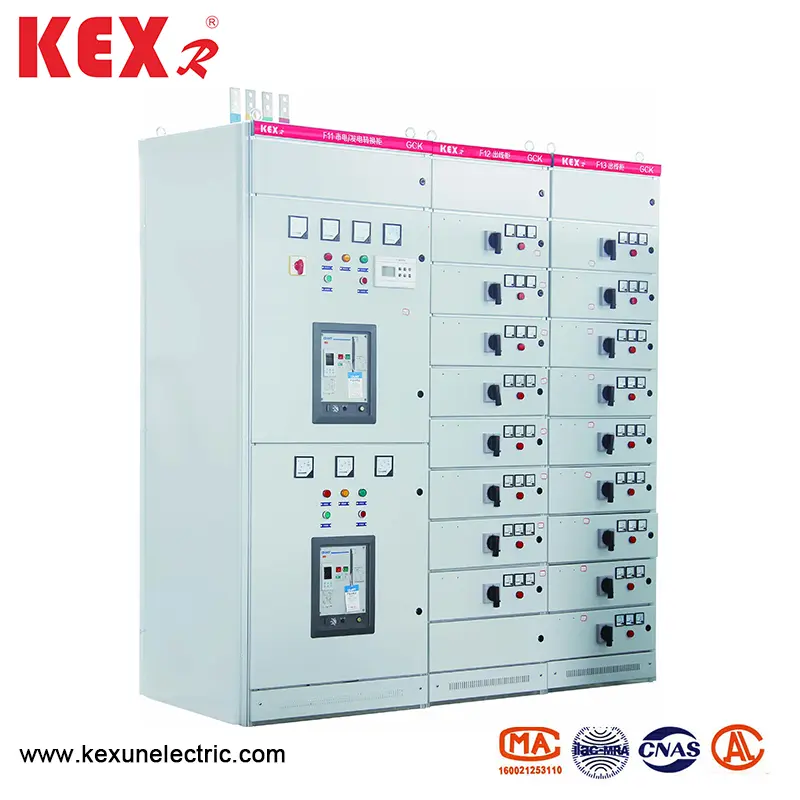

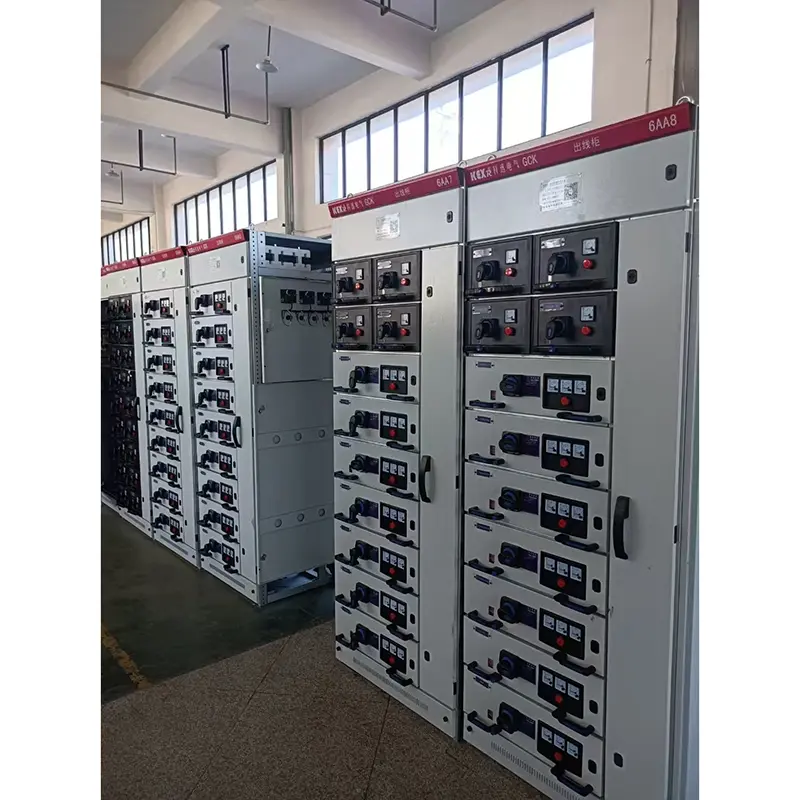

Χαμηλή τάσης

● Χαρακτηριστικά προϊόντος

Αυτός ο διακόπτης χαμηλής τάσης έχει τα πλεονεκτήματα της υψηλής χωρητικότητας θραύσης, της καλής δυναμικής και θερμικής σταθερότητας, της προχωρημένης και λογικής δομής, του πρακτικού ηλεκτρικού συστήματος, της σειράς, της ισχυρής ευελιξίας, Αυτό το προϊόν συμμορφώνεται με το πρότυπο IEC439 NEMAICS2-322 και επίσης συμμορφώνεται με το Εθνικό Πρότυπο "Χαμηλής τάσης" "χαμηλής τάσης" GB7251-87 "Εθνικό πρότυπο" χαμηλής τάσης "και ZBK36001-89"

● Κύριες τεχνικές παραμέτρους

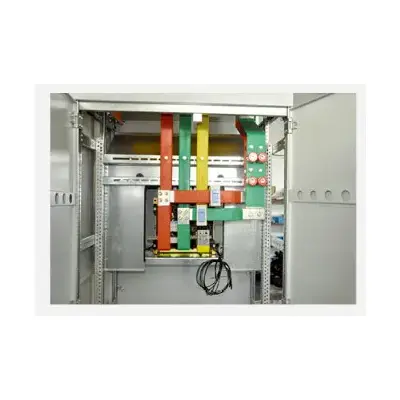

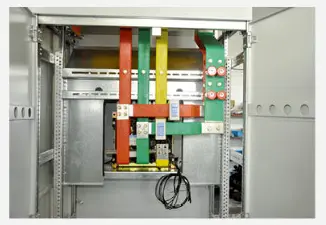

● Αρχιτεκτονικό χαρακτηριστικό

Το βασικό πλαίσιο διακόπτη της χαμηλής τάσης drow-out διακόπτη είναι συναρμολογημένη δομή. Όλα τα δομικά τμήματα του πλαισίου των διακόπτη συνδέονται μεταξύ τους με βίδες για να σχηματίσουν ένα βασικό πλαίσιο. Στη συνέχεια, όπως απαιτείται, οι πόρτες, τα διαφράγματα, τα χωρίσματα, τα συρτάρια, οι αγκύλες, οι ράβδοι λεωφορείων και τα ηλεκτρικά εξαρτήματα προστίθενται για να συναρμολογήσουν ένα πλήρες διακόπτη. Αυτός ο διακόπτης LV έχει τα ακόλουθα χαρακτηριστικά:

▶ 1. Το πλαίσιο είναι κατασκευασμένο από χάλυβα προφίλ, τοποθετημένο από τρισδιάστατη γωνιακή πλάκα και βιδώνεται χωρίς δομή συγκόλλησης, αποφεύγοντας έτσι την παραμόρφωση της συγκόλλησης και το στρες και τη βελτίωση της ακρίβειας της εγκατάστασης.

▶ 2. Οι οπές τοποθέτησης των πλαισίων και των εξαρτημάτων αλλάζουν σύμφωνα με το συντελεστή E = 20mm.

▶ 3. Τα εσωτερικά δομικά μέρη γαλβανιστούν. Μετά την εκτόξευση και τη φωσφορική, το εξωτερικό ψεκάζεται με ηλεκτροστατική εποξική σκόνη. 4. Στο εισερχόμενο διακόπτη Power Center (PC), η κορυφή είναι η οριζόντια περιοχή του λεωφορείου και το κάτω μέρος της οριζόντιας περιοχής του λεωφορείου είναι η αίθουσα διακόπτη. Οι διακόπτες κυκλώματος μπορούν να είναι εξοπλισμένοι με εγχώριες DW15C, ME και άλλες σειρές και μπορούν επίσης να είναι εξοπλισμένοι με διάφορους διακόπτες κυκλώματος που παράγονται από ξένες ηλεκτρικές εταιρείες ανάλογα με τις ανάγκες των χρηστών, όπως οι διακόπτες της σειράς F που παράγονται από την ABB Company και τους έξυπνες διακόπτες κυκλώματος. Γενικά, η μονάδα PC διαθέτει ένα κύριο κύκλωμα (συμπεριλαμβανομένου του ζεύκτη διαύλου) με ανεστραμμένες σειρές. Όταν το ονομαστικό ρεύμα είναι 630A-1600A, καταλαμβάνει ένα διακόπτη με συνολικό μέγεθος 800 × 1000 × 2200 (πλάτος x βάθος x ύψος). Το κύριο κύκλωμα χωρίς κύκλο εργασιών καταλαμβάνει ένα διακόπτη με εξωτερική διάσταση 800 × 800 × 2000 (πλάτος, βάθος και ύψος). Όταν το ονομαστικό ρεύμα είναι μεταξύ 1600A-3150A, καταλαμβάνει ένα διακόπτη με συνολικό μέγεθος 1000 × 1000 × 2200 (πλάτος x βάθος x x ύψος). Δεν υπάρχει κύριος διακόπτης που να γυρίζει. Όταν το ονομαστικό ρεύμα είναι 1600A-3150A, καταλαμβάνει ένα διακόπτη με εξωτερική διάσταση 1000 × 1000 × 220 (πλάτος × βάθος × ύψος). Το κύριο κύκλωμα χωρίς κύκλο εργασιών καταλαμβάνει ένα switchgear με εξωτερική διάσταση 1000 × 800 × 2200 (πλάτος x βάθος x ύψος x).

▶ 4. Η δομή του τροφοδοσίας του κέντρου ισχύος (PC) είναι παρόμοια με εκείνη του εισερχόμενου διακόπτη. Όταν το ρεύμα τροφοδοσίας είναι 630A-1600A, μπορεί να εξοπλιστεί ο διακόπτης 1000 × 1000 × 2200 (πλάτος × βάθος × ύψος) μπορεί να εξοπλιστεί με δύο βρόχους, οι οποίοι είναι διατεταγμένοι προς τα πάνω και προς τα κάτω.

▶ 5. Το Switchgear του Κέντρου Ελέγχου Κινητήρα (MCC) έχει δύο τύπους: το τοίχο τοποθετημένο στο διακόπτη και το μη τοίχο τοποθετημένο στο διακόπτη, η κορυφή της οποίας είναι μια οριζόντια περιοχή λεωφορείου και η επιφάνεια της λειτουργικής μονάδας συρταριού είναι κάτω από την οριζόντια περιοχή busbar, το πλάτος του οποίου είναι 600mm και το ύψος της επιφάνειας της λειτουργίας των συρταριών είναι 1840 mm. Όταν το σώμα του διακόπτη είναι τοποθετημένο τοίχο, το αριστερό τμήμα του διακόπτη είναι μια επιφάνεια λειτουργικής μονάδας και το δεξί μέρος διαθέτει περιοχή εξόδου καλωδίων πλάτους 200 mm. Οι συνολικές διαστάσεις του SwitchGear είναι 800/500/2200 (πλάτος/βάθος/ύψος). Όταν το switchgear είναι εγκατεστημένο μακριά από τον τοίχο, το πλάτος του διακόπτη είναι 600mm και η περιοχή εξόδου καλωδίων βρίσκεται στο πίσω μέρος του διακόπτη. Οι συνολικές διαστάσεις του SwitchGear είναι 600 × 800 (1000) × 2200 (πλάτος x βάθος x ύψος). Υπάρχουν δύο είδη βάθους διανομής: 800 και 1000. Προτείνουμε στους χρήστες να επιλέγουν ένα switchgear με βάθος 1000 για να είναι συνεπείς με το βάθος του Switchgear PC. Όταν το συρτάρι απομακρυνθεί από το switchgear, το ζωντανό τμήμα στο switchgear δεν είναι εκτεθειμένο, το οποίο είναι ασφαλές και αξιόπιστο.

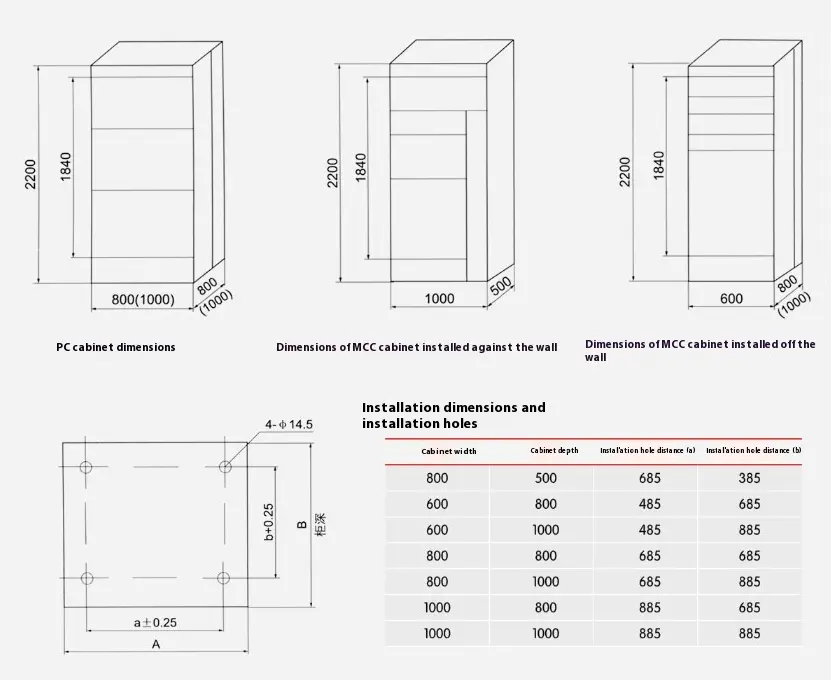

● Συνολικές διαστάσεις του διακόπτη LV, διαστάσεις εγκατάστασης

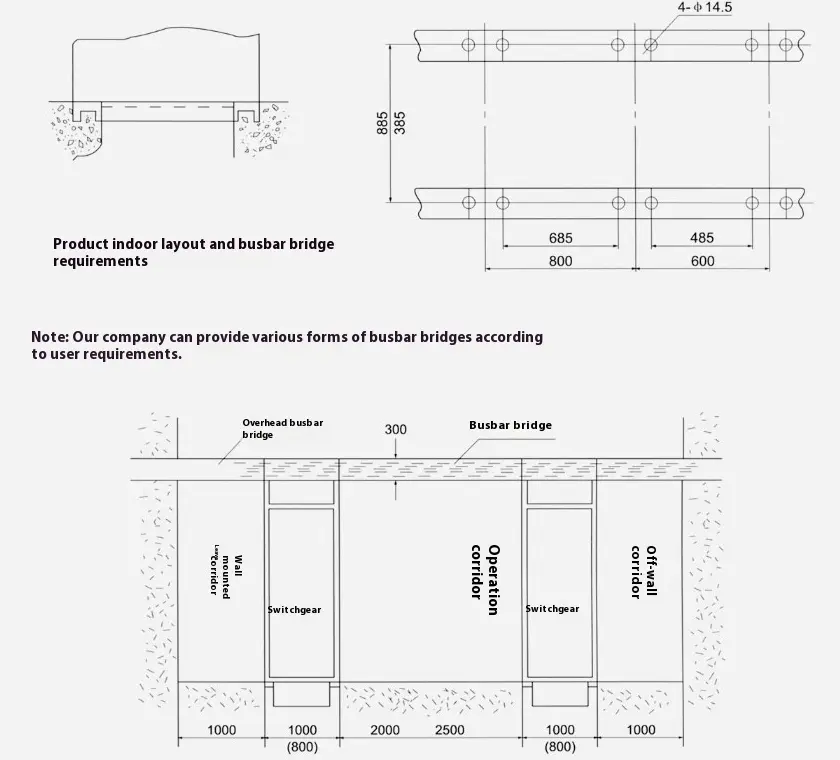

● Σχηματικό διάγραμμα της εγκατάστασης εγκατάστασης χαμηλής τάσης

● ΠΡΟΣΟΧΗ

▶ Κατά την εγκατάσταση αυτού του προϊόντος, η οριζόντια γραμμή μεταξύ των διανομών χαμηλής τάσης θα πρέπει να είναι σταθερά και αξιόπιστα συνδεδεμένος.

▶ Η πόρτα αυτού του προϊόντος έχει μια συνάρτηση αλληλοσύνδεσης με τον κύριο διακόπτη, δηλαδή η πόρτα μπορεί να ανοίξει μόνο υπό την προϋπόθεση της βλάβης. Η άλλη πλευρά αυτού του προϊόντος είναι μια πλάκα στεγανοποίησης βιδών, η οποία δεν έχει συνάρτηση αλληλοσύνδεσης με τον κύριο διακόπτη. Επομένως, αποσυνδέστε την τροφοδοσία ρεύματος κατά την αποσυναρμολόγηση της πλευρικής πλάκας αυτού του προϊόντος για συντήρηση.

▶ Οι μη επαγγελματίες δεν πρέπει να ανοίξουν το Switchgear για συντήρηση.
