Διακόπτης διανομής ισχύος χαμηλής τάσης

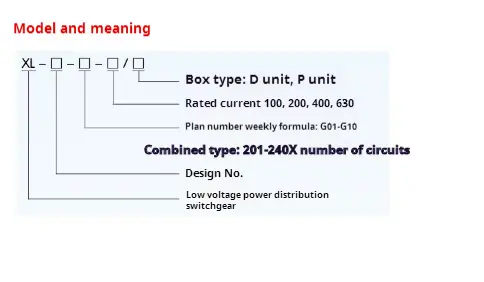

● Σημασία μοντέλου

● Χρήση συνθηκών

◆ Ο τύπος XL-21 τύπου χαμηλής τάσης διανομής διανομής ισχύος θα πρέπει να εγκατασταθεί σε υψόμετρο μικρότερο από 2000m.

◆ Η θερμοκρασία περιβάλλοντος και η θερμοκρασία του αέρα περιβάλλοντος δεν είναι υψηλότερες από +40 ℃, αλλά η μέση θερμοκρασία δεν είναι υψηλότερη από +35 ℃ και η θερμοκρασία του αέρα περιβάλλοντος δεν είναι χαμηλότερη από -100 ℃ σε περίοδο 24 ωρών.

◆ Δεν πρέπει να υπάρχει υπερβολική σκόνη, οξύ, άλας, διαβρωτικό και εκρηκτικό αέριο στον αέρα. Η σχετική θερμοκρασία δεν πρέπει να υπερβαίνει το 50% στην υψηλότερη θερμοκρασία +40 ℃ και επιτρέπεται υψηλότερη σχετική θερμοκρασία στη χαμηλότερη θερμοκρασία, όπως 90% κάτω από +20 ℃. Θα πρέπει να θεωρηθεί ότι η γενική συμπύκνωση μπορεί να συμβεί περιστασιακά λόγω αλλαγών θερμοκρασίας.

◆ Όταν οι χρήστες έχουν ειδικές απαιτήσεις, μπορούν να διαπραγματευτούν με τον κατασκευαστή.

● Χαρακτηριστικά σχεδιασμού

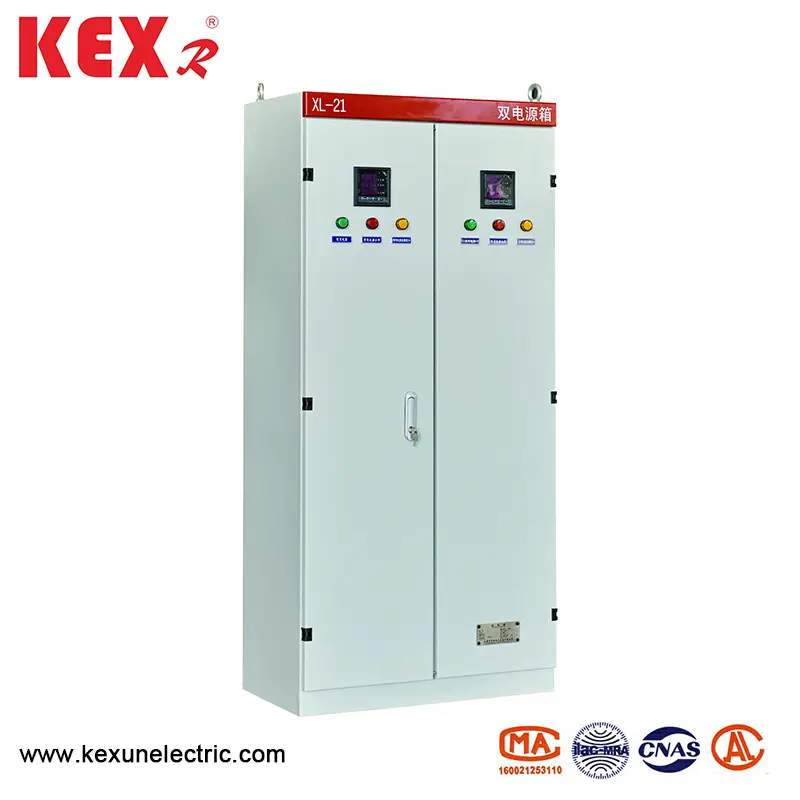

◆ Ο τύπος XL-21 τύπου χαμηλής τάσης διανομής ισχύος είναι τοποθετημένος στο δάπεδο και μπορεί να εγκατασταθεί απευθείας κάτω από τον μετασχηματιστή. Το σώμα του διακόπτη είναι κατασκευασμένο από πλάκα χάλυβα υψηλής ποιότητας συγκολλημένη ή συναρμολογημένη και η χειρολαβή χειρισμού του διακόπτη μαχαιριού είναι εγκατεστημένη στη δεξιά στήλη μπροστά από το switchgear, το οποίο μπορεί να χρησιμοποιηθεί για την εναλλαγή τροφοδοσίας. Ένα βολτόμετρο είναι εγκατεστημένο μπροστά από το πλαίσιο κατανομής ισχύος. Υποδεικνύει την τάση του διαύλου. Υπάρχει μια πόρτα μπροστά από το πλαίσιο διανομής ενέργειας. Αφού ανοίξει η πόρτα, ο εξοπλισμός στο πλαίσιο διανομής ισχύος εκτίθεται, ο οποίος είναι βολικός για συντήρηση. Αυτό το κιβώτιο κατανομής ισχύος υιοθετεί νέα εξαρτήματα που σχεδιάστηκε από την Κίνα, τα οποία έχουν τα χαρακτηριστικά της συμπαγούς δομής, της βολικής συντήρησης και του ευέλικτου συνδυασμού των συστημάτων κυκλωμάτων. Το πλαίσιο κατανομής ισχύος είναι εξοπλισμένο με διακόπτη κυκλώματος ως προστασία βραχυκυκλώματος και ένα κουμπί λειτουργίας μπορεί να εγκατασταθεί μπροστά από την πόρτα.

◆ Λειτουργία λειτουργίας: Εγχειρίδιο.

◆ Λειτουργία εγκατάστασης: κάθετη εγκατάσταση

◆ Λειτουργία καλωδίωσης: Σταθερή καλωδίωση

● Τεχνικές παράμετροι του διακόπτη διανομής χαμηλής τάσης XL-21 Τύπος

● Εγκατάσταση και χρήση του διακόπτη διανομής χαμηλής τάσης XL-21

◆ Το πλαίσιο διανομής ισχύος μπορεί να συσκευαστεί και να μεταφερθεί μόνο μετά τη διέλευση της επιθεώρησης. Όταν το προϊόν φτάσει στον προορισμό, ελέγξτε πρώτα εάν το πλαίσιο έχει ολοκληρωθεί. Εάν το πλαίσιο διανομής ισχύος δεν είναι εγκατεστημένο αμέσως, αποθηκεύστε το προϊόν σε ξηρό και καθαρό μέρος.

◆ Το πλαίσιο κατανομής ισχύος μπορεί να εγκατασταθεί σύμφωνα με το σχέδιο εγκατάστασης και ο χάλυβα του καναλιού και οι βίδες του θεμελίου πρέπει να παρέχονται από τον χρήστη. Εάν το καλώδιο είναι εξερχόμενο, ο χρήστης θα θάψει την αυλάκωση του θεμελίου και την τάφρο του καλωδίου έξω από το μπουλόνι πάστα κάτω.

◆ Αφού εγκατασταθεί ή αναθεωρηθεί το πλαίσιο διανομής ισχύος, πρέπει να επιθεωρηθεί και να δοκιμαστεί μια σειρά αντικειμένων πριν τεθεί σε λειτουργία.

(1) Ελέγξτε εάν ο εσωτερικός ηλεκτρικός εξοπλισμός και η καλωδίωση συμμορφώνονται με το σχηματικό διάγραμμα.

(2) Ελέγξτε και χειριστείτε τον διακόπτη αρκετές φορές για να δείτε αν είναι ευέλικτο και φυσιολογικό.

(3) Ελέγξτε και ελέγξτε εάν όλοι οι μετρητές και τα ρελέ είναι ακριβή.

● Παραγγελία οδηγιών

Έγγραφα και αξεσουάρ που παρέχεται από το Kexun κατά την προμήθεια.

▶ Λίστα παράδοσης.

▶ Πιστοποιητικό προϊόντος.

▶ Η έκθεση επιθεώρησης του εργοστασίου.

▶ Περιγραφή προϊόντος

▶ Διάγραμμα πρωτεύοντος συστήματος, σχηματικό διάγραμμα ελέγχου και διάγραμμα δευτερογενούς καλωδίωσης.

▶ Τα πλήκτρα πόρτας του υπουργικού συμβουλίου, οι λαβές λειτουργίας και τα ανταλλακτικά που καθορίζονται στη σύμβαση.

▶ Οδηγίες για τη χρήση των κύριων εξαρτημάτων
